FPC是什么

FPC，Flexible Printed Circuit，柔(rou)性電路板。柔(rou)軟的(de)，可以(yi)彎曲成任意(yi)形(xing)狀的(de)電路板。

硬(ying)件(jian)(jian)電(dian)路之(zhi)間的連接，大號(hao)的產品可以使(shi)用導線，小型化(hua)的產品就只(zhi)能使(shi)用FPC了。因此FPC在智能手機和(he)智能硬(ying)件(jian)(jian)中，應用的非(fei)常多。

iPhone X的(de)FPC之一（右(you)上(shang)黑色部分）

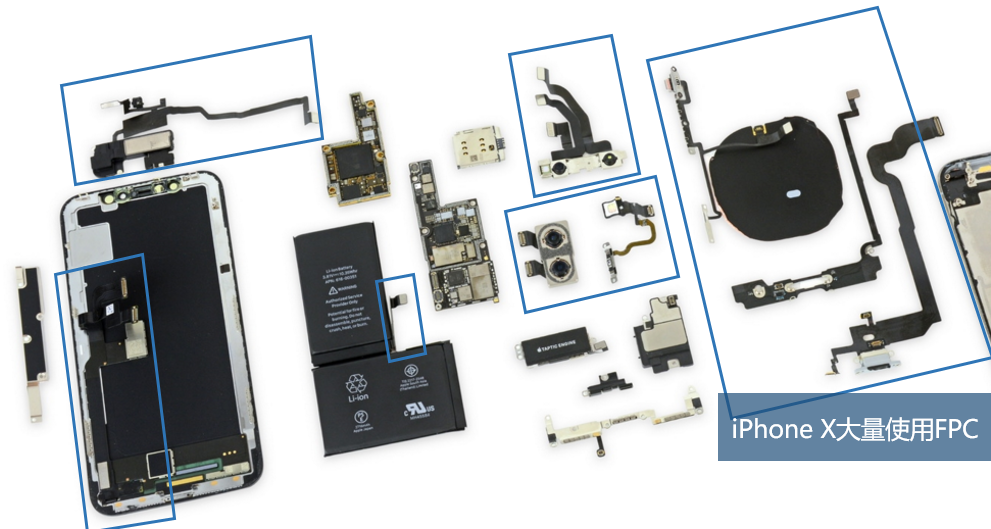

如(ru)下圖，在iPhone X里，大量(liang)使用FPC。LCD、原深感攝(she)像頭、雙(shuang)攝(she)像頭、側(ce)按鍵(jian)、USB口、電(dian)池，通通都是(shi)(shi)使用FPC連接到(dao)主板(ban)的。（其他手(shou)機也是(shi)(shi)這樣的，寸土寸金）。

在可穿戴設備、智能硬件和小型物聯網設備中，也一樣會大量使用FPC。

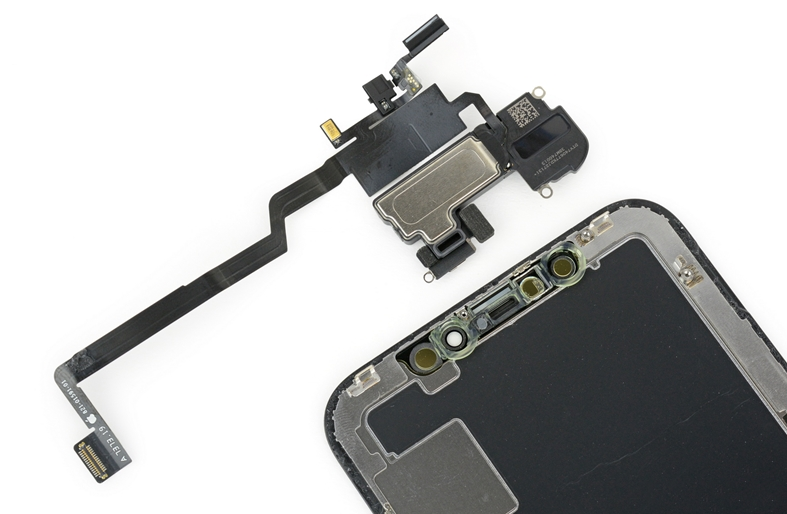

iPhone X各種奇怪(guai)形狀的FPC

FPC的特點：

軟：可以彎曲，可以經受住成(cheng)千上萬次的彎折(zhe)，而不斷裂。因為內(nei)層銅箔和外層的薄膜都是軟的。

薄：普(pu)通FPC厚度(du)只(zhi)有(you)0.15mm，線寬0.1mm。而一般的(de)(de)導線至少要0.5mm粗，2根導線的(de)(de)空間，足夠(gou)10根FPC線路了。

任意形狀：FPC就像在紙張上裁剪一樣，可以裁成任何形狀，并貼合在智能硬件產品的內表面，幾乎不占空間。

FPC里面有什么？

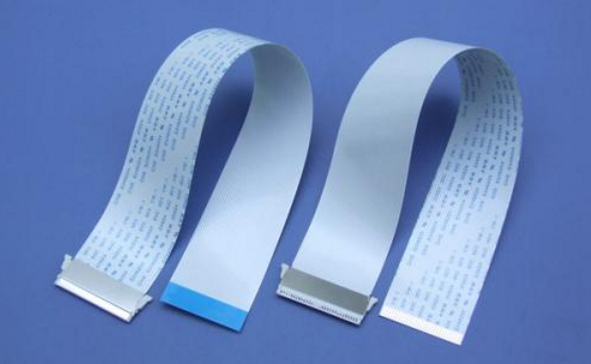

“山寨”的FPC排線，僅僅是當作線束使用，相當于一組導線并排粘在一起，結構非常簡單。

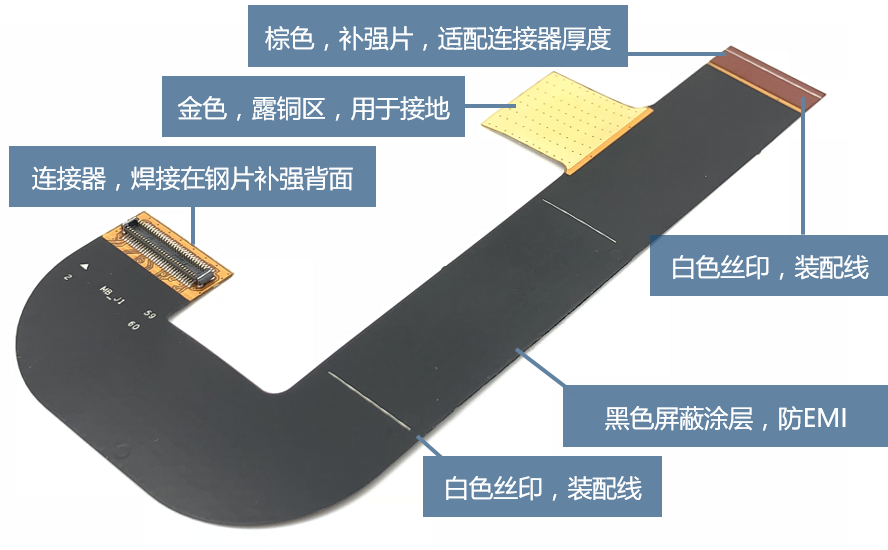

在智能手機(ji)和智能硬(ying)件產品上使用的，主要是(shi)下圖這樣的復雜(za)型FPC。

關于(yu)FPC的內部(bu)線路，可以理解(jie)為(wei)雙面PCB板。都是兩層線路加過(guo)孔來實現的。

除了線路，還有圖上的其他很多部件。

詳細講解每個組件：

補強(qiang)：補充FPC的強(qiang)度。

FPC之(zhi)所(suo)以能(neng)彎折，就(jiu)是因為薄(bo)。薄(bo)也有弊端，例(li)如在(zai)FPC上焊接(jie)元器(qi)件(jian)(jian)(jian)，如果(guo)軟(ruan)piapia的(de)，元器(qi)件(jian)(jian)(jian)就(jiu)會受力脫落(luo)。所(suo)以在(zai)FPC的(de)元器(qi)件(jian)(jian)(jian)區域，都有不銹鋼或樹脂補強片，讓元器(qi)件(jian)(jian)(jian)區域無法彎折，以保(bao)護(hu)元器(qi)件(jian)(jian)(jian)。

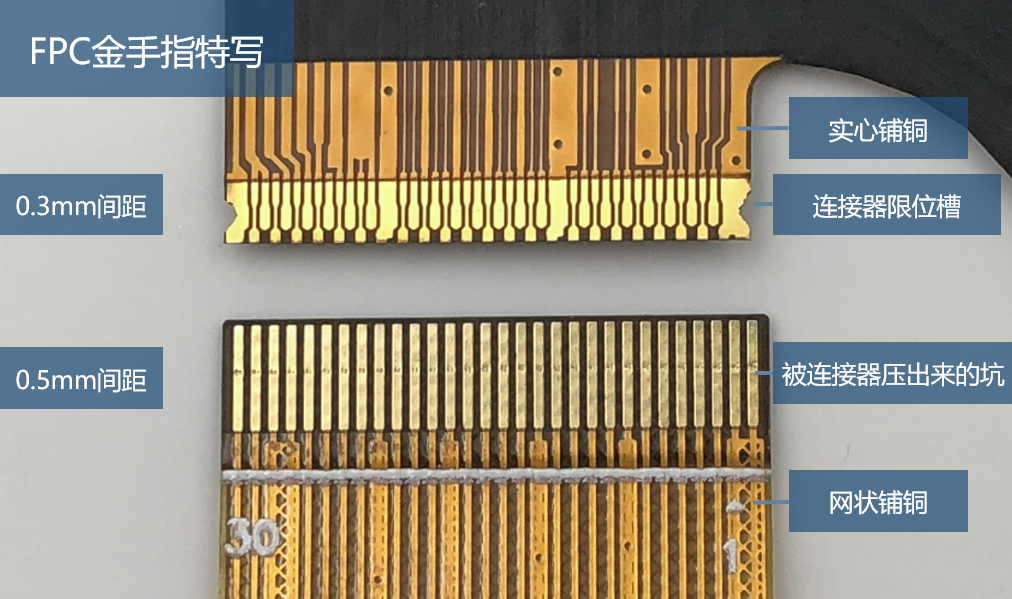

FPC連接器也無法做到0.15那么薄，一般都是0.2-0.3mm，因此也需要補強片把FPC金手指部分加厚一些，適配ZIF連接器。

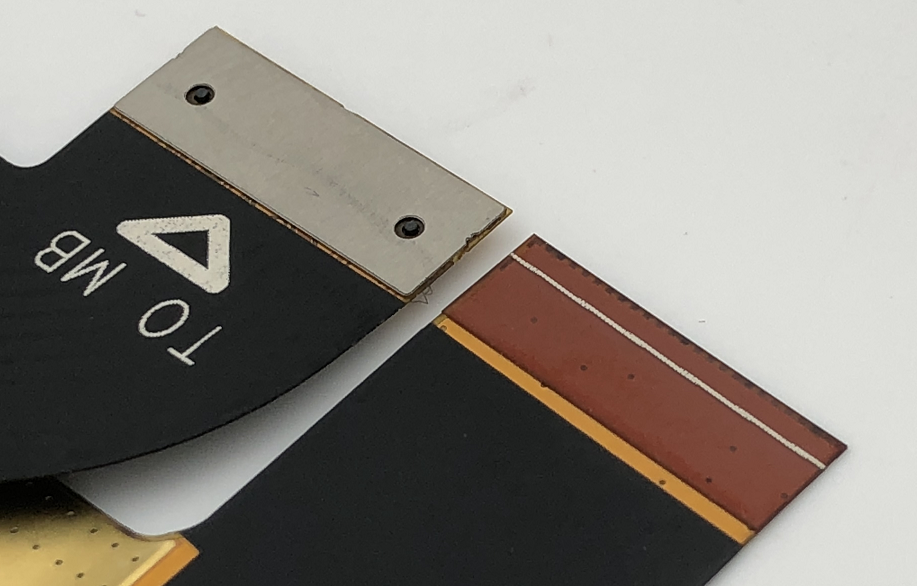

（不(bu)銹鋼和PET補強）

屏(ping)蔽涂層(ceng)（電(dian)磁屏(ping)蔽膜）

黑色的那(nei)一層，不只(zhi)是電路板上那(nei)種黑色絕緣漆(qi)，內部(bu)還有一層金(jin)屬(shu)膜(mo)。金(jin)屬(shu)膜(mo)和FPC的地(di)接(jie)通，就(jiu)實現(xian)了(le)屏蔽效(xiao)果。

對(dui)于(yu)LCD屏、攝像(xiang)頭等高(gao)速(su)信號(hao)線，應(ying)當在(zai)FPC上使用屏蔽(bi)層，避免信號(hao)對(dui)外輻(fu)射，產生EMI電(dian)磁干擾。

iPhone的FPC采用了全屏蔽，而很多山寨小產品則沒有屏蔽層，直接把黃色的FPC基材露出來。

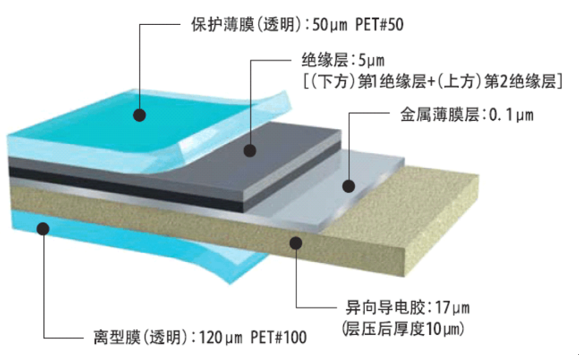

電(dian)磁屏蔽膜(mo)的構(gou)成(cheng)

其他：

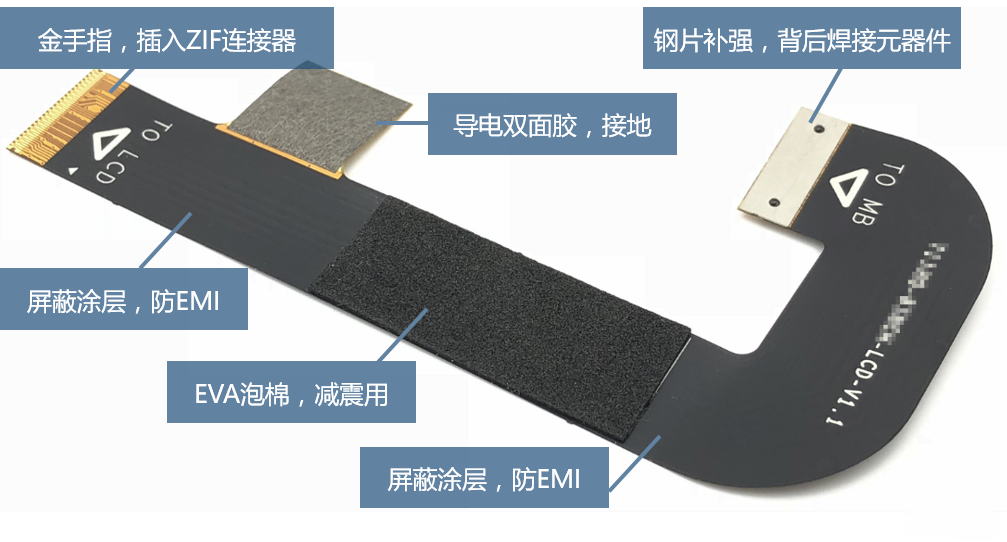

絲印線(xian)，用于生產裝(zhuang)配(pei)的(de)時候判斷是否安裝(zhuang)到(dao)位。提高生產效率(lv)和生產品質

導電(dian)膠布，用于把FPC的地(di)線連接到主(zhu)板或機殼的大(da)地(di)上。，增(zeng)強抗靜電(dian)能(neng)力(li)和抗輻(fu)射能(neng)力(li)。

EVA泡棉，上圖的FPC是一款智能音箱的FPC，EVA泡棉能防止FPC和機殼之間產生共振雜音。
