近年來(lai)，字(zi)符(fu)的(de)噴(pen)墨打印(yin)(yin)方式因其(qi)可以直接根(gen)據資(zi)料圖形進(jin)行數碼作業(ye)，具有極佳(jia)的(de)靈(ling)活性和便利性，省去了傳統(tong)絲印(yin)(yin)所需要的(de)網版制(zhi)作的(de)繁(fan)瑣過程(cheng)(cheng)，在PCB行業(ye)的(de)應(ying)用越來(lai)越廣泛。但是由于(yu)噴(pen)印(yin)(yin)方式同絲印(yin)(yin)方式存(cun)在較大不同，因此在其(qi)替代(dai)傳統(tong)絲印(yin)(yin)工藝中也(ye)可能涉及到相應(ying)的(de)工藝調(diao)整(zheng)，以使噴(pen)印(yin)(yin)能更好的(de)服務于(yu)公司(si)產品的(de)制(zhi)造。這里(li)有必要說(shuo)明在PCB字(zi)符(fu)工藝制(zhi)作過程(cheng)(cheng)中，噴(pen)印(yin)(yin)方式的(de)自身特點。

01 噴墨打印原(yuan)理

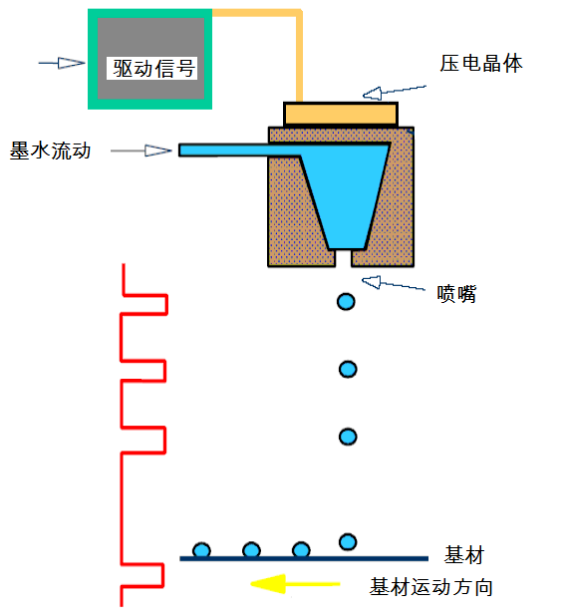

       如上圖1，噴墨打印是通過一定的驅動信號控制壓電晶體部件，從噴頭噴嘴中噴射出來離散的墨滴，一滴滴的墨點滴落到對應的基材上不同位置，最終形成所需要的圖案。

       由(you)于工業級噴(pen)墨打印噴(pen)頭(tou)的(de)(de)噴(pen)嘴一(yi)(yi)般(ban)只有幾十微米量級，且一(yi)(yi)個(ge)噴(pen)頭(tou)會由(you)上千個(ge)噴(pen)嘴組(zu)成，因此每(mei)個(ge)墨滴噴(pen)射出(chu)來(lai)的(de)(de)體積是很小的(de)(de)，比如我們所用的(de)(de)噴(pen)頭(tou)噴(pen)射的(de)(de)墨點僅13pL，在基材上形成的(de)(de)墨點直(zhi)徑一(yi)(yi)般(ban)僅70-80um。

       傳統的(de)(de)(de)絲印方式(shi)則(ze)是將粘稠的(de)(de)(de)油墨倒在制好的(de)(de)(de)網(wang)(wang)版上，采用(yong)刮(gua)刀刮(gua)平(ping)，并使用(yong)一定的(de)(de)(de)壓力使油墨從網(wang)(wang)版上的(de)(de)(de)網(wang)(wang)孔滲透到同網(wang)(wang)版貼合好的(de)(de)(de)基材上，形成(cheng)所需的(de)(de)(de)圖案(an)，網(wang)(wang)孔的(de)(de)(de)大小決(jue)定了圖案(an)的(de)(de)(de)精細度(du)。

02 噴印油墨

       根據噴(pen)印(yin)原理部分的(de)說(shuo)明，對于噴(pen)墨(mo)打印(yin)來(lai)說(shuo)，油墨(mo)所(suo)(suo)需(xu)要的(de)流動(dong)性要非常好，也就(jiu)是其(qi)粘度(du)會(hui)非常低(di)，否則由于墨(mo)水就(jiu)無法從(cong)噴(pen)頭噴(pen)嘴中噴(pen)射出(chu)來(lai)。所(suo)(suo)以我們(men)所(suo)(suo)看到(dao)的(de)噴(pen)印(yin)油墨(mo)，說(shuo)成(cheng)墨(mo)水會(hui)更合適，它的(de)粘度(du)接近(jin)水，打印(yin)時粘度(du)一般要到(dao)10cps左右(you)。

       相比較絲(si)(si)印工藝，油(you)墨(mo)相對需(xu)要非常粘稠，否(fou)則油(you)墨(mo)會很容易從(cong)網版網孔(kong)滲出，且如果流動性太強(qiang)，就會不易控制造成不應有油(you)墨(mo)的區域會被已經“壓(ya)過去”的油(you)墨(mo)滲透，無法(fa)得到所需(xu)的印刷圖案(an)。相比噴印油(you)墨(mo)，常見的絲(si)(si)印油(you)墨(mo)粘度會在4000-10000cps，差異(yi)很大(da)。

       噴印(yin)油(you)(you)(you)(you)墨(mo)和(he)絲印(yin)油(you)(you)(you)(you)墨(mo)粘度的巨大差(cha)異(yi)(yi)，表(biao)(biao)現(xian)在(zai)PCB的字符制作上，我(wo)們(men)就會發現(xian)噴印(yin)油(you)(you)(you)(you)墨(mo)對(dui)PCB的表(biao)(biao)面狀態(tai)非(fei)常敏感，基材(cai)表(biao)(biao)面張力如(ru)果同噴印(yin)油(you)(you)(you)(you)墨(mo)稍有差(cha)異(yi)(yi)，噴射(she)出來的墨(mo)點就會擴散(san)或者收縮，從而(er)影響到(dao)打(da)印(yin)質量。而(er)絲印(yin)油(you)(you)(you)(you)墨(mo)粘度極高，在(zai)PCB基材(cai)上就會表(biao)(biao)現(xian)得很“惰性”，自身并(bing)不容(rong)易擴散(san)或者收縮，發生(sheng)這種情況一般都(dou)是由(you)于刮(gua)刀壓力和(he)速度不合適造(zao)成。

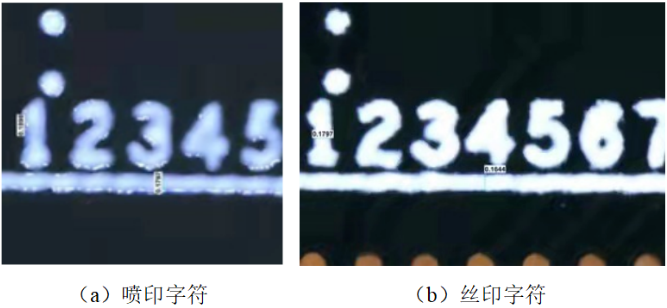

       另外，由于噴印油墨極低粘度的特點，在油墨組分上同絲印油墨差異很大，表現在PCB基材上的白度和立體感往往會比現有絲印油墨要顯得弱一些，有時就會覺得相同厚度和大小字符下絲印字符可能會更清楚，但是由于噴印墨水的流平性會好一些，所以噴印字符會覺得更光滑點。這里應該堅持以IPC字符標準——目視清晰可辨——為依據來判斷字符質量是否符合要求，不能強求噴印和絲印完全一致。
