導讀

       上一周(zhou)，我們對模(mo)切(qie)(qie)(qie)工(gong)程(cheng)師的(de)(de)工(gong)藝設計(ji)進行了初步的(de)(de)探討(tao)，對模(mo)切(qie)(qie)(qie)加工(gong)工(gong)藝、模(mo)切(qie)(qie)(qie)過程(cheng)中(zhong)產品的(de)(de)排版設計(ji)進行分析(xi)。這周(zhou)，將(jiang)結合實例(li)進一步對模(mo)切(qie)(qie)(qie)過程(cheng)中(zhong)的(de)(de)工(gong)藝設計(ji)與操作(zuo)進行詳解。

影響圓刀工藝設計的因素

1模切產品本身的特性

       一般(ban)情(qing)況下，模(mo)切(qie)產品本(ben)身的(de)尺(chi)寸、精度、結構(gou)和產品的(de)排版方(fang)向對模(mo)切(qie)過程及模(mo)切(qie)成(cheng)果(guo)具有很大(da)的(de)影響(xiang)。

        1.在產品(pin)的尺寸(cun)方面，一般情況下，圓刀(dao)(dao)(dao)的齒數(shu)越小(xiao)，圓刀(dao)(dao)(dao)周長(chang)越短，圓刀(dao)(dao)(dao)進刀(dao)(dao)(dao)角度越大，這(zhe)對于模(mo)切厚度比(bi)較大的產品(pin)而言，毫無疑(yi)問是(shi)不利的。理想的狀態(tai)下，圓刀(dao)(dao)(dao)的齒數(shu)不能超過120T，一旦超過會導致模(mo)具太(tai)大太(tai)重而不容易操作；

       2.在產(chan)品的(de)(de)精度(du)方(fang)面，由于(yu)圓刀生產(chan)的(de)(de)產(chan)品精度(du)沒有(you)平刀高(gao)，且(qie)不(bu)同(tong)的(de)(de)材料(liao)的(de)(de)收(shou)縮(suo)性(xing)不(bu)同(tong)，因此在產(chan)品精度(du)的(de)(de)把控方(fang)面需要具備穩定的(de)(de)機臺和(he)操作人員對于(yu)張力的(de)(de)敏(min)感把控；

       3.在產(chan)品的結構(gou)方面，模(mo)切產(chan)品的結構(gou)特點和要(yao)求(qiu)直接決定圓(yuan)(yuan)刀工(gong)藝的選擇和圓(yuan)(yuan)刀機(ji)器(qi)的選定；一(yi)般而言，結構(gou)越復雜，套切成型刀模(mo)數(shu)越多(duo)，需要(yao)的圓(yuan)(yuan)刀機(ji)工(gong)位(wei)也越多(duo)；

     ;  4.在產品(pin)的(de)排(pai)(pai)(pai)版方(fang)向上(shang)，排(pai)(pai)(pai)版方(fang)向決定了排(pai)(pai)(pai)廢的(de)方(fang)便度與(yu)對(dui)于產品(pin)的(de)尺(chi)寸(cun)的(de)管控，也可以起到節省輔材的(de)作用。

2模切材料的成本考量

      在模切(qie)過程(cheng)中，成本考量(liang)是每個模切(qie)工程(cheng)師必須考慮的(de)(de)(de)。材料(liao)的(de)(de)(de)成本、產能(neng)的(de)(de)(de)多少、產品(pin)的(de)(de)(de)良率是不能(neng)不優先考慮的(de)(de)(de)。

      1.在材(cai)料(liao)(liao)的成(cheng)本(ben)方面，使用何種工藝能最(zui)大(da)程(cheng)度地節省(sheng)材(cai)料(liao)(liao)的浪費(fei)，降(jiang)低材(cai)料(liao)(liao)成(cheng)本(ben)是必須優先考量的，如現(xian)在的拼接口子膠工藝便(bian)能大(da)大(da)提高(gao)材(cai)料(liao)(liao)的使用率，節省(sheng)主(zhu)材(cai)料(liao)(liao)；

     2.在產(chan)能及(ji)良(liang)率(lv)(lv)上，如何設(she)計、簡化(hua)工藝(yi)，增(zeng)大產(chan)品(pin)的(de)(de)產(chan)能；如何提升操作技能，提高(gao)效率(lv)(lv)；如何保(bao)證產(chan)品(pin)的(de)(de)良(liang)率(lv)(lv)，增(zeng)加產(chan)品(pin)的(de)(de)競爭力，提高(gao)產(chan)品(pin)的(de)(de)品(pin)質(zhi)。

3刀模的設計

       在刀(dao)模(mo)的設計方(fang)面主要受(shou)兩個(ge)因素的影響，分別為刀(dao)鋒(feng)角度和對重點尺寸的掌握。

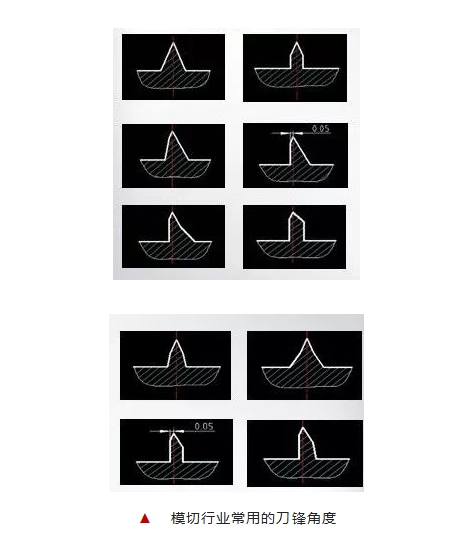

      1.在刀鋒(feng)(feng)(feng)的(de)(de)(de)(de)角度方(fang)面(mian)，一般選用(yong)角度介于(yu)30°-90°之間的(de)(de)(de)(de)刀鋒(feng)(feng)(feng)。一般情況下(xia)，多使用(yong)40°和50°的(de)(de)(de)(de)刀鋒(feng)(feng)(feng)。40°的(de)(de)(de)(de)刀鋒(feng)(feng)(feng)主要適(shi)用(yong)于(yu)要求(qiu)(qiu)銳利、切(qie)口光滑的(de)(de)(de)(de)材料的(de)(de)(de)(de)模切(qie)；50°的(de)(de)(de)(de)刀鋒(feng)(feng)(feng)主要適(shi)用(yong)于(yu)模切(qie)普通的(de)(de)(de)(de)材料及客(ke)戶無(wu)特殊(shu)要求(qiu)(qiu)的(de)(de)(de)(de)材料，適(shi)宜各種(zhong)半切(qie)和全切(qie)，具(ju)有(you)刀鋒(feng)(feng)(feng)較鋒(feng)(feng)(feng)利、切(qie)口較平滑、刀鋒(feng)(feng)(feng)壽命好的(de)(de)(de)(de)優(you)點；

        2.在重點尺寸的掌(zhang)控方面，主(zhu)要選擇易(yi)于掌(zhang)握的尺寸。

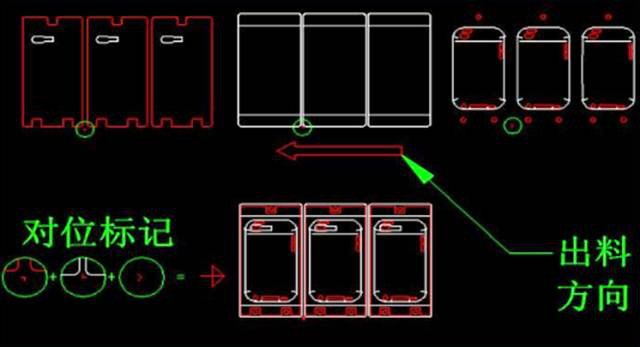

▲   刀模(mo)排版設計需要管控的重點尺寸

4材料的選擇

     在(zai)模切過程(cheng)中，根據材(cai)料的(de)特性(xing)、材(cai)料的(de)成本(ben)及材(cai)料的(de)搭配上進行選(xuan)擇(ze)，更(geng)是決定著產品的(de)成本(ben)、良率(lv)。

      1.在材(cai)料(liao)的(de)(de)特性(xing)方面，必須嚴格按照材(cai)料(liao)的(de)(de)特性(xing)進行(xing)篩選，如PE膜(mo)因本(ben)身的(de)(de)收(shou)縮(suo)性(xing)比較強，因此在設計的(de)(de)時候Y方向(xiang)(xiang)應縮(suo)小(xiao)，X方向(xiang)(xiang)擴大，具(ju)體(ti)看產(chan)品(pin)的(de)(de)大小(xiao)于(yu)公差；

       2.在(zai)材(cai)料的(de)成本方面，應選擇更(geng)少更(geng)優惠(hui)的(de)材(cai)料，如DA004排廢(fei)膠帶，在(zai)圓刀排廢(fei)使用中就可重復4-5次使用；

      3.在材料的搭配方面，可以通過合理搭配規避風(feng)險，如離型膜需考慮老化測試結果(guo)、殘粘特(te)性(xing)與(yu)離型力的搭配等。

圓刀機生產原理及應用

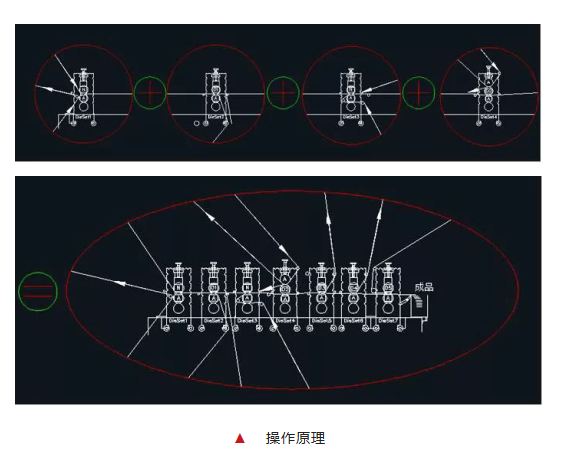

      圓(yuan)(yuan)刀(dao)(dao)機模切(qie)方式是以圓(yuan)(yuan)壓平滾動(dong)式模切(qie)，模切(qie)刀(dao)(dao)鋒是以點(dian)(dian)接(jie)觸(chu)。當材(cai)料(liao)與刀(dao)(dao)模不同(tong)步(bu)時，會產生尺寸不良，因(yin)此圓(yuan)(yuan)刀(dao)(dao)操(cao)作重(zhong)點(dian)(dian)在于(yu)同(tong)步(bu)，而(er)主要影響同(tong)步(bu)的時是刀(dao)(dao)座之間的比率(lv)、收料(liao)中的張(zhang)力等(deng)。

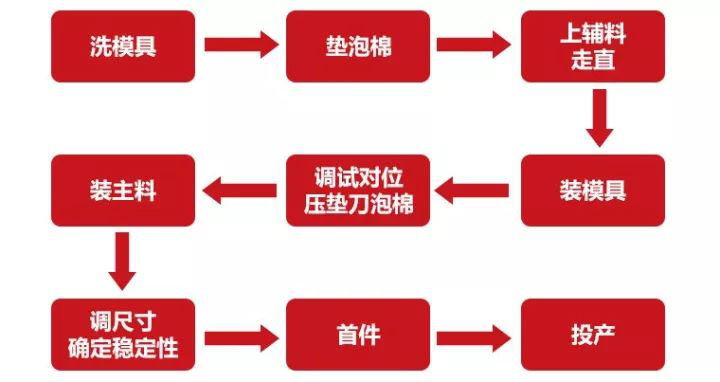

▲   操作(zuo)流程

拼接工藝

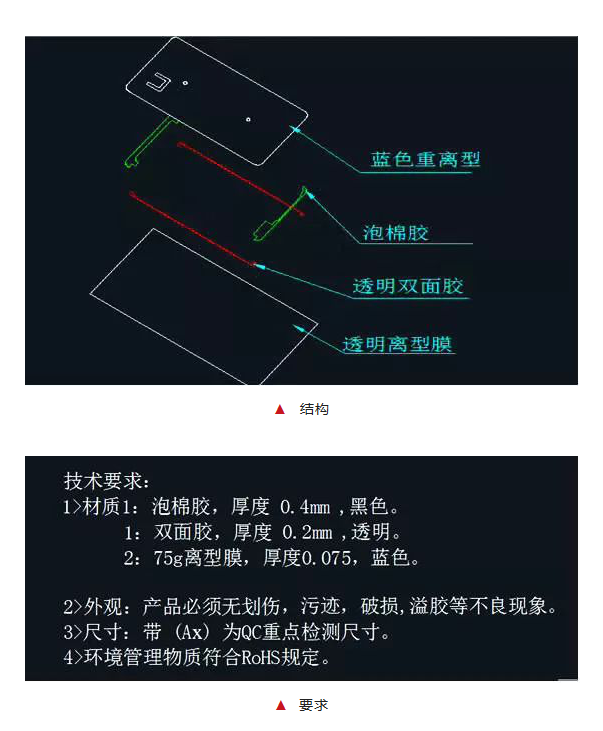

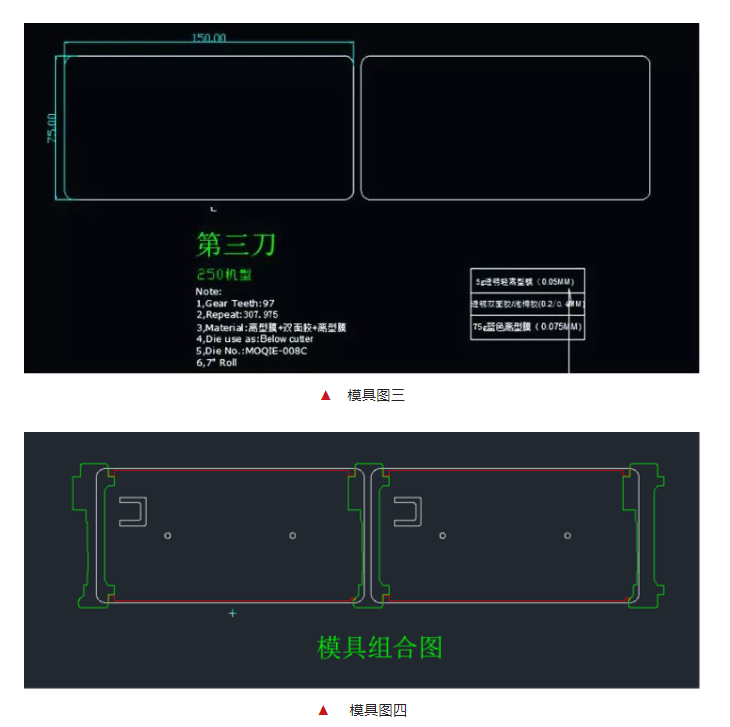

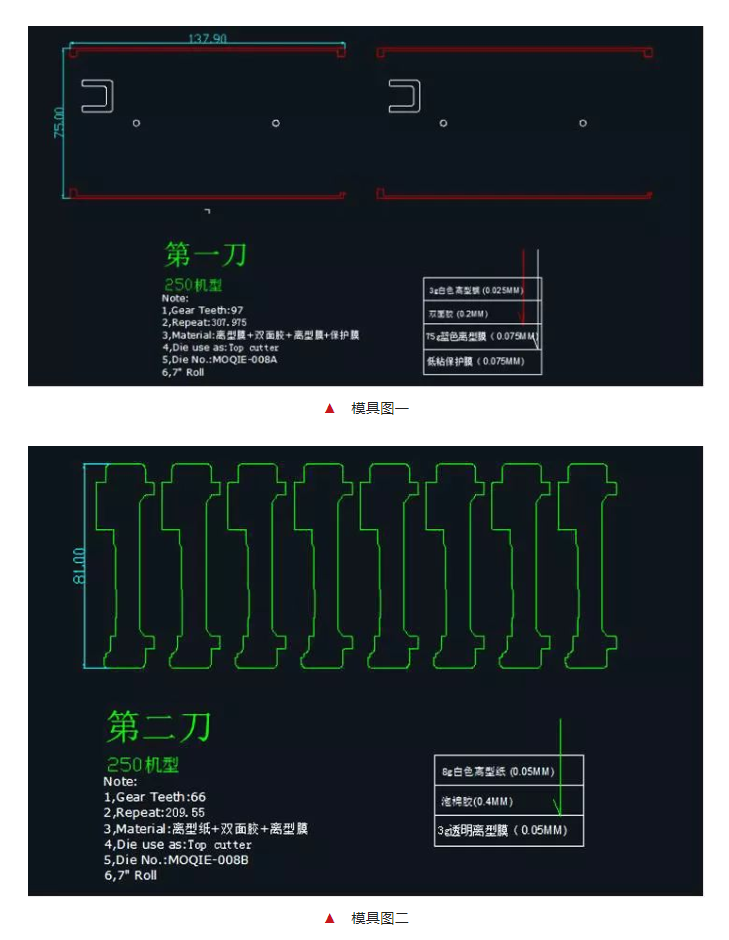

     拼接工藝的結構及技術要求，如下(xia)圖：

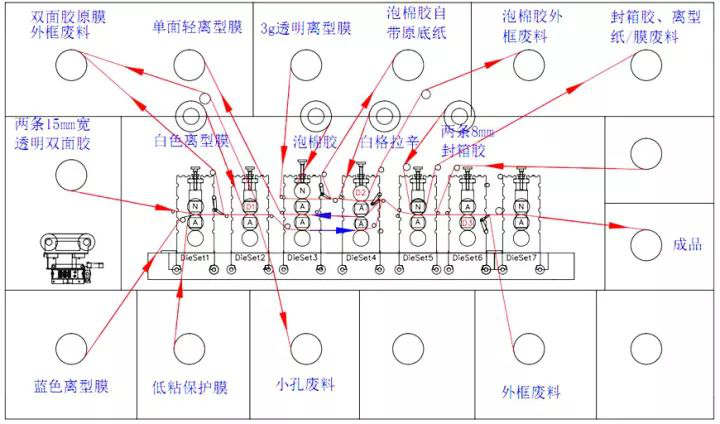

▲   繞線圖

總結

      總之，一個優秀(xiu)的模(mo)(mo)(mo)切(qie)工(gong)程(cheng)師必定(ding)是對模(mo)(mo)(mo)切(qie)過(guo)程(cheng)事先有所考(kao)量(liang)的人，無論是從模(mo)(mo)(mo)切(qie)產(chan)品(pin)自身的特性，模(mo)(mo)(mo)切(qie)材料的成本(ben)、選擇及模(mo)(mo)(mo)切(qie)工(gong)藝的選擇上(shang)均有所考(kao)慮。只有這樣，產(chan)品(pin)的產(chan)能、良率(lv)方(fang)才(cai)有所保(bao)證。
