圓(yuan)(yuan)(yuan)刀(dao)主要是利用齒輪(lun)傳(chuan)動(dong)來(lai)達到連續滾壓模(mo)切(qie)(qie)的(de)(de)作用效果。通常是一個(ge)帶有齒輪(lun)的(de)(de)主動(dong)輪(lun)，在垂(chui)直方向(xiang)上(shang)驅動(dong)一個(ge)帶齒輪(lun)的(de)(de)鋼滾，再在垂(chui)在方向(xiang)上(shang)驅動(dong)圓(yuan)(yuan)(yuan)刀(dao)。（鋼滾和圓(yuan)(yuan)(yuan)刀(dao)的(de)(de)位(wei)置可替換）材料經(jing)過圓(yuan)(yuan)(yuan)刀(dao)和鋼滾之(zhi)間便被(bei)模(mo)切(qie)(qie)出(chu)刀(dao)模(mo)的(de)(de)形狀(zhuang)。圓(yuan)(yuan)(yuan)刀(dao)模(mo)切(qie)(qie)加工中(zhong)可以分為(wei)以下幾大步(bu)驟：

01 上料

       即將材料(liao)上(shang)機。如何快速準(zhun)確的將材料(liao)上(shang)機走正，直(zhi)接(jie)影響調機和(he)生產(chan)效率。上(shang)料(liao)時(shi)(shi)一般要(yao)位置放準(zhun)，然后材料(liao)要(yao)有一定(ding)張(zhang)力，即繃緊(jin)點，自然就會走正，換(huan)料(liao)時(shi)(shi)接(jie)頭(tou)要(yao)接(jie)好。以保(bao)證(zheng)接(jie)頭(tou)順利(li)通過，一般膠要(yao)交叉(cha)接(jie)，底紙(zhi)要(yao)對接(jie)。

02 排廢(fei)

       即將模(mo)切產生(sheng)的廢(fei)料帶走。排廢(fei)是(shi)圓刀機(ji)加(jia)工過(guo)程中的關鍵，也是(shi)難點所在(zai)。在(zai)長期實踐(jian)生(sheng)產中產生(sheng)了多種方法，針對不同(tong)的情況，使用(yong)不同(tong)的方法。

圓刀排廢工藝常用的有以下幾種方式：

①輔(fu)料直排廢工(gong)藝(yi)

②提取(qu)輥排廢(fei)工藝

③頂針(zhen)刀排廢工藝

④吹/吸氣(qi)模具排廢工(gong)藝(yi)

⑤落(luo)料式(shi)排(pai)廢(fei)工藝(yi)

 ;      除去(qu)以上常(chang)用的排廢(fei)工藝，還有(you)很(hen)多(duo)種排廢(fei)方(fang)式，如更換(huan)底料法(fa)、同(tong)步收卷(juan)式等。

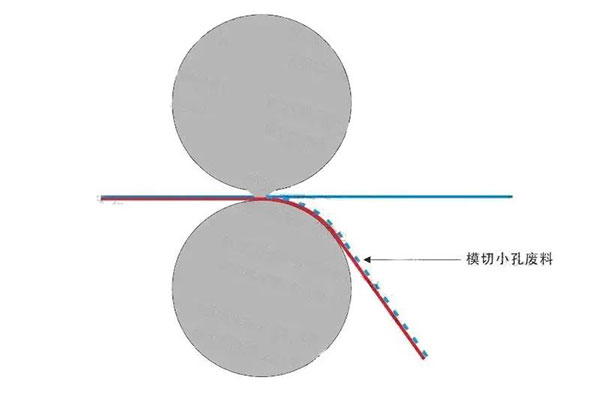

? 輔料直排廢工藝

       輔料(liao)(liao)直排廢(fei)工藝的刀模(mo)設(she)計(ji)通常采用半斷(duan)模(mo)切設(she)計(ji)，成(cheng)型后剝離料(liao)(liao)帶，廢(fei)料(liao)(liao)留在底膜料(liao)(liao)帶上，直接帶走(zou)。如下圖所(suo)示（針(zhen)對(dui)的產品有要(yao)求，廢(fei)料(liao)(liao)部分多為產品內框）。

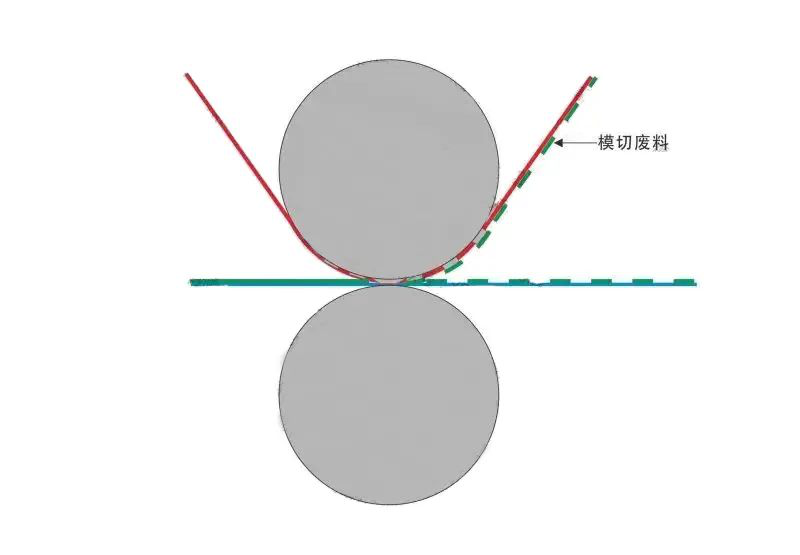

? 提取棍排廢工藝

       提取棍排廢(fei)工(gong)藝對(dui)(dui)于廢(fei)料(liao)較大的產(chan)(chan)品(pin)較為適合(he)，使(shi)用(yong)此類(lei)排廢(fei)工(gong)藝可以避免更換底紙，但需要注意輔材的選擇，如圖所示（此類(lei)產(chan)(chan)品(pin)一(yi)般復合(he)后，通過模(mo)切保留產(chan)(chan)品(pin)部分，對(dui)(dui)上層(ceng)模(mo)切材料(liao)進行(xing)排廢(fei)）。

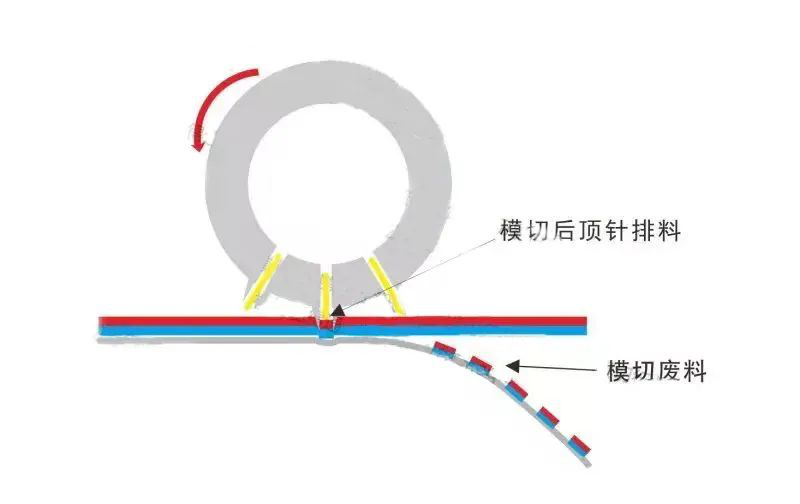

? 頂針排廢工藝

       頂(ding)(ding)(ding)針(zhen)(zhen)(zhen)式(shi)排(pai)廢(fei)圓刀(dao)(dao)俗稱頂(ding)(ding)(ding)針(zhen)(zhen)(zhen)刀(dao)(dao)、頂(ding)(ding)(ding)針(zhen)(zhen)(zhen)清(qing)廢(fei)刀(dao)(dao)等，由深圳哈德(de)勝最(zui)先發明并不斷(duan)進(jin)行(xing)改良(liang)，頂(ding)(ding)(ding)針(zhen)(zhen)(zhen)排(pai)廢(fei)技(ji)術居行(xing)業(ye)之冠(guan)。最(zui)小(xiao)排(pai)廢(fei)孔(kong)(kong)可加工(gong)至0.6mm.它的(de)出現直接影(ying)響了(le)(le)整個模切行(xing)業(ye)小(xiao)孔(kong)(kong)排(pai)廢(fei)工(gong)藝(yi)，使(shi)(shi)模切產(chan)品的(de)排(pai)廢(fei)工(gong)藝(yi)有了(le)(le)飛躍性的(de)進(jin)步，為目前(qian)使(shi)(shi)用(yong)最(zui)多的(de)排(pai)廢(fei)刀(dao)(dao)具。使(shi)(shi)模切與排(pai)廢(fei)同時進(jin)行(xing)，有效避免切穿的(de)廢(fei)料卡在刀(dao)(dao)腔從而損傷刀(dao)(dao)刃或集存在材(cai)料上造成產(chan)品不良(liang)；頂(ding)(ding)(ding)針(zhen)(zhen)(zhen)式(shi)圓刀(dao)(dao)使(shi)(shi)用(yong)方便、不需氣源、無噪音、排(pai)廢(fei)順(shun)暢的(de)同時起(qi)到了(le)(le)對刀(dao)(dao)刃的(de)保護效果。此類刀(dao)(dao)具是小(xiao)孔(kong)(kong)小(xiao)間隙等不易排(pai)廢(fei)產(chan)品的(de)理想選擇。

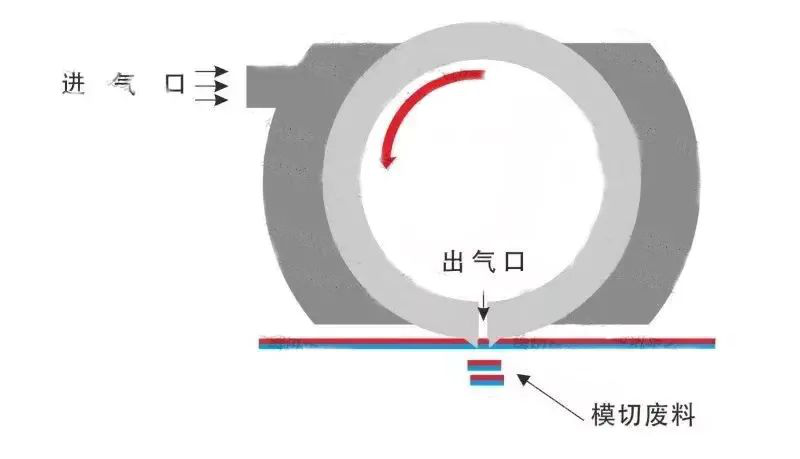

? 吹氣/吸氣排廢工藝

       吹氣(qi)式(shi)排(pai)廢(fei)(fei)圓刀也叫吹氣(qi)清廢(fei)(fei)刀，氣(qi)沖式(shi)排(pai)廢(fei)(fei)圓刀。是通過高壓(ya)空(kong)氣(qi)作用將廢(fei)(fei)料(liao)(liao)吹離(li)模切材料(liao)(liao)和刀腔，防止(zhi)廢(fei)(fei)料(liao)(liao)卡在刀腔并進行排(pai)廢(fei)(fei)的(de)(de)一(yi)(yi)種圓刀工藝(yi)。在刀體側端安(an)裝一(yi)(yi)塊導氣(qi)卡環，將高壓(ya)空(kong)氣(qi)精確的(de)(de)引導到對應的(de)(de)排(pai)廢(fei)(fei)氣(qi)孔上把整排(pai)廢(fei)(fei)料(liao)(liao)吹出(chu)，一(yi)(yi)般還會配(pei)合吸廢(fei)(fei)盒(he)使(shi)用，更好(hao)的(de)(de)收集模切出(chu)來的(de)(de)廢(fei)(fei)料(liao)(liao)。

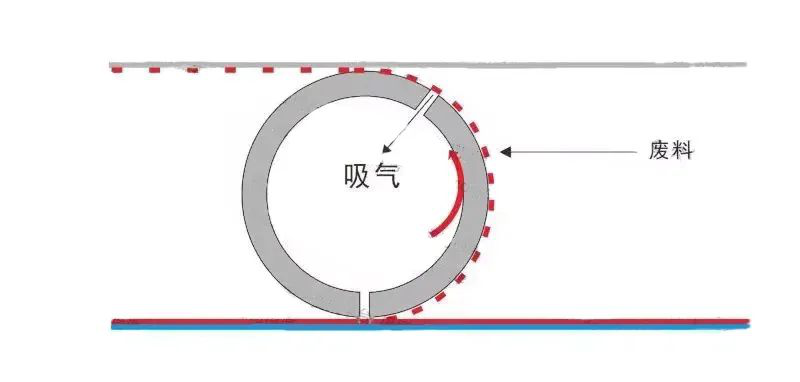

        吸(xi)(xi)氣(qi)刀(dao)(dao)通(tong)過大功率吸(xi)(xi)氣(qi)裝置連(lian)(lian)接刀(dao)(dao)體(ti)，產生吸(xi)(xi)力將模切的(de)產品(pin)廢(fei)(fei)(fei)(fei)(fei)料(liao)吸(xi)(xi)附(fu)在表面的(de)刀(dao)(dao)腔(qiang)上，再(zai)用排(pai)廢(fei)(fei)(fei)(fei)(fei)料(liao)帶(dai)排(pai)走(zou)，使一些較難排(pai)除的(de)大片(pian)廢(fei)(fei)(fei)(fei)(fei)料(liao)排(pai)廢(fei)(fei)(fei)(fei)(fei)順暢；吸(xi)(xi)廢(fei)(fei)(fei)(fei)(fei)刀(dao)(dao)可(ke)將模切廢(fei)(fei)(fei)(fei)(fei)料(liao)吸(xi)(xi)入(ru)刀(dao)(dao)體(ti)內部(bu)，再(zai)從軸頭一端連(lian)(lian)接的(de)吸(xi)(xi)氣(qi)裝置吸(xi)(xi)出(chu)，在節約材(cai)料(liao)、降低刀(dao)(dao)刃的(de)損傷率上有良好的(de)效(xiao)果。經過驗證(zheng)，直徑在3~10mm之(zhi)間廢(fei)(fei)(fei)(fei)(fei)料(liao)可(ke)以吸(xi)(xi)廢(fei)(fei)(fei)(fei)(fei)效(xiao)果是最(zui)好的(de)。

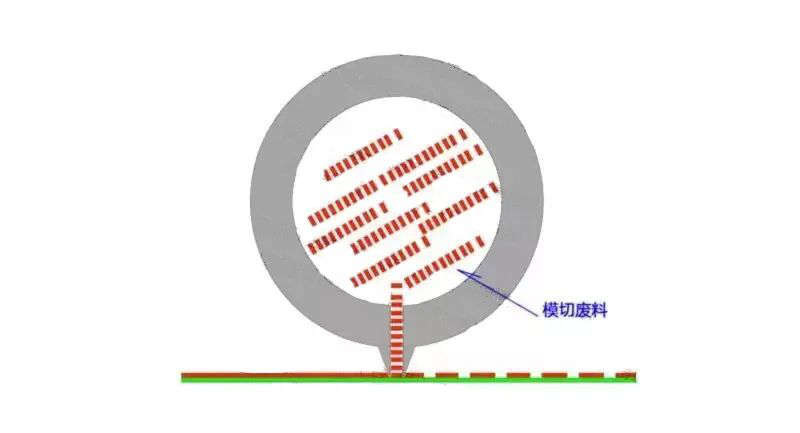

? 落料式排廢工藝

       此類圓刀(dao)刀(dao)體(ti)中(zhong)間掏空，通(tong)過刀(dao)刃的特殊加工，在(zai)模切(qie)時可(ke)以將廢(fei)料(liao)卡在(zai)刀(dao)腔里(li)，并自動依次(ci)擠壓(ya)落(luo)在(zai)掏空的刀(dao)體(ti)內部，再通(tong)過刀(dao)體(ti)旁邊開(kai)出的排(pai)廢(fei)口將廢(fei)料(liao)清走。這種刀(dao)具(ju)排(pai)廢(fei)容(rong)易，無噪音，但對廢(fei)料(liao)的形狀(zhuang)有要求、一般都(dou)是規(gui)則圖形，如圓孔、方孔排(pai)廢(fei)等。圓孔直徑在(zai)3-10mm排(pai)廢(fei)效果是最好(hao)的。

03 對位

        對(dui)(dui)于一把(ba)以上的(de)圓(yuan)刀(dao)加工的(de)產品就要進行幾把(ba)刀(dao)的(de)對(dui)(dui)位(wei)。對(dui)(dui)位(wei)尺寸有(you)兩(liang)個(ge)方(fang)向(xiang)(xiang)的(de)即橫向(xiang)(xiang)尺寸和縱向(xiang)(xiang)尺寸。縱向(xiang)(xiang)尺寸靠刀(dao)套上的(de)旋扭控制(zhi)，一般調好后(hou)鎖住，變(bian)化較小；橫向(xiang)(xiang)尺寸變(bian)化會大一點。要對(dui)(dui)位(wei)的(de)圓(yuan)刀(dao)都會有(you)對(dui)(dui)位(wei)標記，通(tong)常兩(liang)把(ba)刀(dao)對(dui)(dui)位(wei)時設計(ji)成兩(liang)個(ge)直角“┍”“┙”，最后(hou)形(xing)成“十”字。對(dui)(dui)于兩(liang)把(ba)以上的(de)刀(dao)具(ju)，對(dui)(dui)位(wei)標識(shi)不同的(de)工程(cheng)師會有(you)不同的(de)設計(ji)。

04 生產加工時的(de)穩(wen)定性

        加工過程中的(de)穩定性即影響(xiang)到生產(chan)的(de)效率，又影響(xiang)到產(chan)品的(de)質量(liang)。

        決定(ding)加工時穩定(ding)性的(de)因素(su)(su)有(you)多種(zhong)，有(you)工藝的(de)因素(su)(su)，也有(you)操(cao)作(zuo)工技術水(shui)平的(de)因素(su)(su)。一般(ban)當圓刀已(yi)開好(hao)做(zuo)成，再更改刀具(ju)就會(hui)增加重(zhong)新做(zuo)刀的(de)費用，因此，我們主要從操(cao)作(zuo)常識上(shang)去提(ti)高生產穩定(ding)性。歸納起(qi)來有(you)以下(xia)幾個方面：

（1）整體張力要合適。整個材料在轉(zhuan)動的過程中(zhong)張(zhang)力(li)(li)要(yao)合(he)適，繃得太緊，產品容易收(shou)縮(suo)、變(bian)(bian)形、移(yi)位等；繃得太松(song)則尺寸不穩(wen)定，變(bian)(bian)化大。所(suo)以(yi)要(yao)把握(wo)好(hao)全(quan)(quan)局(ju)的張(zhang)力(li)(li)，如何控制好(hao)全(quan)(quan)局(ju)的張(zhang)力(li)(li)，就要(yao)把握(wo)好(hao)各個收(shou)放料輪的張(zhang)力(li)(li)。

（2）收放料時盡量采用恒定的張力。對(dui)于容(rong)易(yi)滑動的材料(liao)(liao)要用擋(dang)板夾住，防止材料(liao)(liao)左右移動，有(you)膠的材料(liao)(liao)放(fang)料(liao)(liao)時(shi)不要露膠到處粘。

（3）添加輔助滾輪。在材料易皺(zhou)、不平穩的地方(fang)，可添加輔助(zhu)滾輪，添加時要注意角度合適。
