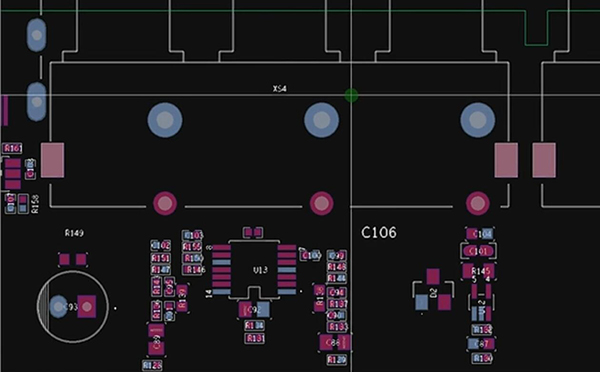

PCB絲印是PCB制(zhi)作中的一項重要工藝(yi)，也決定著PCB板成品的品質。那(nei)么(me)，PCB線路板絲印規范及要求都有(you)哪些？

??1 .所(suo)有元器件、安裝(zhuang)孔(kong)(kong)、定位孔(kong)(kong)都有對應的絲(si)印標(biao)號。為(wei)了方(fang)便制成板的安裝(zhuang)，PCB 上的安裝(zhuang)孔(kong)(kong)絲(si)印用H1、H2……Hn 進行標(biao)識。

??2 .絲印字(zi)符盡(jin)量遵循從(cong)左至右、從(cong)下往上的(de)原則；對于電解電容(rong)、二極管(guan)等極性的(de)器件，在每個(ge)功能(neng)單元內盡(jin)量保持方向一致。

??3 .器件(jian)(jian)焊(han)盤、需(xu)要搪錫(xi)的錫(xi)道上(shang)(shang)無絲印，器件(jian)(jian)位(wei)號不(bu)應被(bei)安裝后器件(jian)(jian)所遮擋；絲印不(bu)能壓在導(dao)通孔、焊(han)盤上(shang)(shang)，以免(mian)開(kai)阻焊(han)窗時造成部分絲印丟失；絲印間距(ju)大于5mil。

??4 .有極(ji)性(xing)(xing)元器件，其極(ji)性(xing)(xing)在絲印(yin)圖上表示(shi)清楚(chu)，極(ji)性(xing)(xing)方向標記易于(yu)辨認。

??5. 有方向的接插件，其方向在絲(si)印(yin)上(shang)表示清楚。

??6.在PCB 板面空(kong)間允許的(de)情況下，PCB 上應有條形碼絲(si)印框(kuang)，條形碼的(de)位(wei)置(zhi)應考慮方便掃描。

??7. PCB文(wen)件上應有板(ban)名、日期、版本號等(deng)制成(cheng)板(ban)信息絲印(yin)，位置明確、醒目。

??8. PCB上(shang)應有廠家完整的相(xiang)關(guan)信息及防靜電標識。

??9 .PCB光繪文件的張數(shu)正確，每(mei)層(ceng)應有正確的輸出(chu)，并有完整的層(ceng)數(shu)輸出(chu)。

??10.PCB上器件(jian)的標識(shi)符必須和BOM 清單中的標識(shi)符號一致(zhi)。
