近(jin)年來，字符(fu)的(de)(de)噴(pen)墨打印(yin)(yin)方式(shi)因(yin)其(qi)可以直接根據資料圖(tu)形(xing)進行數碼作業，具有極佳的(de)(de)靈活性(xing)和便利(li)性(xing)，省去了傳統絲印(yin)(yin)所需要的(de)(de)網版制(zhi)(zhi)作的(de)(de)繁瑣過程，在PCB行業的(de)(de)應用越來越廣泛(fan)。但是由(you)于(yu)噴(pen)印(yin)(yin)方式(shi)同(tong)絲印(yin)(yin)方式(shi)存在較大不同(tong)，因(yin)此在其(qi)替代(dai)傳統絲印(yin)(yin)工(gong)藝(yi)中也可能(neng)涉及到(dao)相應的(de)(de)工(gong)藝(yi)調整，以使噴(pen)印(yin)(yin)能(neng)更好(hao)的(de)(de)服務(wu)于(yu)公司產品的(de)(de)制(zhi)(zhi)造。這里有必要說明在PCB字符(fu)工(gong)藝(yi)制(zhi)(zhi)作過程中，噴(pen)印(yin)(yin)方式(shi)的(de)(de)自身特點。

01 噴墨打(da)印原理

噴墨打印原理

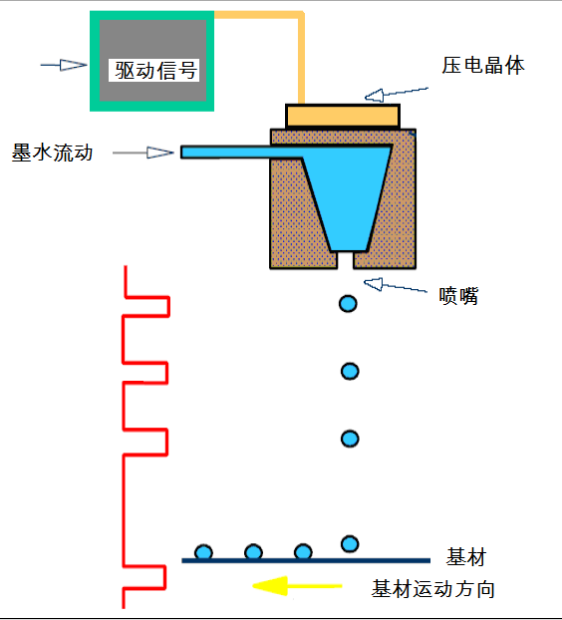

       如上圖1，噴墨(mo)打(da)印是通過一定的(de)驅動(dong)信號控制壓電晶(jing)體部件，從噴頭噴嘴中噴射出來離散的(de)墨(mo)滴(di)，一滴(di)滴(di)的(de)墨(mo)點滴(di)落到(dao)對應的(de)基材(cai)上不同位(wei)置，最終形成所需要的(de)圖案。

       由于工業級(ji)噴(pen)(pen)(pen)(pen)墨打(da)印(yin)噴(pen)(pen)(pen)(pen)頭的(de)噴(pen)(pen)(pen)(pen)嘴一般只有幾(ji)十微(wei)米量級(ji)，且一個噴(pen)(pen)(pen)(pen)頭會(hui)由上千個噴(pen)(pen)(pen)(pen)嘴組成，因(yin)此每個墨滴(di)噴(pen)(pen)(pen)(pen)射(she)出來的(de)體(ti)積(ji)是很小的(de)，比如我們所用的(de)噴(pen)(pen)(pen)(pen)頭噴(pen)(pen)(pen)(pen)射(she)的(de)墨點(dian)僅13pL，在基(ji)材上形成的(de)墨點(dian)直徑一般僅70-80um。

       傳統的(de)(de)絲印方式則是將粘稠(chou)的(de)(de)油墨倒(dao)在制好的(de)(de)網(wang)版上(shang)，采(cai)用刮刀刮平(ping)，并(bing)使(shi)用一(yi)定的(de)(de)壓力使(shi)油墨從網(wang)版上(shang)的(de)(de)網(wang)孔滲透到同網(wang)版貼合好的(de)(de)基材上(shang)，形成所需的(de)(de)圖案(an)，網(wang)孔的(de)(de)大小決定了圖案(an)的(de)(de)精細度。

02 噴印油墨

       根據噴(pen)(pen)(pen)印(yin)原理部分的說(shuo)明，對于噴(pen)(pen)(pen)墨(mo)打(da)印(yin)來說(shuo)，油墨(mo)所(suo)需要(yao)的流動性要(yao)非常(chang)(chang)好，也就是其粘度會非常(chang)(chang)低，否則(ze)由于墨(mo)水(shui)就無(wu)法從噴(pen)(pen)(pen)頭噴(pen)(pen)(pen)嘴中噴(pen)(pen)(pen)射出來。所(suo)以我們所(suo)看到的噴(pen)(pen)(pen)印(yin)油墨(mo)，說(shuo)成墨(mo)水(shui)會更合適，它的粘度接近水(shui)，打(da)印(yin)時粘度一般(ban)要(yao)到10cps左右。

       相(xiang)比較絲(si)印工藝(yi)，油(you)墨(mo)相(xiang)對需要非常粘稠，否則(ze)油(you)墨(mo)會(hui)(hui)很(hen)容易從(cong)網版網孔滲出，且如(ru)果流動性太(tai)強，就(jiu)會(hui)(hui)不(bu)易控制造成不(bu)應有油(you)墨(mo)的(de)(de)區域會(hui)(hui)被已經“壓過(guo)去”的(de)(de)油(you)墨(mo)滲透，無法得(de)到所(suo)需的(de)(de)印刷(shua)圖案。相(xiang)比噴印油(you)墨(mo)，常見的(de)(de)絲(si)印油(you)墨(mo)粘度會(hui)(hui)在4000-10000cps，差異(yi)很(hen)大。

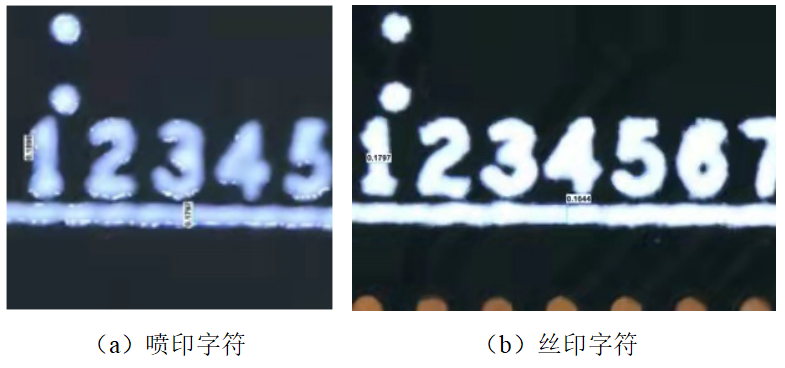

圖2

       噴印(yin)(yin)油(you)墨和(he)絲印(yin)(yin)油(you)墨粘度的巨大差異，表現在PCB的字符制作上，我們就(jiu)會發現噴印(yin)(yin)油(you)墨對(dui)PCB的表面(mian)狀態(tai)非(fei)常敏感，基材(cai)表面(mian)張力(li)如果同噴印(yin)(yin)油(you)墨稍有(you)差異，噴射(she)出來的墨點(dian)就(jiu)會擴(kuo)(kuo)散或者(zhe)收縮，從(cong)而(er)影響到(dao)打印(yin)(yin)質(zhi)量。而(er)絲印(yin)(yin)油(you)墨粘度極高，在PCB基材(cai)上就(jiu)會表現得很“惰性”，自身并不容易擴(kuo)(kuo)散或者(zhe)收縮，發生這種(zhong)情況一般都是(shi)由于(yu)刮刀壓(ya)力(li)和(he)速度不合適造成。

       另外(wai)，由于(yu)噴(pen)印(yin)油墨(mo)極低粘度(du)的特點，在油墨(mo)組分上同(tong)絲(si)印(yin)油墨(mo)差(cha)異(yi)很(hen)大(da)，表現(xian)在PCB基(ji)材上的白度(du)和(he)立(li)體感往往會(hui)比(bi)現(xian)有(you)(you)絲(si)印(yin)油墨(mo)要顯得弱一(yi)些，有(you)(you)時就會(hui)覺(jue)得相同(tong)厚度(du)和(he)大(da)小字(zi)符(fu)(fu)(fu)下絲(si)印(yin)字(zi)符(fu)(fu)(fu)可(ke)能會(hui)更(geng)清楚，但是由于(yu)噴(pen)印(yin)墨(mo)水的流平性會(hui)好一(yi)些，所(suo)以噴(pen)印(yin)字(zi)符(fu)(fu)(fu)會(hui)覺(jue)得更(geng)光滑點。這里應該(gai)堅(jian)持以IPC字(zi)符(fu)(fu)(fu)標(biao)準——目視(shi)清晰(xi)可(ke)辨(bian)——為依據來判斷字(zi)符(fu)(fu)(fu)質(zhi)量是否符(fu)(fu)(fu)合(he)要求(qiu)，不能強求(qiu)噴(pen)印(yin)和(he)絲(si)印(yin)完全一(yi)致。
