當(dang)系統(tong)(tong)工作在電磁(ci)環境比(bi)較復雜的(de)(de)情況(kuang)下，為(wei)保證(zheng)系統(tong)(tong)可靠工作，需做好抗干(gan)擾措施(shi)，最(zui)重要的(de)(de)是系統(tong)(tong)的(de)(de)濾波(bo)和(he)接地。建議(yi)的(de)(de)主要措施(shi)如下：

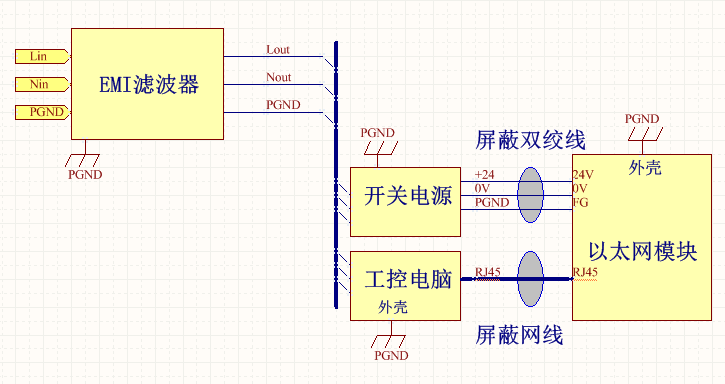

系統布線示意圖

如上系統布線(xian)示意圖(tu)。具(ju)體的(de)要求包括(kuo)：

1.      220V交流輸入端增加EMI濾波器，濾波器輸出給PC和開關電源供電。注意濾波器要靠近負載（即PC和開關電源）端。EMI濾波器可以采用雙極EMI濾波器，電流需留足余量，建議10A以上。

2.      接地必須良好，特別是濾波器的PGND、PC的接地端子和開關電源的PGND。接地線使用4~6平方的接地線，在條件有限的情況下，接地線不小于2.5平方。如果系統是金屬(shu)機框(kuang)，可(ke)以(yi)將接(jie)地(di)線可(ke)靠的(de)(de)(de)接(jie)到系統的(de)(de)(de)專用接(jie)地(di)端(duan)子上(shang)。接(jie)地(di)線盡量短、粗。保證盡可(ke)能小的(de)(de)(de)接(jie)觸(chu)電阻和盡可(ke)能短的(de)(de)(de)接(jie)地(di)路(lu)徑。

3.      給以太網模塊的直流電源24V/0V，用帶屏蔽的雙絞線，屏蔽層兩端分別接開關電源的PGND 和 模塊的FG。雙絞線線徑采用1.0~1.5平方的線。

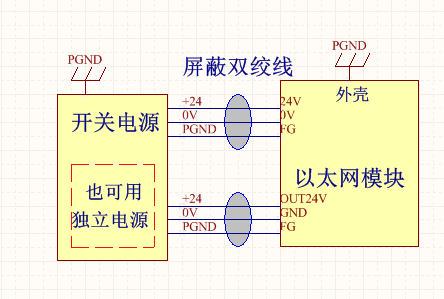

4.        以太網模塊的輸出電源（OUT24V/OUTGND） 和模塊供電是獨立的。當輸出負載比較多，負載種類比較復雜時，建議獨立走線（從開(kai)關(guan)電(dian)源(yuan)單(dan)獨引(yin)出(chu)一組先或(huo)單(dan)獨的(de)開(kai)關(guan)電(dian)源(yuan)），不要從模塊的(de)電(dian)源(yuan)輸入端子那里引(yin)線。如下圖：
