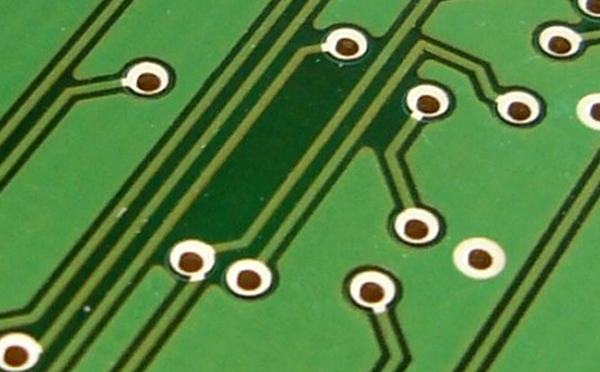

PCB塞孔(kong)(kong)是一(yi)種(zhong)關(guan)鍵的(de)制造工藝，在多層板(ban)、高厚(hou)度板(ban)及特殊性能要求的(de)電路(lu)板(ban)上(shang)尤為重要。其(qi)加工方式多樣(yang)，其(qi)中油墨(mo)塞孔(kong)(kong)通過(guo)絲(si)網印(yin)刷技術實現，即(ji)將(jiang)油墨(mo)通過(guo)絲(si)網及刮刀印(yin)刷到(dao)PCB板(ban)上(shang)的(de)孔(kong)(kong)洞(dong)中，以防氧(yang)化并確保電氣性能。尤其(qi)是在一(yi)些層數(shu)高，板(ban)子厚(hou)度較大的(de)產品上(shang)面(mian)更是備受青睞(lai)。人們希望使用塞孔(kong)(kong)來解(jie)(jie)決一(yi)系列使用綠油塞孔(kong)(kong)或者壓合填樹脂所不(bu)能解(jie)(jie)決的(de)問(wen)題。

然而(er)，因為這種工藝所(suo)使用的(de)(de)(de)樹脂本身的(de)(de)(de)特性的(de)(de)(de)緣故，在(zai)制(zhi)作上(shang)需要克服許多的(de)(de)(de)困難，方能(neng)取得(de)良好的(de)(de)(de)塞孔產(chan)品的(de)(de)(de)品質。借助(zhu)于雙翌的(de)(de)(de)自動(dong)對位(wei)(wei)系統(tong)，通過高(gao)分辨率(lv)的(de)(de)(de)相機，在(zai)保證對位(wei)(wei)精(jing)度的(de)(de)(de)同時(shi)增加了相機的(de)(de)(de)視野范圍(wei)，相對傳統(tong)的(de)(de)(de)方式(shi)，減(jian)少了設(she)備在(zai)更換(huan)(huan)不同型(xing)號(hao)的(de)(de)(de)產(chan)品調試時(shi)間，方便(bian)客戶進行不同料號(hao)之間的(de)(de)(de)切(qie)換(huan)(huan)。實現了換(huan)(huan)型(xing)簡單，使用簡單，調試方便(bian)，為終端客戶節約人工成(cheng)本，提(ti)高(gao)設(she)備的(de)(de)(de)運行效(xiao)率(lv)和(he)穩定性。

精(jing)(jing)度(du)要(yao)求是(shi)首要(yao)挑戰(zhan)，因為(wei)PCB板(ban)上(shang)的(de)孔洞(dong)微(wei)小且(qie)密集，要(yao)求絲(si)印(yin)精(jing)(jing)度(du)極高，否則(ze)油(you)墨(mo)可(ke)(ke)能無(wu)法(fa)(fa)準確填(tian)充孔洞(dong)或(huo)填(tian)充不(bu)均勻，影響(xiang)性能。油(you)墨(mo)控制(zhi)也是(shi)關(guan)鍵，油(you)墨(mo)的(de)濃(nong)度(du)、粘度(du)及流動性直接影響(xiang)絲(si)印(yin)效果，過(guo)稠可(ke)(ke)能導(dao)致孔洞(dong)填(tian)充不(bu)完(wan)(wan)全，過(guo)稀則(ze)可(ke)(ke)能產(chan)生流淌或(huo)滴(di)漏，污染板(ban)面(mian)。此(ci)外，設備調(diao)試(shi)復(fu)雜，不(bu)同型號的(de)PCB板(ban)可(ke)(ke)能需要(yao)不(bu)同的(de)絲(si)印(yin)設備和調(diao)試(shi)參數，傳(chuan)統方式耗時費(fei)力且(qie)精(jing)(jing)度(du)難以(yi)保證。特別是(shi)“黃金(jin)孔”現象，即孔口發黃，主要(yao)由塞孔機精(jing)(jing)度(du)不(bu)足導(dao)致鋁片與(yu)基板(ban)錯位，油(you)墨(mo)無(wu)法(fa)(fa)完(wan)(wan)全填(tian)充，即使調(diao)淡油(you)墨(mo)濃(nong)度(du)，后期烘烤時也可(ke)(ke)能因收縮力大而出現空洞(dong)變薄(bo)。

針對這些難題，WiseAlign視覺對位軟件提供了有效解決方案。作為雙翌自主研發的簡易型CCD視覺對位軟件，WiseAlign具有圖像學習功能強大、操作流程簡捷、對位速度和精度高超等特點。通過高分辨率相機和精密UVW對位平臺模組，實現高精度對位，確保油墨準確填充孔洞且均勻。軟件支持快速配置和調試，只需幾分鐘即可完成新應用配置，十幾分鐘完成設備視覺部分調試，顯著提高生產效率。同時，WiseAlign具有自動補償功能，通過視覺識別油墨邊位置，自動調整油墨與玻璃的最終絲印位置，提高調試效率和產品質量。視覺對位系統獨立于設備控制系統，使得維護更加簡單方便。

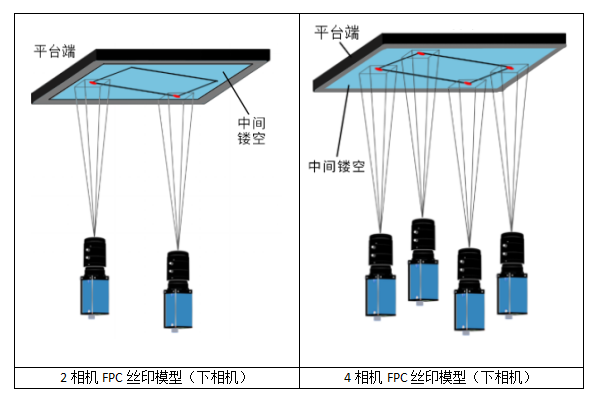

WiseAlign視覺對位系統印刷案例中的應用模型如下(xia)：

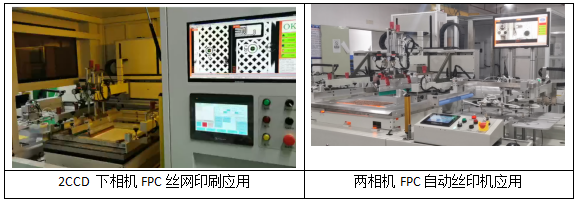

WiseAlign-2C雙相機自對(dui)(dui)位系(xi)統在(zai)工業自動化領(ling)域應(ying)用(yong)(yong)極(ji)為廣泛(fan)，軟(ruan)件的(de)界(jie)面(mian)操作簡便，便于用(yong)(yong)戶快(kuai)速上手(shou)。在(zai)此(ci)案例(li)中，設(she)備利(li)用(yong)(yong)WiseAlign視覺對(dui)(dui)位軟(ruan)件進(jin)行高精度(du)、高速度(du)的(de)對(dui)(dui)位作業，快(kuai)速進(jin)行網板的(de)對(dui)(dui)齊，保證了油墨在(zai)印刷(shua)的(de)時候能(neng)準確無誤，在(zai)油墨印刷(shua)中的(de)對(dui)(dui)位精度(du)可(ke)達(da)到±0.03mm，且對(dui)(dui)位過(guo)程在(zai)0.4秒(miao)內即可(ke)完成(cheng)。

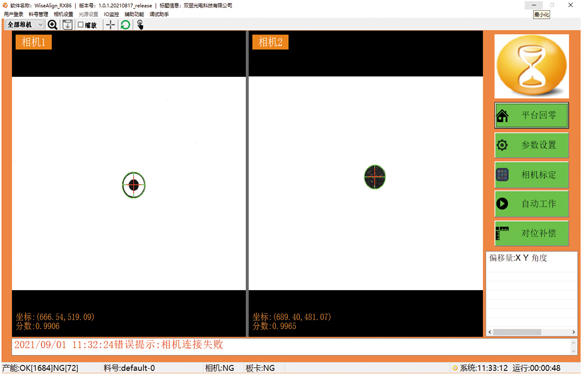

WiseAlign-2C應用的(de)軟件主界面

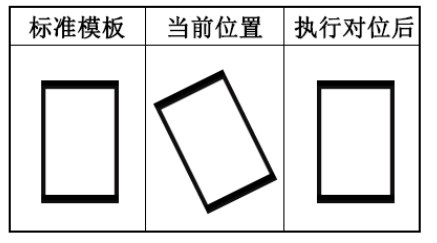

對位原理圖示

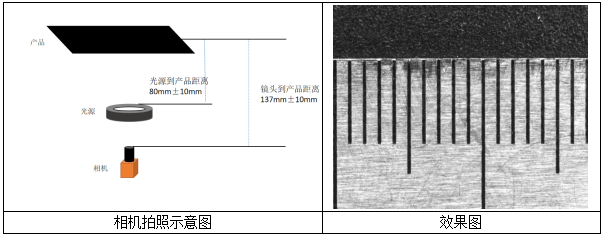

打光配置和實際Mark點拍照(zhao)圖如下(xia)：

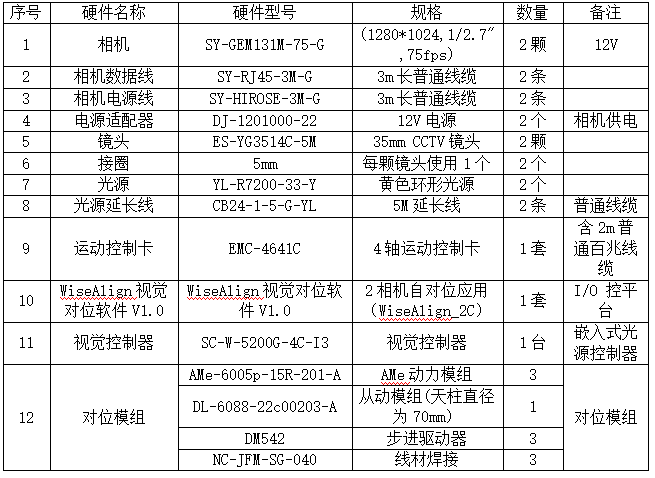

硬件配置清單如下：

此方案適(shi)用(yong)領域為:PCB片狀電路板、、柔性(xing)扁平電纜（FFC）、柔性(xing)觸摸屏、玻璃蓋(gai)板、光學薄膜(mo)、等軟性(xing)材(cai)料(liao)、片狀材(cai)料(liao)的絲網印刷、填孔、通孔、檢測等相關工藝制造(zao)。
