在(zai)印刷電路(lu)(lu)板(ban)（PCB）的(de)制造過程中(zhong)(zhong)，阻焊(han)印刷是一(yi)個至關重要的(de)環(huan)節。阻焊(han)層，即PCB上被油墨(mo)覆(fu)蓋的(de)部分(fen)，通常使(shi)用(yong)綠色(se)油墨(mo)，因此肉(rou)眼可見的(de)綠色(se)部分(fen)即為阻焊(han)層。它(ta)的(de)主要作(zuo)用(yong)包(bao)括(kuo)保護電路(lu)(lu)，防(fang)(fang)止PCB上的(de)電路(lu)(lu)受到灰塵、濕氣、化學物(wu)質等外(wai)部環(huan)境(jing)的(de)影響，從(cong)而(er)延(yan)長PCB的(de)使(shi)用(yong)壽(shou)命；防(fang)(fang)止短路(lu)(lu)，阻焊(han)層提(ti)供良好的(de)絕(jue)緣性(xing)(xing)能(neng)，確保導(dao)線之間的(de)電氣隔離；提(ti)高電氣絕(jue)緣性(xing)(xing)能(neng)，防(fang)(fang)止電路(lu)(lu)中(zhong)(zhong)的(de)信號(hao)受到外(wai)部干(gan)擾(rao)(rao)，同時防(fang)(fang)止外(wai)部的(de)電磁干(gan)擾(rao)(rao)對電路(lu)(lu)產生影響，保證電子設備的(de)正常運行和(he)性(xing)(xing)能(neng)穩定；以及美觀作(zuo)用(yong)，掩蓋PCB上的(de)導(dao)線和(he)焊(han)點，使(shi)PCB看起來更(geng)加整潔。

隨著(zhu)電子科技的(de)(de)(de)(de)不斷進步和(he)(he)電子制造業的(de)(de)(de)(de)蓬勃發展，PCB板的(de)(de)(de)(de)集成度(du)越來(lai)越高(gao)(gao)，貼片元件的(de)(de)(de)(de)尺寸日趨微(wei)型化，安裝密度(du)顯(xian)著(zhu)提(ti)升，這對(dui)(dui)(dui)(dui)PCB板的(de)(de)(de)(de)阻焊(han)印(yin)(yin)刷(shua)(shua)提(ti)出了更高(gao)(gao)要求。當前，印(yin)(yin)刷(shua)(shua)PCB板阻焊(han)面臨的(de)(de)(de)(de)主(zhu)要困難(nan)有：對(dui)(dui)(dui)(dui)位精度(du)要求高(gao)(gao)，由于PCB上的(de)(de)(de)(de)電路(lu)元件越來(lai)越小(xiao)，阻焊(han)印(yin)(yin)刷(shua)(shua)的(de)(de)(de)(de)對(dui)(dui)(dui)(dui)位精度(du)必須(xu)達(da)到極高(gao)(gao)水平；油(you)墨(mo)控制難(nan)度(du)大，油(you)墨(mo)的(de)(de)(de)(de)均勻性(xing)和(he)(he)附著(zhu)性(xing)對(dui)(dui)(dui)(dui)印(yin)(yin)刷(shua)(shua)質量至(zhi)關重(zhong)要，但控制油(you)墨(mo)的(de)(de)(de)(de)均勻性(xing)和(he)(he)附著(zhu)性(xing)難(nan)度(du)較大；生(sheng)產效率需求高(gao)(gao)，阻焊(han)印(yin)(yin)刷(shua)(shua)過程的(de)(de)(de)(de)復(fu)雜(za)性(xing)和(he)(he)對(dui)(dui)(dui)(dui)精度(du)的(de)(de)(de)(de)要求使得提(ti)高(gao)(gao)生(sheng)產效率面臨挑戰。

為了克(ke)服這些困(kun)難，機器(qi)視覺技(ji)術被廣(guang)泛應用于(yu)PCB板阻焊印刷中。機器(qi)視覺通過高(gao)(gao)分(fen)辨(bian)率(lv)(lv)的相機和(he)先進的圖像處(chu)理(li)算法，可以實(shi)現對PCB上(shang)微小標識和(he)電(dian)路的高(gao)(gao)精度識別與對位，從而大大提高(gao)(gao)印刷的準(zhun)確性和(he)效率(lv)(lv)。

雙翌WiseAlign視覺對(dui)(dui)位軟(ruan)件(jian)是一款專為(wei)印刷(shua)行(xing)業自主(zhu)研發的(de)(de)(de)簡易(yi)型(xing)(xing)CCD視覺對(dui)(dui)位軟(ruan)件(jian)，具有方便的(de)(de)(de)圖像學習功能、簡捷的(de)(de)(de)操(cao)(cao)作(zuo)流(liu)(liu)程、高(gao)超的(de)(de)(de)對(dui)(dui)位速度(du)和精(jing)度(du)等特點。該軟(ruan)件(jian)在(zai)PCB板阻焊印刷(shua)中的(de)(de)(de)應用主(zhu)要(yao)體(ti)現在(zai)高(gao)精(jing)度(du)對(dui)(dui)位，利用先進的(de)(de)(de)圖像處理(li)技術和算(suan)法，對(dui)(dui)位精(jing)度(du)可(ke)達微米級（μm），確保印刷(shua)的(de)(de)(de)準確性和質量；快速對(dui)(dui)位速度(du)，高(gao)效的(de)(de)(de)圖像處理(li)算(suan)法和優化(hua)的(de)(de)(de)工作(zuo)流(liu)(liu)程使得對(dui)(dui)位時間可(ke)以在(zai)0.4秒內甚至更快完成，大大縮短了生產(chan)周(zhou)期；簡單易(yi)用，簡捷的(de)(de)(de)操(cao)(cao)作(zuo)流(liu)(liu)程和方便的(de)(de)(de)圖像學習功能使得操(cao)(cao)作(zuo)人員可(ke)以快速上手并(bing)熟練掌(zhang)握；以及提(ti)高(gao)生產(chan)效率(lv)和穩(wen)定性，實現對(dui)(dui)不(bu)同型(xing)(xing)號產(chan)品的(de)(de)(de)快速切(qie)換(huan)和調試，減少設備更換(huan)和調試時間，提(ti)高(gao)設備運行(xing)效率(lv)和穩(wen)定性，降低廢品率(lv)和生產(chan)成本。

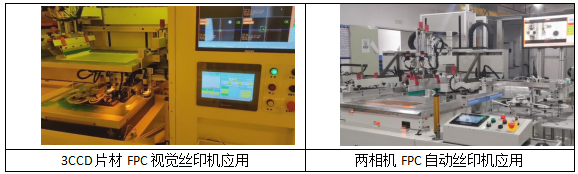

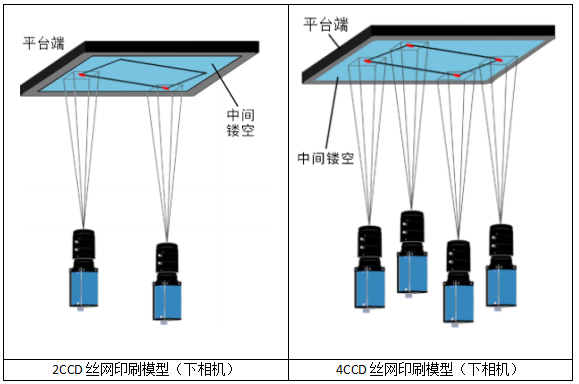

WiseAlign視(shi)覺對位系統在絲(si)網印刷案(an)例(li)中的應(ying)用模型如(ru)下(xia)：

WiseAlign-2C雙相機自對位(wei)系(xi)統在(zai)工業(ye)自動化領域(yu)應用極為廣泛(fan)，軟件的(de)(de)界面(mian)操(cao)作(zuo)簡(jian)便(bian)，便(bian)于用戶快速(su)上手。在(zai)此案例(li)中，設備利用WiseAlign視覺對位(wei)軟件進行(xing)高精度(du)、高速(su)度(du)的(de)(de)對位(wei)作(zuo)業(ye)，快速(su)進行(xing)網(wang)板的(de)(de)對齊(qi)，保(bao)證(zheng)了油墨(mo)在(zai)印(yin)刷(shua)的(de)(de)時候能準確無誤，在(zai)FPC印(yin)刷(shua)中的(de)(de)對位(wei)精度(du)可(ke)達到±0.03mm，且對位(wei)過程在(zai)0.4秒內即可(ke)完成(cheng)。

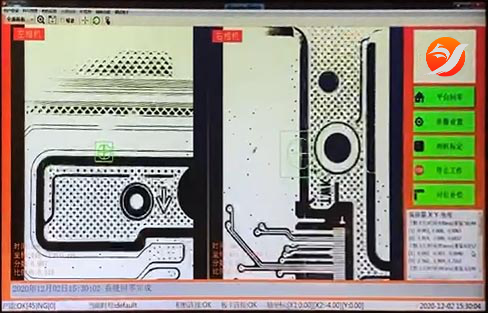

WiseAlign-2C應(ying)用的軟(ruan)件主界面(mian)

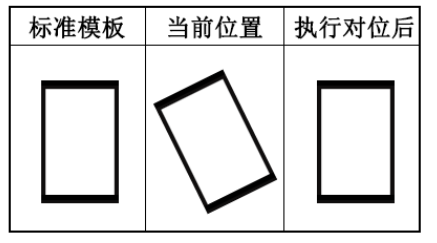

對位原理圖示

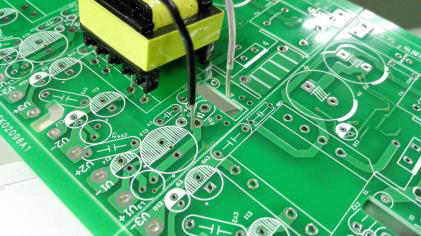

打光配置和(he)實際(ji)Mark點(dian)拍(pai)照圖如下：

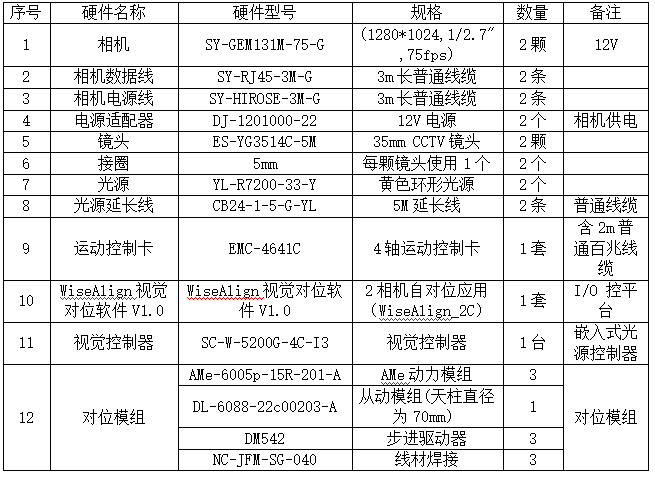

硬件配置清單如下：

此方案適用領域為:PCB片狀電路板、、柔性扁平(ping)電纜(lan)（FFC）、柔性觸(chu)摸屏、玻(bo)璃蓋(gai)板、光學薄(bo)膜、等軟(ruan)性材(cai)料、片狀材(cai)料的絲網印刷、填孔、通(tong)孔、檢測等相關工藝制造。

深圳市雙翌光電科技有限公司主要產品包括視覺對位系統、機械手視覺定位、視覺(jue)檢測、圖(tu)像(xiang)處理庫等為核心的20多(duo)款自主知識(shi)產權產品，主要客戶群體(ti)覆蓋消費(fei)電子(zi)、新(xin)能源、物(wu)(wu)流、交(jiao)通(tong)、醫藥(yao)、科研、汽車制造業(ye)、光伏(fu)半導體(ti)、倉(cang)儲物(wu)(wu)流行(xing)(xing)業(ye)等領(ling)域。產品已在眾多(duo)客戶上(shang)線使用，技術先(xian)進，性能穩定，運行(xing)(xing)順暢，助力客戶減員增效，實現自動(dong)化轉型(xing)升級(ji)。
