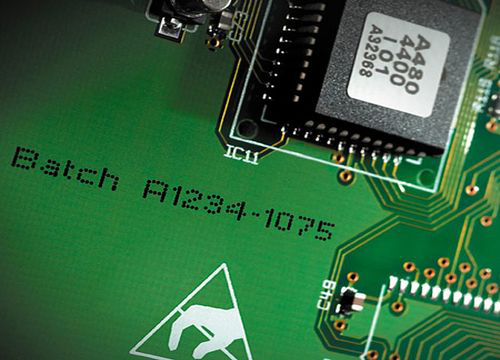

PCB板(ban)(ban)符文標識(shi)的重要性不(bu)言而喻(yu)，它們不(bu)僅(jin)承載著電路(lu)(lu)板(ban)(ban)上各(ge)元(yuan)器件的身份(fen)信息，還直接(jie)(jie)關聯(lian)到電路(lu)(lu)的連接(jie)(jie)準確(que)(que)性、設備的維修與調試，以及整(zheng)體產品的性能和(he)可靠性。這些符文標識(shi)通常使用絲印(yin)機進行絲網印(yin)刷完(wan)成(cheng)，確(que)(que)保在復雜(za)的電路(lu)(lu)板(ban)(ban)生產過程中，每(mei)個元(yuan)器件都能被準確(que)(que)無誤地識(shi)別和(he)定位。

而在PCB板的(de)(de)絲(si)網(wang)印刷(shua)流程中，WiseAlign視覺對位(wei)軟(ruan)件扮演了(le)(le)核心驅動者的(de)(de)角色。該軟(ruan)件專為(wei)行業內追求(qiu)極致精(jing)(jing)度(du)的(de)(de)對位(wei)任務而打(da)造，能(neng)夠精(jing)(jing)準捕捉并精(jing)(jing)確對齊PCB板上那些(xie)細(xi)微(wei)的(de)(de)標(biao)識(shi)和錯綜復雜的(de)(de)電路布局。其(qi)依托尖端(duan)的(de)(de)圖(tu)像分析技術和精(jing)(jing)細(xi)算法，實現了(le)(le)微(wei)米級（μm）甚至更高的(de)(de)亞米級別，絲(si)印中大致精(jing)(jing)度(du)能(neng)做到，如±0.002mm級別的(de)(de)卓(zhuo)越對位(wei)精(jing)(jing)度(du)。這種高度(du)的(de)(de)準確性不僅(jin)確保了(le)(le)印刷(shua)圖(tu)案的(de)(de)清晰(xi)無誤，還極大地減(jian)少了(le)(le)因(yin)對位(wei)誤差產(chan)生的(de)(de)次品，從而提升(sheng)了(le)(le)產(chan)品質量。

WiseAlign視覺對位軟件以其高效的圖像處理機制和優化的工作流程，顯著加速了對位過程。在此類應用實例中，這一過程能在瞬間完成，快至0.3秒，根據需求也能夠更短，極大地縮短了生產周期，為大規模、連續性的PCB板印刷生產注入了強勁動力，有效提升了整體的生產效率。

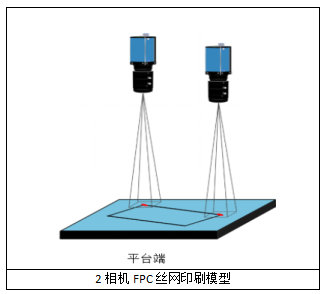

WiseAlign視覺對位系統在此PCB標識絲(si)印中的應用模型(xing)如下：

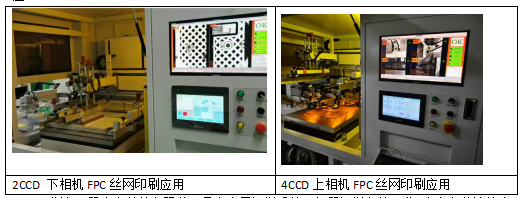

WiseAlign-2C雙相(xiang)機(ji)自(zi)對位(wei)和WiseAlign-4C四相(xiang)機(ji)自(zi)對位(wei)在工(gong)業自(zi)動化中(zhong)應用(yong)(yong)非常廣(guang)泛，機(ji)構工(gong)藝簡單易(yi)實現(xian)，軟件操作(zuo)簡單容(rong)易(yi)上手。此案例中(zhong)使用(yong)(yong)軟件進行高精(jing)度的對位(wei)應用(yong)(yong)，FPC柔性線(xian)路板(ban)對位(wei)精(jing)度可(ke)達±0.02mm，對位(wei)時間(jian)在0.4s內完成。

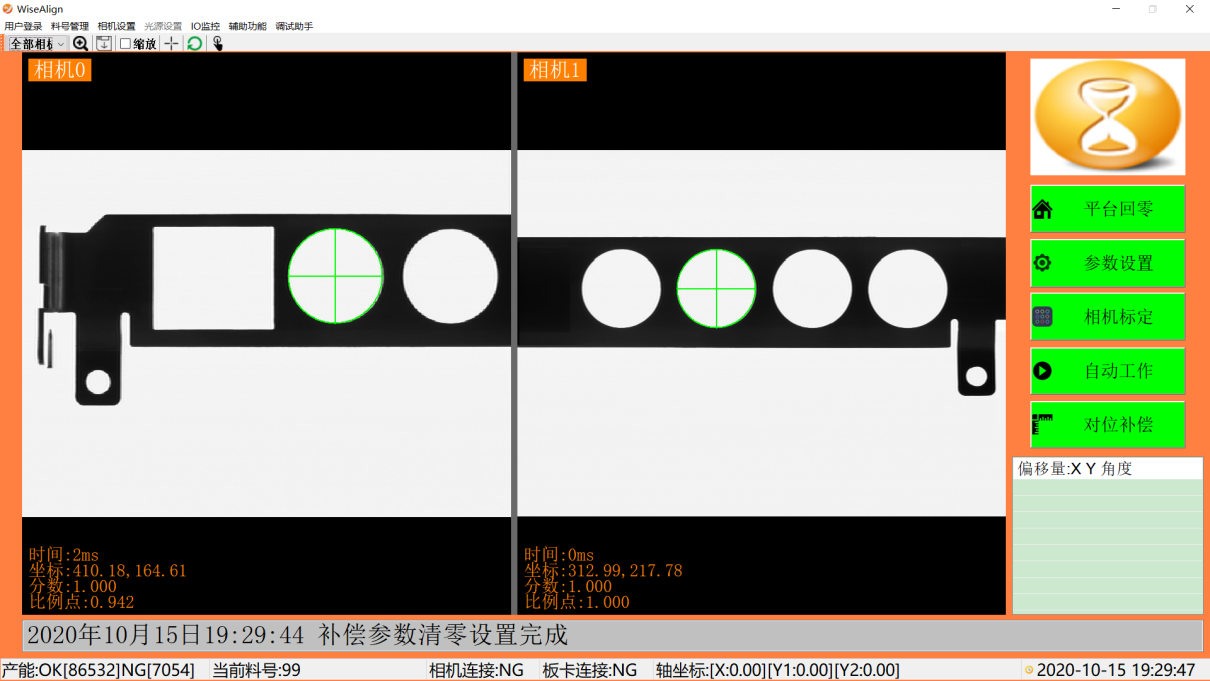

WiseAlign-2C軟件主界(jie)面

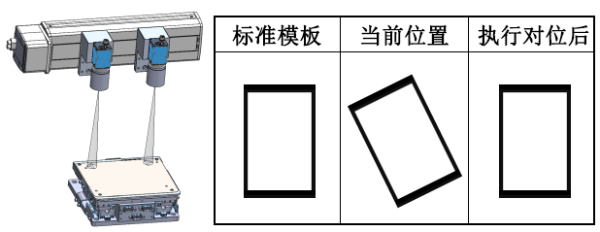

對位原理圖示(shi)

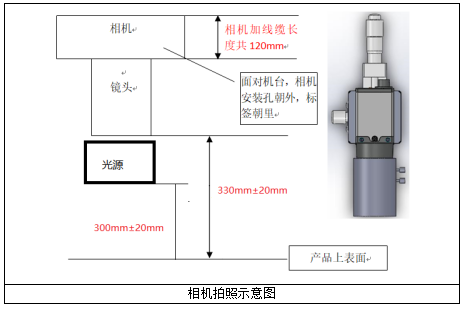

打光(guang)配置(zhi)如下：

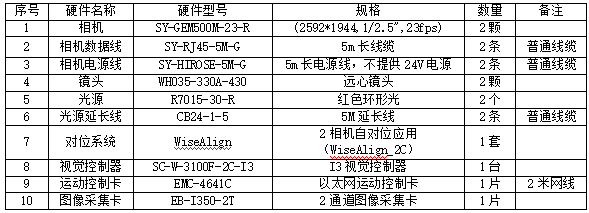

硬件配置(zhi)清單如下：

此方案(an)適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電(dian)纜（FFC）、集成電(dian)路（IC）、塑料外殼和面板、陶(tao)瓷基板、多層板等電(dian)子元器件的(de)表面絲網印刷(shua)、填(tian)孔、通孔相關工藝制造。

深圳市雙翌光電科技有限公司是專(zhuan)注于視覺(jue)(jue)系統(tong)及機器視覺(jue)(jue)部(bu)件研發、生(sheng)產(chan)和營銷的(de)高科技企業(ye)，是專(zhuan)業(ye)的(de)機器視覺(jue)(jue)核心部(bu)件及解決方案提(ti)供商(shang)。雙翌視覺(jue)(jue)堅守“持續創新(xin)”的(de)理念，目(mu)前已經成功在消費電子、新(xin)能(neng)源、半(ban)導體、汽車(che)、物流、交(jiao)通、醫藥、科研等行業(ye)為客(ke)戶提(ti)供優質的(de)產(chan)品和定制化的(de)視覺(jue)(jue)解決方案。

 PCB符文標(biao)識絲網印刷應(ying)用
