一、6413串口設置RS-485方法說明

1、COM1串口設置(zhi)485模(mo)式：

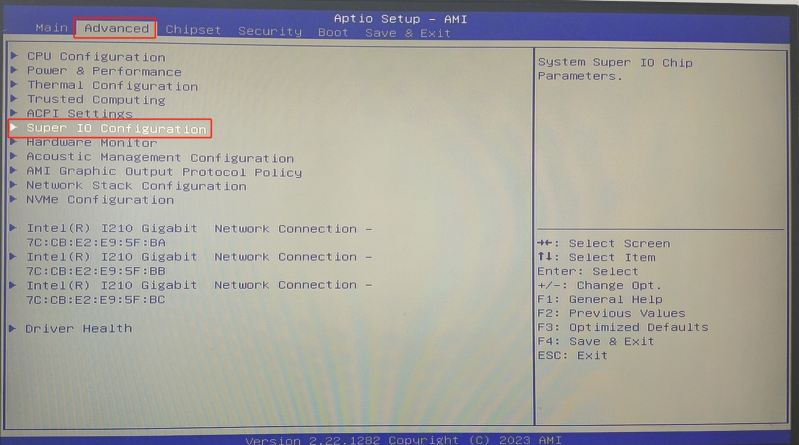

a.進入BIOS選(xuan)擇“Advanced”頁面中，選(xuan)擇“Super IO Configuration”

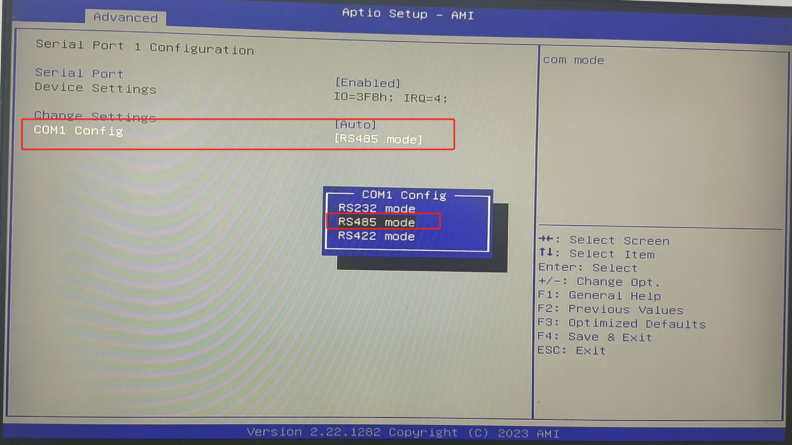

b.選(xuan)擇“com1”所在的選(xuan)項，回車，選(xuan)擇“RS485 mode”模式，回車，按“F4”保存退(tui)出

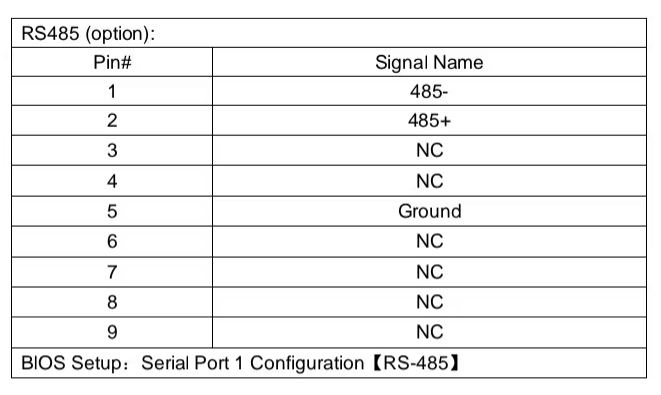

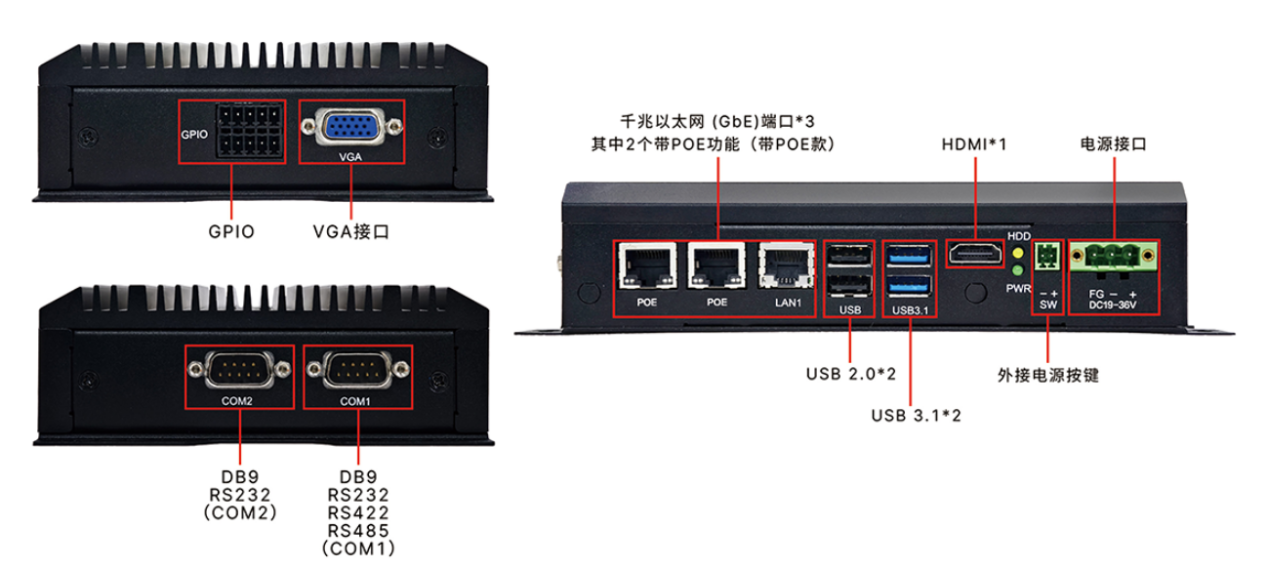

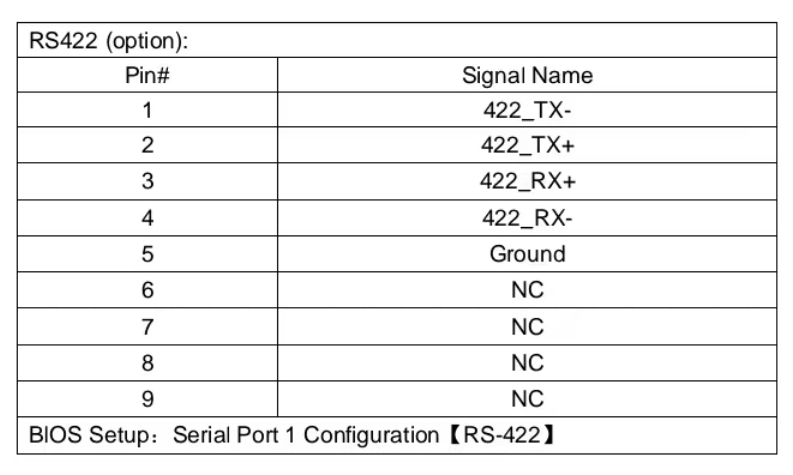

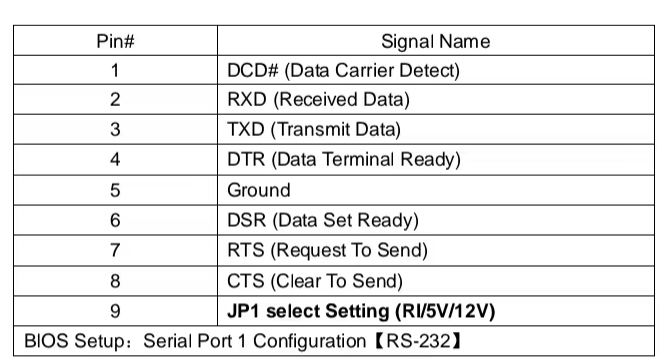

c.6413的串口定義

232

422

485

二、RS-485 測試方法

CV-GL系列恒(heng)壓數字光(guang)源(yuan)控(kong)(kong)制(zhi)器為數字光(guang)源(yuan)控(kong)(kong)制(zhi)器。256級(ji)亮度(du)調(diao)節，輸(shu)出(chu)亮度(du)支(zhi)持(chi)手動調(diao)節和軟件調(diao)節，軟件調(diao)節支(zhi)持(chi)RS-232或RS-485串口通訊，我們(men)可以使用SY-DL4CH-CV-24-C-GL光(guang)源(yuan)控(kong)(kong)制(zhi)器來驗證工控(kong)(kong)機 485 串口是否可以正常工作。

1、連接線路

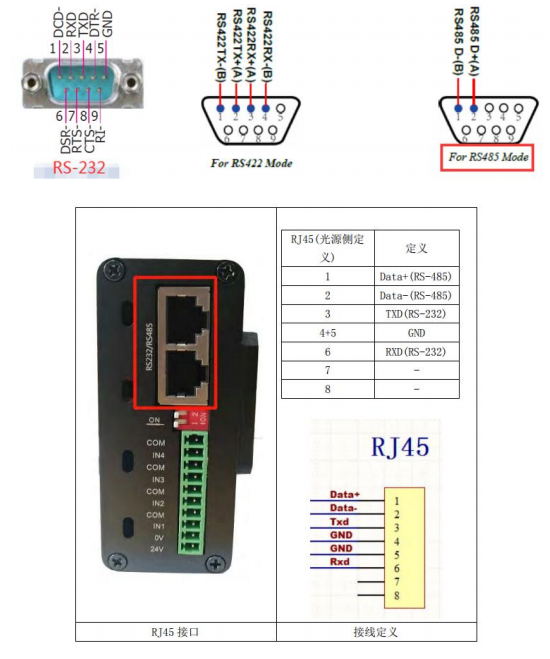

RS232/RS-422/485 定(ding)義(yi)如下圖所示，按照(zhao)定(ding)義(yi)接(jie)線：

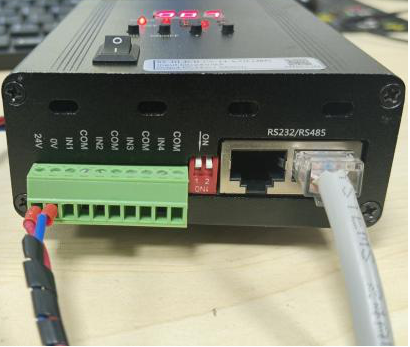

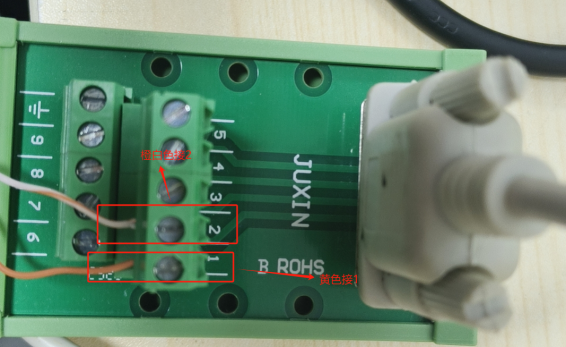

已知6413的(de)(de)485模式在COM1串口上是1,2針腳輸(shu)入輸(shu)出，需要準(zhun)備RJ45 網線將(jiang)水晶頭插(cha)入數(shu)字光源控制器的(de)(de)485 RJ45接口，將(jiang)另外一端的(de)(de)網線拆開，將(jiang)橙白色的(de)(de)線與2連(lian)接，黃色的(de)(de)線與1連(lian)接

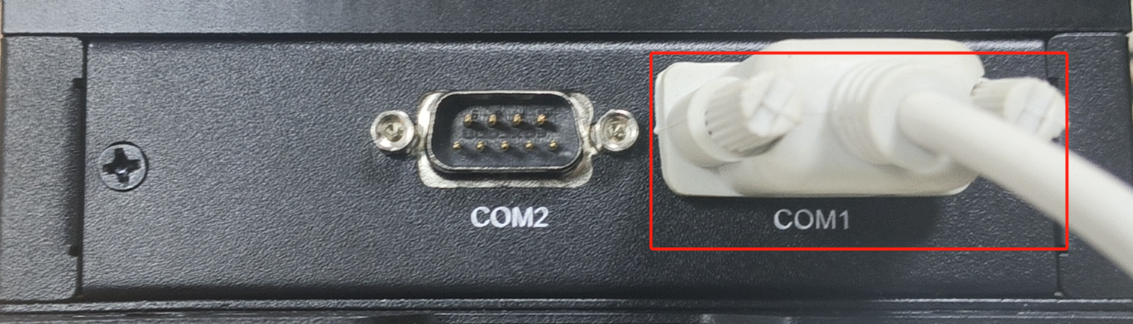

將串口線與COM1連(lian)接(jie)

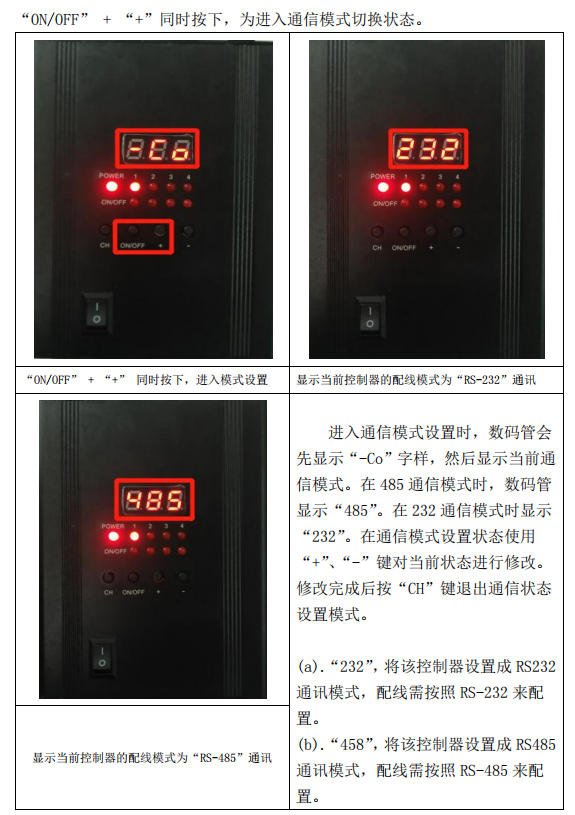

2、將SY-DL4CH-CV-24-C-GL光源(yuan)控制器通(tong)訊模(mo)式(shi)設(she)置(zhi)成 485 模(mo)式(shi)，設(she)置(zhi)方法如下：

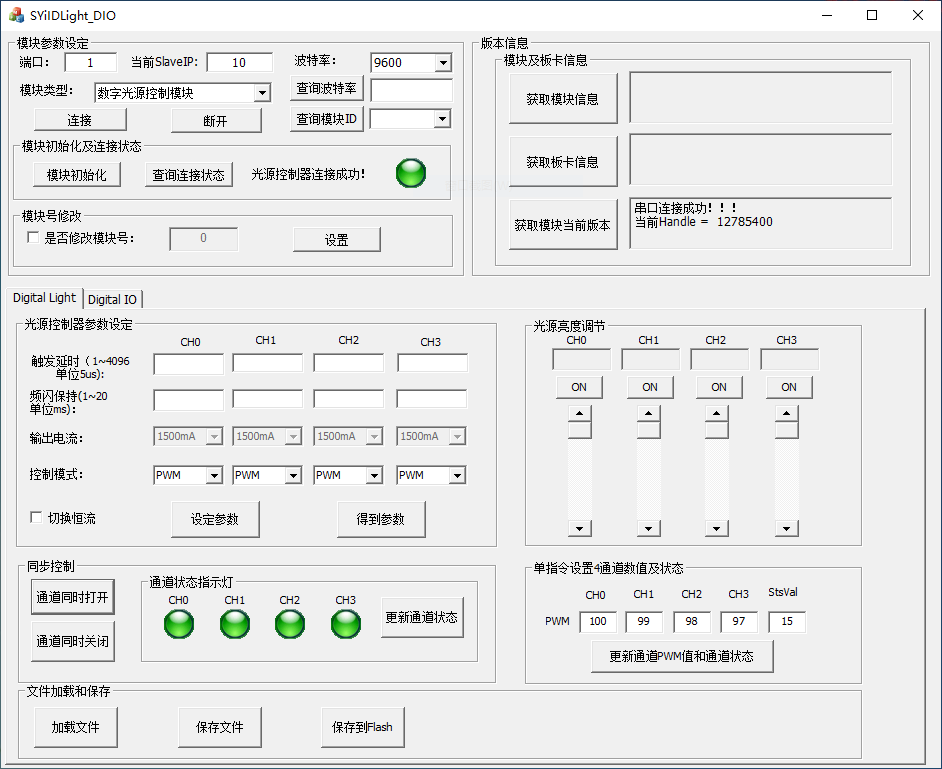

3、使用光(guang)源控制器 DEMO 軟(ruan)件測試連接是否正常

SYilDLight_DIO程序位(wei)置: C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
