一、7430 串口設置 RS-485 方法說明

1、7430工(gong)控機在BIOS頁面中無任何設(she)置

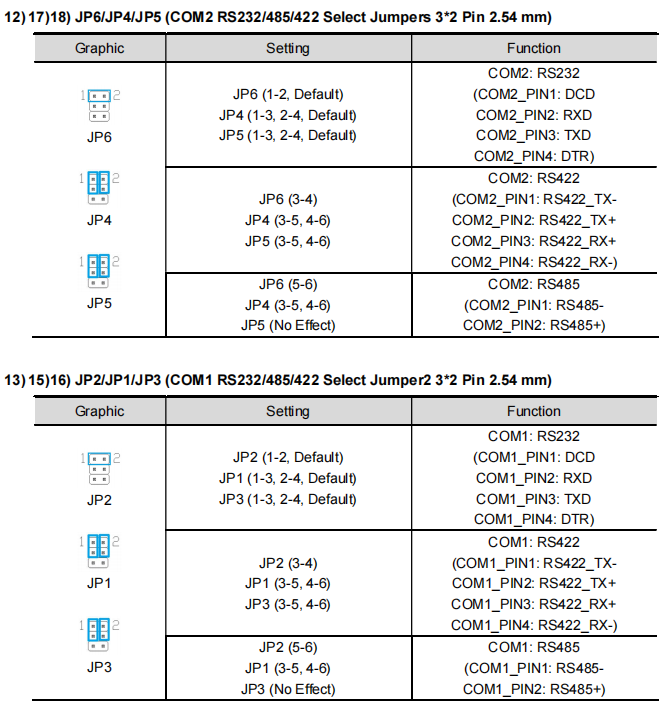

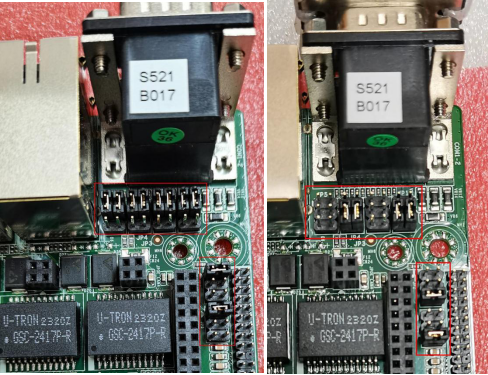

2、COM1 串口(kou)默認為 232，跳帽如(ru)下(xia)： COM1 改為 485，跳帽如(ru)下(xia)：

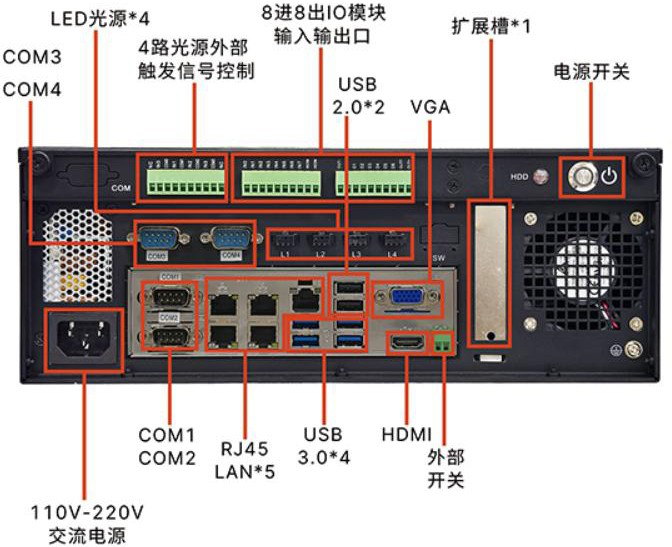

3、7430串口(kou)COM1，COM2定義，如下圖：

二、RS-485 測試方法

CV-GL系列恒壓數字(zi)光源控制器為數字光源控制器。256 級亮度調節，輸出亮度支持手動調節和軟件調節，軟件調節支持RS-232或RS-485串口通訊，我們可以使用SY-DL4CH-CV-24-C-GL光(guang)源(yuan)控制器(qi)來驗證工(gong)控機 485 串口是否可以正常工(gong)作。

1、連接線路

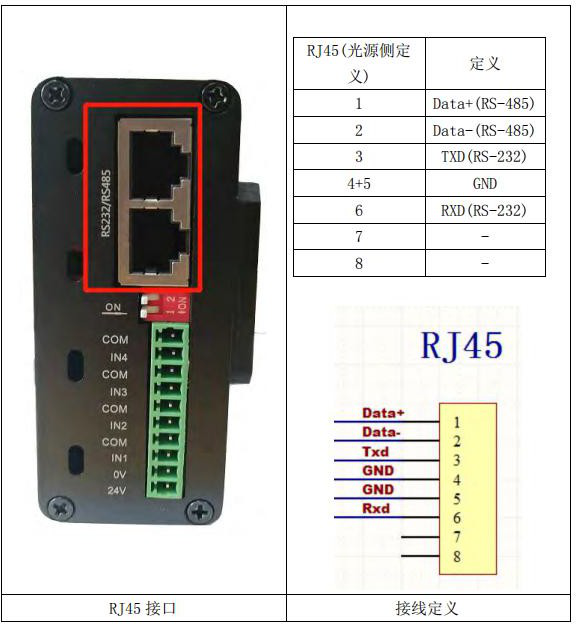

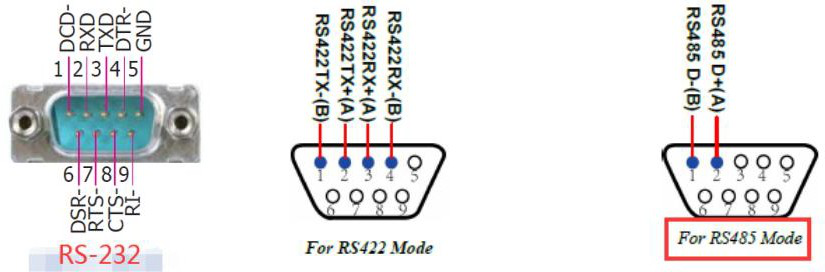

RS232/RS-422/485 定(ding)義(yi)如下圖所示，按照定(ding)義(yi)接線(xian)：

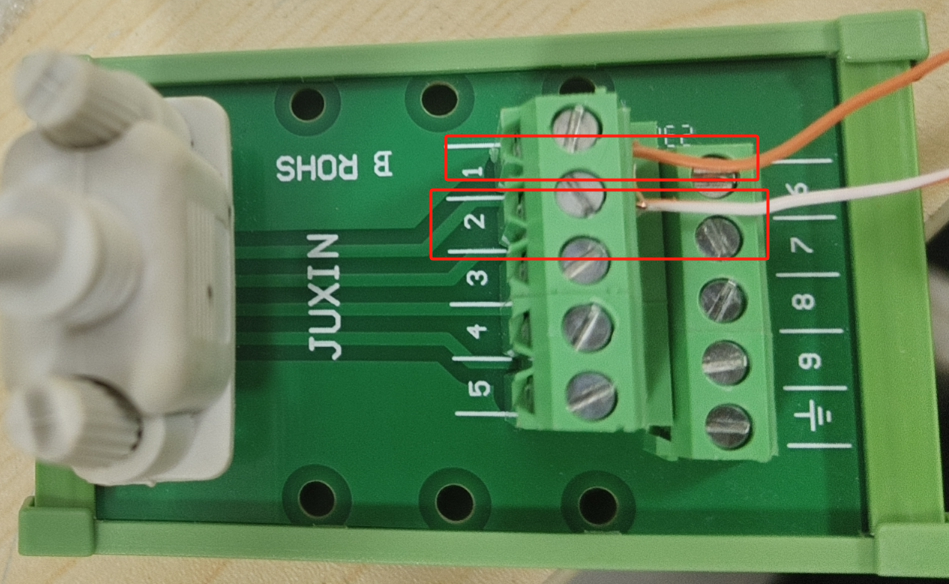

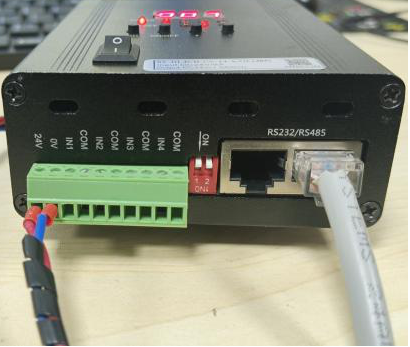

已知7430的(de)(de)485模式在COM1串口上是(shi)1,2針腳輸入(ru)輸出，需要準(zhun)備RJ45 網線將(jiang)水晶頭(tou)插(cha)入(ru)數字光源控(kong)制器的(de)(de)485 RJ45接(jie)口，將(jiang)另外一端(duan)的(de)(de)網線拆開，將(jiang)橙(cheng)白色(se)的(de)(de)線與2連(lian)接(jie)，黃色(se)的(de)(de)線與1連(lian)接(jie)

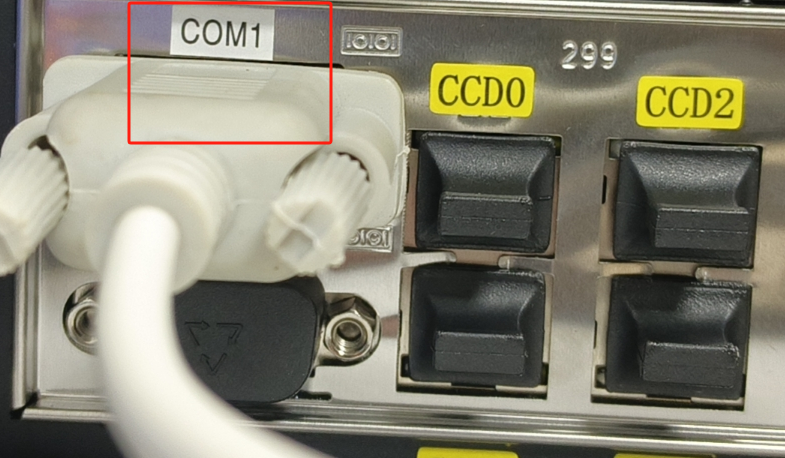

將串口線與COM1連接

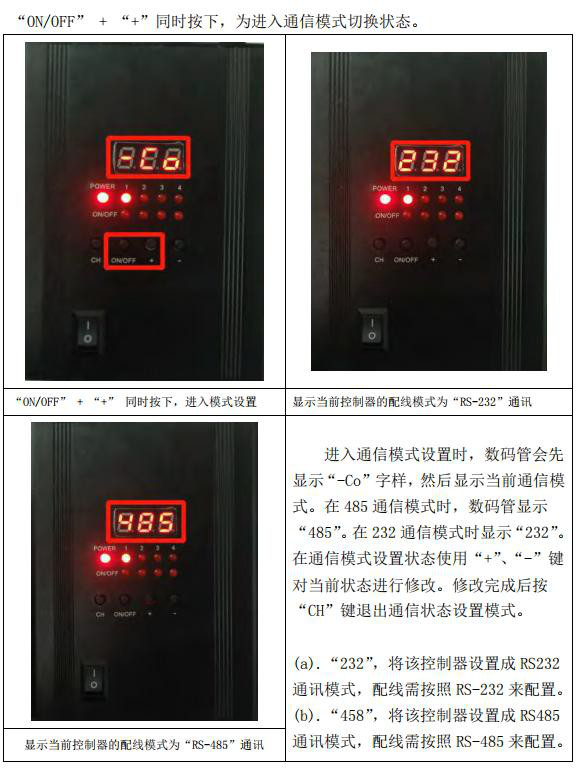

2、將SY-DL4CH-CV-24-C-GL光源控制器通訊模式設置(zhi)成 485 模式，設置(zhi)方法如下：

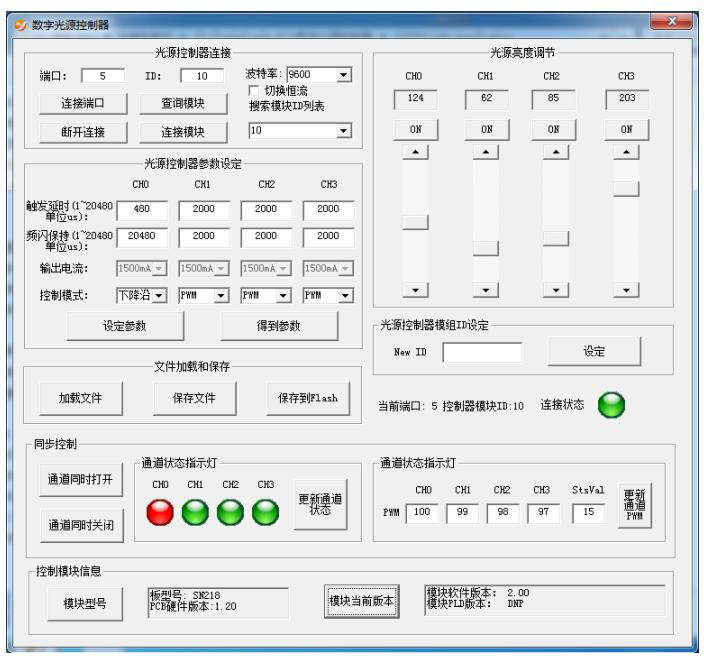

3、使(shi)用(yong)光源控(kong)制器(qi) DEMO 軟件測(ce)試連(lian)接是否正常

SYilDLight_DIO程序(xu)位置:

C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
