一、N97F串口設置RS-485方法說明

1、COM2串(chuan)口設置485模式(shi)：

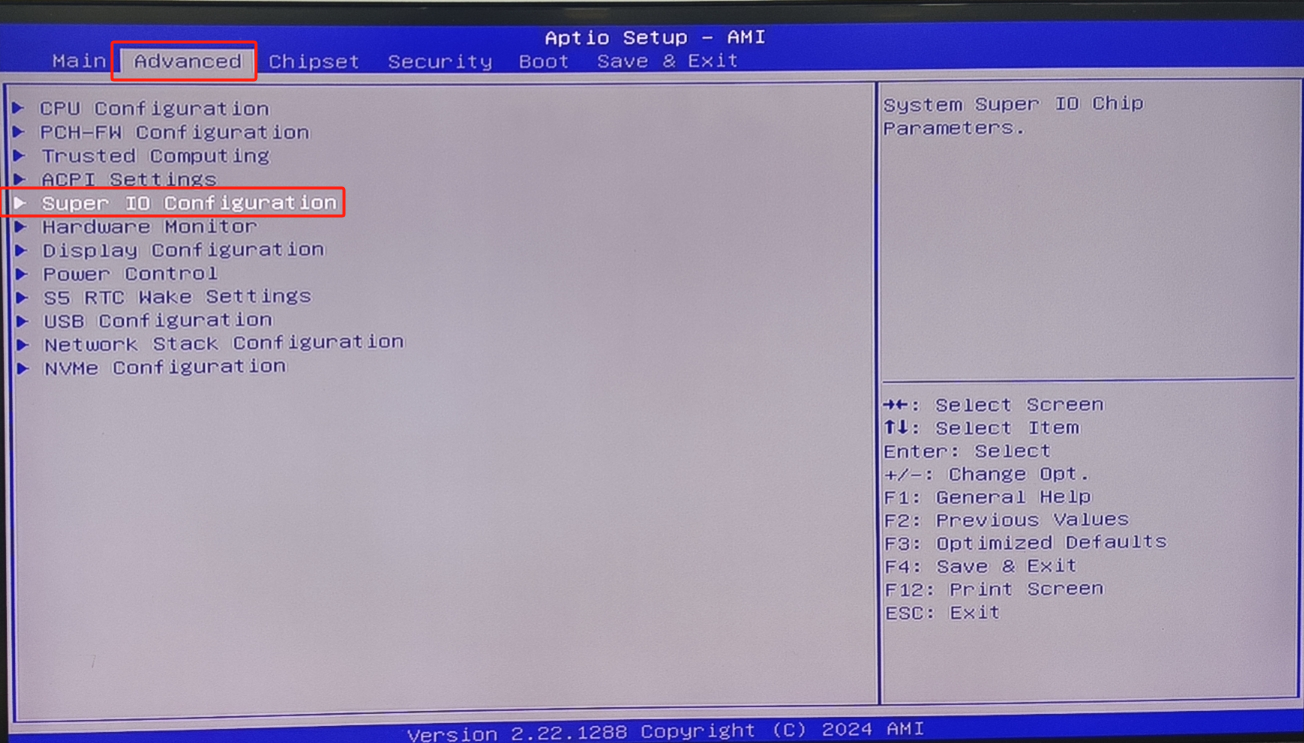

a.進入BIOS選擇“Advanced”頁面中(zhong)，選擇“Super IO Configuration”

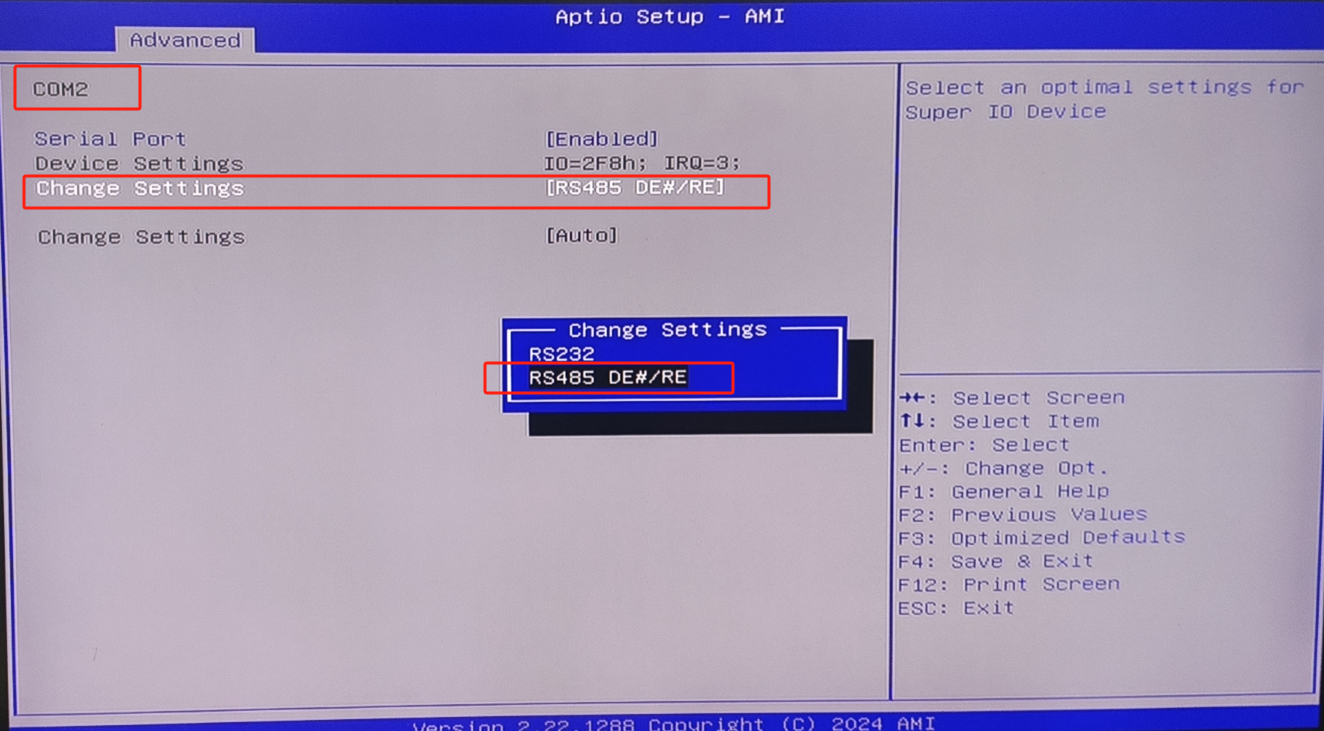

b.選(xuan)擇“com2”所在的選(xuan)項，回(hui)車，選(xuan)擇“RS485 DE#/RE”模式，回(hui)車，按“F4”保存退出

c.N97F的串口定義

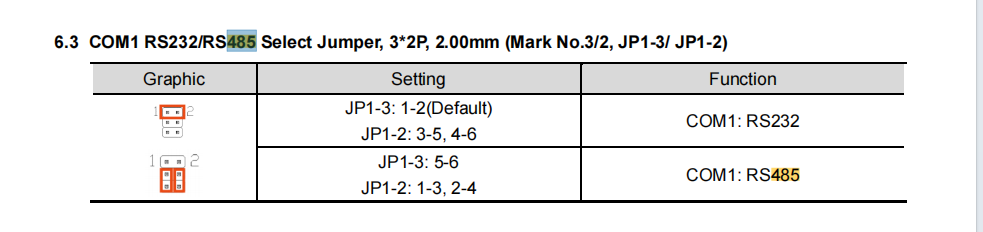

COM1:默(mo)認(ren)是(shi)232模式(shi),改成485模式(shi)需要(yao)在BIOS中設置和(he)跳帽

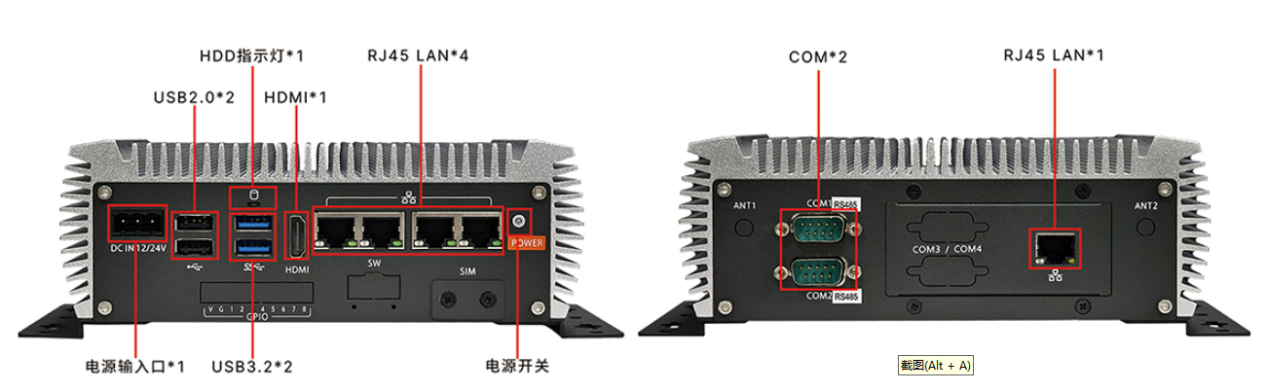

COM2:改成485模式不需要(yao)跳帽，由2(+),3(-)針腳輸(shu)出。

二、RS-485 測試方法

CV-GL系列恒壓數(shu)字(zi)光源(yuan)控制(zhi)(zhi)器為(wei)數(shu)字(zi)光源(yuan)控制(zhi)(zhi)器。256級亮度調(diao)(diao)節(jie)(jie)，輸(shu)出亮度支持手動調(diao)(diao)節(jie)(jie)和(he)軟件調(diao)(diao)節(jie)(jie)，軟件調(diao)(diao)節(jie)(jie)支持RS-232或(huo)RS-485串(chuan)口通訊，我們可(ke)以使用SY-DL4CH-CV-24-C-GL光源(yuan)控制(zhi)(zhi)器來驗證工控機 485 串(chuan)口是否(fou)可(ke)以正(zheng)常工作。

1、連接線路

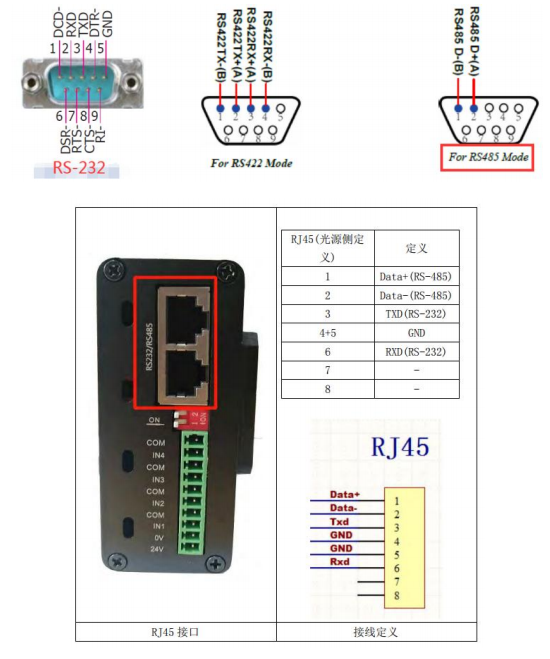

RS232/RS-422/485 定義如下(xia)圖(tu)所示(shi)，按照(zhao)定義接線：

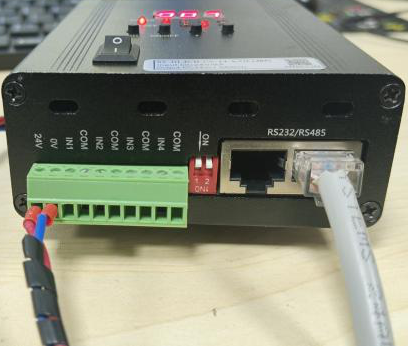

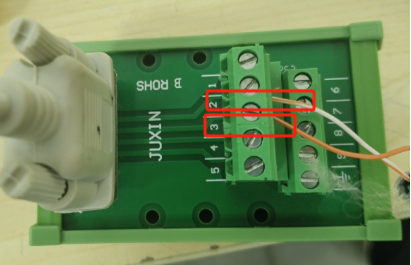

已知N97F的(de)485模式在COM2串口(kou)上是2,3針腳輸出，需要(yao)準備RJ45 網(wang)線(xian)(xian)將(jiang)水(shui)晶頭插入數字光源(yuan)控制器(qi)的(de)485 RJ45接口(kou)，將(jiang)另外一端的(de)網(wang)線(xian)(xian)拆開，將(jiang)橙白色(se)的(de)線(xian)(xian)與2連接，黃色(se)的(de)線(xian)(xian)與3連接

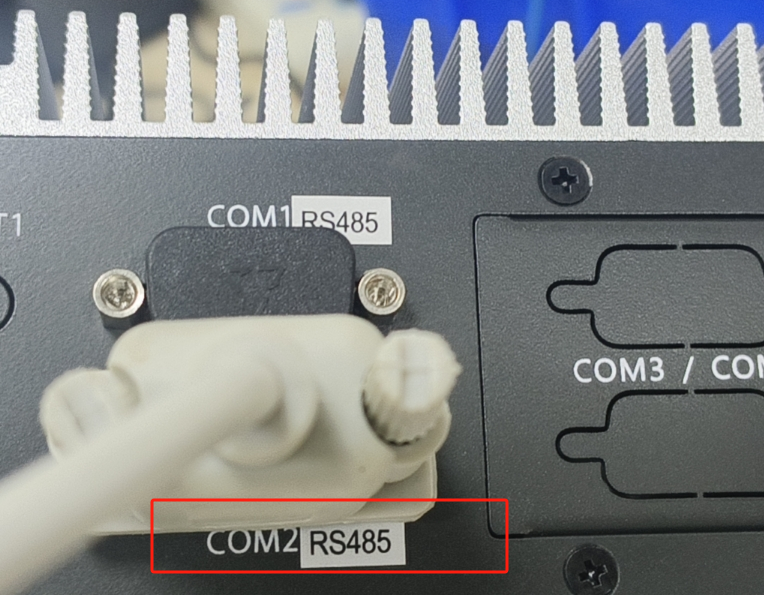

將串口線與COM2連接(jie)

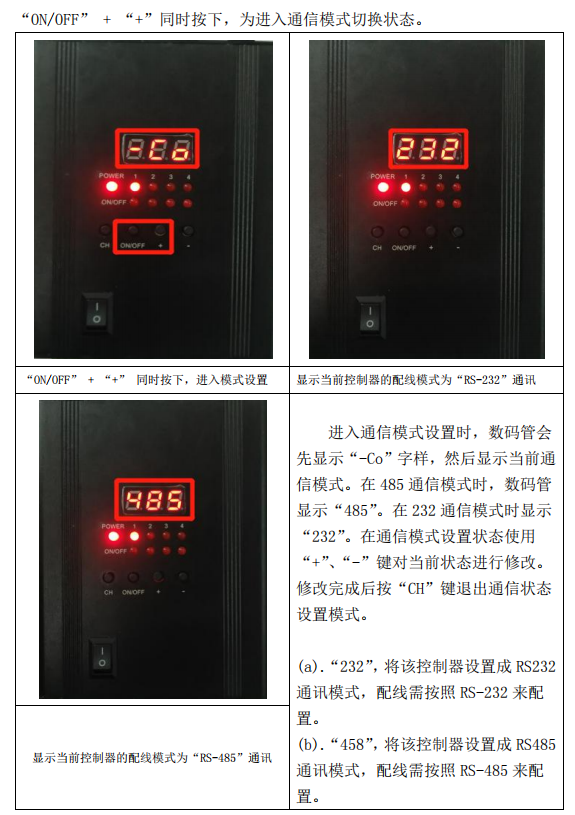

2、將(jiang)SY-DL4CH-CV-24-C-GL光源控制器(qi)通訊模式設(she)置(zhi)成 485 模式，設(she)置(zhi)方(fang)法如下：

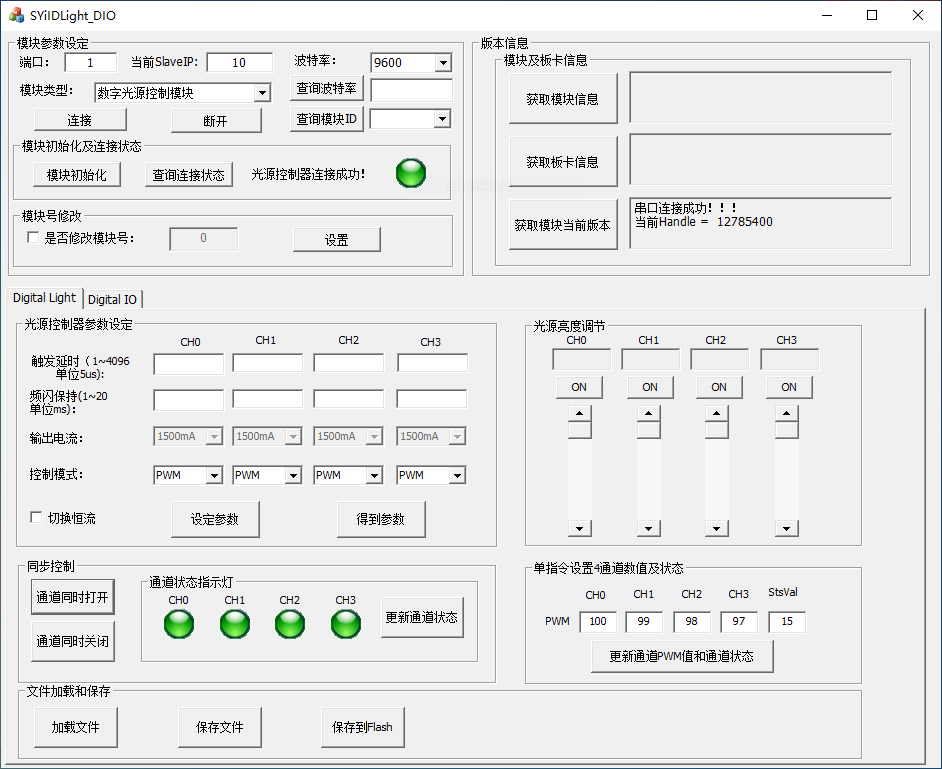

3、使用光(guang)源控(kong)制器(qi) DEMO 軟件測試連接是否正常(chang)

SYilDLight_DIO程序位置: C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
