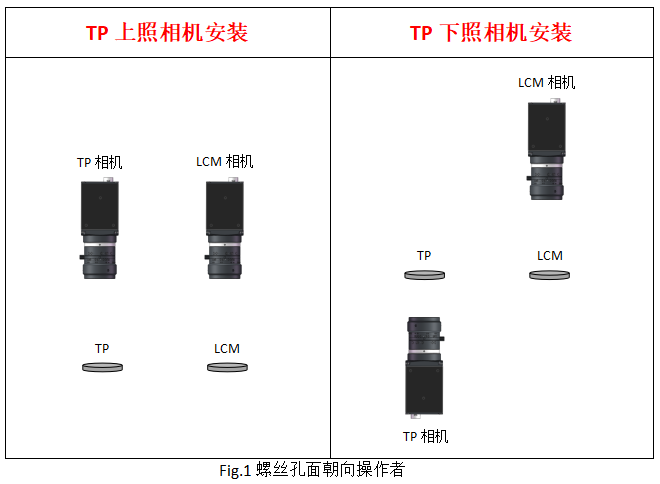

相(xiang)機(ji)的安裝方向:以操(cao)作者站立調(diao)試的位置(zhi)為(wei)基準(zhun)(一般就是顯示器的位置(zhi)),相(xiang)機(ji)的螺(luo)絲(si)孔(kong)面朝向操(cao)作者,標簽面(即正面)遠(yuan)離操(cao)作者。這樣才能保證實際圖像和顯示器圖像保持一致性,方便調(diao)試。

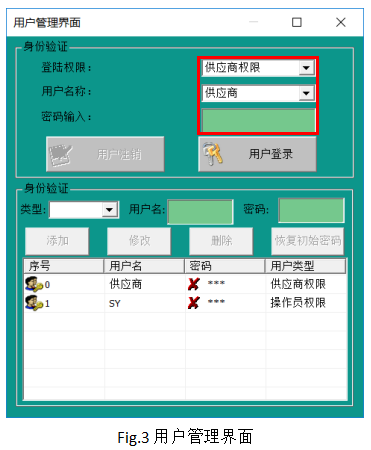

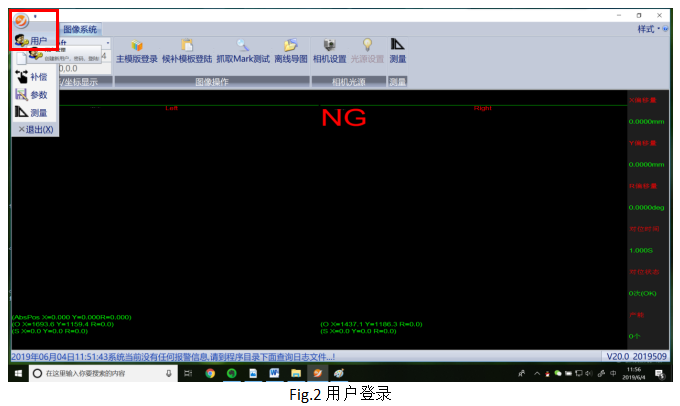

① 點擊(ji)軟件左(zuo)上角的“橙色圖標”,點擊(ji)“用戶”進入用戶設置界面;
② 用戶管理界面,輸入供應商權限密碼:“310525”,點擊“用戶(hu)登(deng)陸”,進入軟件管理權(quan)。
③ 有登陸權限,才可(ke)以(yi)設置軟件(jian)參數(shu)(shu),修改產(chan)品模板,非登陸狀態,不(bu)能(neng)更(geng)改以(yi)上數(shu)(shu)據。
設定對位平臺的待機位原則即是:使對位平臺的行程最大化。即要求對位平臺各軸到正負限位的距離相等。

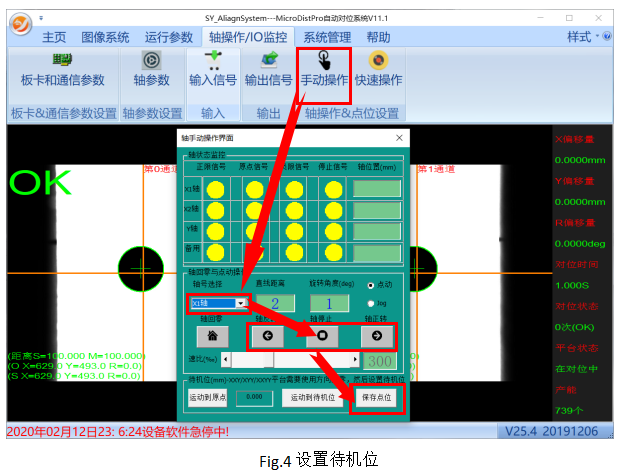

設置(zhi)待機(ji)(ji)位(wei)(wei)(wei)(wei)之前需要啟動(dong)復位(wei)(wei)(wei)(wei)進(jin)行(xing)平臺(tai)(tai)回(hui)零,回(hui)零完成后點(dian)擊“軸(zhou)操(cao)作/IO監控(kong)”->“手動(dong)操(cao)作”彈出軸(zhou)操(cao)作界面,選擇X1軸(zhou),填寫點(dian)動(dong)距離,通過手動(dong)點(dian)擊正(zheng)反轉(zhuan)操(cao)控(kong)X1軸(zhou)到(dao)限(xian)位(wei)(wei)(wei)(wei)中間位(wei)(wei)(wei)(wei)置(zhi),最后點(dian)“保存點(dian)位(wei)(wei)(wei)(wei)”。同(tong)理(li)設定X2軸(zhou)和Y軸(zhou)的待機(ji)(ji)位(wei)(wei)(wei)(wei)置(zhi),如此便完成了對位(wei)(wei)(wei)(wei)平臺(tai)(tai)待機(ji)(ji)位(wei)(wei)(wei)(wei)的設定。

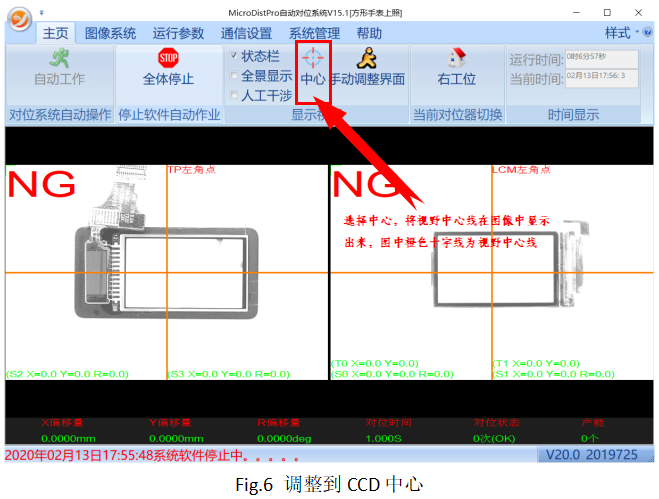

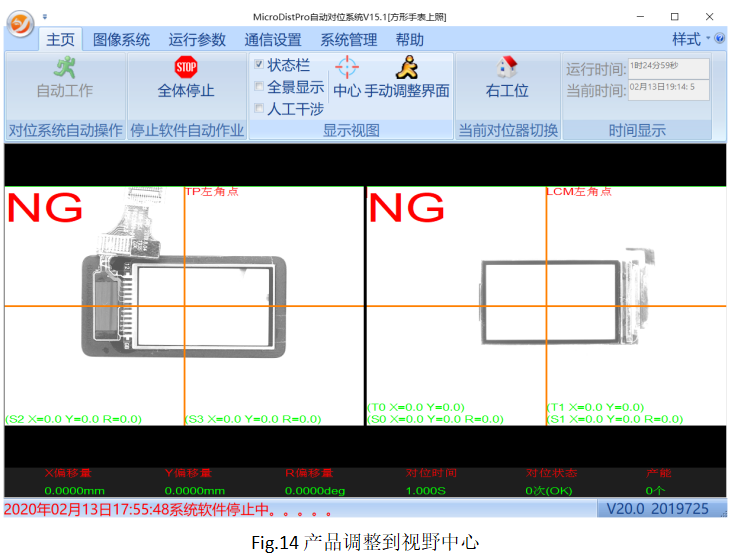

軟件上點擊(ji)中(zhong)心(xin),在圖像中(zhong)可以看到橙色的十字線(xian),這個(ge)為視野(ye)中(zhong)心(xin),在產品(pin)(pin)上料過程中(zhong),我們需要將產品(pin)(pin)放(fang)置到橙色十字交點即視野(ye)中(zhong)心(xin)位置。

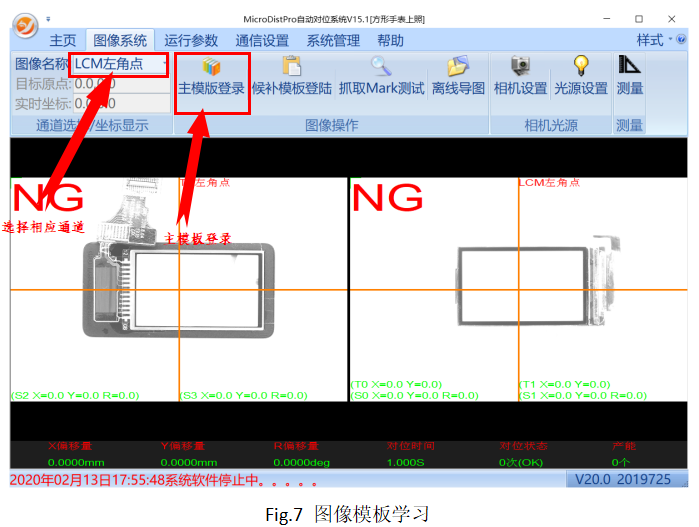

? Step1:如圖7所(suo)示,通過“通道名(ming)稱”處選(xuan)擇我們要進行(xing)模(mo)板學習(xi)的(de)通道:“LCM左(zuo)角點”,然(ran)后點擊“主模(mo)板登錄”進行(xing)圖像的(de)模(mo)板學習(xi)。

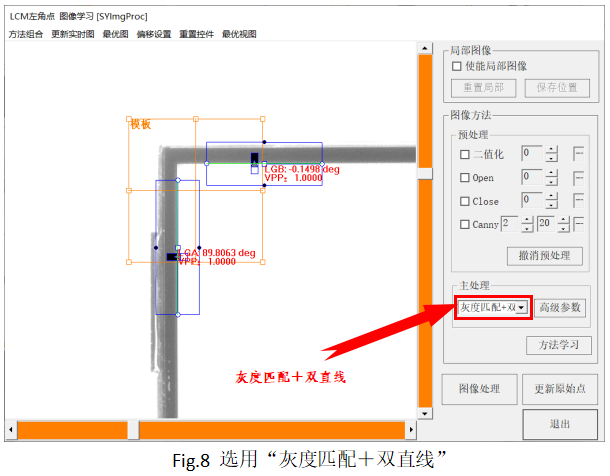

? Step2:如(ru)圖8所示,下拉重新選擇“灰度(du)匹(pi)配(pei)+雙直(zhi)線(xian)”,黃色的(de)(de)(de)模板(ban)框工具(ju)和藍(lan)色的(de)(de)(de)直(zhi)線(xian)工具(ju)則會顯示出來(lai),通過拖拽(zhuai)調整先(xian)使兩個(ge)直(zhi)線(xian)工具(ju)的(de)(de)(de)中線(xian)分別與(yu)產品(pin)的(de)(de)(de)水平邊(bian)和垂直(zhi)邊(bian)的(de)(de)(de)邊(bian)緣相接,然后(hou)調整模板(ban)框位置和大小到合適,再(zai)點擊“方法學習(xi)”,則學習(xi)記錄當(dang)前(qian)的(de)(de)(de)模板(ban)。注(zhu)意(yi)直(zhi)線(xian)工具(ju)的(de)(de)(de)極性和找邊(bian)方向。

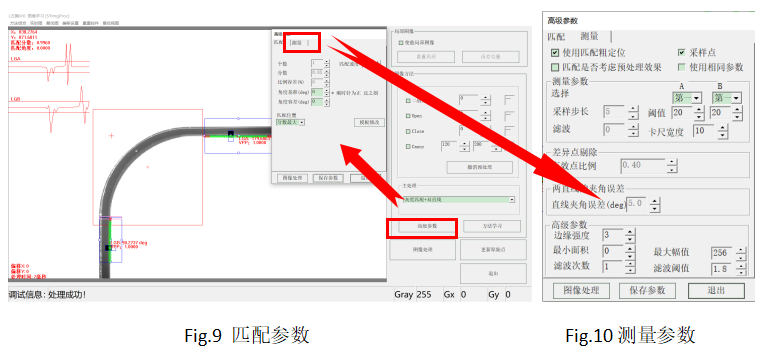

? Step3:調(diao)整(zheng)高級參(can)數(shu)。點擊“高級參(can)數(shu)”,進入(ru)高級參(can)數(shu)界面,調(diao)整(zheng)參(can)數(shu)如下圖9與圖10。可根據實際(ji)情況修改“分數(shu)”、“角(jiao)度容差(cha)”、“濾波次數(shu)”、“有效點比例”、“直線夾角(jiao)誤差(cha)”等參(can)數(shu)。
使用匹配粗定位:
抓邊工具位(wei)置是否需(xu)要關(guan)聯匹(pi)配粗定位(wei)的坐標結果,默認勾選
匹配是否考慮預處理:
采用(yong)模板(ban)匹配(pei)結(jie)果(guo)來(lai)定位(wei)抓(zhua)邊工具(ju)時,是否需要使用(yong)預處(chu)理(li)后的圖像做匹配(pei)粗定位(wei),默(mo)認不(bu)勾選
使用相同參數:
抓邊(bian)工具的(de)閾值參數分開設定還是使用相同的(de)參數,默認勾選
采樣步長:
卡(ka)尺(chi)工具間距,一般設置為卡(ka)尺(chi)寬(kuan)度的(de)1/2,這樣(yang)目標邊邊緣(yuan)的(de)采(cai)樣(yang)點就不會(hui)遺(yi)漏
閾值:
黑(hei)白(bai)灰階過度的門限值,默認值20
濾波:
濾(lv)除圖像(xiang)中的噪聲,默認值為0。目前這個(ge)參數不建議使用
卡尺寬度:
卡(ka)尺工具的寬(kuan)(kuan)度(du),例(li)如卡(ka)尺寬(kuan)(kuan)度(du)是(shi)10代表(biao)會在是(shi)個像素點的寬(kuan)(kuan)度(du)范圍內取(qu)到一個有(you)效點。默認(ren)值(zhi)為(wei)10
有效點比例:
有(you)效點的上(shang)限(xian)值,默認值為0.5
聚類:
該(gai)功能不建議使用,默認(ren)為不勾選
直線夾角誤差:
直線夾(jia)角誤(wu)差(cha)(與90比較)的(de)上限
邊緣強度:
周圍象素(su)(su)灰(hui)(hui)度(du)有階躍(yue)變化(hua)的(de)(de)那些象素(su)(su)的(de)(de)集合,例(li)如設置(zhi)為(wei)(wei)3代表(biao)軟件會用相鄰3個像(xiang)素(su)(su)的(de)(de)灰(hui)(hui)階進(jin)行比較得出一個像(xiang)素(su)(su)跳(tiao)變的(de)(de)像(xiang)素(su)(su)點。這種方式求(qiu)出的(de)(de)像(xiang)素(su)(su)跳(tiao)動點相對穩定一下。默(mo)認值為(wei)(wei)3
濾波次數:
執行濾波的次數,默(mo)認(ren)值為1
濾波強度:
執行濾波(bo)的強(qiang)度(du),默認值為1.8,值越小濾波(bo)強(qiang)度(du)越大
“分數(shu)”是限定(ding)模(mo)板匹(pi)配度(du)相似度(du)的(de)參數(shu),范圍(wei):0~1,代(dai)表圖(tu)像與模(mo)板相似度(du)必須高于該設(she)定(ding)值。否則認為NG。
“角度容差”是限(xian)定(ding)匹配角度范(fan)圍(wei)的(de)參數,范(fan)圍(wei):0°~ 180°,代表允許角度偏(pian)差范(fan)圍(wei):±0°~±180°。超(chao)出則(ze)NG。
“直(zhi)線夾角(jiao)誤差(cha)”是水平(ping)邊與垂(chui)直(zhi)邊夾角(jiao)與標準90°之間的誤差(cha)允許范圍。超出(chu)則NG。

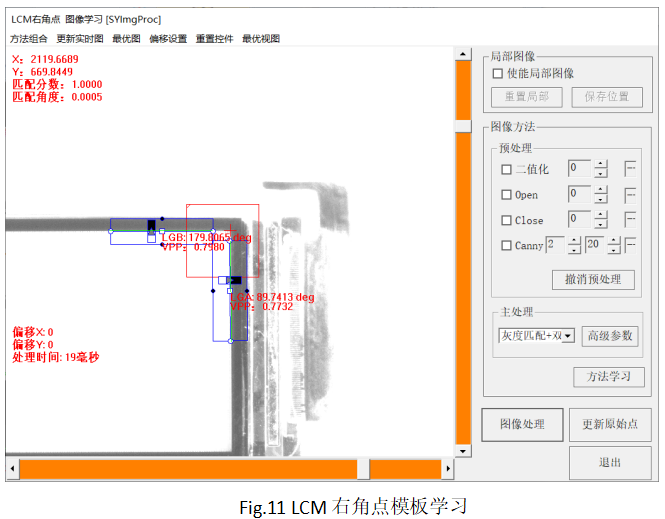

? Step4:學習(xi)LCM右角點的模板,方法與前面相同(tong)

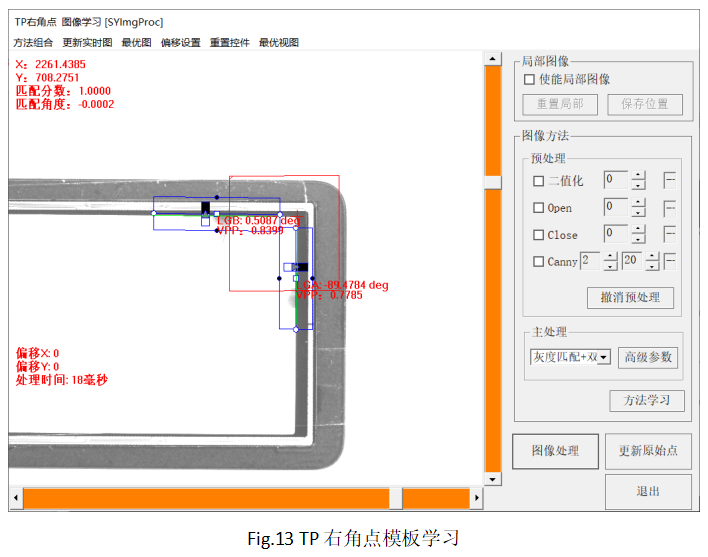

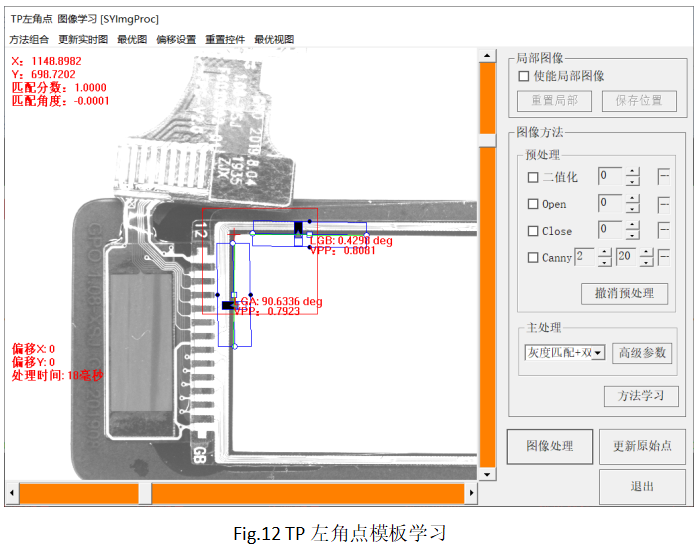

? Step5:相同(tong)的方法(fa)學習TP的左角(jiao)點(dian)(dian)模(mo)板和右角(jiao)點(dian)(dian)模(mo)板。

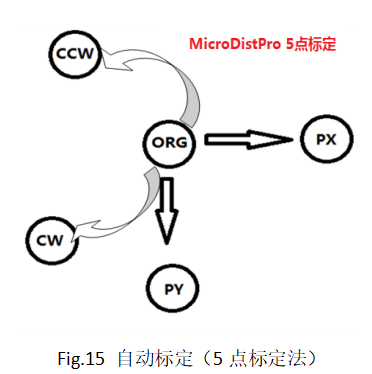

相機(ji)自動標定流(liu)程主要(yao)目的(de)是建立(li)相機(ji)和對位平臺(tai)的(de)關系。
相(xiang)(xiang)機(ji)標定(ding),通過機(ji)器手平(ping)臺自動完成相(xiang)(xiang)機(ji)和平(ping)臺的關系建立,特別方便客戶換型,用(yong)戶只需要1分鐘即可完成標定(ding)。

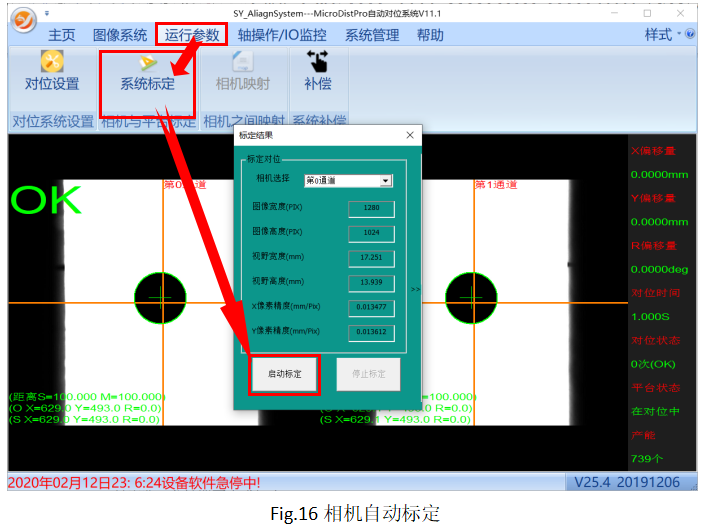

系統全體停止的(de)狀態下點(dian)擊“運(yun)行(xing)參數”->“系統(tong)標(biao)定(ding)”,彈出標(biao)定(ding)界面(mian)后,點(dian)擊“啟動標(biao)定(ding)”即可開始標(biao)定(ding),系統(tong)提示標(biao)定(ding)完(wan)成(cheng)即完(wan)成(cheng)標(biao)定(ding)。
相機(ji)(ji)映射的目(mu)的是建立對(dui)象相機(ji)(ji)與目(mu)標相機(ji)(ji)之間的關(guan)系(xi)。

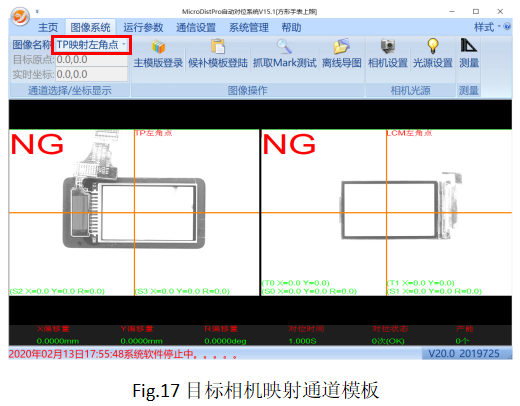

? Step1:將方(fang)形TP放(fang)置到治具(ju)上通(tong)過(guo)模組搬(ban)運到目標相機下(xia)。制(zhi)作映射通(tong)道的左角(jiao)點模板和右(you)角(jiao)點模板,方(fang)法與前(qian)面類似。見:4.2。

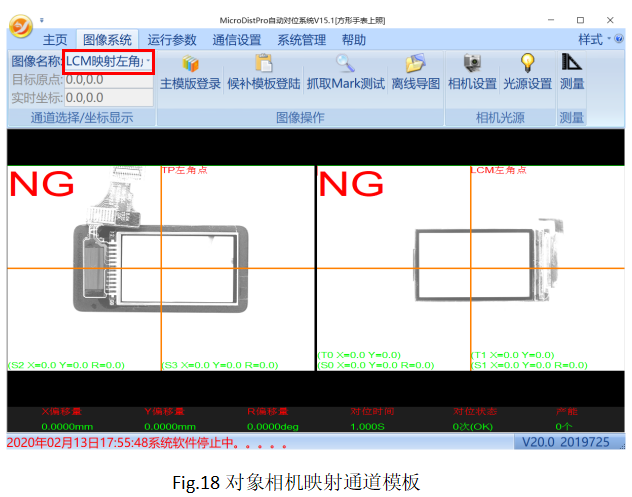

? Step2:將(jiang)TP搬(ban)運到對(dui)象相(xiang)機下,學習對(dui)象相(xiang)機映射通道的模(mo)板,方法與前面相(xiang)同(tong)。見(jian):4.2。

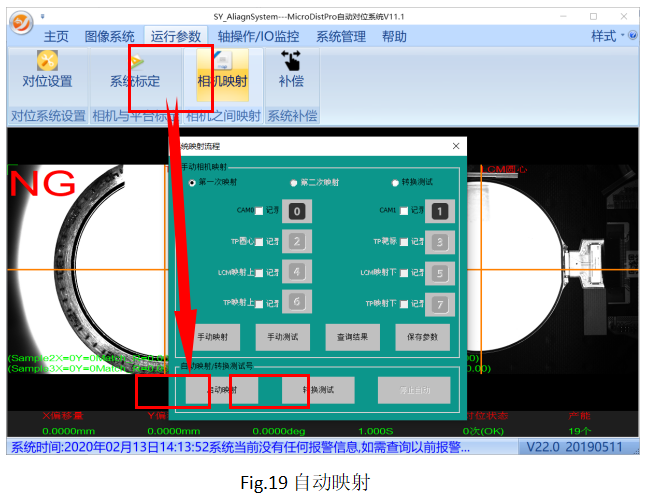

自(zi)動(dong)映(ying)射:PLC配合視(shi)覺系統完成了自(zi)動(dong)映(ying)射功(gong)能的情況下(xia)可以使用自(zi)動(dong)映(ying)射。
系統全體停止的狀態下,打開相機映射(she)界面,放置好TP,點擊(ji)“啟動映射(she)”,抓點OK完成第一次映射(she)后(hou),再點擊(ji)“轉換(huan)測試”進(jin)行一次轉換(huan)測試。
手動映射:

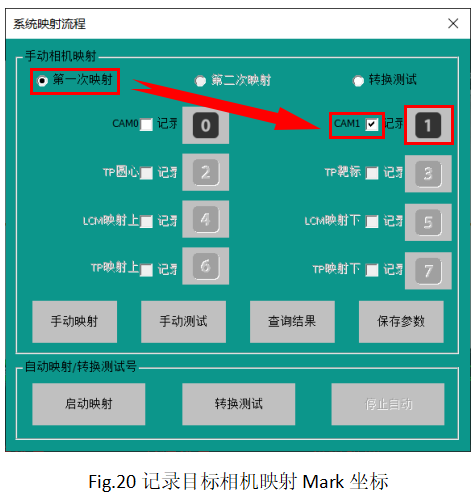

1) 系統全體停止,將方形(xing)TP搬運到目(mu)標(biao)相(xiang)機(ji)下,打開(kai)映(ying)射界面,勾選第(di)一次映(ying)射,再(zai)勾選目(mu)標(biao)相(xiang)機(ji)CAM1,點擊記錄按鈕,系統會(hui)抓取兩個Mark點的坐標(biao)。

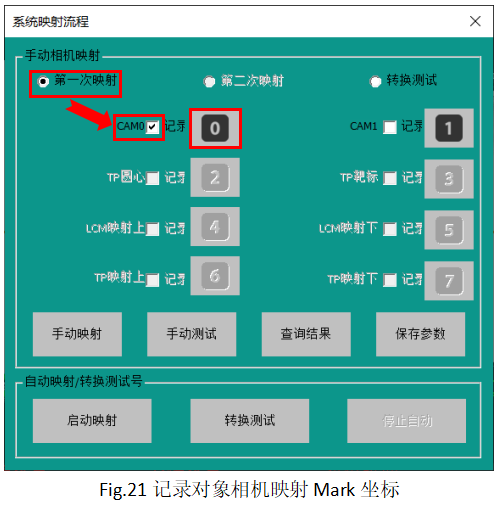

2) 通過手(shou)動控(kong)制搬(ban)運模(mo)組將TP搬(ban)運到對位平臺的(de)貼合位上,也就是對象(xiang)相(xiang)機(ji)的(de)下方。再(zai)勾選對象(xiang)相(xiang)機(ji)CAM0,點(dian)擊記(ji)錄(lu)按鈕,系統會抓取兩個Mark點(dian)的(de)坐標。

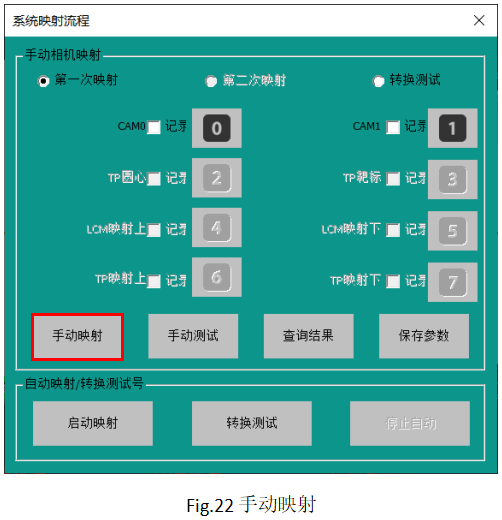

3) 點擊手動映(ying)射(she)。

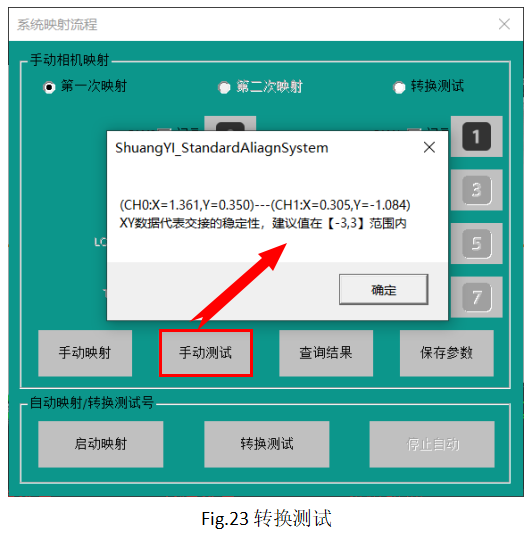

4) 重復1)、2)步驟(zou),再搬運一次TP,抓(zhua)點(dian)OK后點(dian)擊手動測試。CH數據需(xu)要(yao)在【-3~3】范圍內(nei)才算映射合格。代表(biao)產品交接穩定,否則需(xu)要(yao)檢查抓(zhua)點(dian)問題和機構交接的穩定性問題。

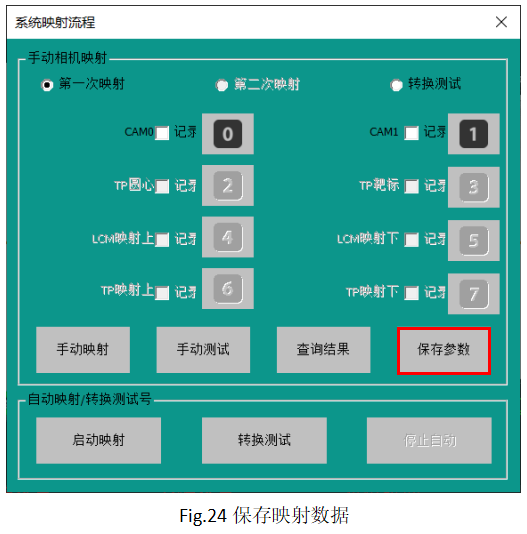

5) 手(shou)動(dong)(dong)映射需要手(shou)動(dong)(dong)保(bao)存映射數(shu)據,否則重啟軟件(jian)數(shu)據丟失。自動(dong)(dong)映射則會自動(dong)(dong)保(bao)存。

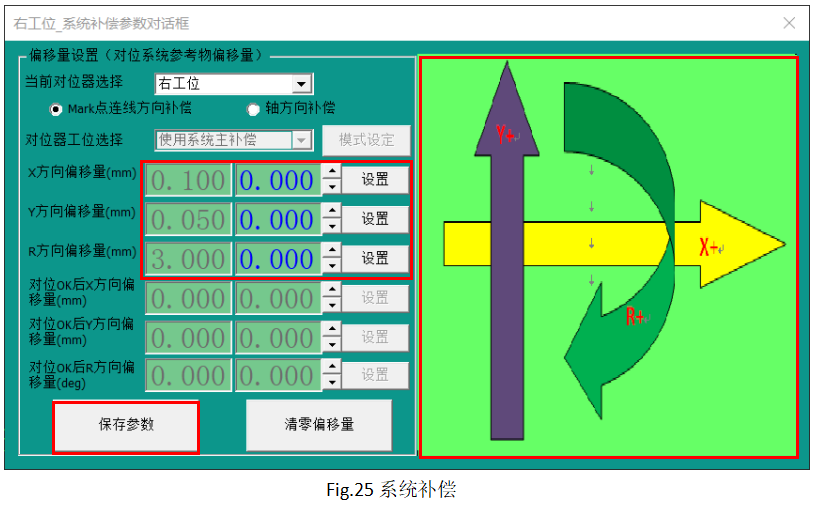

根據補償方(fang)向圖(tu)示,在右(you)側對應(ying)的方(fang)向補償寫入補償數(shu)值后,點擊“設置”累加到(dao)左(zuo)側的總補償(chang)參(can)數(shu)(shu)中。設置完補償(chang)參(can)數(shu)(shu)退(tui)出前必須要點擊“保存參(can)數(shu)(shu)”,補償(chang)才(cai)能(neng)生效。
