在PCB生(sheng)產(chan)工(gong)(gong)藝(yi)流程中，還(huan)有(you)一樣比較重要的工(gong)(gong)藝(yi)，那(nei)便(bian)是工(gong)(gong)藝(yi)邊(bian)，工(gong)(gong)藝(yi)邊(bian)的預留(liu)對于后(hou)續的SMT貼片(pian)加工(gong)(gong)具有(you)十分重要的意義。

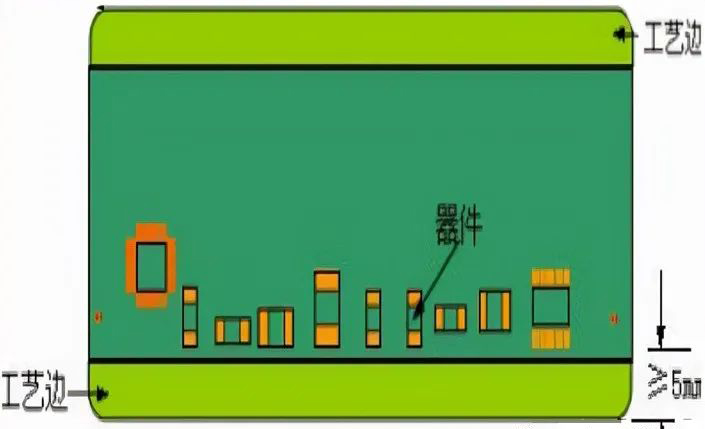

工藝邊(bian)就是在PCB板(ban)兩邊(bian)或(huo)者(zhe)四邊(bian)增加的部分(fen)，主要為了輔助貼(tie)片插件焊接走板(ban)，即(ji)方便于(yu)SMT貼(tie)片機(ji)軌道夾住PCB板(ban)并流過(guo)貼(tie)片機(ji)，如果太過(guo)于(yu)靠(kao)近(jin)軌道邊(bian)的元(yuan)器件在SMT貼(tie)片機(ji)吸(xi)嘴吸(xi)取元(yuan)器件并貼(tie)裝(zhuang)到PCB板(ban)上時，就有(you)可能發生(sheng)撞(zhuang)件現象，導(dao)致(zhi)無法(fa)完成(cheng)生(sheng)產，因此必須預留(liu)一定的工藝邊(bian)，一般寬度為2-5mm等。這種方式同時也適(shi)用于(yu)一些插件元(yuan)器件，在經過(guo)波峰焊時防止類似現象。

工藝邊不屬于PCB板的(de)一部分，在(zai)PCBA制造(zao)生(sheng)產(chan)完成(cheng)后(hou)可以去(qu)除掉。

工藝邊的制作方式

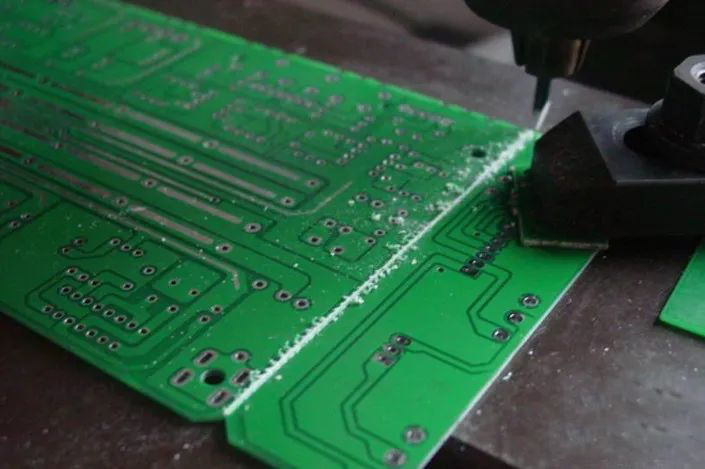

1、V-CUT：工(gong)藝(yi)邊與板之間的(de)一種工(gong)藝(yi)連接，在PCB板兩面(mian)稍微裁一下，但不裁斷(duan)!

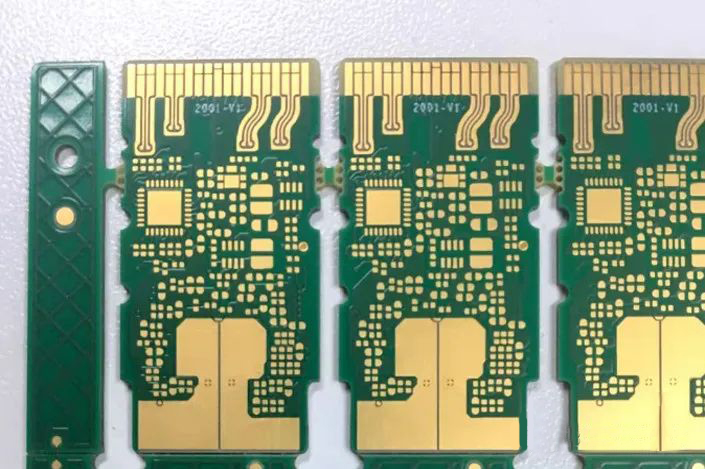

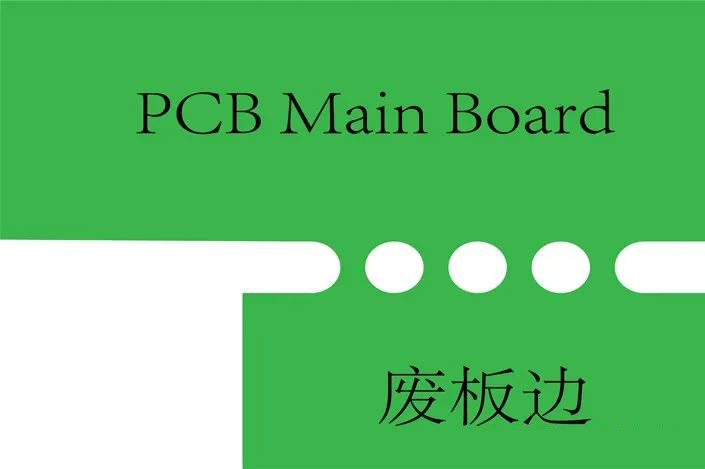

2、連接筋：利(li)用(yong)(yong)幾個(ge)筋把PCB板(ban)連接起(qi)來，中(zhong)間打(da)一些郵票(piao)孔，這樣(yang)用(yong)(yong)手(shou)能扮斷(duan)或用(yong)(yong)機器(qi)洗斷(duan)。

也(ye)不(bu)是所(suo)有的PCB板都(dou)需(xu)要加工藝邊(bian)，如(ru)果在(zai)PCB板空(kong)間很大(da)，在(zai)PCB兩側留出5mm以內不(bu)放任(ren)何(he)貼(tie)片(pian)元件(jian)，這種(zhong)情況(kuang)就(jiu)不(bu)需(xu)要再加工藝邊(bian)了，還有一種(zhong)情況(kuang)是pcb板一側5mm以內沒有貼(tie)片(pian)元件(jian)，只要在(zai)另外一側加工藝邊(bian)就(jiu)可以了，這些就(jiu)需(xu)要PCB工程師注(zhu)意(yi)了。

工(gong)藝邊消(xiao)耗的板材(cai)，會增加PCB的整體成本，因此在設計PCB工(gong)藝邊時(shi)，需要(yao)平衡經濟和(he)可制(zhi)造(zao)性。

針對一(yi)些特殊形狀的PCB板(ban)，可(ke)以巧妙地(di)通過拼(pin)板(ban)方(fang)式(shi)，將原本留2個(ge)工(gong)(gong)藝(yi)(yi)邊或者4個(ge)工(gong)(gong)藝(yi)(yi)邊的PCB板(ban)極大地(di)簡化。

貼片加(jia)工中(zhong)在設計拼板方(fang)式(shi)時，需要充分(fen)考(kao)慮到(dao)SMT貼片機的(de)(de)軌道寬度，對(dui)于超(chao)過寬度350mm的(de)(de)拼板務必(bi)需要與SMT供應商的(de)(de)工藝工程師(shi)進(jin)行溝(gou)通(tong)。
