一.報警說明

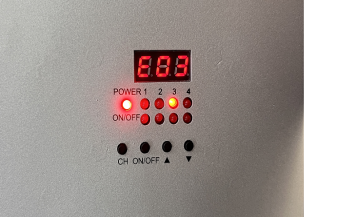

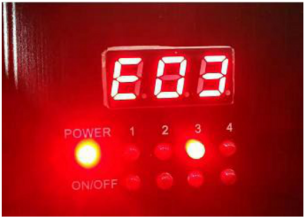

當(dang)我(wo)們(men)所連接的(de)光(guang)(guang)源負載超出光(guang)(guang)源控制(zhi)器本身驅動能力的(de)時候，我(wo)們(men)會對控制(zhi)器進行(xing)保護(hu)，從(cong)以下方式可知道過流的(de)情況(kuang)，如(ru)狀態指示(shi)燈閃爍(shuo)后立(li)即停止(zhi)輸(shu)出，光(guang)(guang)源滅掉，顯示(shi)面板顯示(shi)如(ru)下圖所示(shi)現象(xiang)。

注明：

根(gen)據(ju)光(guang)源(yuan)的功耗來選擇合適的數字光(guang)源(yuan)控(kong)制器，長期(qi)使(shi)控(kong)制器處(chu)于過(guo)載的情況下，容易(yi)出現產品燒毀現象。

1、如(ru)果光源(yuan)(yuan)(yuan)控(kong)制器的(de)功耗(hao)滿(man)載輸出(chu)，需(xu)要(yao)供(gong)電端的(de)電源(yuan)(yuan)(yuan)提供(gong)足夠的(de)功耗(hao)，舉(ju)例說(shuo)明(ming)，如(ru)光源(yuan)(yuan)(yuan)控(kong)制器為24V輸出(chu)且(qie)1.5A/通(tong)道(dao)，總共4通(tong)道(dao)，如(ru)果在(zai)全功耗(hao)輸出(chu)控(kong)制光源(yuan)(yuan)(yuan)的(de)時(shi)候，需(xu)要(yao)消耗(hao)24Vx1.5Ax4=144W，按照(zhao)電源(yuan)(yuan)(yuan)轉(zhuan)化效率(lv)為80%來計算，則(ze)供(gong)電端的(de)開(kai)關電源(yuan)(yuan)(yuan)需(xu)要(yao)144W/80%=180W，則(ze)我們在(zai)選型光源(yuan)(yuan)(yuan)控(kong)制器的(de)供(gong)電開(kai)關電源(yuan)(yuan)(yuan)時(shi)候，需(xu)要(yao)選擇開(kai)關電源(yuan)(yuan)(yuan)的(de)技術指標參數為24V輸出(chu)且(qie)功耗(hao)≥180W。

2、SC系列視覺(jue)控(kong)制(zhi)為(wei)內置式光(guang)源(yuan)控(kong)制(zhi)器(qi)，光(guang)源(yuan)控(kong)制(zhi)器(qi)的(de)供電端(duan)為(wei)工控(kong)主板共(gong)用(yong)供電電源(yuan)，使用(yong)的(de)時候需(xu)要注意連(lian)接(jie)(jie)到光(guang)源(yuan)控(kong)制(zhi)器(qi)端(duan)口的(de)電流需(xu)要控(kong)制(zhi)在600mA以(yi)下，避(bi)免大(da)功率(lv)的(de)光(guang)源(yuan)接(jie)(jie)駁(bo)到光(guang)源(yuan)控(kong)制(zhi)器(qi)上，引發相應(ying)的(de)故障（如短路等情況出現）。

3、外置(zhi)式的光(guang)(guang)源(yuan)(yuan)控制(zhi)器(qi)(qi)供電(dian)(dian)(dian)電(dian)(dian)(dian)源(yuan)(yuan)可選(xuan)擇12V或者(zhe)24V，當采用(yong)12V開關電(dian)(dian)(dian)源(yuan)(yuan)進(jin)行供電(dian)(dian)(dian)，光(guang)(guang)源(yuan)(yuan)控制(zhi)器(qi)(qi)模(mo)塊(kuai)可以控制(zhi)對應12V的光(guang)(guang)源(yuan)(yuan)；檔采用(yong)24V開關電(dian)(dian)(dian)源(yuan)(yuan)進(jin)行供電(dian)(dian)(dian)，則光(guang)(guang)源(yuan)(yuan)控制(zhi)器(qi)(qi)模(mo)塊(kuai)可以控制(zhi)對應24V的光(guang)(guang)源(yuan)(yuan)，一(yi)般12V和24V的光(guang)(guang)源(yuan)(yuan)接口(kou)采用(yong)的PIN腳(jiao)不一(yi)致，連(lian)接的時候需要注意PIN腳(jiao)是否和光(guang)(guang)源(yuan)(yuan)控制(zhi)器(qi)(qi)的PIN腳(jiao)正負極定義一(yi)致。

二、解決方法

1. 更換符合光(guang)源(yuan)控制器(qi)技術(shu)指(zhi)標參(can)數的(de)光(guang)源(yuan)，光(guang)源(yuan)控制器(qi)技術(shu)指(zhi)標參(can)數參(can)考下方(fang)光(guang)源(yuan)控制器(qi)類(lei)型規格(ge)表；

光源控制器類型規(gui)格表：

2. 降(jiang)低光源控制器對(dui)應通道的(de) PWM 值；
