隨(sui)著5G+8K被(bei)國家提上日程，小間距LED開(kai)始不斷突(tu)破超高(gao)清(qing)顯示(shi)的(de)上限(xian)，而SMD的(de)各種局限(xian)性，在微間距領域，COB技術對此貢獻越來(lai)越大，前幾年COB還是一個新興(xing)名詞(ci)，但在飛速發展(zhan)(zhan)的(de)LED行業，如今COB已經(jing)成為了主(zhu)流方向，COB助力超高(gao)清(qing)顯示(shi)已經(jing)成了顯示(shi)行業的(de)發展(zhan)(zhan)方向。

01

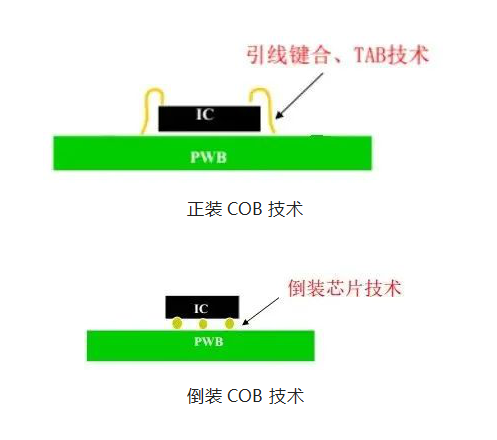

倒裝VS正裝技術

       COB技(ji)術(shu)本(ben)身的(de)優勢(shi)已經成為市場的(de)焦點，而倒(dao)裝(zhuang)(zhuang)COB又將COB技(ji)術(shu)提(ti)升(sheng)了一(yi)個新高度，COB本(ben)身是一(yi)種多燈(deng)珠集(ji)成化無支(zhi)架封(feng)裝(zhuang)(zhuang)技(ji)術(shu)，直接將發(fa)光芯(xin)片(pian)(pian)封(feng)裝(zhuang)(zhuang)在(zai)PCB板上(shang)，省卻了繁瑣的(de)表貼工(gong)藝，沒有了支(zhi)架的(de)焊接腳，每(mei)一(yi)個像素的(de) LED芯(xin)片(pian)(pian)和(he)焊接導線都被環氧樹脂膠體緊(jin)密(mi)嚴實地包封(feng)在(zai)膠體內，沒有任(ren)何裸露在(zai)外(wai)的(de)元素，為LED芯(xin)片(pian)(pian)提(ti)供了保護，可(ke)以(yi)解決外(wai)界因素對像素點造成損害(hai)的(de)問題，倒(dao)裝(zhuang)(zhuang)COB可(ke)以(yi)大幅度提(ti)升(sheng)電流密(mi)度，提(ti)升(sheng)燈(deng)珠的(de)穩定和(he)光效(xiao)，倒(dao)裝(zhuang)(zhuang)結構能夠很好的(de)滿足這樣的(de)需求(qiu)，在(zai)正裝(zhuang)(zhuang)COB微間(jian)距(ju)、高可(ke)靠性(xing)、面(mian)光源實現不刺眼的(de)優勢(shi)基礎上(shang)進一(yi)步(bu)提(ti)升(sheng)可(ke)靠性(xing)，簡化生產工(gong)序、顯示效(xiao)果更(geng)佳，可(ke)以(yi)實現芯(xin)片(pian)(pian)級間(jian)距(ju)，達到Micro LED的(de)水平。

02

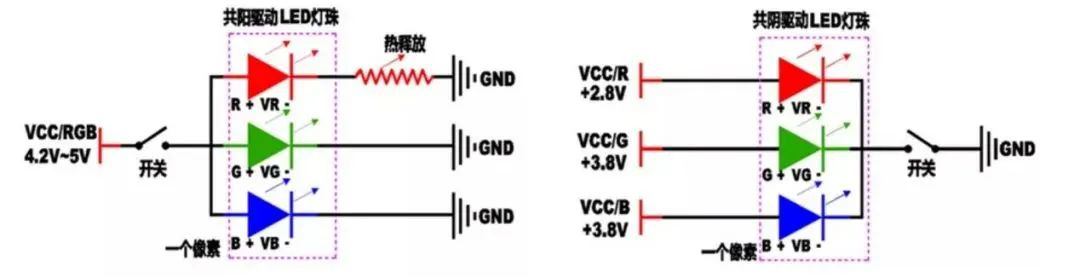

共陰VS共陽技術

       常規的(de)(de)led顯示屏采(cai)用共陽(yang)(正極)供(gong)電(dian)(dian)方(fang)(fang)式，電(dian)(dian)流從(cong)PCB板(ban)流向燈珠，采(cai)用共陽(yang)燈珠和(he)相應驅動(dong)IC、RGB燈珠統一供(gong)電(dian)(dian)。“共陰(yin)”指的(de)(de)是(shi)共陰(yin)(負極)供(gong)電(dian)(dian)方(fang)(fang)式，采(cai)用共陰(yin)燈珠和(he)特制共陰(yin)驅動(dong)IC方(fang)(fang)案，R、GB分(fen)(fen)(fen)開供(gong)電(dian)(dian)，電(dian)(dian)流經過(guo)燈珠再(zai)到IC負極。采(cai)用共陰(yin)以后(hou)，我們可(ke)根據二極管對電(dian)(dian)壓的(de)(de)不(bu)(bu)同要求直接(jie)供(gong)給不(bu)(bu)同的(de)(de)電(dian)(dian)壓，從(cong)而無(wu)需在配置分(fen)(fen)(fen)壓電(dian)(dian)阻，減少這部分(fen)(fen)(fen)能耗，而顯示亮度和(he)顯示效果(guo)卻不(bu)(bu)受影響，節能提高(gao)25%~40%。

03

打造墨色標準化

       打造純凈墨色一致性(xing)，單像素黑色面(mian)積高(gao)(gao)達99%，采用頂(ding)級面(mian)板墨色處(chu)理工藝，表(biao)面(mian)不反光(guang)處(chu)理技術，像素點表(biao)面(mian)光(guang)滑而堅硬，具有防磕、防撞擊(ji)、防震(zhen)、抗壓(ya)、防水、防潮、防塵、防油污、防氧化、防靜電等性(xing)能，高(gao)(gao)穩定易維(wei)護，給人(ren)美妙絕倫的視覺體驗，在黑屏時(shi)，整屏一致性(xing)更好(hao)。

04

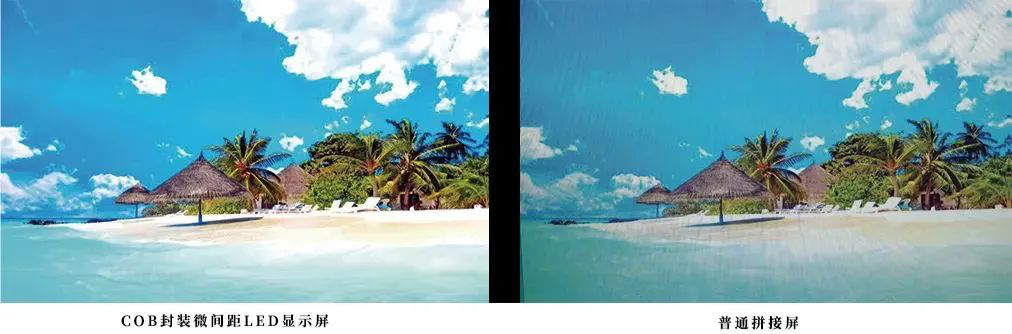

有效消減摩爾紋

       COB封(feng)裝微間距led顯示屏采用高填充(chong)因子光學(xue)設計，發光均勻，近似“面光源(yuan)”，有效(xiao)消減(jian)摩(mo)爾紋。其啞光涂層(ceng)技術，也是顯著提高對(dui)比度(du)，降低炫光及刺目(mu)感，有效(xiao)抵抗(kang)藍光傷害(hai)，不僅減(jian)輕人眼視(shi)覺疲(pi)勞，還(huan)能在相機(ji)或攝(she)像機(ji)拍攝(she)下拍出高清的(de)視(shi)頻或照片(pian)，特別適合于需要(yao)長期(qi)觀(guan)看及對(dui)屏幕拍攝(she)應用場(chang)合(如報告廳、演播室等(deng))。

05

可靠防護，減少壞點率

       COB封(feng)裝技術將像(xiang)素(su)點(dian)封(feng)裝在PCB板(ban)上，實現PCB 電(dian)路板(ban)、晶體顆(ke)粒、焊腳和引線等全(quan)面(mian)密(mi)封(feng)，表面(mian)光滑無(wu)裸露(lu)元件(jian)，達到(dao)IP65 的完全(quan)防(fang)護(hu)(hu)能(neng)力，像(xiang)素(su)點(dian)表面(mian)光滑而堅硬，具有防(fang)磕、防(fang)撞擊、防(fang)震、抗壓、防(fang)水、防(fang)潮(chao)、防(fang)塵、防(fang)油污(wu)、防(fang)氧(yang)化、防(fang)靜(jing)電(dian)等性能(neng)，高(gao)穩(wen)定易(yi)維(wei)護(hu)(hu)，日(ri)常清(qing)潔維(wei)護(hu)(hu)可直接用(yong)濕布擦(ca)除表面(mian)污(wu)漬(zi)，采(cai)用(yong)COB封(feng)裝工藝使得壞點(dian)率(lv)及整屏(ping)失控率(lv)控制在百萬(wan)分之一以下，無(wu)風扇的設計不但(dan)降低(di)了(le)噪音而且減少(shao)故障點(dian)，保證了(le)屏(ping)幕在使用(yong)過程中幾乎(hu)不會產生任何(he)維(wei)護(hu)(hu)成(cheng)本。
