EMC-4641C運動控制器與步進驅動器接線圖/IO 接線圖

發布時(shi)間：2022-08-06 18:45:03　最后(hou)更新：2022-08-06 19:04:29　瀏覽(lan)次數：4455
      EMC-4641C 脈沖方向信號有差分和單端兩種方式。驅動器與板卡的脈沖模式需要設置一致。下面以第一軸（X 軸）為例說明 EMC-4641C 與步進電機驅動器的接線。

      EMC-4641C 提供了(le)16 路DIO 信號。

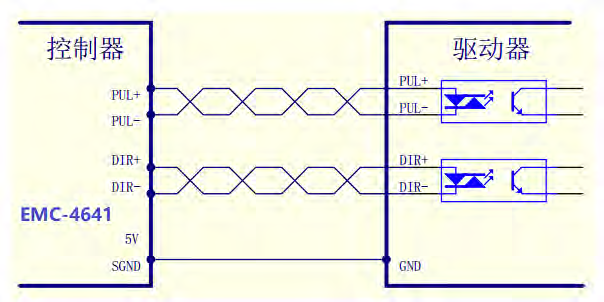

1. 差分方式


2.單端方式

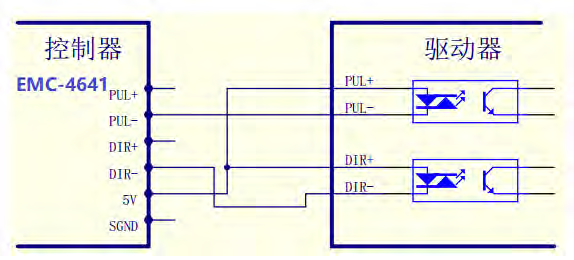

2.1 共陽(yang)方式

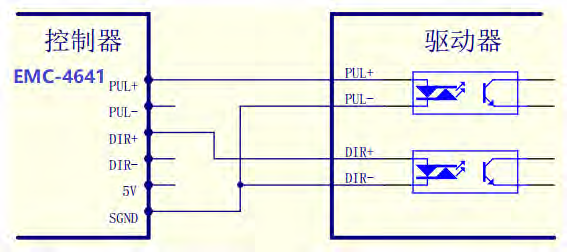

2.2 共陰方式


3. 輸入配線

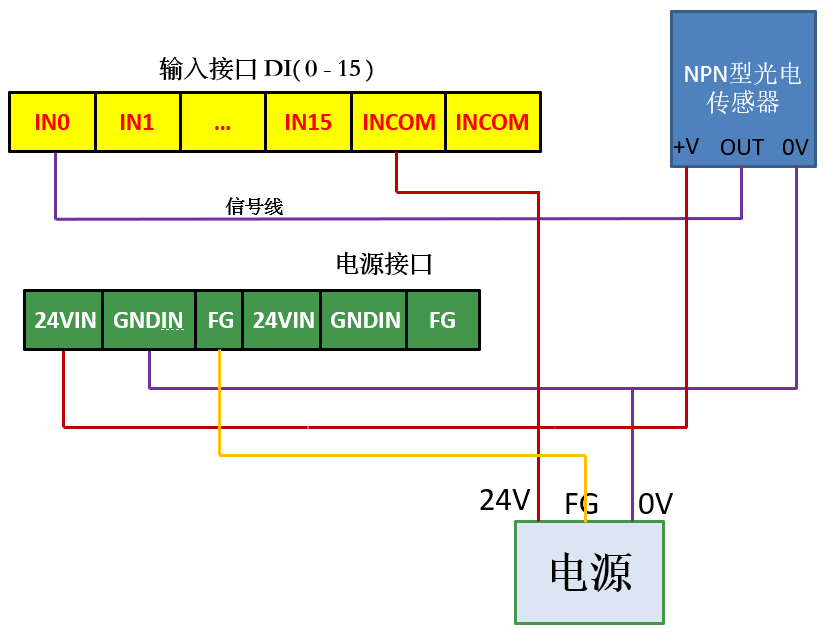

3.1 NPN 型(xing)輸入配(pei)線

       INCOM 為(wei)輸入(ru)公共端，INCOM 接(jie)+24V 時，輸入(ru)類型為(wei)NPN 型。

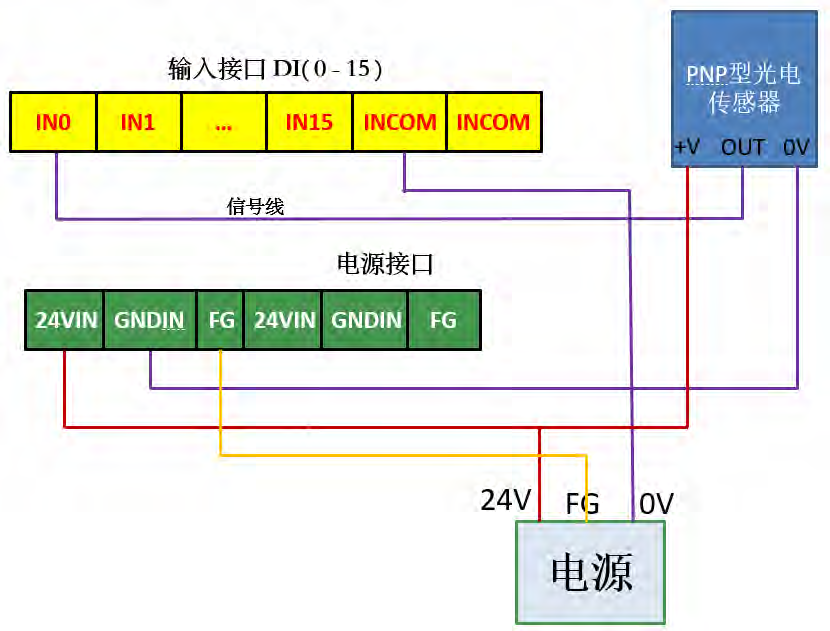

3.2 PNP 型輸入配線

       INCOM 為輸入公共端，INCOM 接0V 即GND 時，輸入類型(xing)為PNP 型(xing)。

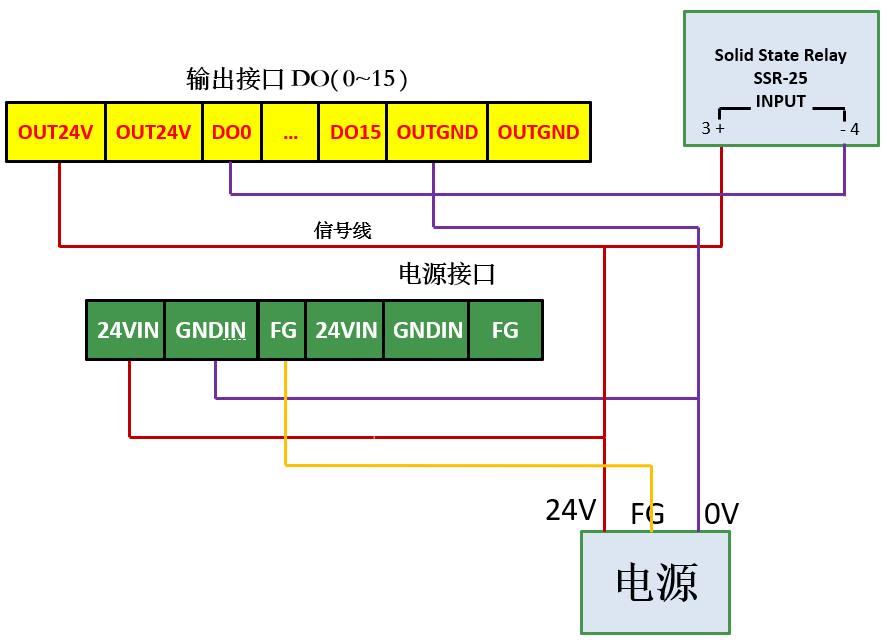

3. 輸出配線

      輸出(chu)只(zhi)能(neng)作(zuo)為NPN 型輸出(chu)，輸出(chu)端口低電平(ping)有效，接線示意圖如下所示：

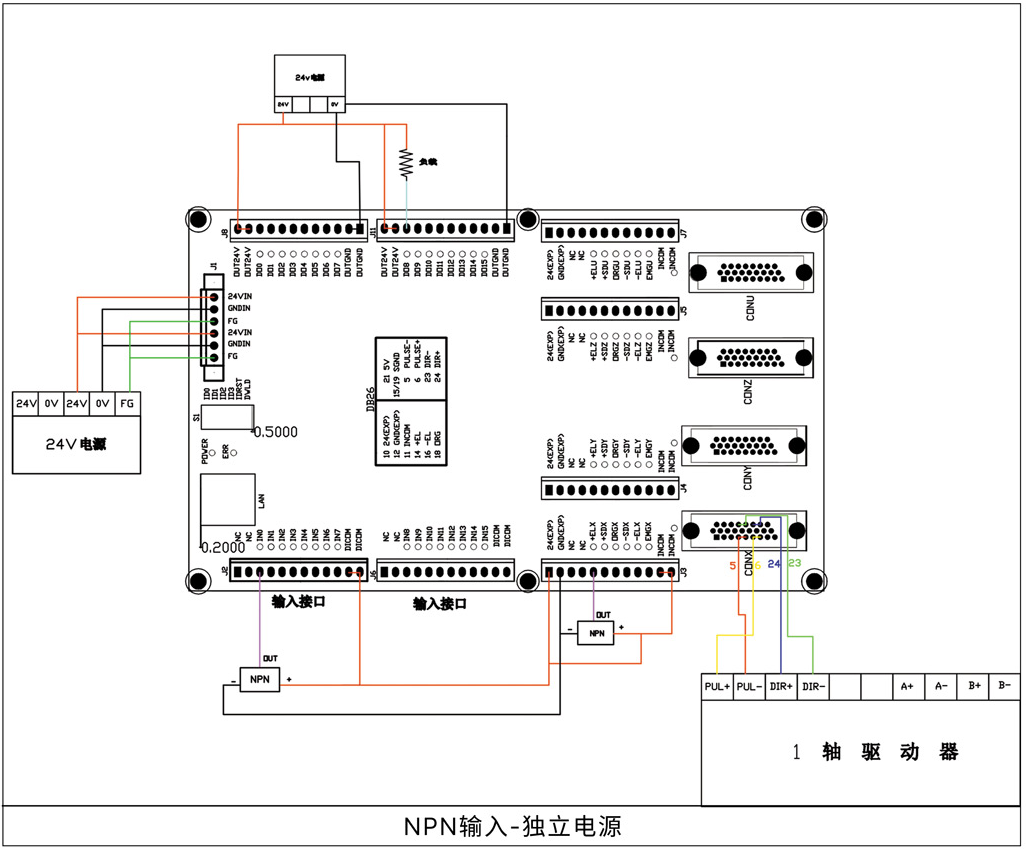

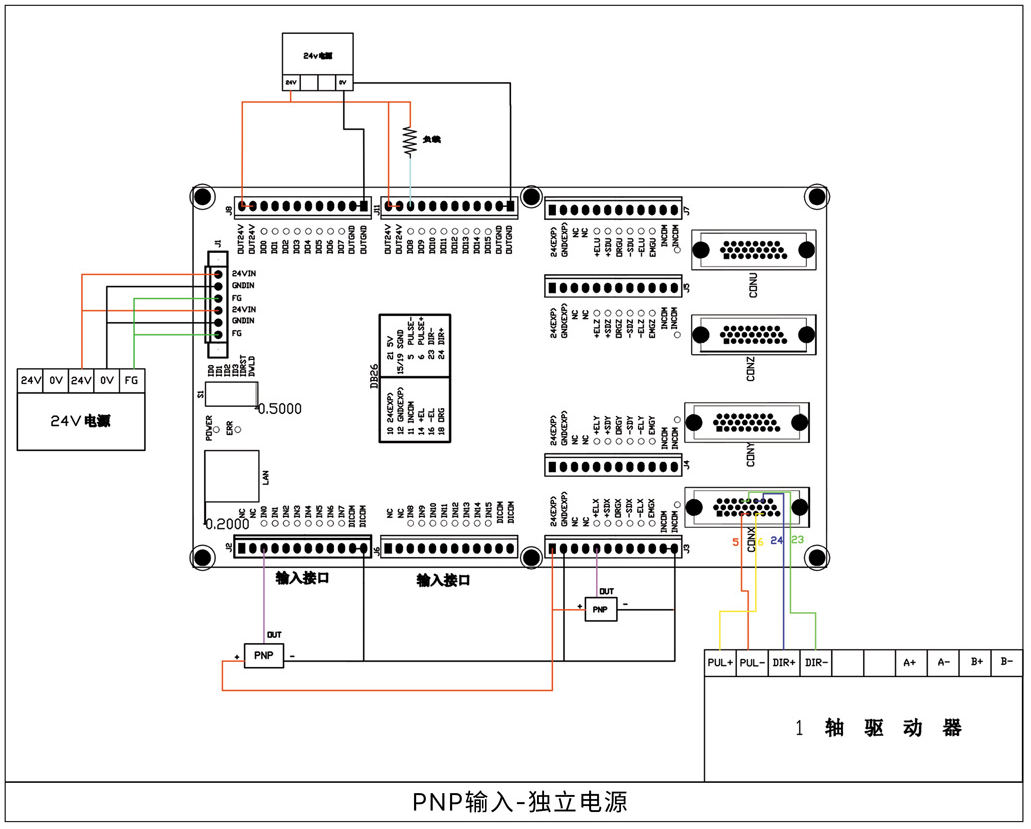

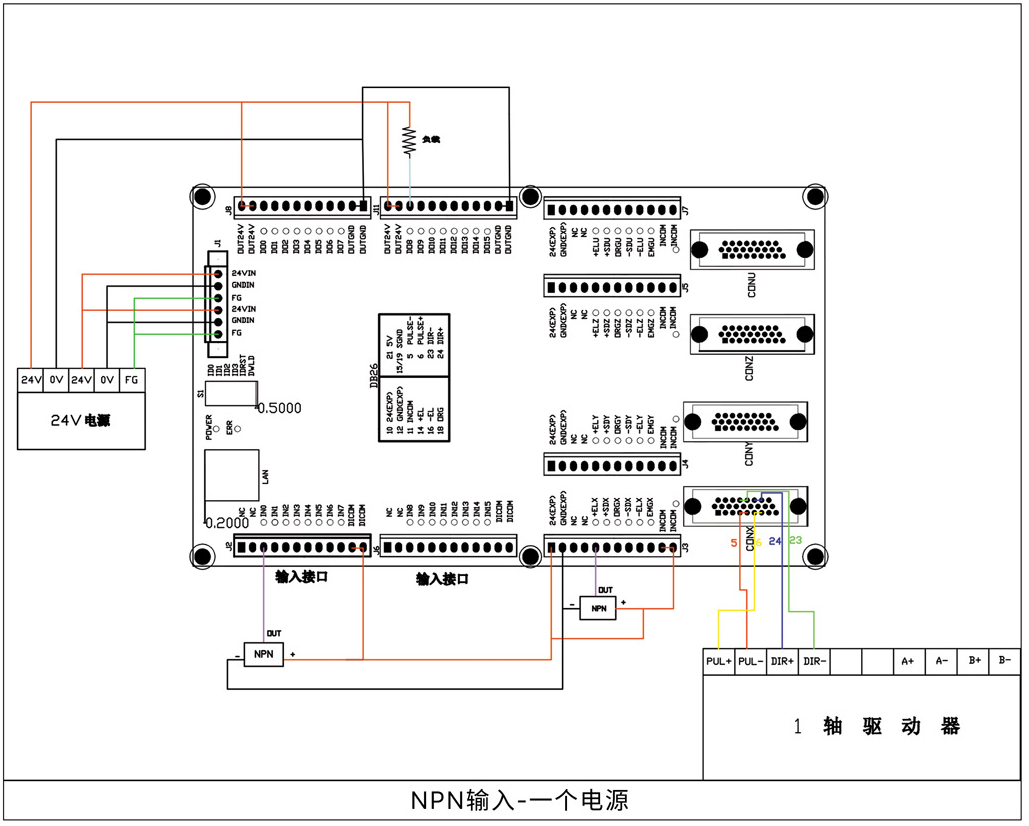

4.外部接線參考(kao)
