很多畫PCB的人，會認為絲印不影響電路的性能，所以，對絲印并不重視。但是，對于一個專業的硬件工程師來說，必須重視這些細節。

1、擺放的位置

一般來(lai)說，電阻、電容、管子等器件的(de)絲(si)印(yin)，擺放的(de)時候(hou)，不要(yao)使用四個方(fang)向，這(zhe)樣會導致調試、維(wei)修、焊接的(de)時候(hou)，看絲(si)印(yin)看得很(hen)累(lei)（板子要(yao)轉幾個方(fang)向）。

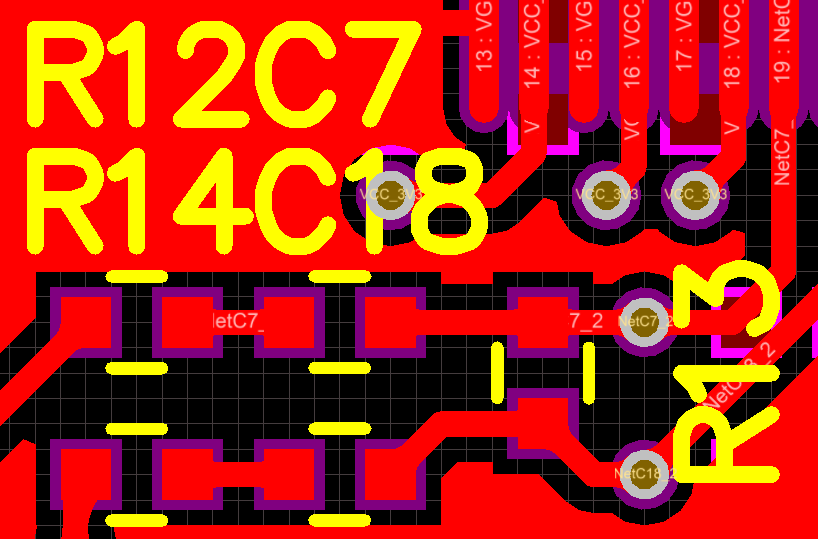

所以，建議擺放成兩個方向，如(ru)下圖所(suo)示。這(zhe)樣(yang)，將會(hui)非常方面查看絲印。

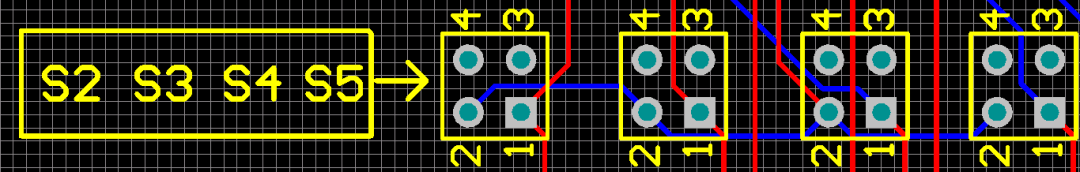

如下圖(tu)所示，元(yuan)件附(fu)近太密集，放不(bu)下絲印(yin)的(de)話，可以在附(fu)近空白的(de)地方，寫上絲印(yin)，標好箭頭，最好再畫個框，這(zhe)樣好辨(bian)認一(yi)些(xie)。

2、過孔盡量不要打在絲印上

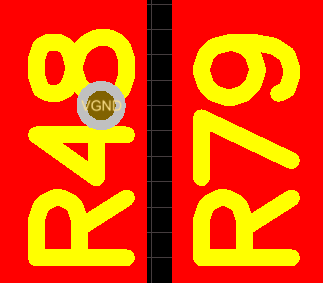

如下圖所示，過孔了打在8字那里(li)，打板回來之后，你會分不清，它是R48還是R49。

3、絲印不要壓在高速信號線上

這條(tiao)建(jian)議是(shi)針對(dui)在頂層(ceng)(ceng)或底層(ceng)(ceng)的高速(su)信(xin)號(hao)線，因(yin)為這類信(xin)號(hao)線，可以看作(zuo)是(shi)微(wei)帶(dai)線。相(xiang)關推(tui)薦(jian):從(cong)PCB設計下(xia)手，讓信(xin)號(hao)完整性不再難！

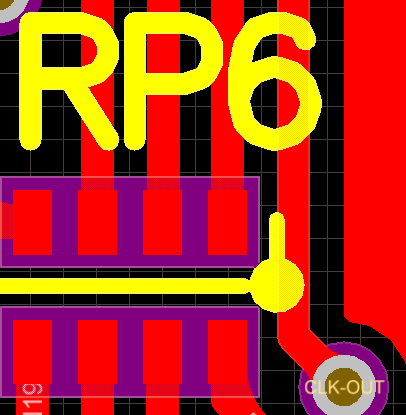

而微帶線上的信號跑的速度（相速度）跟介質有關，如果絲印壓到線了，如下圖所示，介質將會變得不均勻，導致相速度發生變化，最終表現為阻抗不連續，影響信號質量。

當然(ran)，在內電層的信號線(xian)將不存在這種問題。

4、絲印的閱讀方向要跟使用方向要一致

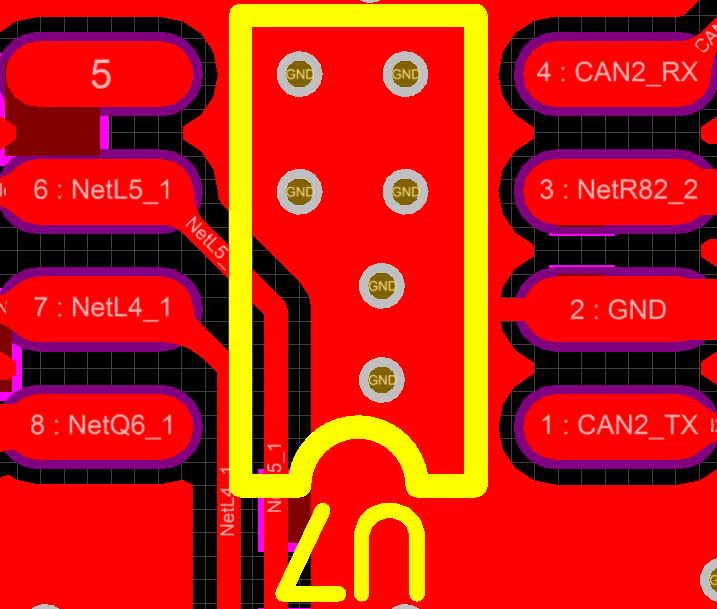

如下圖所示，絲印的閱讀方向和芯片的使用方向一致，主要是焊接的時候，減少焊反的概率。

其它的(de)，如：電解電容等，也(ye)可(ke)(ke)以不遵循該建議，因為你可(ke)(ke)以標明(ming)正負極性。

5、絲印上要標清楚引腳號

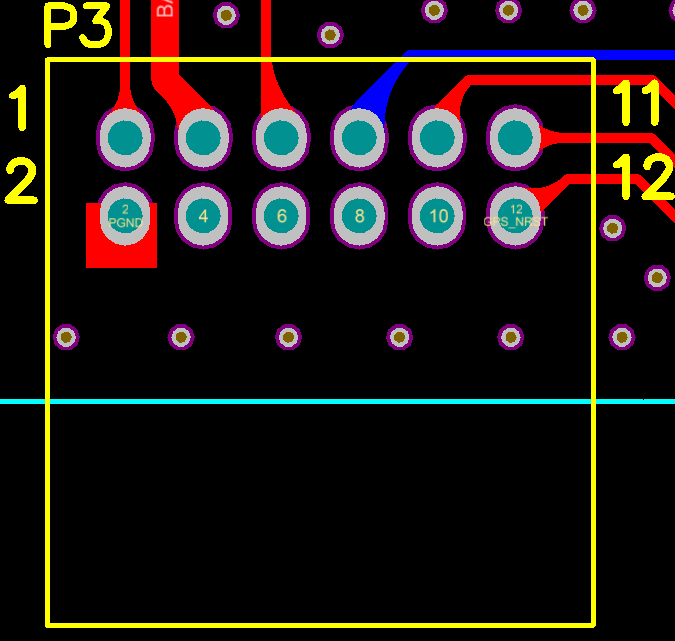

如下圖所示，P3接插件上，標了4個引腳號，方便調試/安裝。此外，在(zai)引腳(jiao)密集(ji)的地方最好也標一(yi)下(xia)，如：芯片、FPC插座等。

同時(shi)，也符合(he)上一條建議(yi)，P3的閱讀(du)方向(xiang)，跟接插件的使用方向(xiang)一致。

6、特殊封裝的絲印

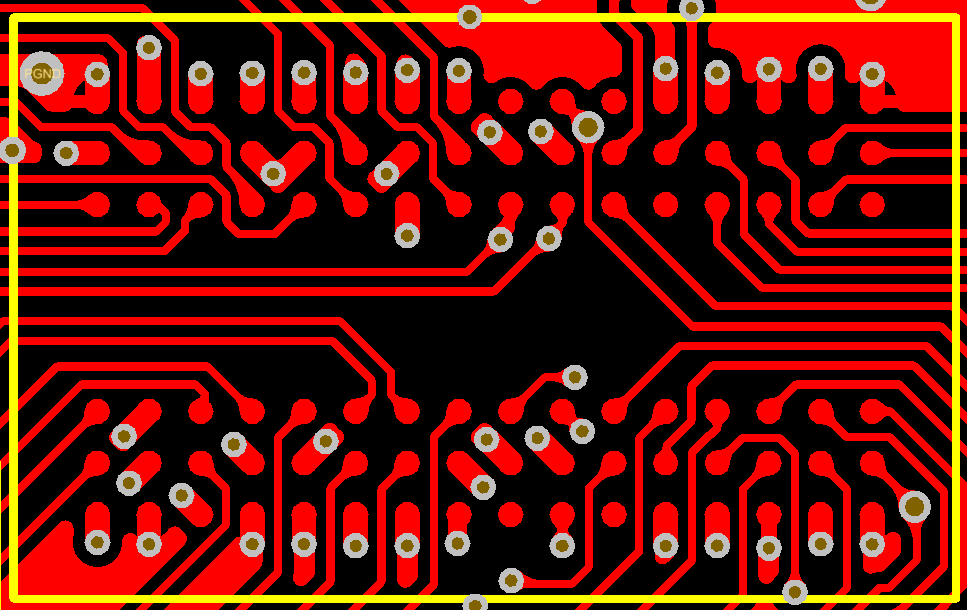

針對(dui)BGA、QFN這類特(te)殊封裝，絲印的尺寸(cun)要跟(gen)芯片的尺寸(cun)完全(quan)一致（如下圖(tu)所示），否則，會很難對(dui)齊(qi)，從而(er)影響焊接(jie)。

7、安裝孔的絲印

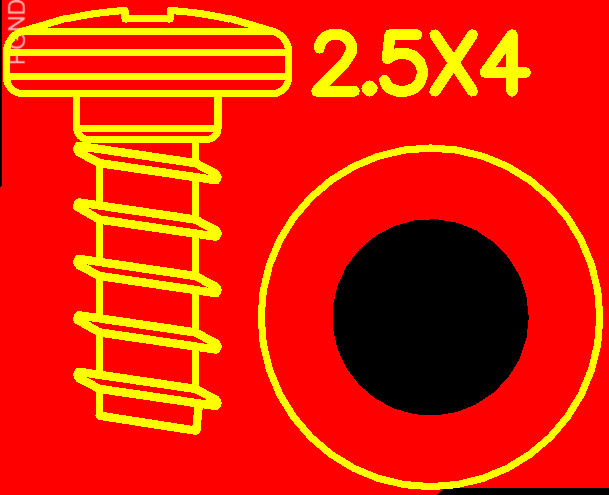

這(zhe)里，在安(an)裝(zhuang)孔(kong)附近增加了(le)螺絲的絲印，同時標(biao)明了(le)長(chang)度和螺絲總(zong)數，方便安(an)裝(zhuang)。

8、絲印的二義性

 最常用的RS232，很多人(ren)會標注RX和TX，但是PC端(duan)也有(you)RX和TX啊，什(shen)么時候用交叉(cha)線，什(shen)么時候用不交叉(cha)的？

這就導(dao)致了絲印產生了歧義，讓人傻傻地分(fen)不清。

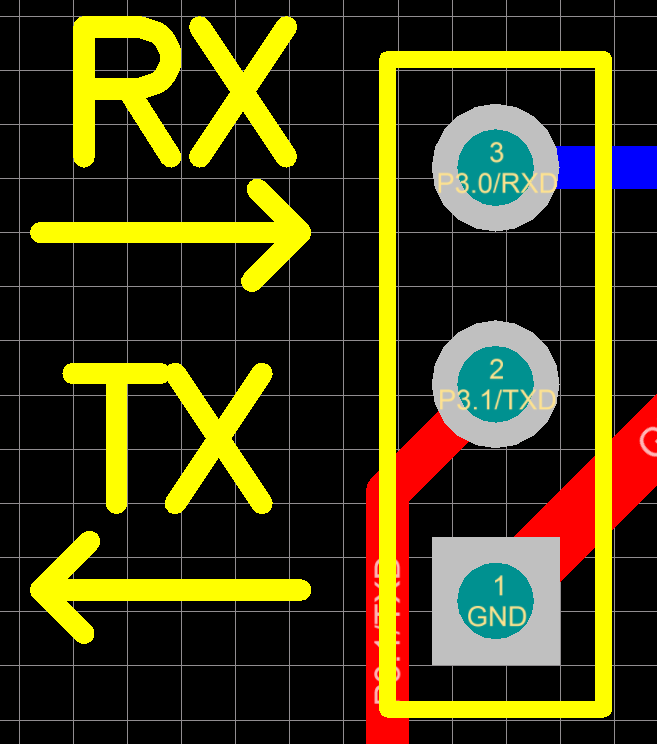

這里增加了兩個箭頭，以指標信號的流向（如下圖所示），這樣，一看就知道該怎樣接線了。

不(bu)光是RS232可(ke)以(yi)(yi)這樣(yang)做，其它的(de)(de)，如：SPI等，帶收發信號線(xian)的(de)(de)，都可(ke)以(yi)(yi)這樣(yang)做。

9、標明功能

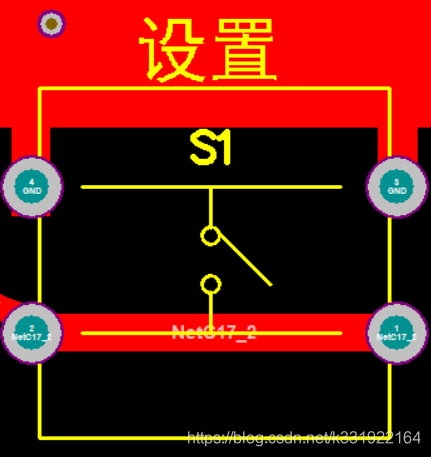

一些用戶使用的元件，如(ru)：按鍵、燈、旋(xuan)鈕等，需(xu)要寫上功(gong)能、用途。如(ru)下圖所示，按鍵為(wei)設置鍵，燈是(shi)狀態(tai)指示燈。

10、增加LOGO

有做認證的(de)話，要加上(shang)認證的(de)LOGO。

有發熱元件，可以加(jia)高溫標志(zhi)。
