該方(fang)法先搜索與(yu)模板相似的(de)(de)目標，然(ran)后分析目標局部內的(de)(de)斑(ban)點，計(ji)算斑(ban)點的(de)(de)重(zhong)心(xin)坐標平均值作為結(jie)果輸出。

該方(fang)法(fa)受使用的限(xian)制，不支持大(da)角(jiao)度及(ji)比例(li)變(bian)化(hua)的情況。

1. 斑點選擇與模板選擇

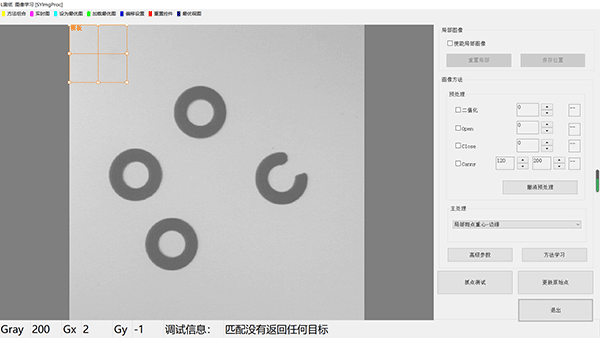

在主處(chu)理下(xia)拉(la)列(lie)表中選擇《局部斑點(dian)重心—輪廓》，在圖像范圍內將出現一個(ge)橙色矩形框。如未見矩形框，可點(dian)擊圖像上方工(gong)具欄《重置控(kong)件》。

1.1斑點選擇

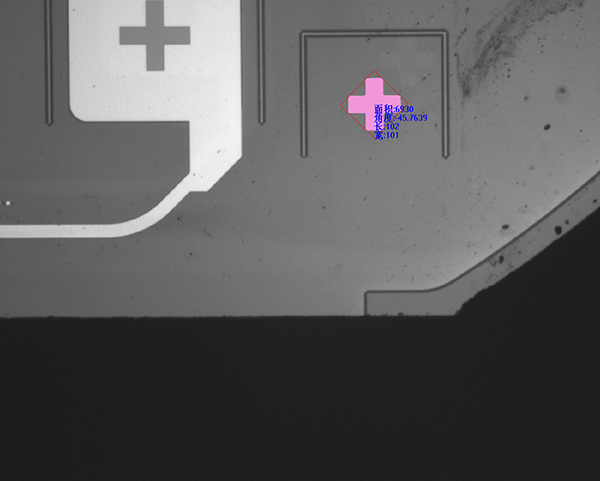

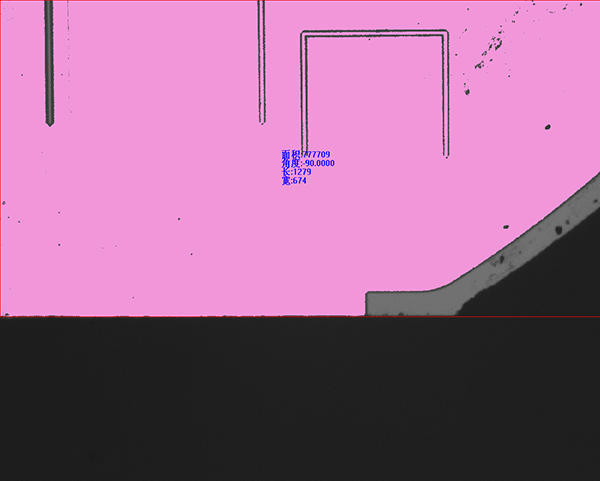

鼠標左鍵點擊圖像中需(xu)要分析的斑點類型（黑或(huo)白），目(mu)標將會被著粉紅色，并(bing)顯示斑點的特(te)征信息。

【面積】該(gai)斑(ban)點的(de)大小，即組成該(gai)斑(ban)點的(de)所有像素(su)點總數

【角(jiao)度】該斑(ban)點最小(xiao)外接矩(ju)形的角(jiao)度，圖(tu)中紅色(se)矩(ju)形所示

【長、寬(kuan)】該斑點最(zui)小外接(jie)矩形的(de)長、寬(kuan)。

以上信息，在高級參數中作為設置的參考(kao)值。

1.2模板(ban)的選擇

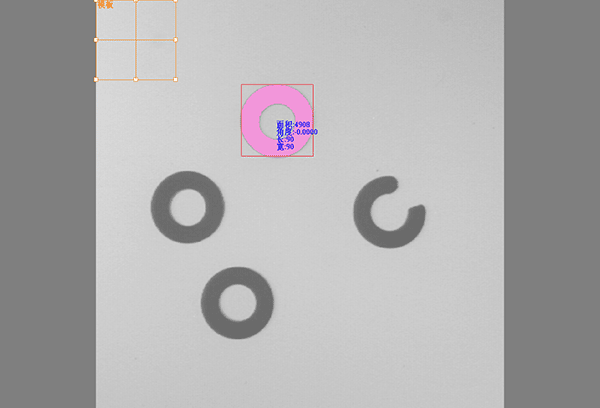

通過鼠標改變ROI的大小，并拖(tuo)放至斑點的位(wei)置(zhi)作為學習的模板。

1.3方法學習

點擊【方法(fa)學習】，模(mo)板及斑點的(de)信息被保存，到此該方法(fa)的(de)學習完(wan)成。

2. 匹配的參數設置

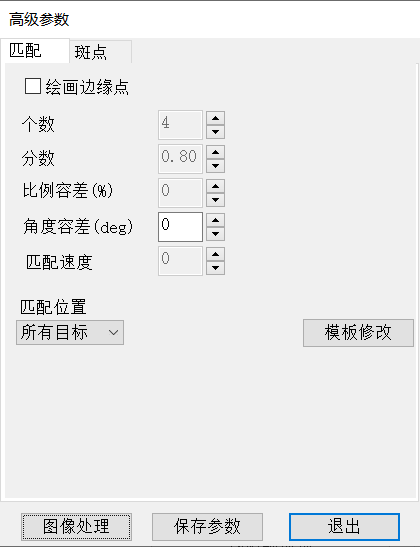

點擊【高級參數(shu)(shu)】進入參數(shu)(shu)設置界面。

【繪畫邊緣點】勾選后，模板的邊緣被繪畫出來，可觀察匹配的準確性。

2.1個數

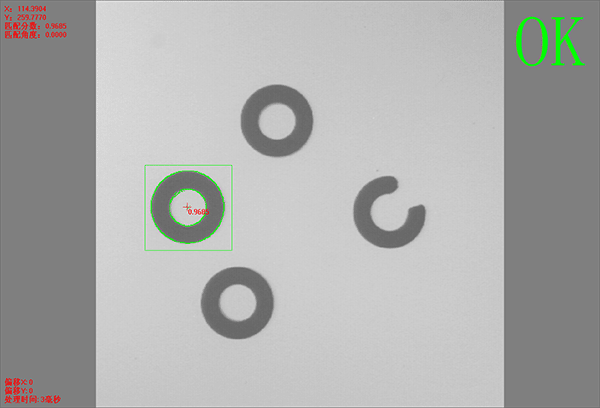

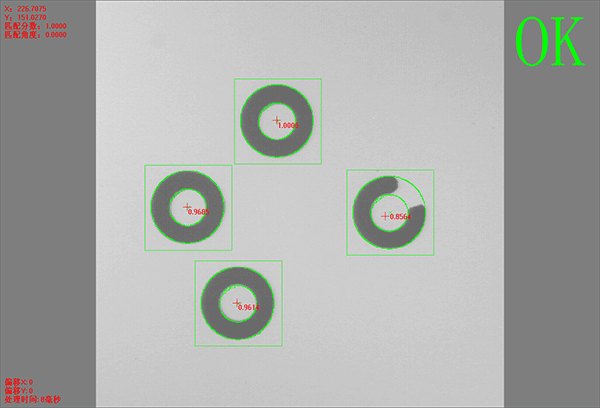

圖像中存在多個目標時，設置【個數】，即可返(fan)回多個目標。

                      個(ge)數：1                                                             個(ge)數：4

2.2分數

目標(biao)與模板(ban)間的(de)相似(si)度分(fen)數(shu)。分(fen)數(shu)越(yue)高(gao)，表(biao)示目標(biao)與模板(ban)越(yue)相似(si)。分(fen)數(shu)在(zai)設置值(zhi)之下(xia)的(de)目標(biao)，將會(hui)被剔除。（請(qing)觀察下(xia)面圖中，每個目標(biao)的(de)分(fen)數(shu)）

                   分數(shu)：0.8                                       ;                  分數(shu)：0.9

2.3比例容差

該方法的使用受(shou)限制，不支持比例(li)變化的情況。

2.4角度容差

該方法的(de)使用受限(xian)制(zhi)，不支持角度(du)變化太大的(de)情(qing)況。

2.5匹配速度

該(gai)(gai)參數(shu)的取(qu)值范圍在[0,2]之間(jian)，一般情況下，該(gai)(gai)參數(shu)默認為(wei)(wei)0，表示在速(su)度與搜(sou)(sou)索(suo)(suo)準(zhun)(zhun)(zhun)確性上達到(dao)最優(you)。當圖像質量較(jiao)差，導致錯誤搜(sou)(sou)索(suo)(suo)或未能搜(sou)(sou)索(suo)(suo)到(dao)目標(biao)(biao)時，調整該(gai)(gai)參數(shu)為(wei)(wei)1或2，可提升搜(sou)(sou)索(suo)(suo)目標(biao)(biao)的準(zhun)(zhun)(zhun)確性，但(dan)同時會增加(jia)搜(sou)(sou)索(suo)(suo)時間(jian)。該(gai)(gai)參數(shu)越(yue)大，搜(sou)(sou)索(suo)(suo)準(zhun)(zhun)(zhun)確性越(yue)高，但(dan)是搜(sou)(sou)索(suo)(suo)時間(jian)也越(yue)長。

2.6匹配(pei)位置

該參數(shu)提供(gong)了返回(hui)(hui)目標的輔(fu)加選(xuan)項(xiang)，可根據(ju)以下選(xuan)項(xiang)返回(hui)(hui)目標數(shu)據(ju)。

【所(suo)有(you)目(mu)標】：返回(hui)所(suo)有(you)的目(mu)標

【分數最大(da)】：返回所有目標中分數最大(da)的目標

【最左邊(bian)的】：返回所有目(mu)標中位(wei)置(zhi)最左邊(bian)的目(mu)標

【最右(you)邊的】：返回所有目標中位(wei)置最右(you)邊的目標

【最上(shang)邊(bian)的(de)】：返回所有目標中位(wei)置最上(shang)邊(bian)的(de)目標

【最下邊的】：返(fan)回所有目標中(zhong)位置最下邊的目標

舉例：

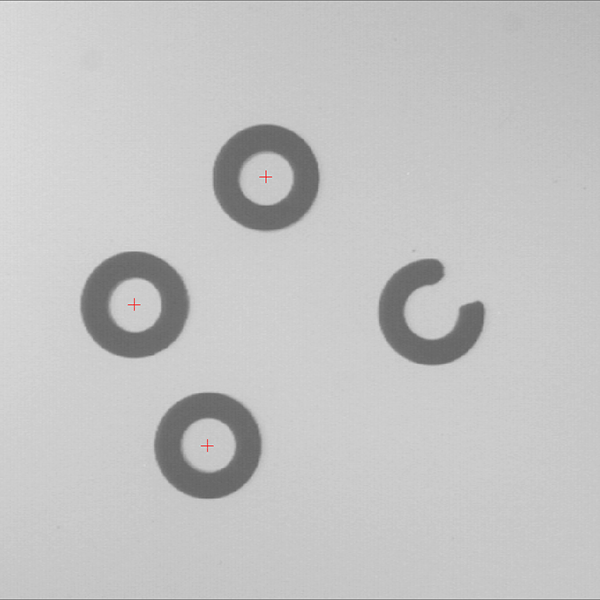

                 所有目標                                                               最左邊的

2.7模板修改

如模板存在干(gan)擾的(de)邊(bian)緣特(te)(te)征(zheng)點(dian)(dian)，可以(yi)對模板輪廓(kuo)進行修改優化(hua)，從(cong)而改善輪廓(kuo)匹配(pei)搜索(suo)目標的(de)性能。算法在提取邊(bian)緣特(te)(te)征(zheng)點(dian)(dian)時，將不再考(kao)慮被涂的(de)紅(hong)色區域內的(de)特(te)(te)征(zheng)點(dian)(dian)。

2.7.1畫筆寬度(du)

改變鼠標(biao)畫筆的寬度，使修改更便(bian)利。

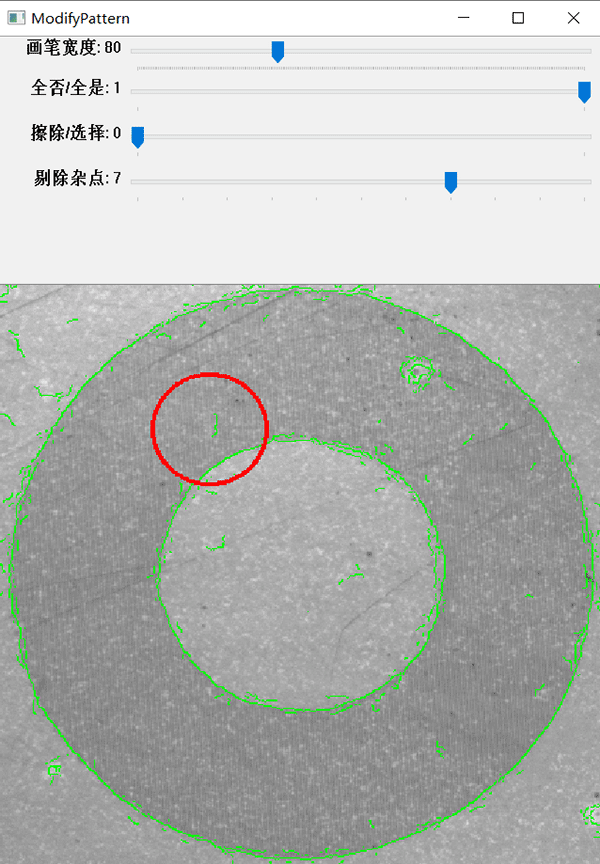

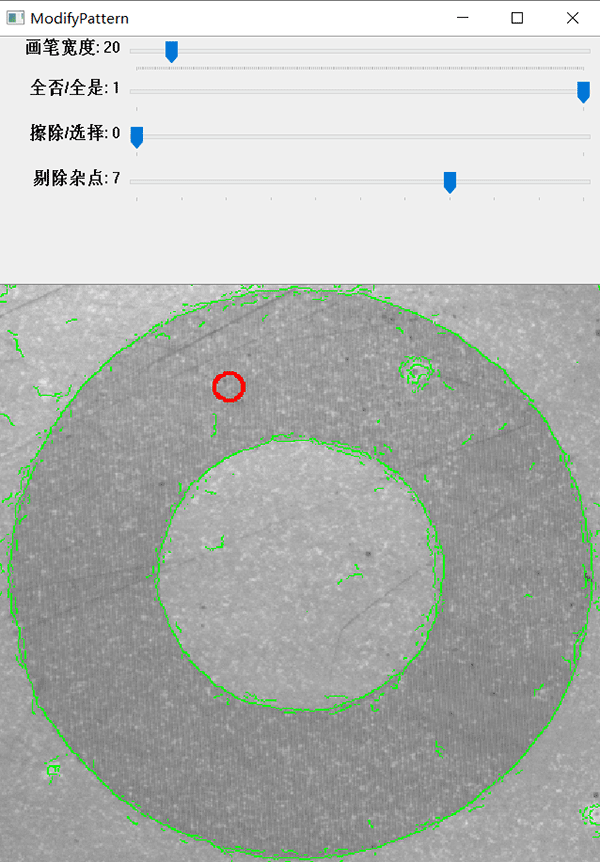

                 畫筆寬(kuan)度：20            ;                                 畫筆寬(kuan)度：80

2.7.2全否/全是

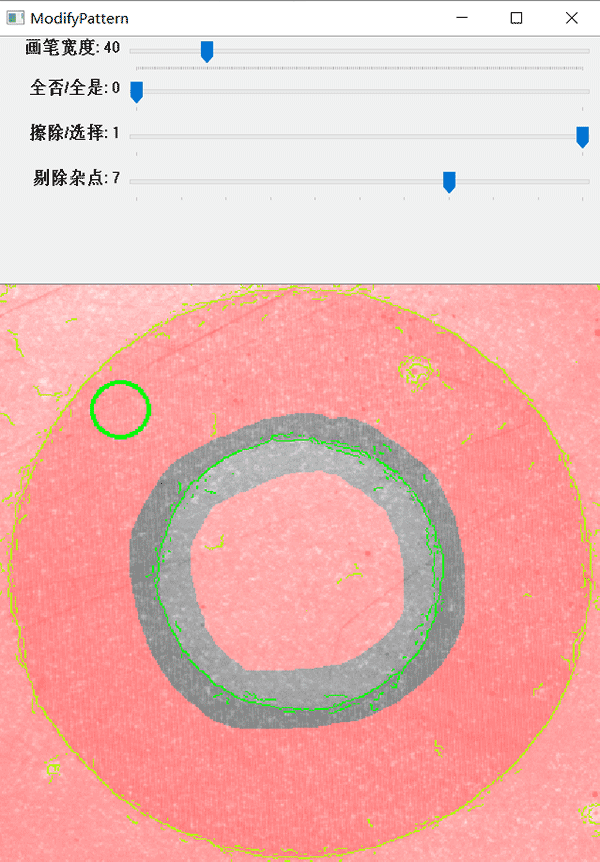

全(quan)否：即圖中所有(you)的(de)輪廓全(quan)部不考慮，這(zhe)時(shi)配合【擦除/選(xuan)擇】中的(de)【選(xuan)擇】功能快速提取需要的(de)輪廓。

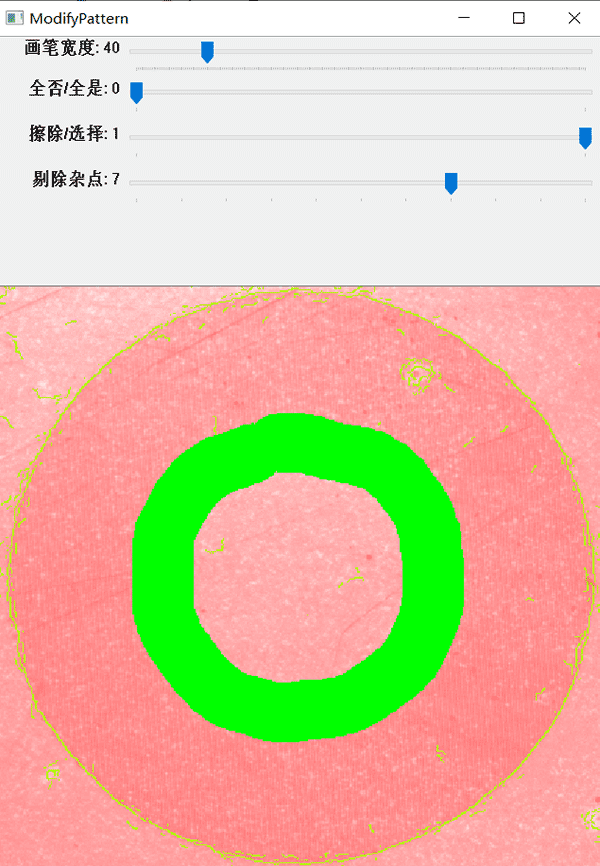

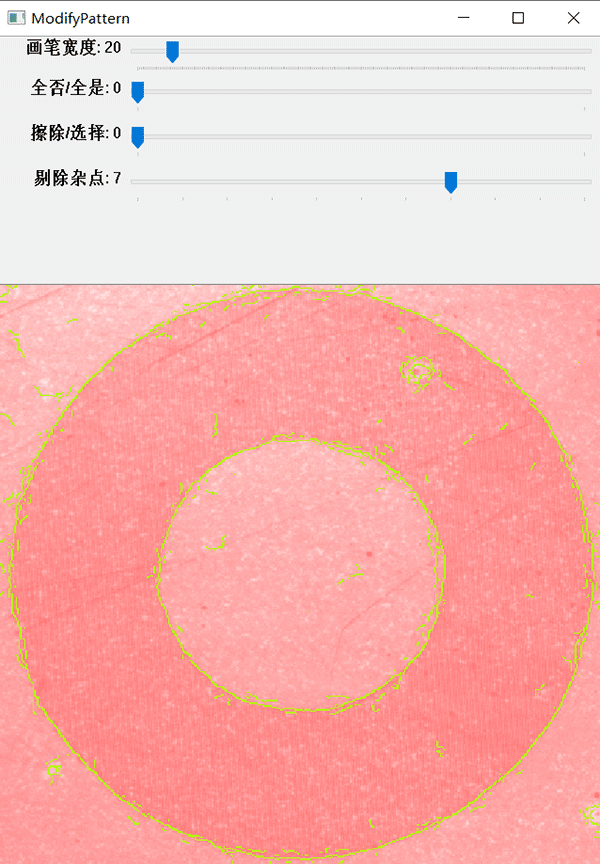

                    全否(fou)

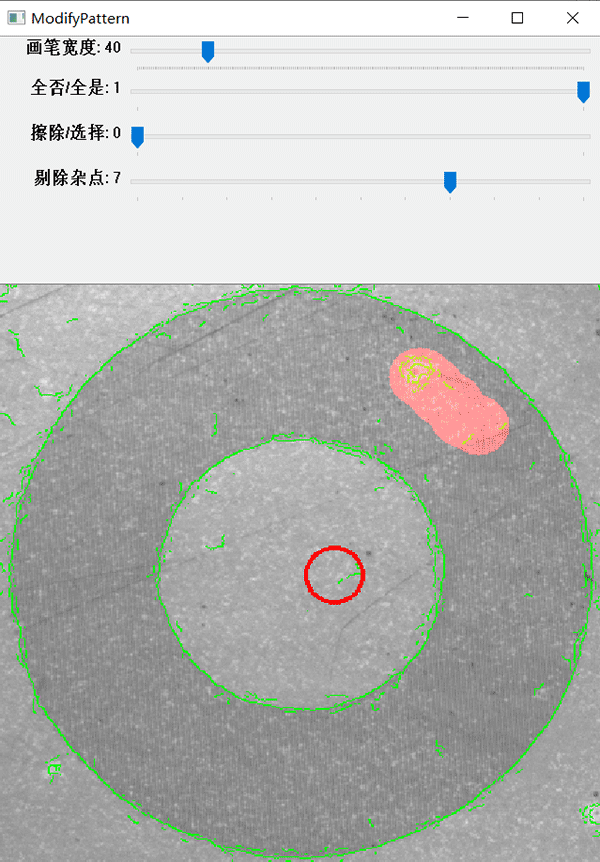

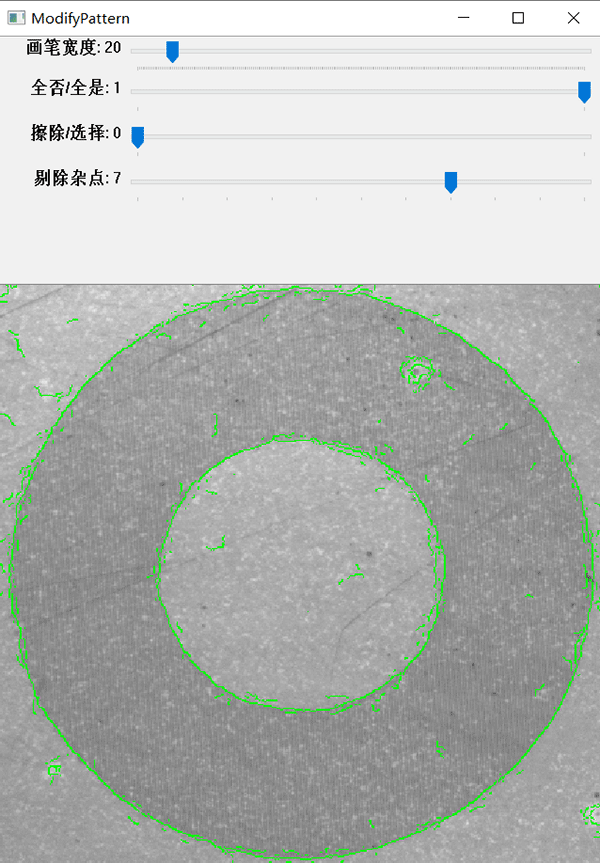

全是(shi)：即(ji)圖中所(suo)有(you)的輪廓(kuo)全部考慮，這時配(pei)合【擦除/選擇】中的【擦除】功能去(qu)除不(bu)需要的輪廓(kuo)。

2.7.3擦除/選擇

擦除：使(shi)用鼠標畫筆去除不考慮的輪廓點

選擇：使(shi)用(yong)鼠(shu)標(biao)畫筆(bi)選擇考慮計算的輪廓點

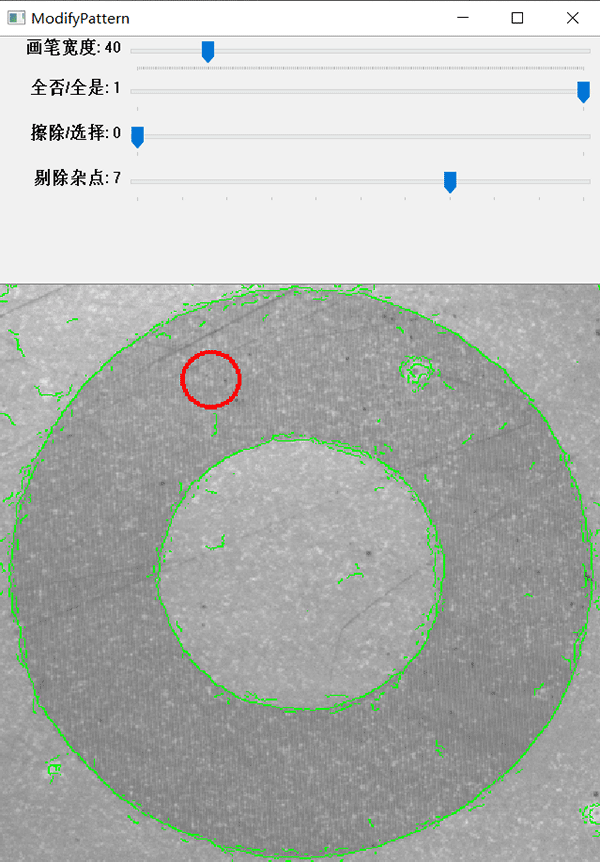

              擦除：畫(hua)筆紅色(se)                                               選擇：畫(hua)筆綠(lv)色(se)

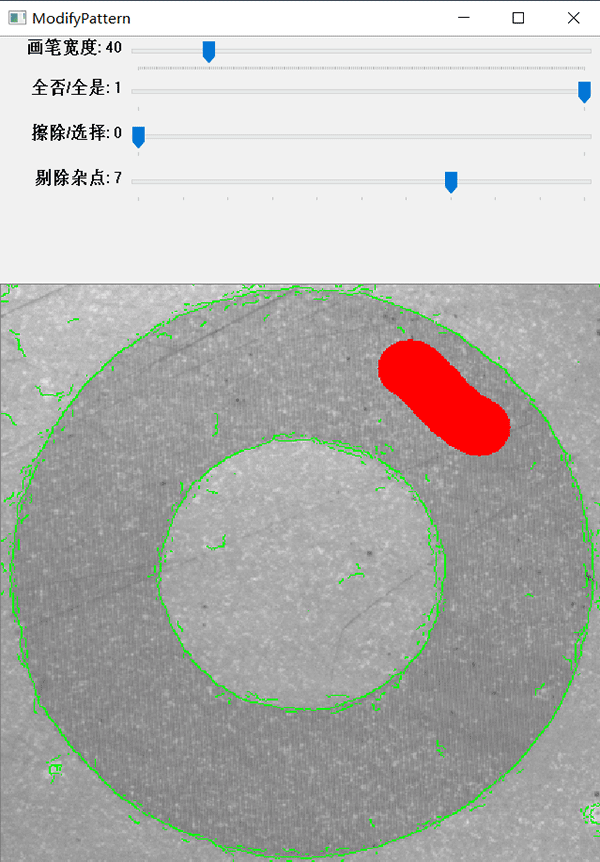

【擦除過程】

           鼠標左鍵按下并涂畫(hua)                                           ;  鼠標左鍵抬(tai)起完成擦除

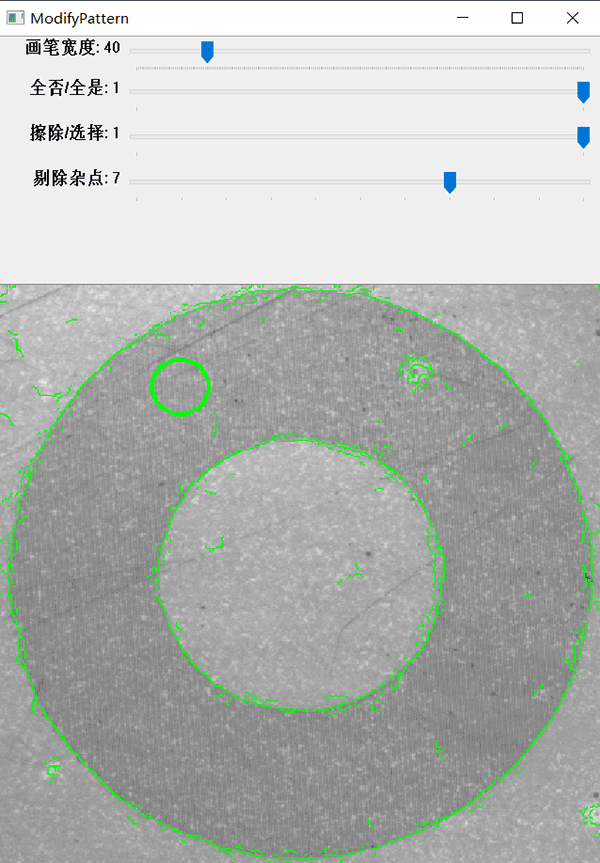

【選擇過程(cheng)】

           鼠(shu)標左鍵(jian)按下并選擇                                            鼠(shu)標左鍵(jian)抬起完成選擇

2.7.4剔除雜點

當圖(tu)像的(de)(de)質量較差(cha)時(shi)，邊緣(yuan)模糊(hu)產生大量的(de)(de)雜點；從而增加(jia)了(le)(le)搜索(suo)的(de)(de)時(shi)間，同時(shi)影(ying)響了(le)(le)搜索(suo)的(de)(de)準確(que)性。通過調整【剔除雜點】去除大部分的(de)(de)干擾點，優化了(le)(le)模板的(de)(de)輪(lun)廓信息。

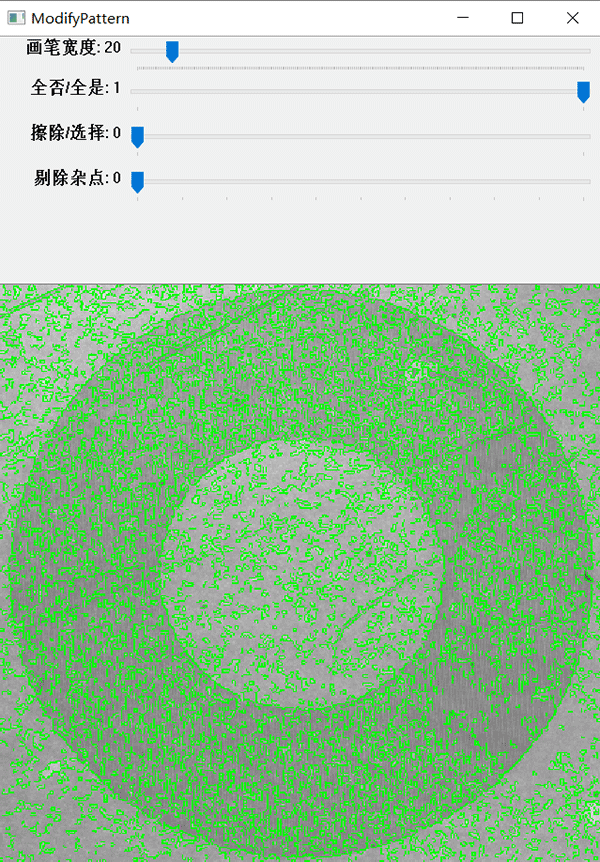

               剔(ti)除雜點：0                                                                 剔(ti)除雜點：7

3. 斑點的參數設置

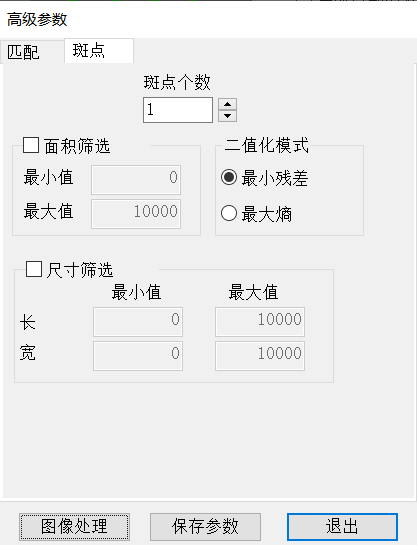

點(dian)擊(ji)高級參數(shu)進入參數(shu)設置界面。

3.1斑點個數

目標區域(yu)內的(de)斑點個(ge)數(shu)必(bi)須(xu)大(da)于等于設定的(de)個(ge)數(shu)，否則報(bao)錯。所有的(de)斑點坐標求平均值(zhi)作為(wei)結果(guo)。以下舉例(li)：

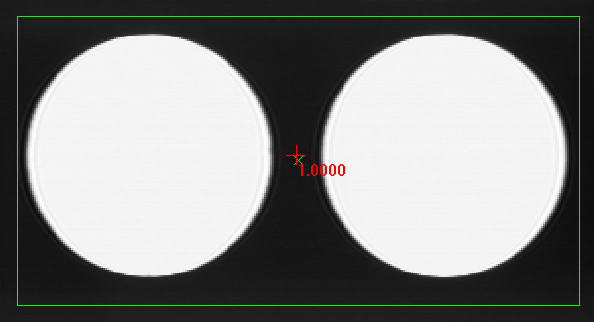

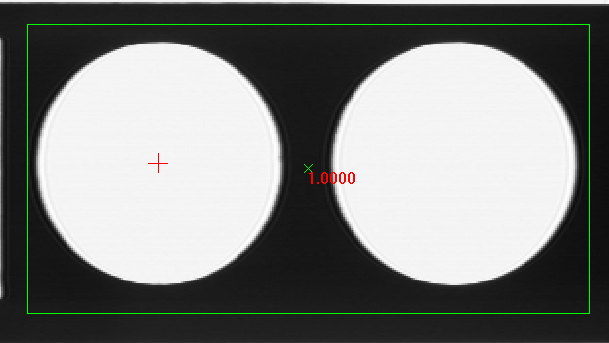

            斑(ban)點個數：1                                                           斑(ban)點個數：2

3.2面積篩選

通過(guo)設置面(mian)積的最小值(zhi)、最大(da)值(zhi)，進行(xing)斑(ban)點篩(shai)選。面(mian)積在最小值(zhi)、最大(da)值(zhi)之間的斑(ban)點被保留，之外的斑(ban)點被剔除(chu)。

          面積篩(shai)(shai)選前                                                                    面積篩(shai)(shai)選后

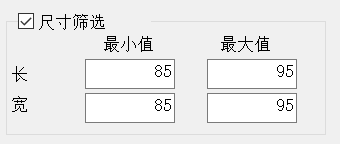

3.3尺寸篩選

通過設置尺寸的最(zui)(zui)小值(zhi)、最(zui)(zui)大(da)值(zhi)，進行斑(ban)(ban)點篩選。尺寸（長、寬）在(zai)最(zui)(zui)小值(zhi)、最(zui)(zui)大(da)值(zhi)之間的斑(ban)(ban)點被保留，之外的斑(ban)(ban)點被剔(ti)除(chu)。

             尺(chi)寸(cun)篩(shai)選前                                                                        尺(chi)寸(cun)篩(shai)選后

3.4二值化模(mo)式

斑(ban)點(dian)分析的(de)(de)前提是把斑(ban)點(dian)與(yu)背景(jing)分割開(kai)來。一般情況下，默認使用【最小殘(can)差】即可處(chu)理絕大(da)部分的(de)(de)圖像。當圖像明暗不(bu)(bu)明顯，或斑(ban)點(dian)與(yu)背景(jing)對比不(bu)(bu)明顯時(shi)，使用【最小殘(can)差】的(de)(de)效(xiao)果將受到(dao)影響，這時(shi)使用【最大(da)熵】會得到(dao)較理想的(de)(de)效(xiao)果。

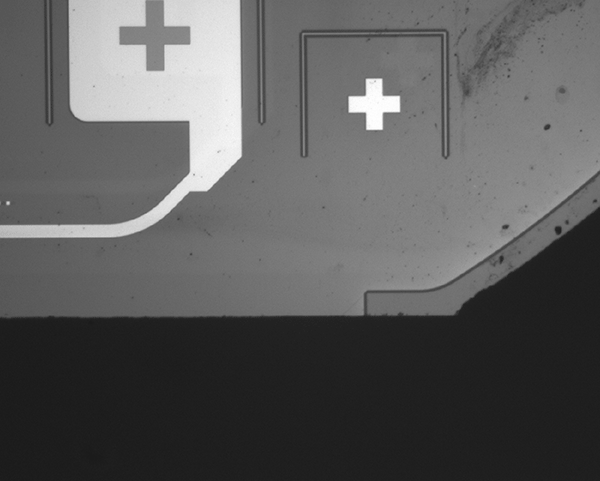

           ;  原始圖像，小十(shi)字目標

                  最小(xiao)殘差效果                               ;                      最大熵效果
