二．軟件

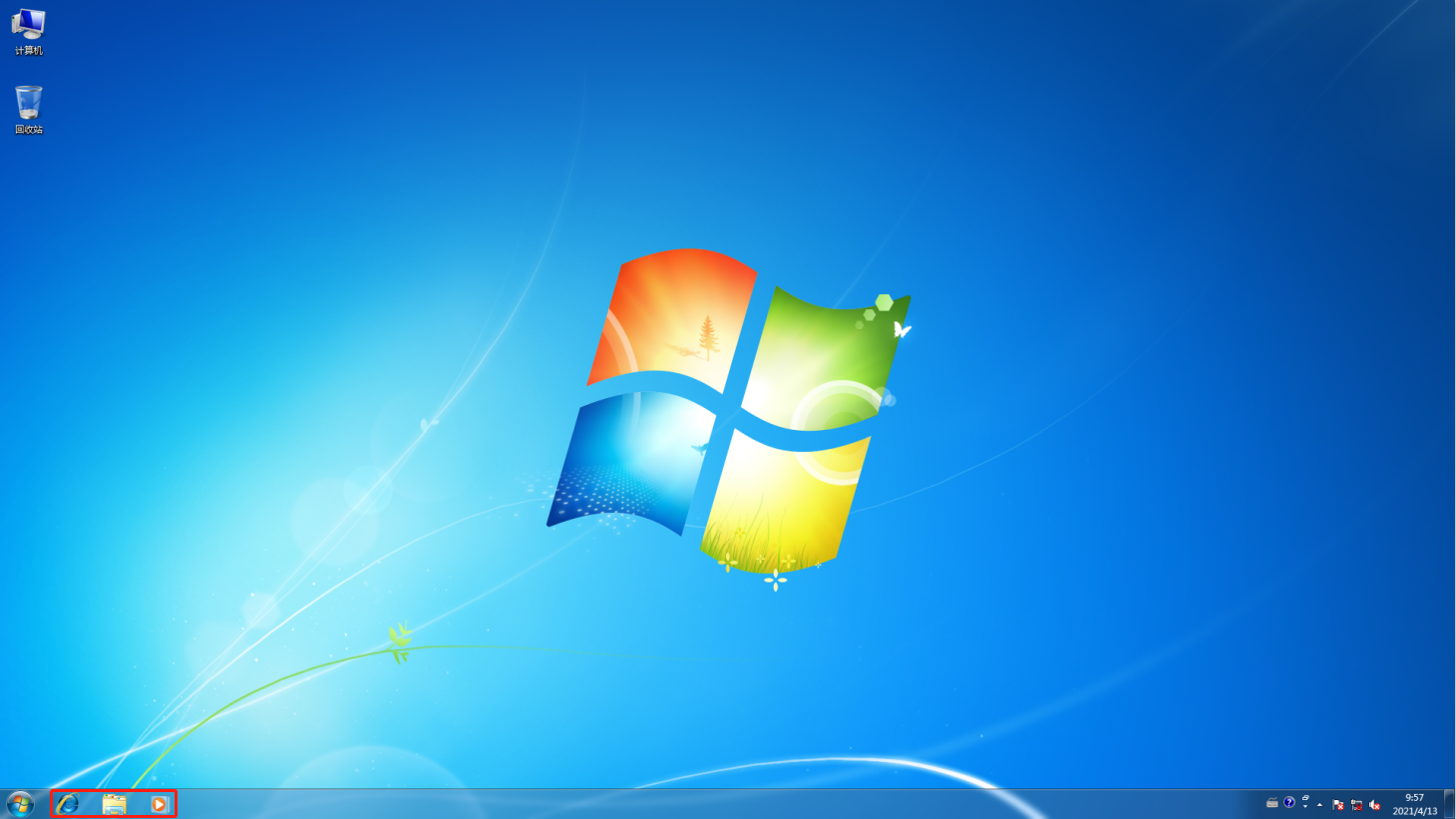

1. 清理桌面

將桌面和任務欄上不需要的圖標刪除掉。

2. D盤準備

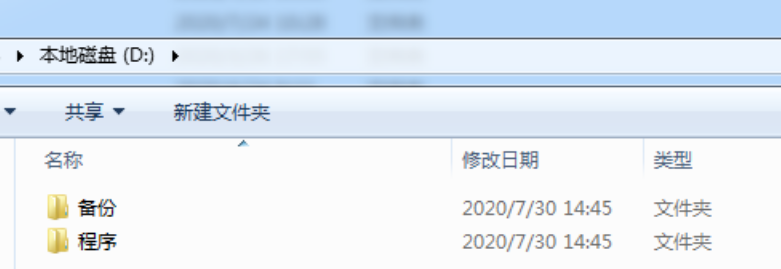

在D盤新建兩個文件夾，分別(bie)叫“備份”和“程序”。

3. 拷貝文件

將(jiang)需要安裝的程序文(wen)件拷貝(bei)到(dao)“備份(fen)”文(wen)件夾下(xia)。

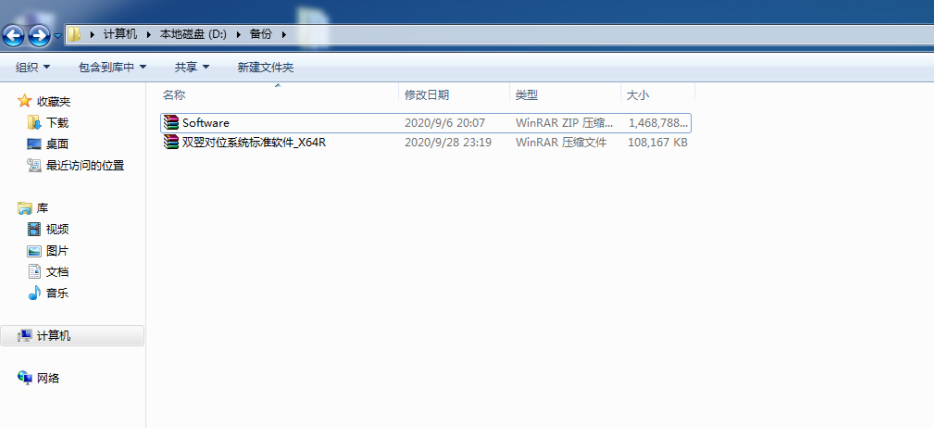

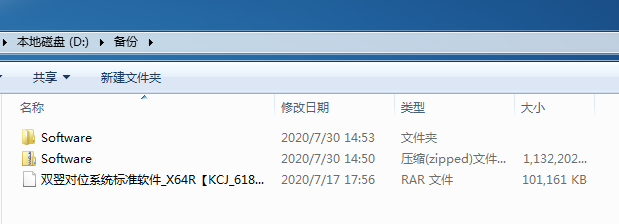

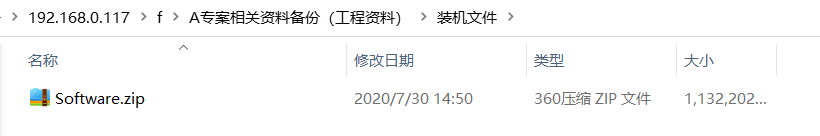

將U盤中(zhong)的“Software”壓縮(suo)包文(wen)件拷貝至“備份”文(wen)件夾中(zhong)

將程序(xu)壓縮包也拷貝至此(ci)文(wen)件夾

4. 解壓文件

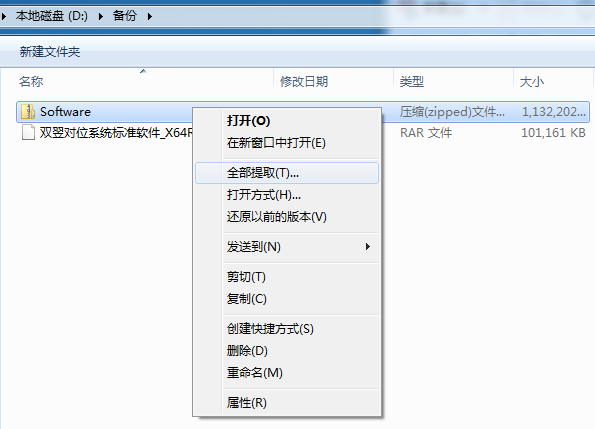

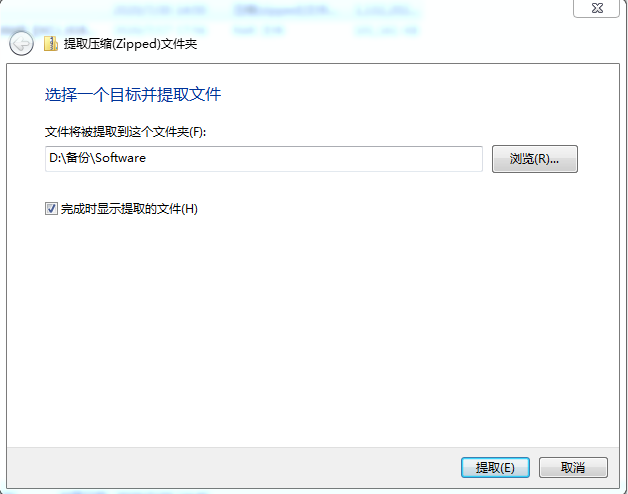

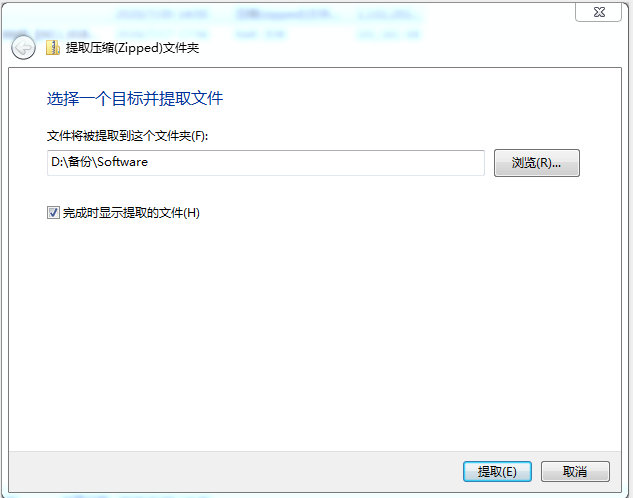

右(you)鍵單擊(ji)Software.zip，選擇“全部提取(qu)（T）...”，彈出的(de)對(dui)話框點擊(ji)“提取(qu)”。

5. 安裝程序

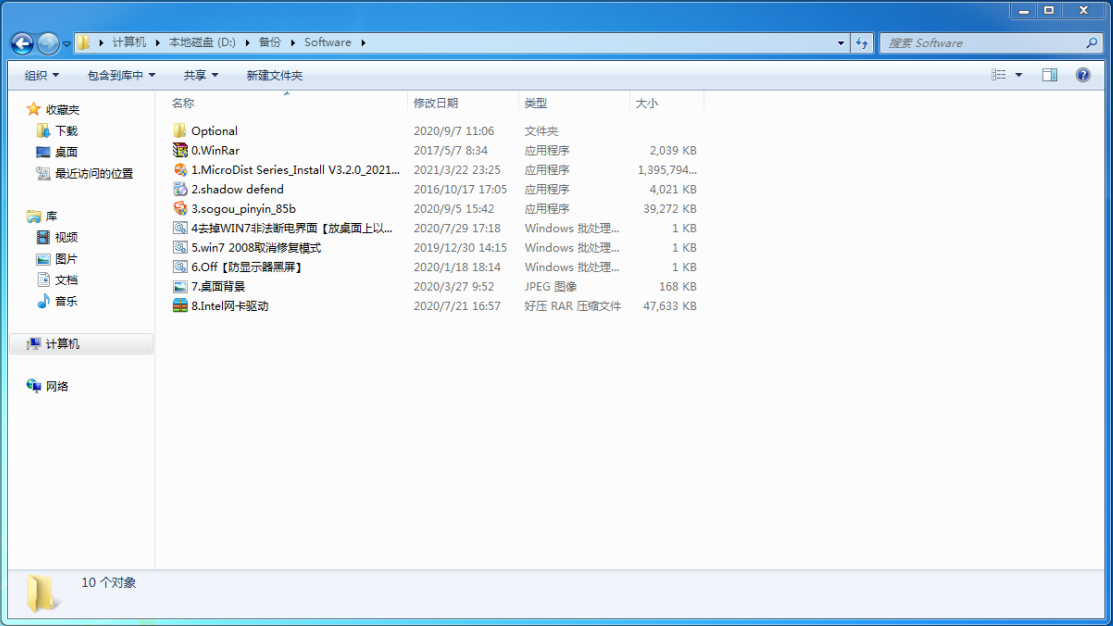

打開Software文件夾。依次安(an)裝(zhuang)需(xu)要的程(cheng)序。

①安裝解壓工具。

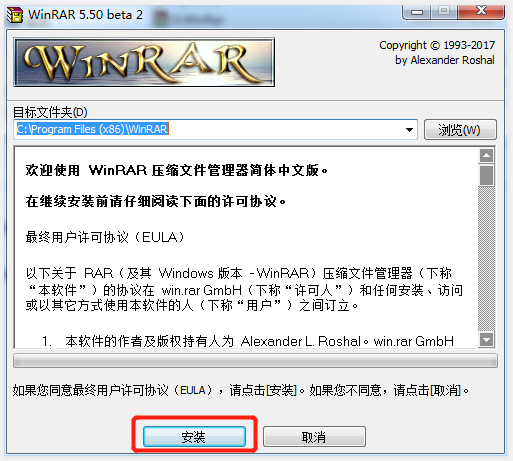

雙(shuang)擊打開“0.WinRar”程序安裝包。

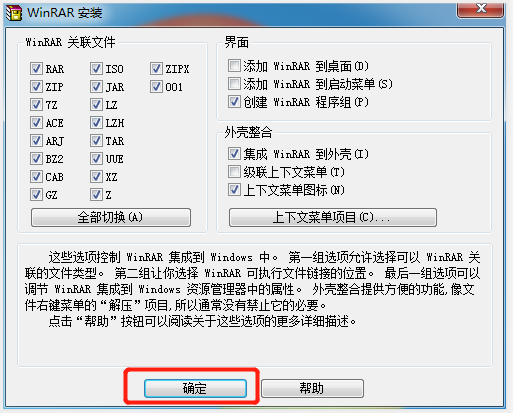

點擊“安裝”

→“確定”

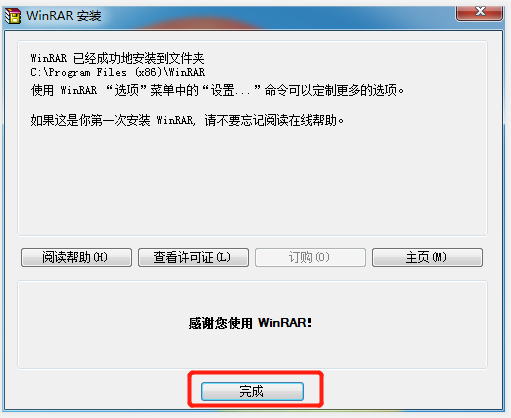

→“完成”。

②安裝雙翌安裝包。

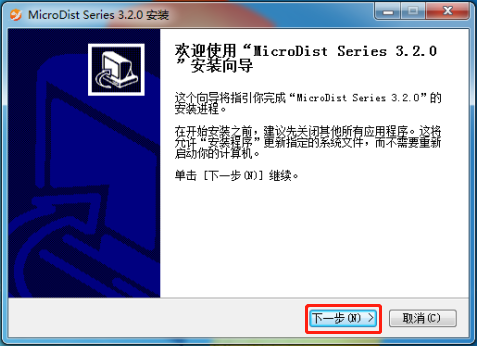

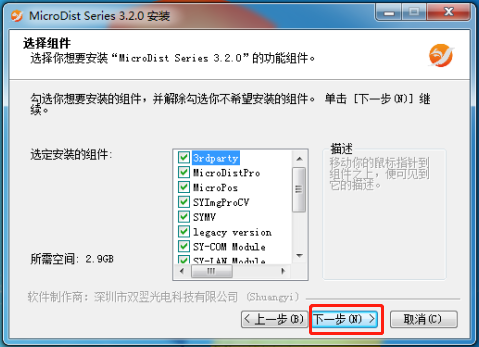

雙(shuang)擊打(da)開“1.MicroDist Series_Install V3.2.0.exe”程序安裝(zhuang)包。

點擊“下一步”

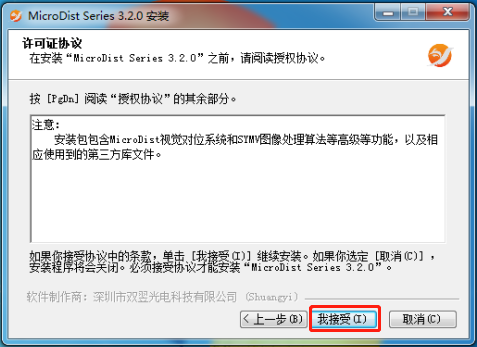

→“我接受”

→“下一步”

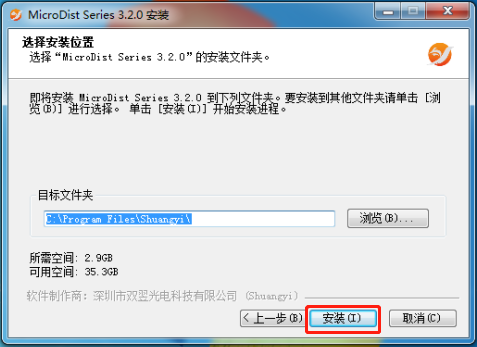

→“安(an)裝”，等待安(an)裝完成(cheng)。

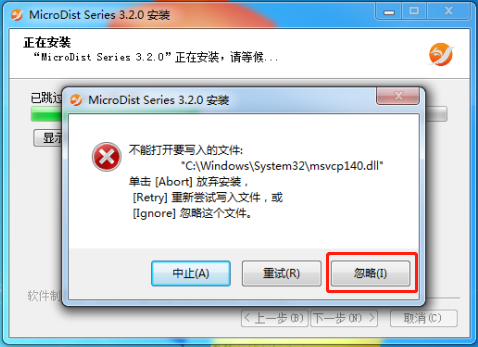

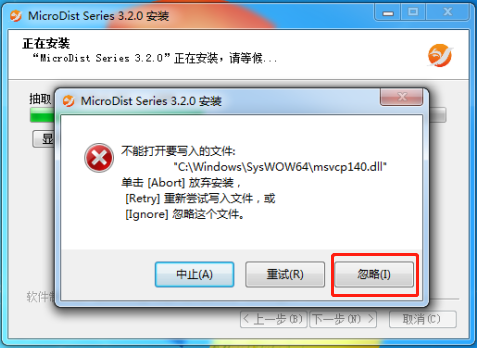

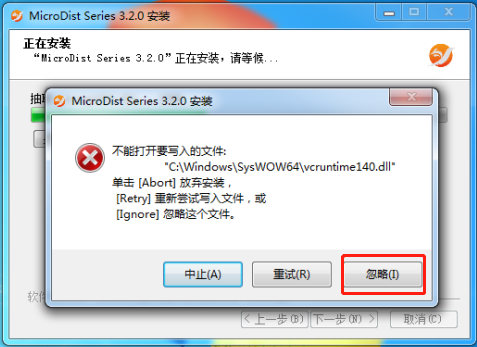

→如果出現錯誤提示點擊“忽略”。

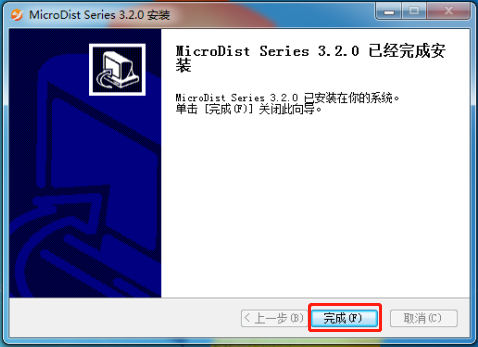

→“完成”。

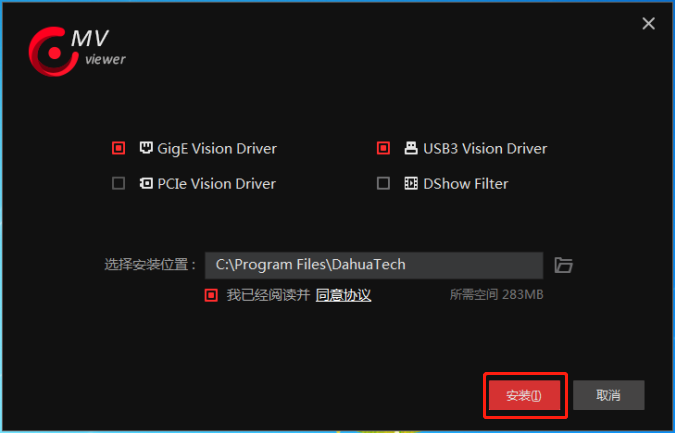

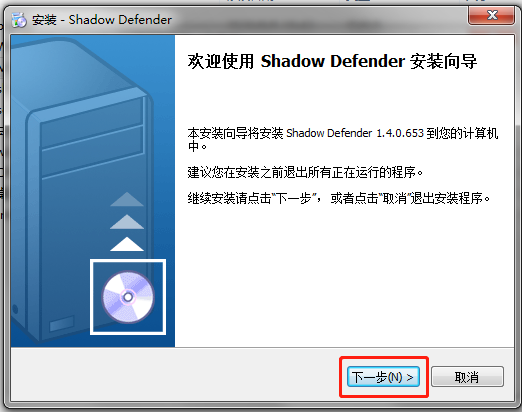

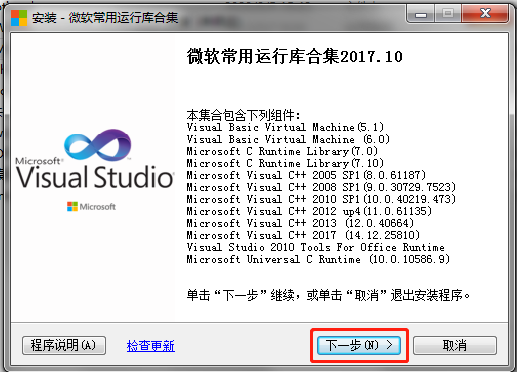

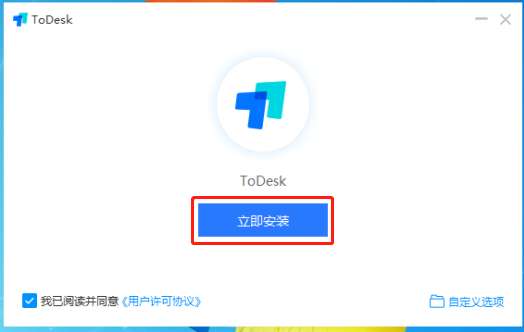

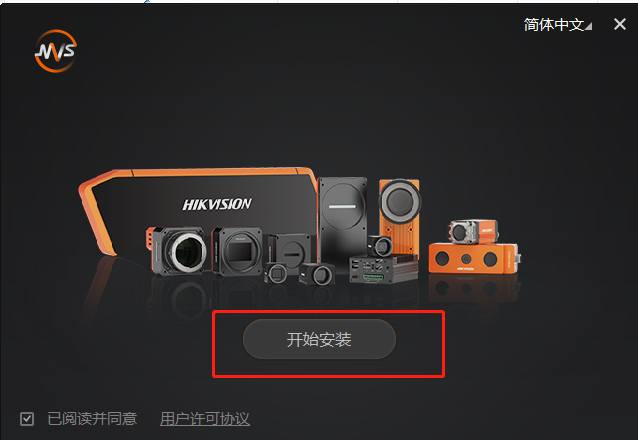

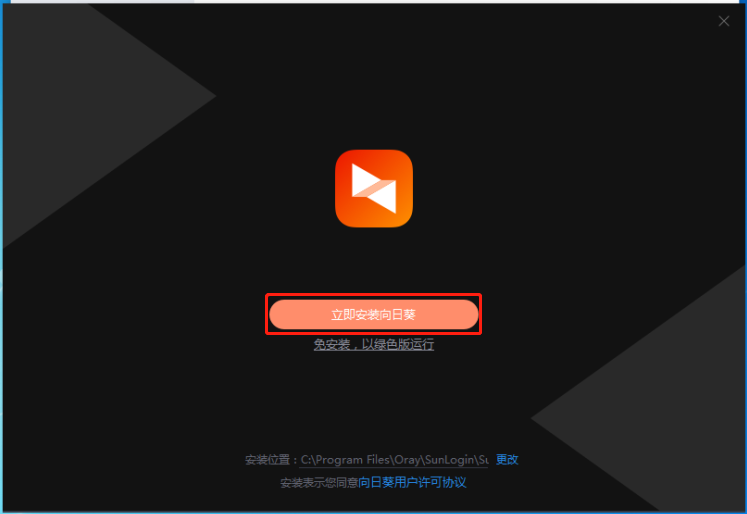

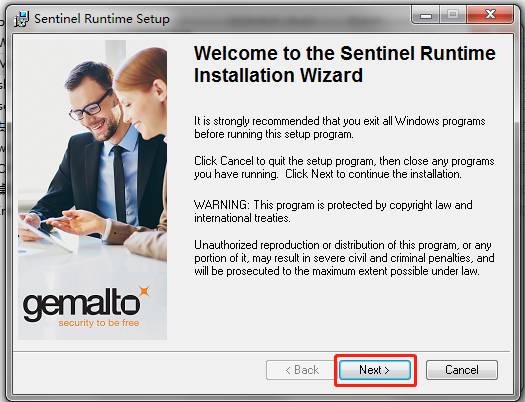

隨后將依次(ci)彈出以下七個對話框(kuang)，根據圖(tu)中紅框(kuang)指示(shi)依次(ci)進行安裝。

③安裝輸入法。

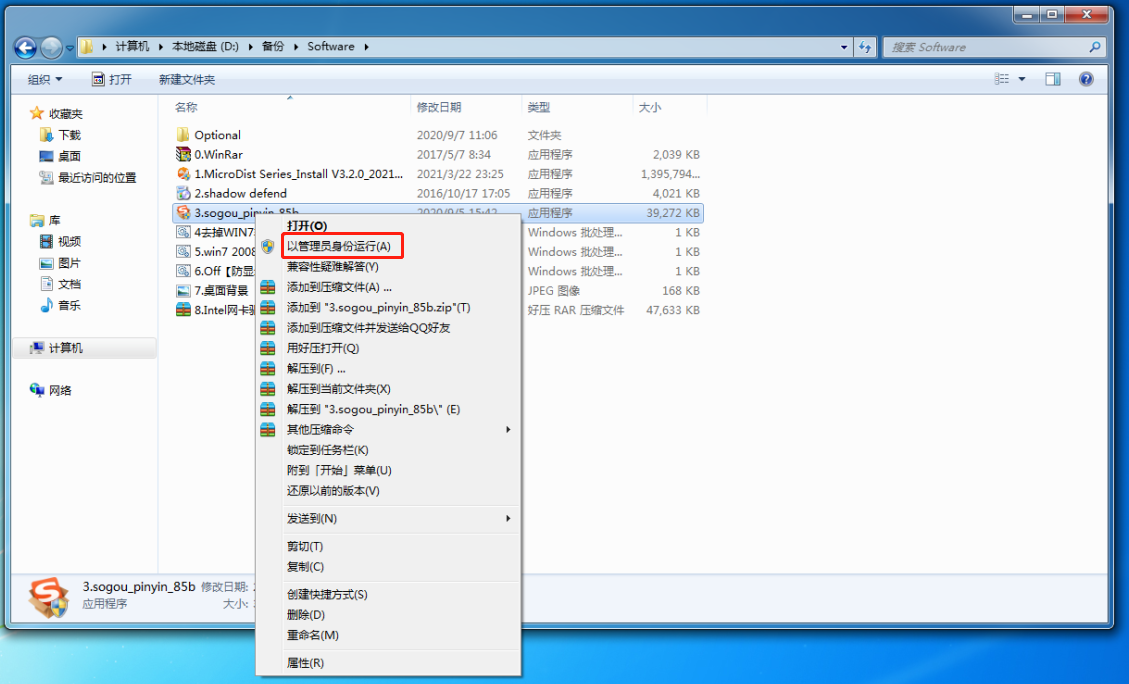

右鍵單(dan)擊“3.sogou_pinyin_85b.exe”程(cheng)序安裝(zhuang)包。

點擊“以(yi)管(guan)理員身份運行”

④取消非法斷電異常修復

將文件“4去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”拷貝到桌面。

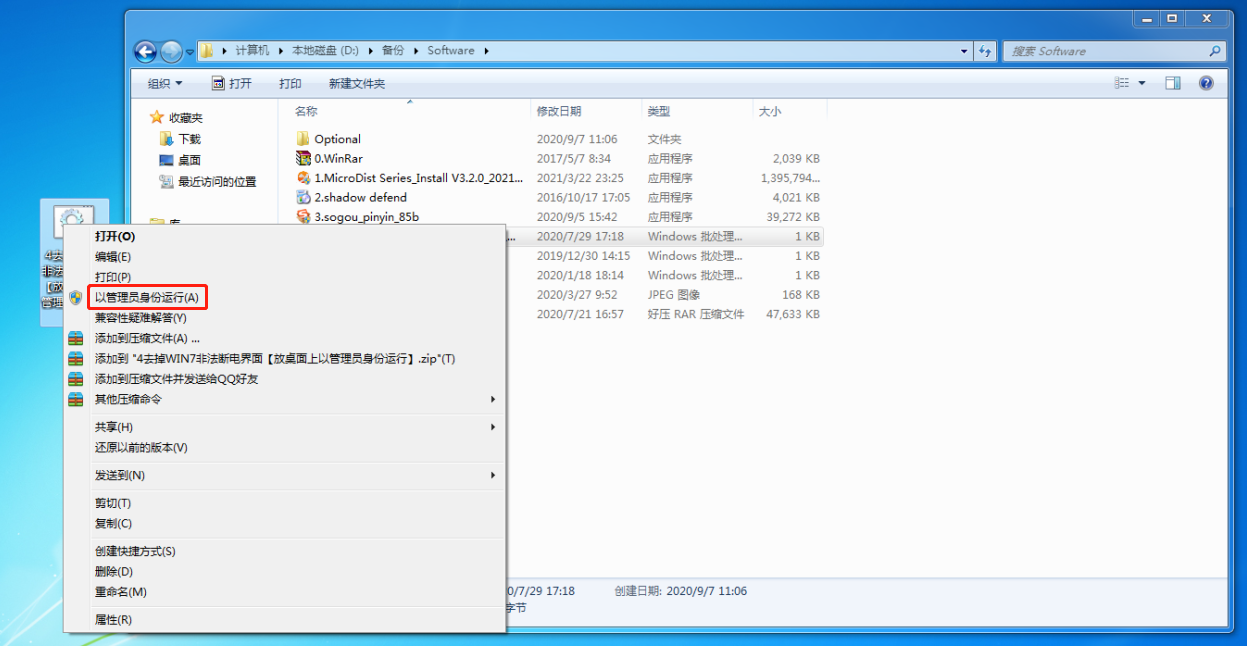

右鍵單擊(ji)“4去(qu)掉WIN7非法(fa)斷電(dian)界面(mian)【放桌面(mian)上以(yi)管理員身份運(yun)行】.bat”文件。

點擊“以管理員身份運行”，等(deng)待提示“操(cao)作成(cheng)功完成(cheng)”。

⑤取消開機修復

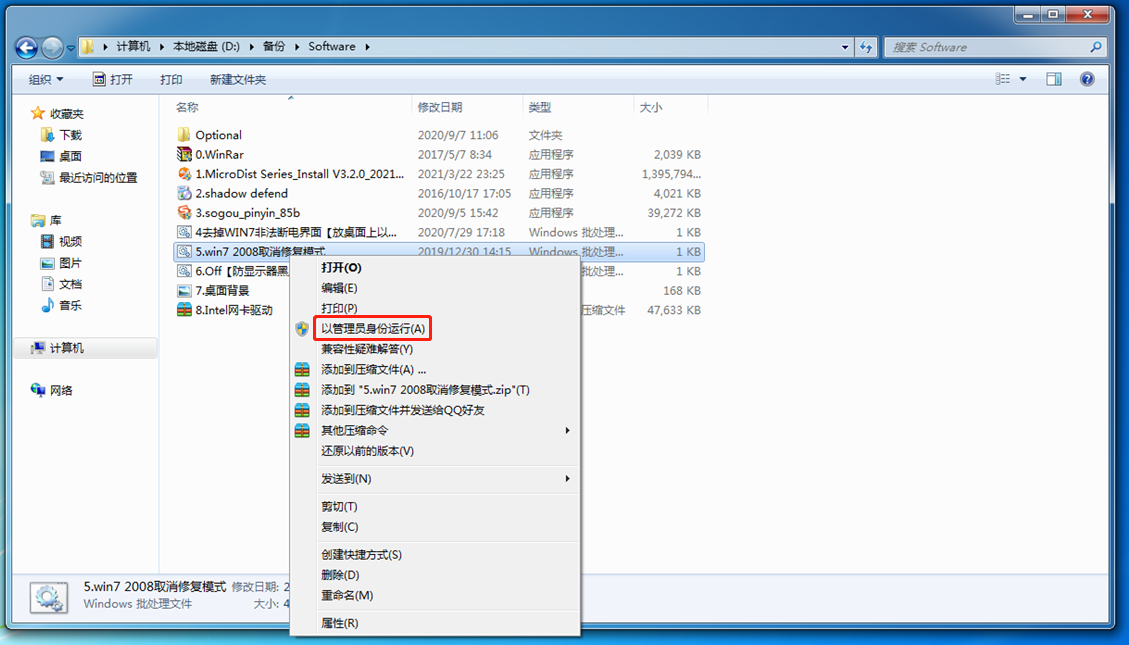

右鍵單擊文件“5.win7 2008取消修復(fu)模式.bat”。

點擊“以管理員身份運行”，控制臺程序會(hui)一閃而逝，操作完成(cheng)。

⑥設置防黑屏

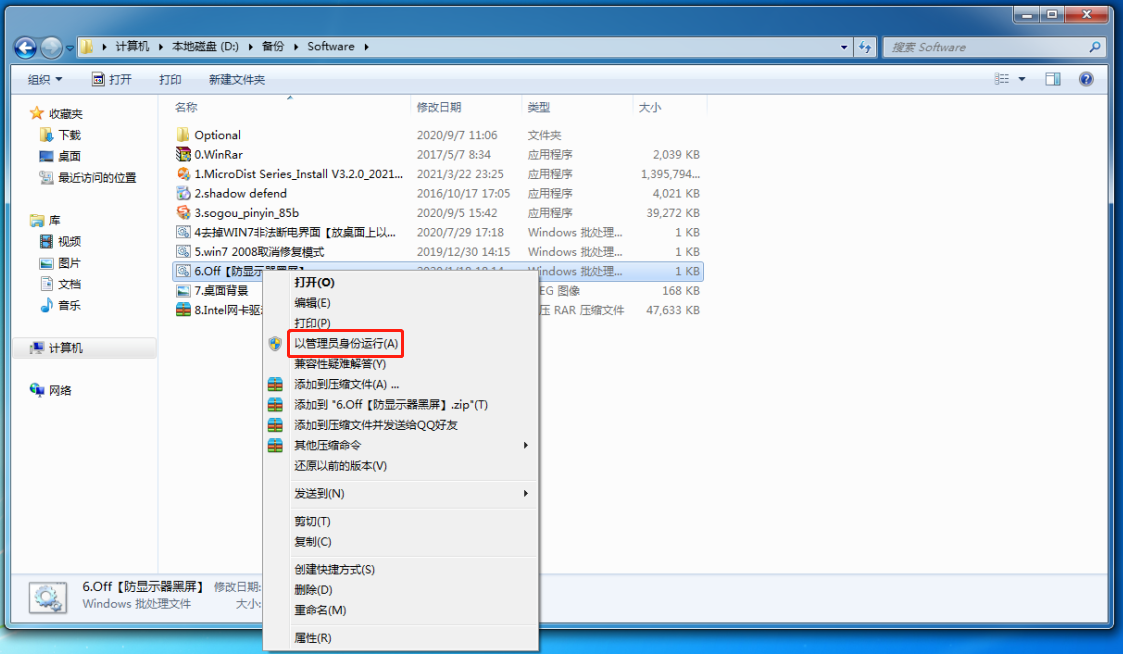

右鍵(jian)單擊文件“6.Off【防顯示器黑(hei)屏】.bat”。

點擊“以管理員身份運行”，控制臺程序會一閃而(er)逝，操(cao)作完成。

⑦修改桌面背景

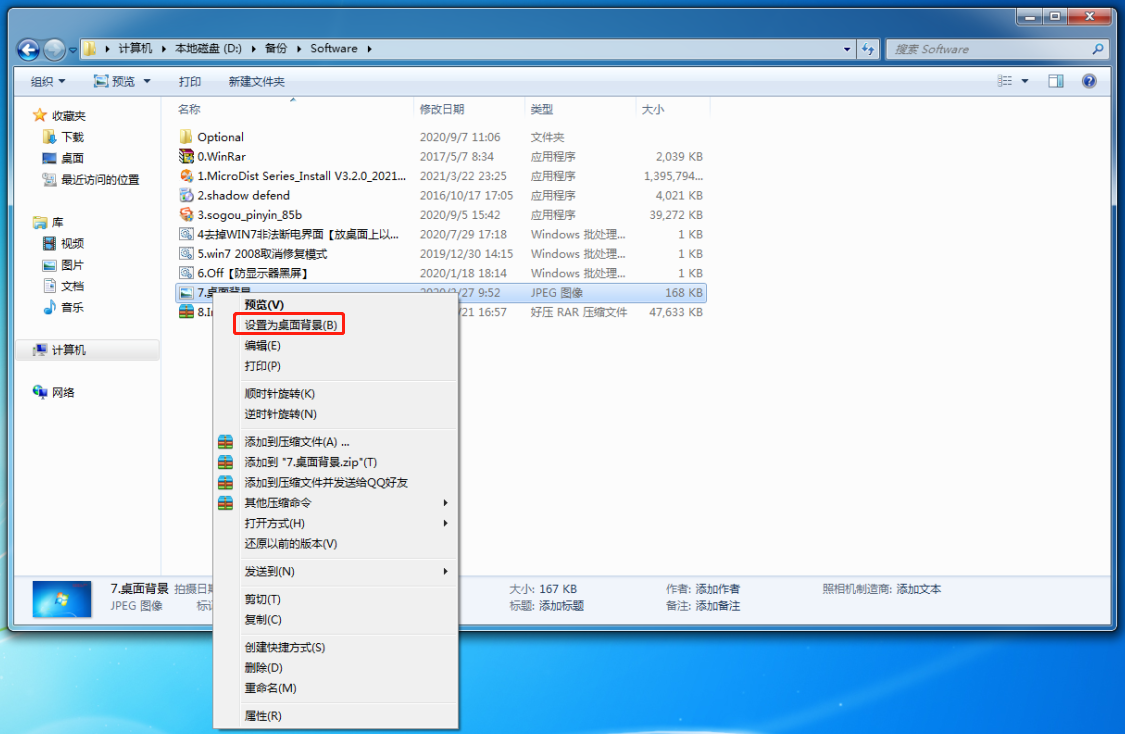

右鍵單(dan)擊文件“7.桌面背景(jing).jpg”。點(dian)擊“設置為桌面背景(jing)”。

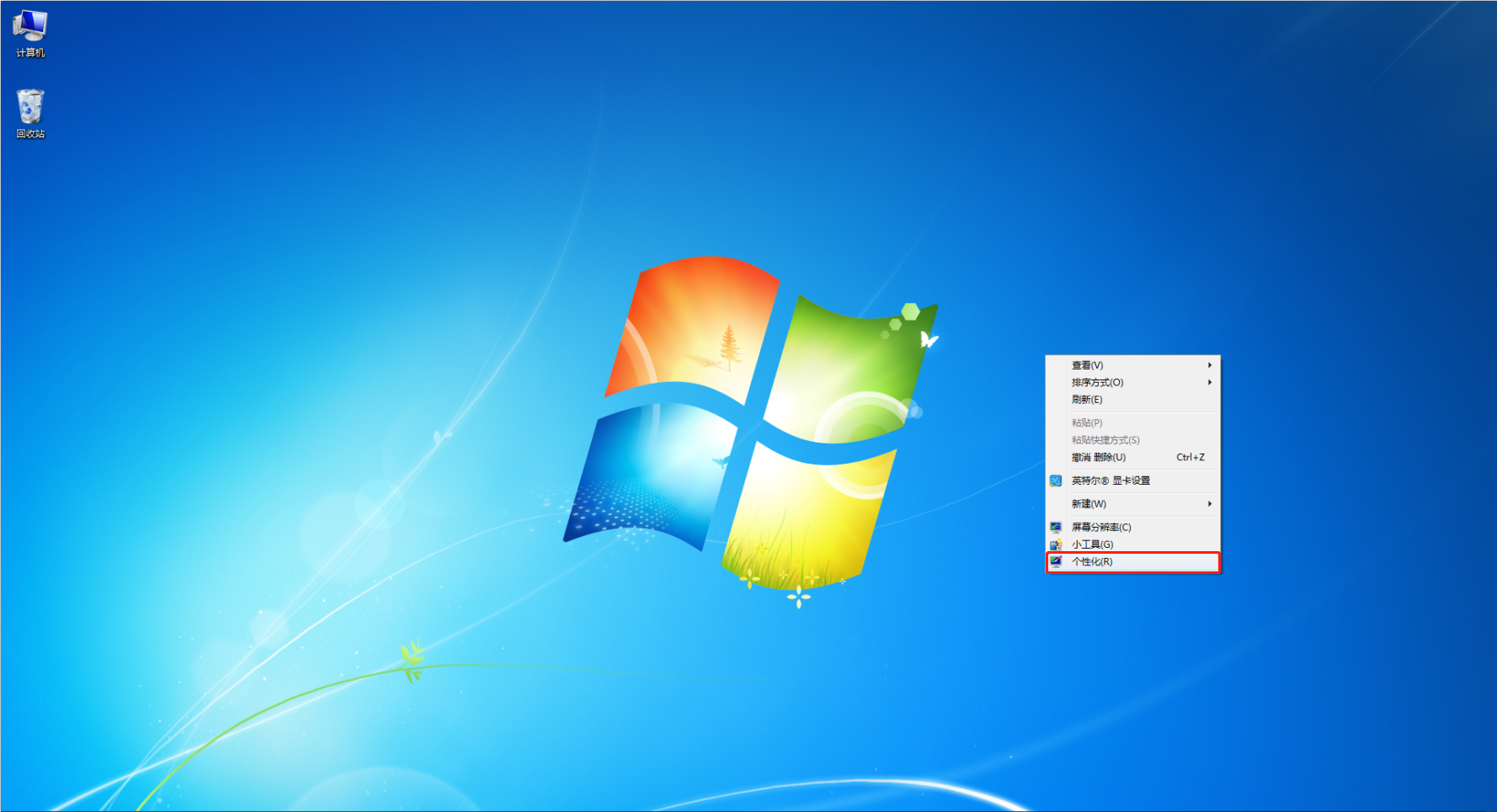

回到桌面(mian)，在桌面(mian)空白(bai)區域右擊(ji)。點擊(ji)“個性(xing)化(hua)”。

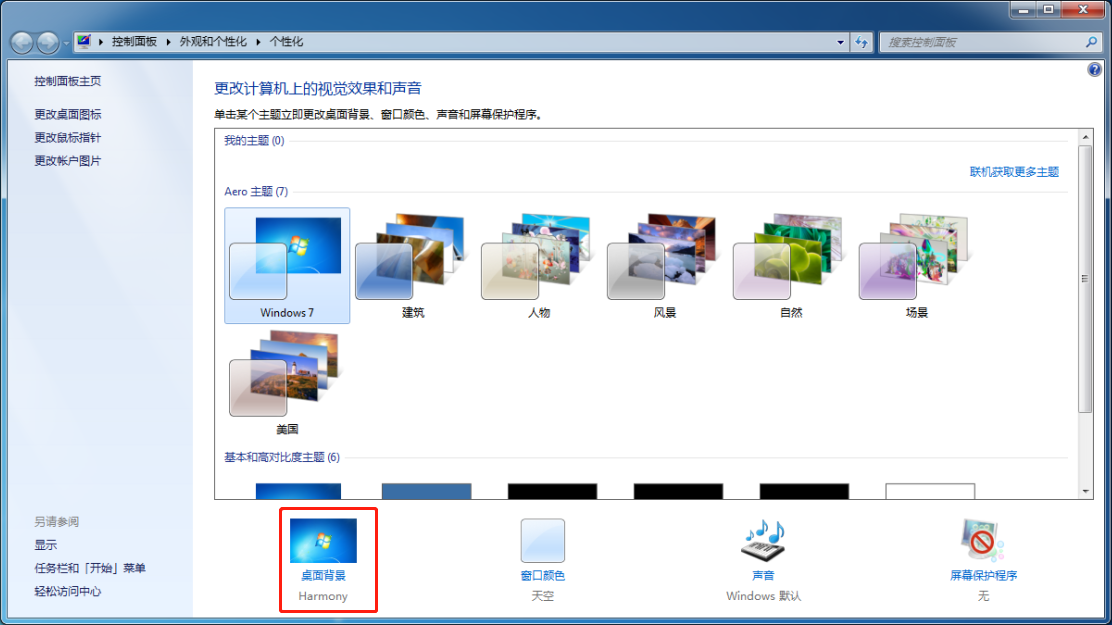

在個(ge)性窗口(kou)中，點擊(ji)“桌(zhuo)面背景(jing)”

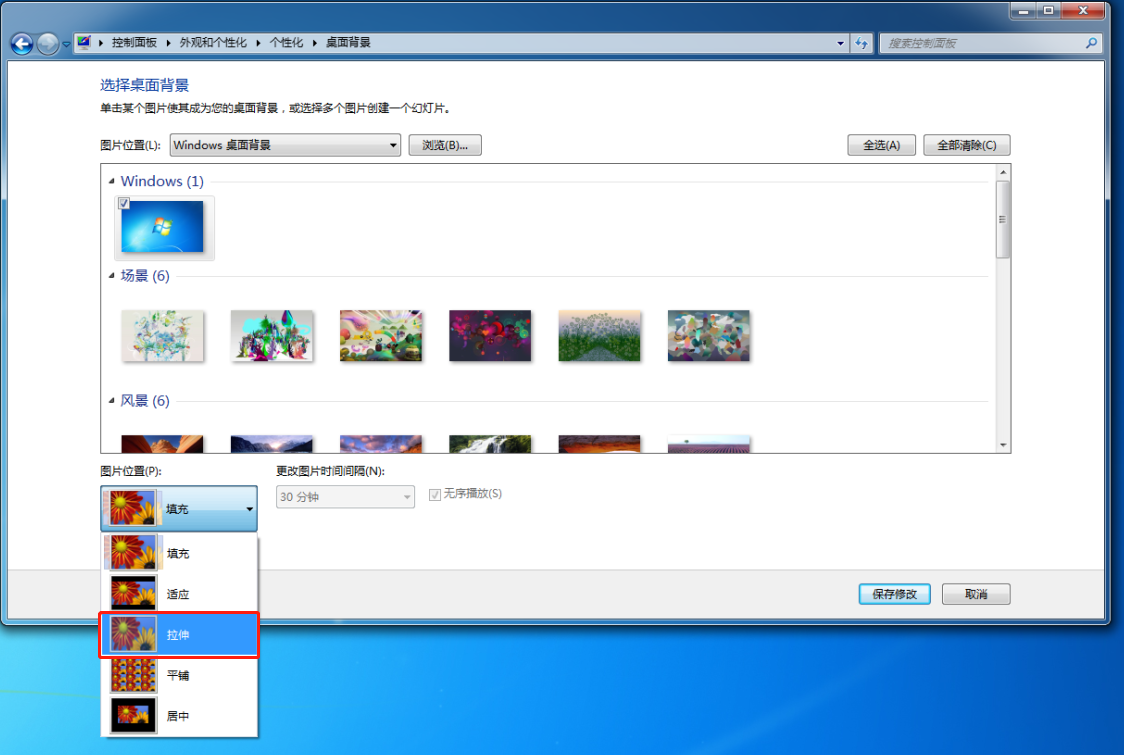

在“圖片(pian)位置”選(xuan)項中選(xuan)擇“拉伸”

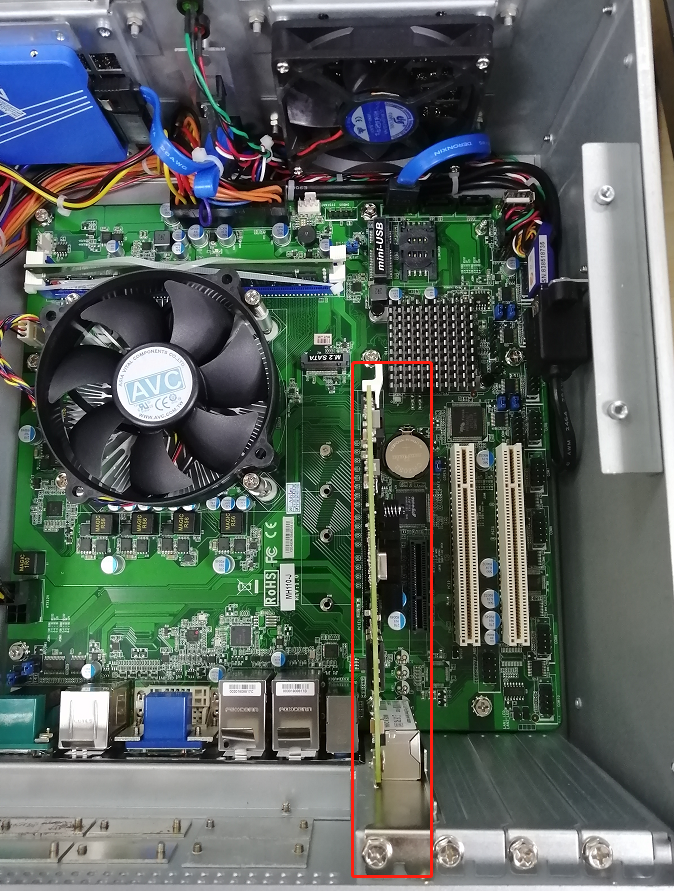

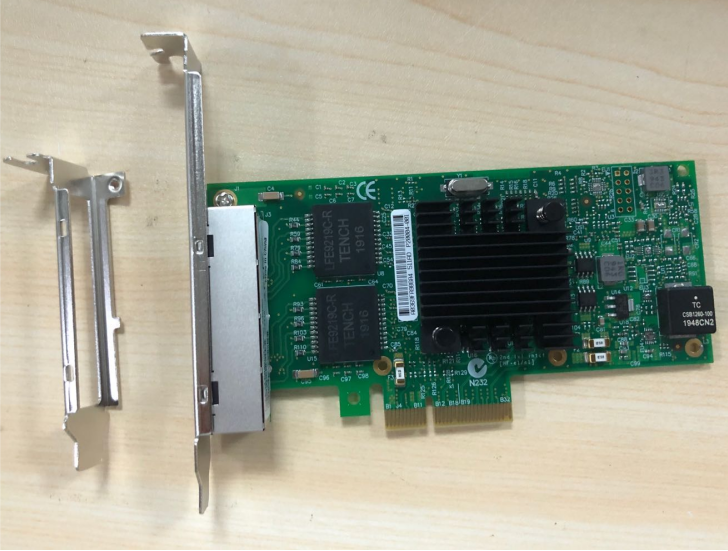

⑧安裝Intel網卡驅動（額外添加網卡時安裝）。

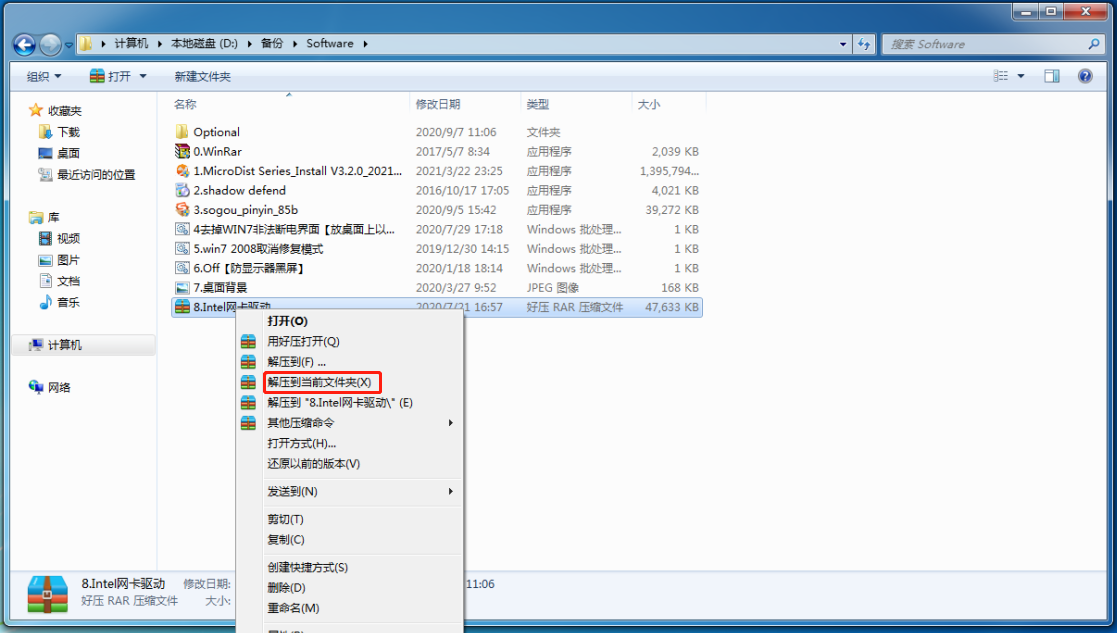

右(you)鍵單擊文(wen)件“8.Intel網卡驅動(dong).rar”。

點擊“解壓到(dao)當(dang)前文件夾”。

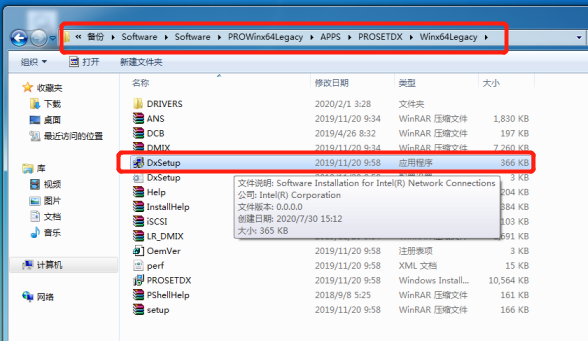

在解壓后(hou)的文(wen)件夾路(lu)徑下找到(dao)“DxSetup.exe”應用程序。雙擊打開。

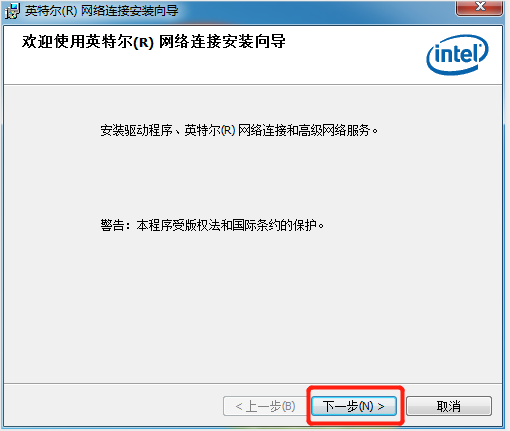

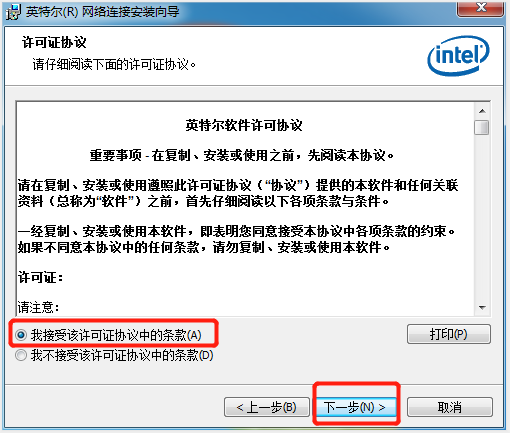

→點擊“下一步”

→勾選“我接受該許可證(zheng)協議中的條款(kuan)（A）”

→點擊“下一步”

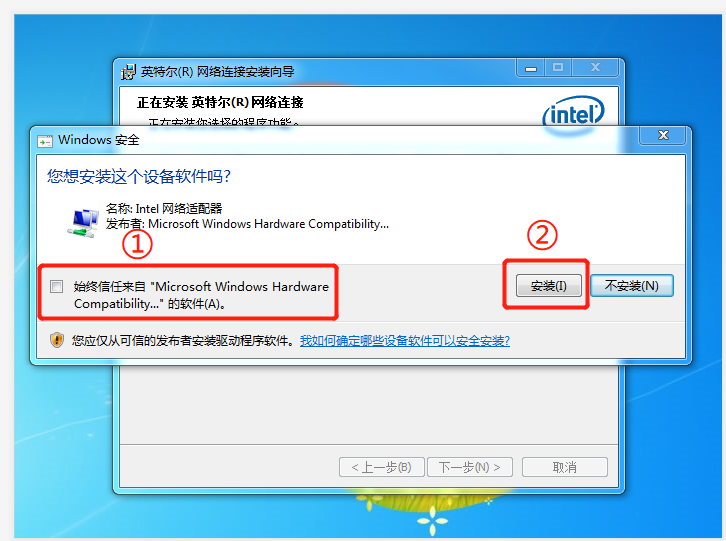

安裝(zhuang)過(guo)程彈出如下對話(hua)框時(shi)：

→勾選(xuan)“始終信(xin)任來(lai)自...”

→點擊“安裝”

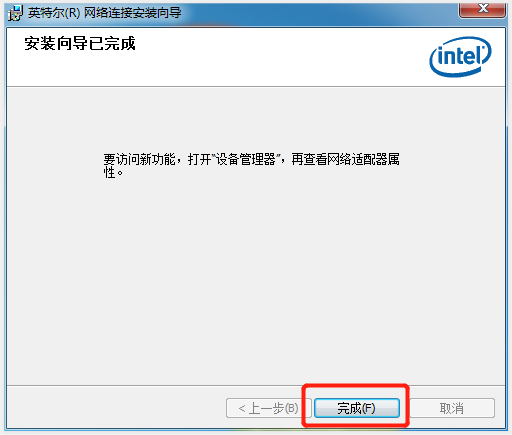

等待程序安裝完成：

→點擊“完成”

⑩刪除多余輸入法。

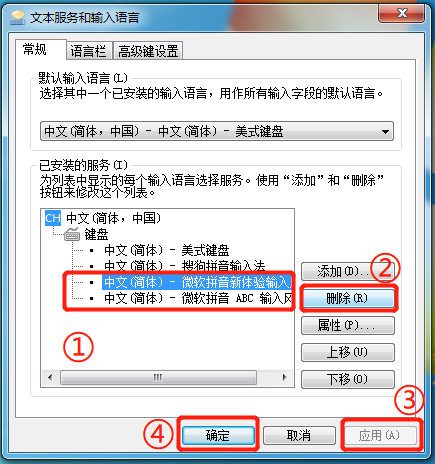

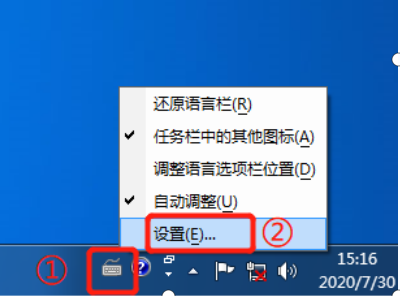

 右(you)鍵單擊圖中①指示的小鍵盤(pan)，點擊“設置(zhi)”。

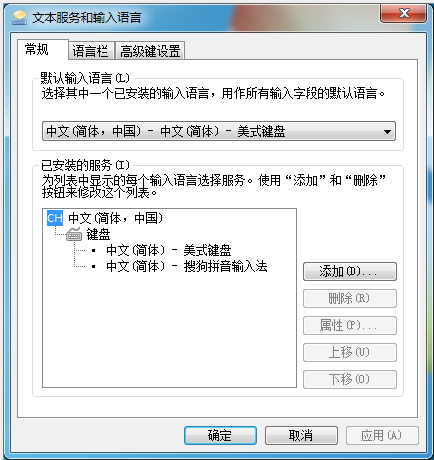

選(xuan)中不需要的輸入(ru)法，點擊“刪除”→“應用”→“確(que)定”

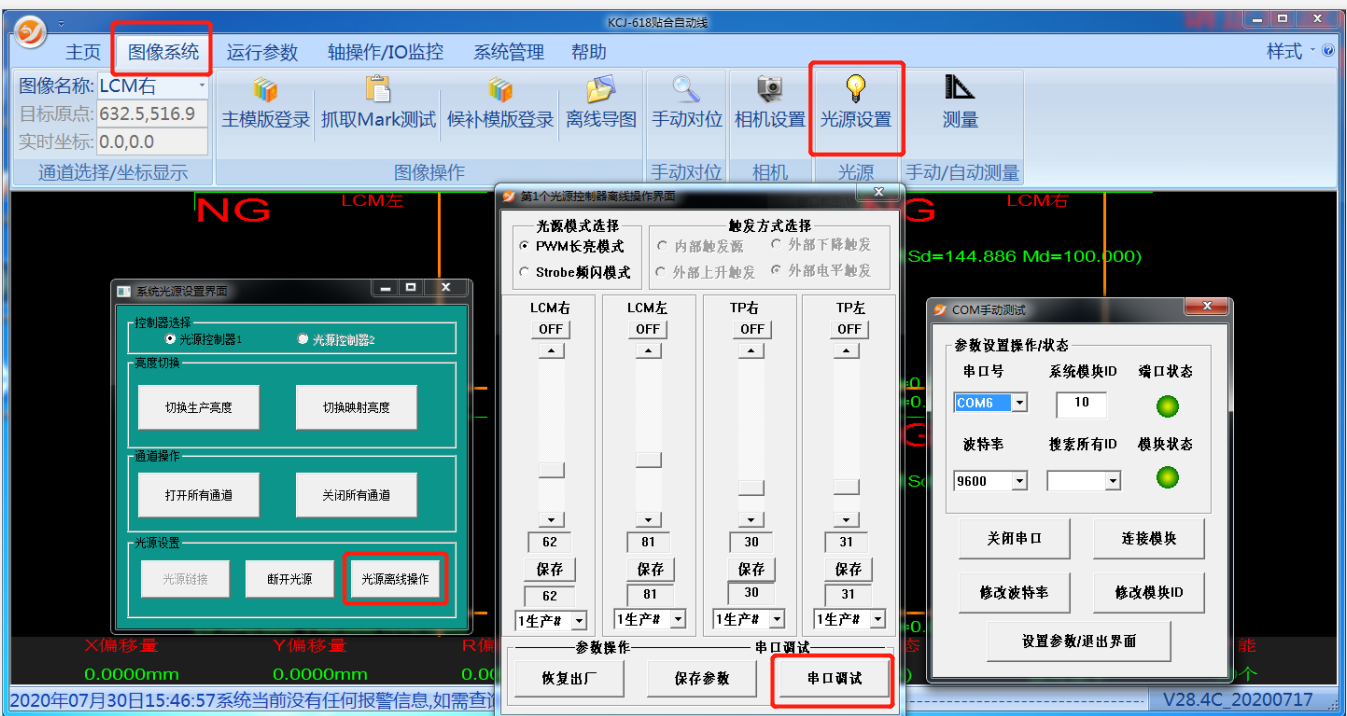

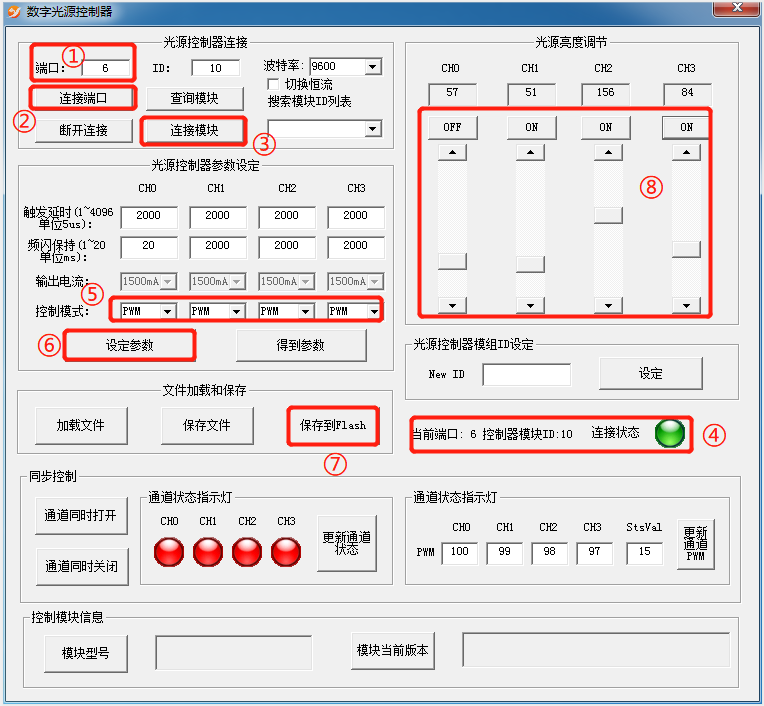

?光源控制器設置（工控機自帶光源控制器時設置此項）。

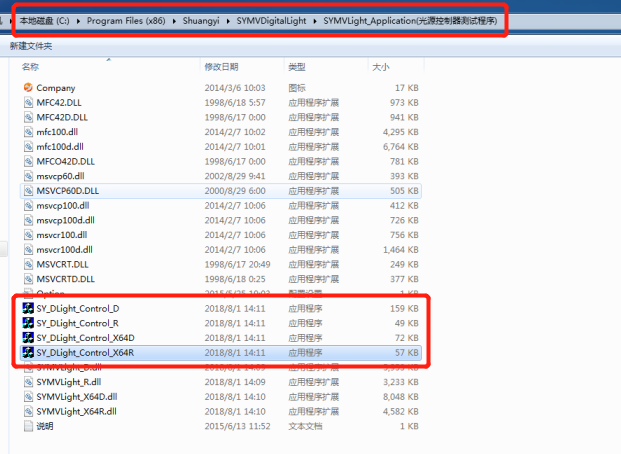

打開光源控制器測試程序（下圖4個(ge)程序中任意一個(ge)）

→修改(gai)端口號為：6   默認(ren)ID:10

→連接端口

→連(lian)接模塊（連(lian)上(shang)后(hou)顯示如圖(tu)中④所示）

→將所有通道的控(kong)制模式改為“PWM”（如圖(tu)中⑤所示(shi)）

→設定參數

→保存到Flash

→將光源(yuan)連(lian)接到光源(yuan)控制器上，點擊圖(tu)中⑧所在區域中的按(an)鈕及滑塊控制光源(yuan)開關及亮滅，確認(ren)光源(yuan)控制器無異常(chang)，如(ru)果異常(chang)請(qing)找(zhao)技術確認(ren)問題并解決。

?解壓項目程序

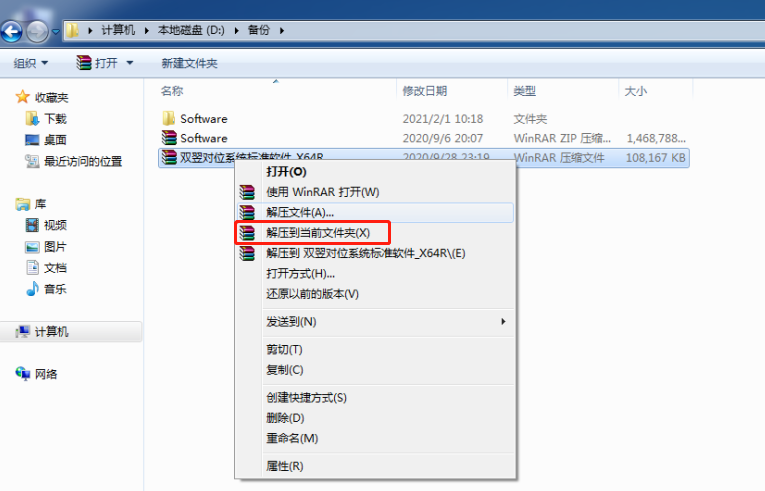

將項目使(shi)用到的最(zui)新程(cheng)序壓縮包解壓到當(dang)前文件夾(jia)

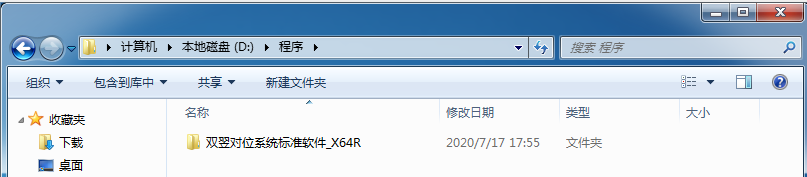

→把解壓出來的文件(jian)夾剪切到D盤的“程(cheng)序”文件(jian)夾下

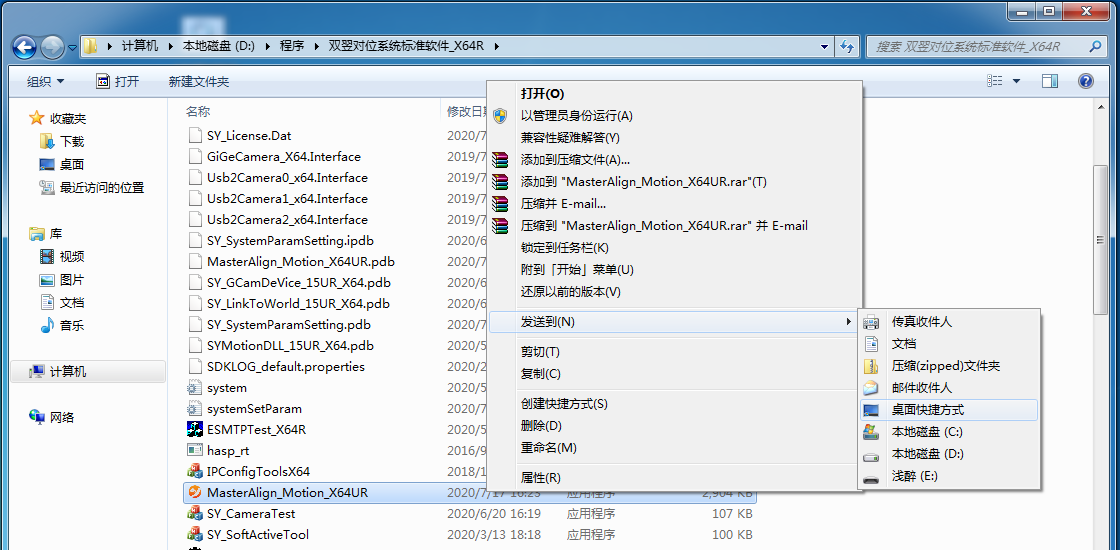

→創建(jian)程序的桌(zhuo)面快(kuai)捷方式(shi)，并修(xiu)改好(hao)桌(zhuo)面快(kuai)捷方式(shi)的名稱（去掉“快(kuai)捷方式(shi)”幾個字(zi)）

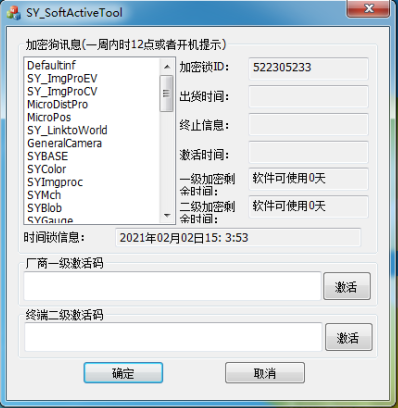

→雙擊(ji)打開小程序“SY_SoftActiveTool.exe”

→彈窗提示一一確認，直到(dao)程序打開(kai)。找到(dao)加密鎖ID。

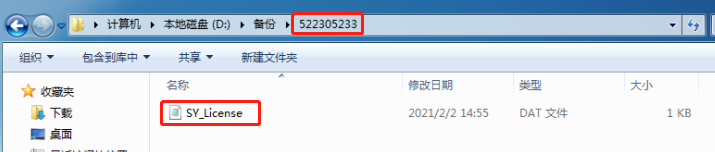

→找(zhao)到(dao)對應ID的“SY_License.Dat”文件，并拷貝到(dao)標準軟(ruan)件根(gen)目錄(lu)下(xia)。

→重新打(da)開小程序(xu)“SY_SoftActiveTool.exe”，確(que)認加(jia)密信(xin)息是否(fou)準確(que)

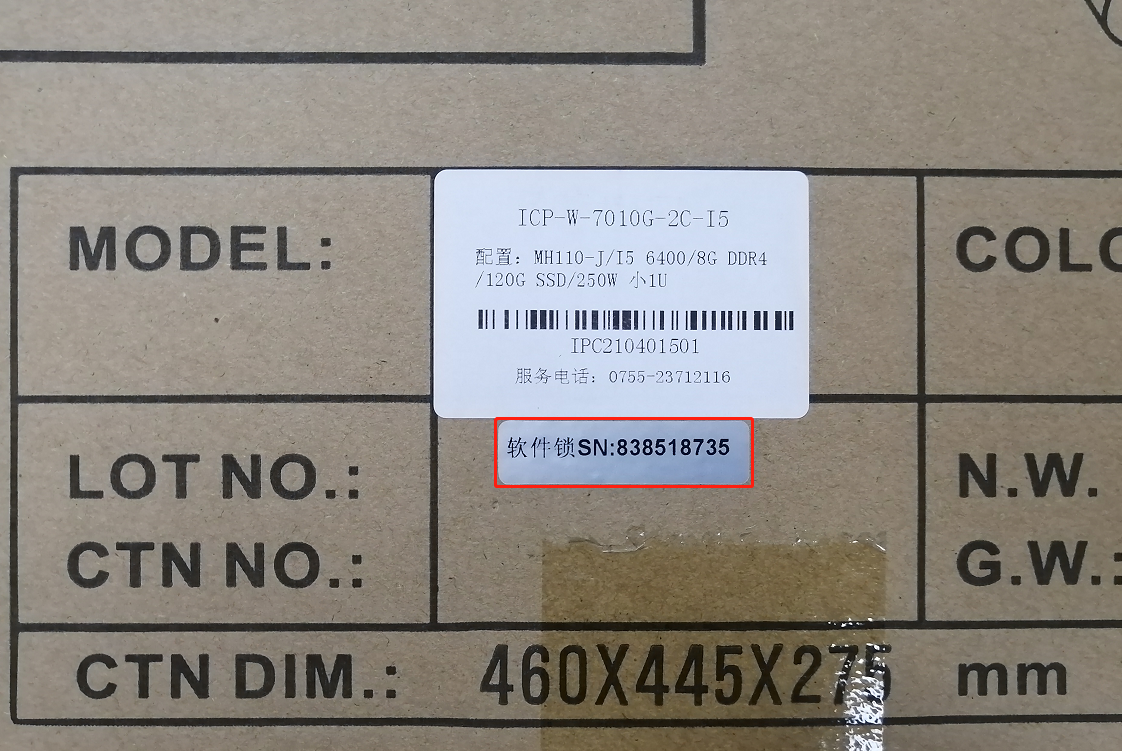

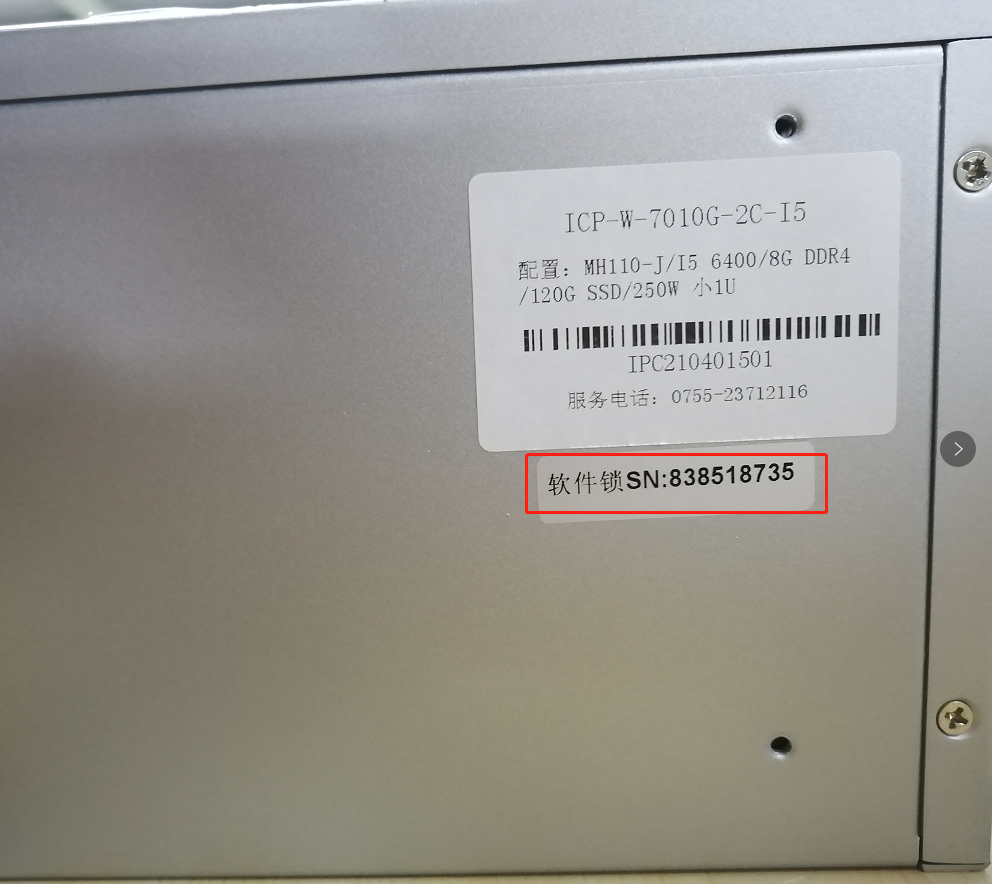

→將加密鎖對應(ying)的(de)(de)標簽紙(zhi)(zhi)分別粘貼在工控機(ji)和紙(zhi)(zhi)箱的(de)(de)條碼下方

?網絡配置

運動控制卡網絡配置

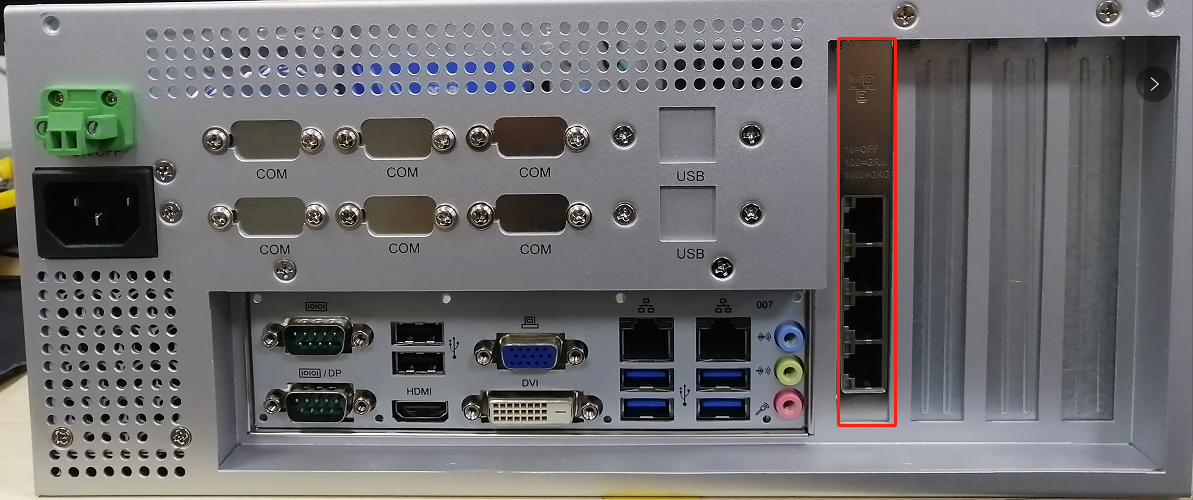

網口分配如下：

右鍵單擊桌面右下角的網絡圖標

→點擊“打(da)開網(wang)絡和共享中(zhong)心(xin)”

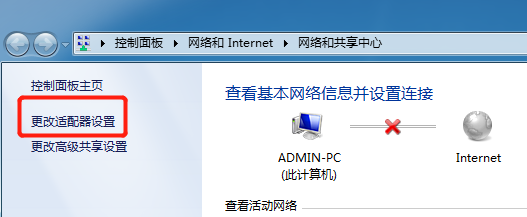

→點擊“更改(gai)適(shi)配(pei)器設置(zhi)”

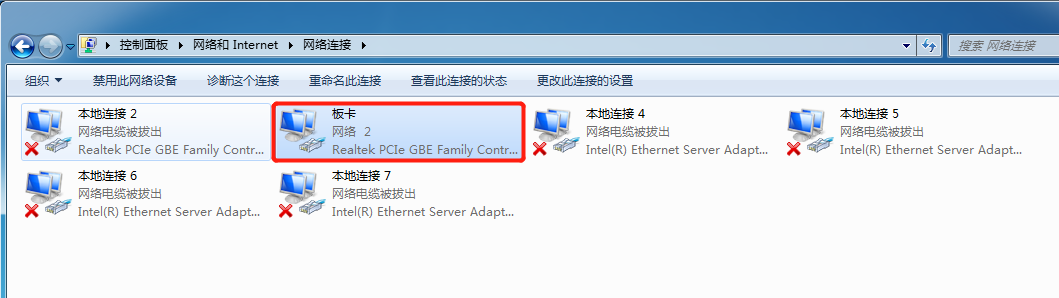

→將(jiang)有網絡的網線插入(ru)運(yun)(yun)動控(kong)(kong)制(zhi)卡網口(kou)，將(jiang)對應的網絡名(ming)稱修改為“運(yun)(yun)動控(kong)(kong)制(zhi)卡”

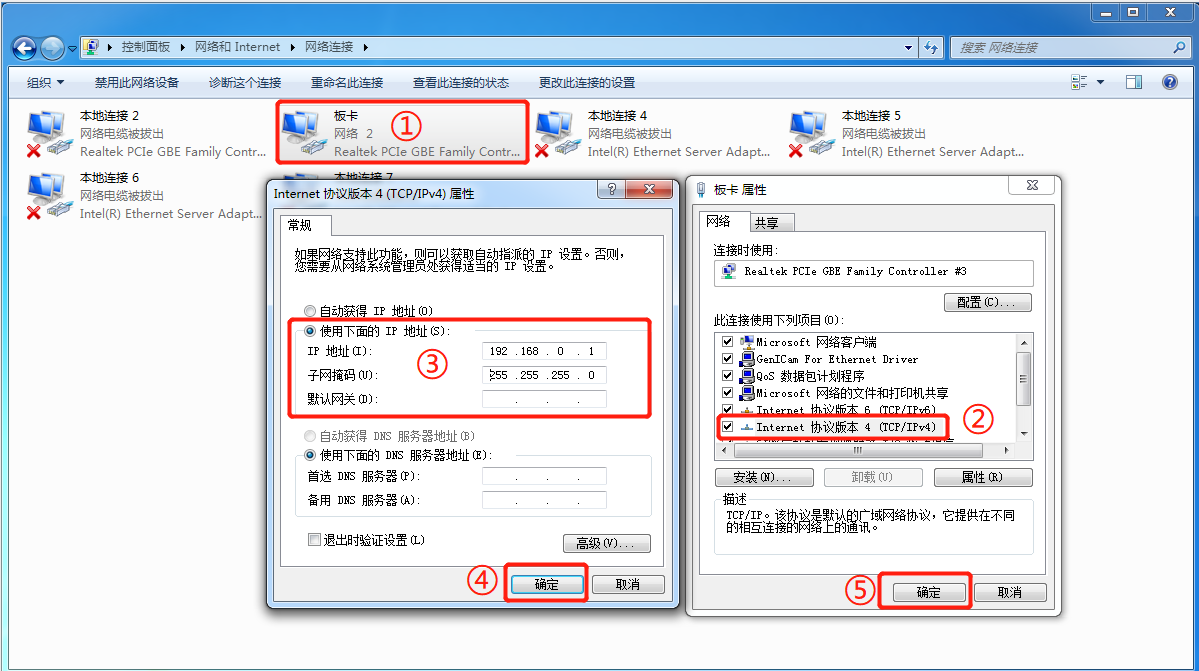

→右鍵點(dian)開(kai)“運動控制(zhi)卡”的(de)網絡屬性(xing)，按以下順序修改(gai)運動控制(zhi)卡的(de)IP地址

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

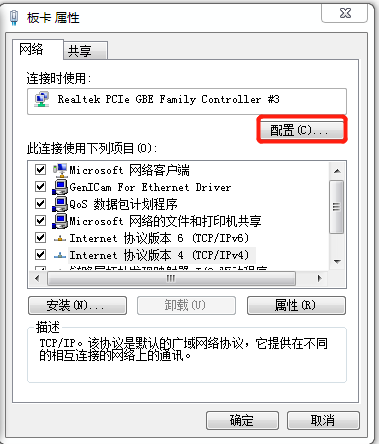

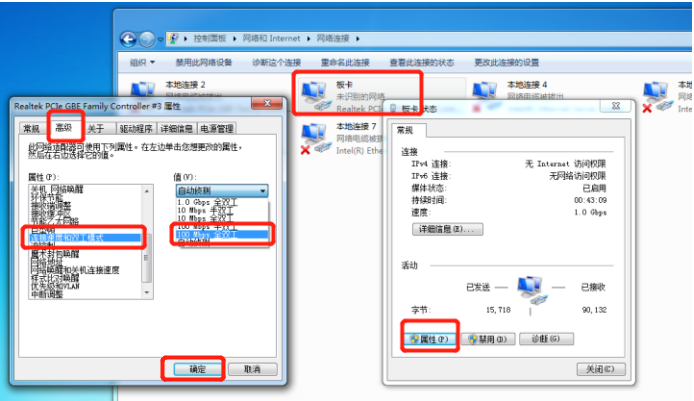

→重(zhong)新打(da)開“運動控制卡”的(de)網絡屬(shu)性(xing)，點(dian)擊“配(pei)置”

→將“高(gao)級”參數(shu)中的“連接速度和(he)雙工模式(shi)”改(gai)為“100 Mbps全(quan)雙工”，點擊(ji)“確定”

相機網絡配置

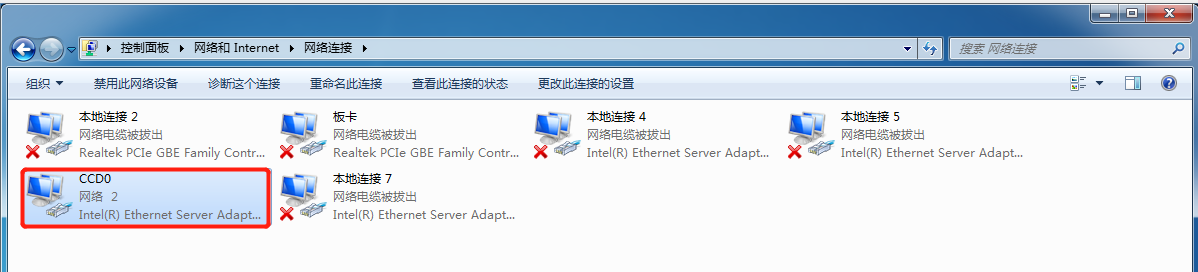

→將有網絡(luo)的網線(xian)插(cha)入網口(kou)“CCD0”中，將對應的網絡(luo)名稱修改為“CCD0”

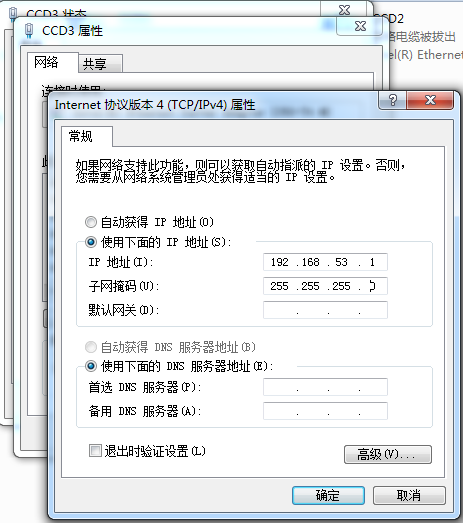

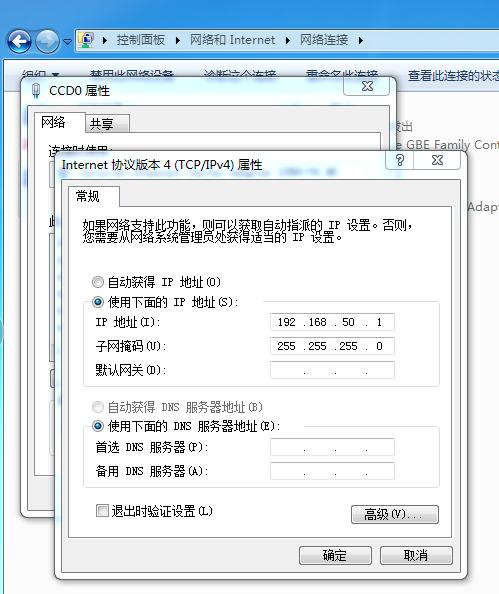

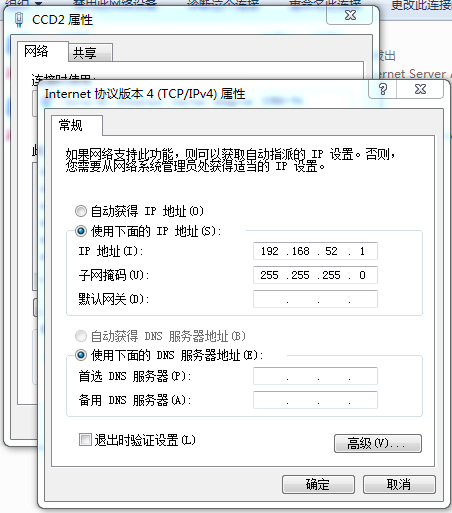

→右鍵點開“CCD0”的網絡屬性，修(xiu)改相機(ji)的IP地址如(ru)下

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

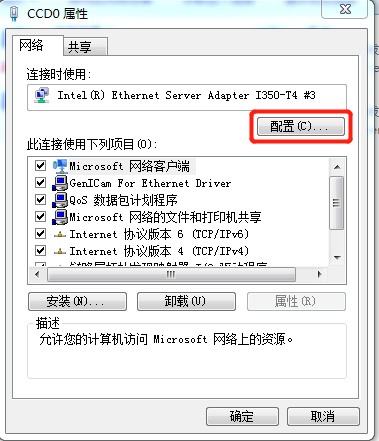

→重新(xin)點開“CCD0”的網絡屬性，修改(gai)網絡的配置

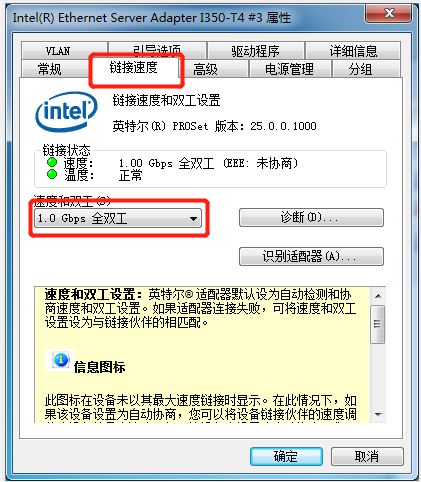

→將(jiang)“鏈(lian)接速(su)度”選項卡中(zhong)的“速(su)度和雙(shuang)工”屬性，修(xiu)改(gai)為“1.0 Gbps全雙(shuang)工”

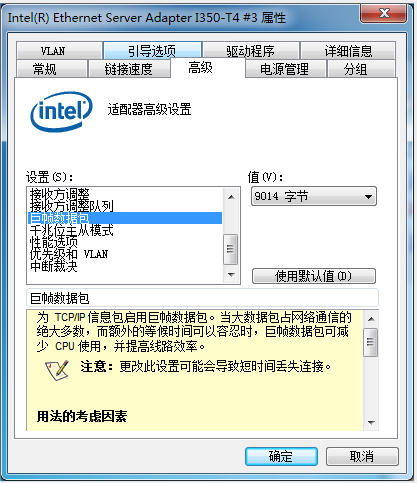

→將“高(gao)級”選(xuan)項卡中(zhong)的“巨幀數據包”屬性，修改為“9014字節”

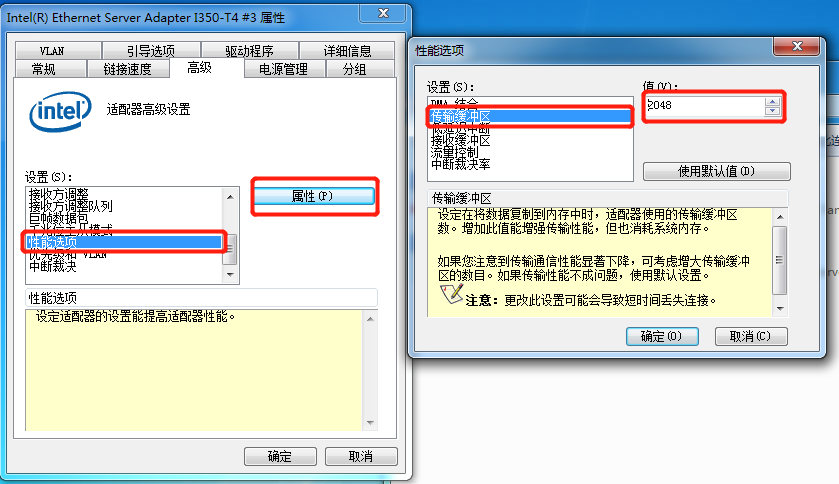

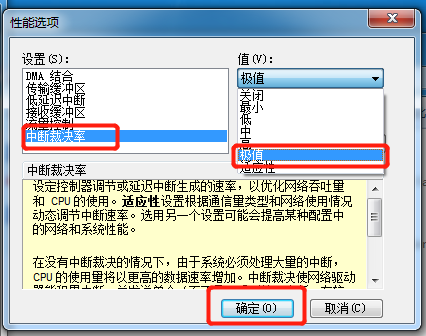

→點(dian)擊(ji)“高(gao)級”選項卡中的“性能(neng)選項”，點(dian)擊(ji)屬性，將(jiang)“傳輸緩(huan)沖區(qu)”的值修改為(wei)最大值，圖中最大值為(wei)“2048”

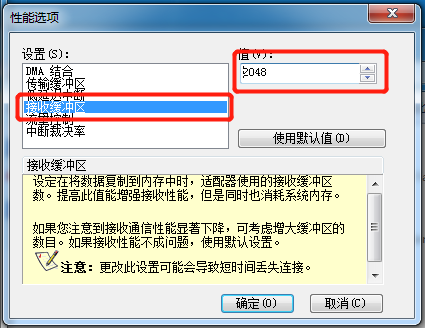

→將(jiang)“接收緩沖區”的值修改為最(zui)大(da)值，圖中最(zui)大(da)值為“2048”

→將“中斷裁決率”的(de)值修(xiu)改為“極值”，點(dian)擊“確定”

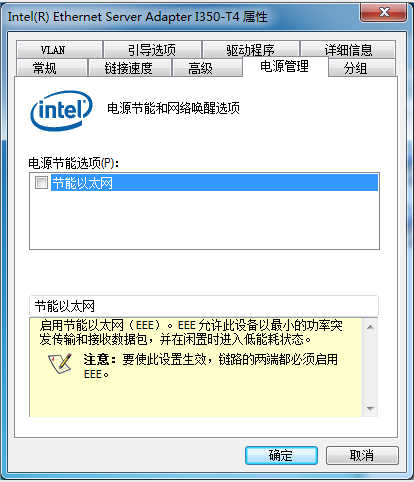

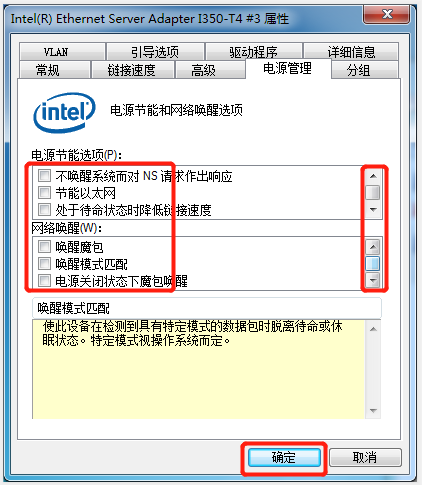

→將“電池管理”選項卡中的所有勾選框去掉勾選，注意滾動查看是否有隱藏(zang)選項，設(she)置完畢點(dian)擊“確(que)定”退出(chu)設(she)置

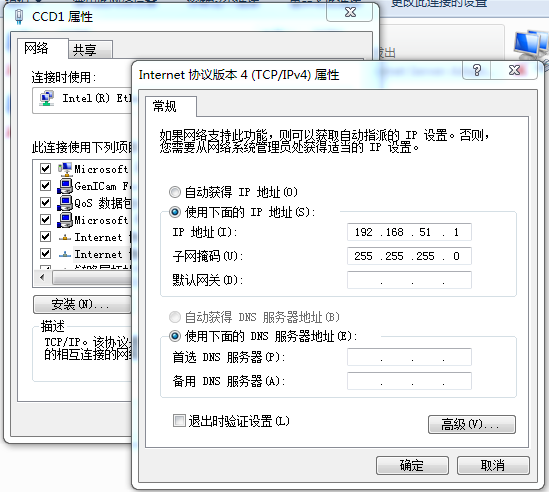

→同(tong)理(li)設置(zhi)其他相機(ji)的網絡屬性(xing)

相機設置除了IP有差異，其他設置都一致

→“電(dian)池管理”選項卡會有所差異，去掉勾選即可

?防火墻設置

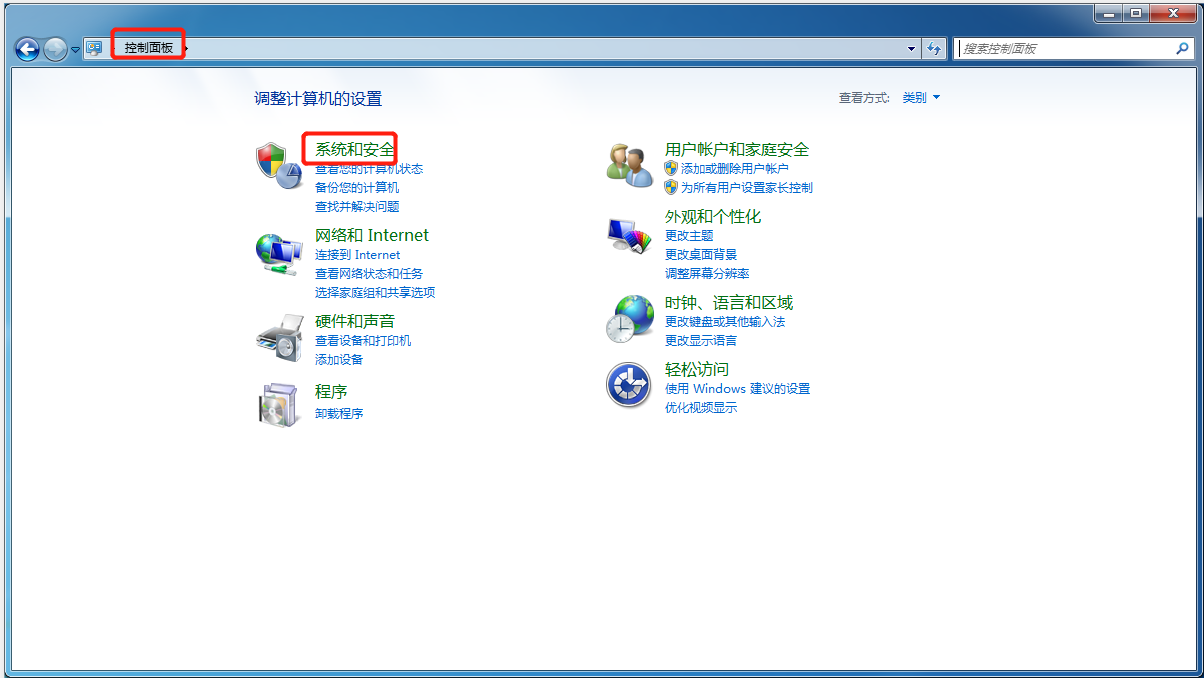

→打開“控制面板”

→打開“系統(tong)和安(an)全”

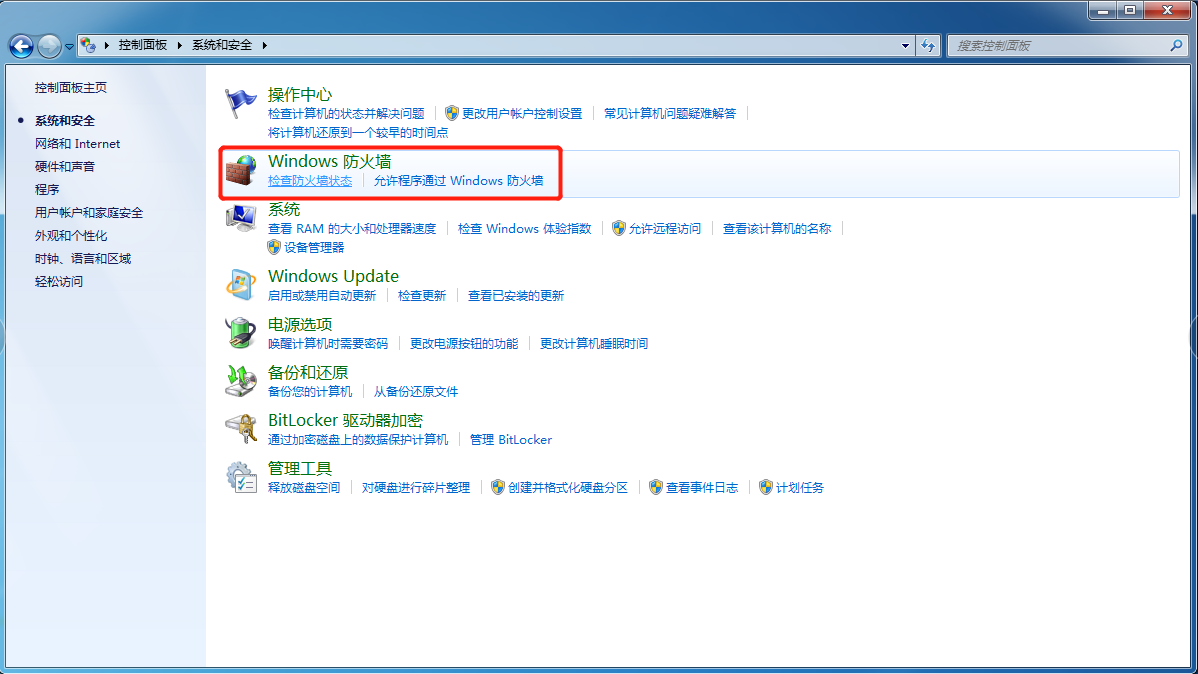

→打開(kai)“Windows防火墻”

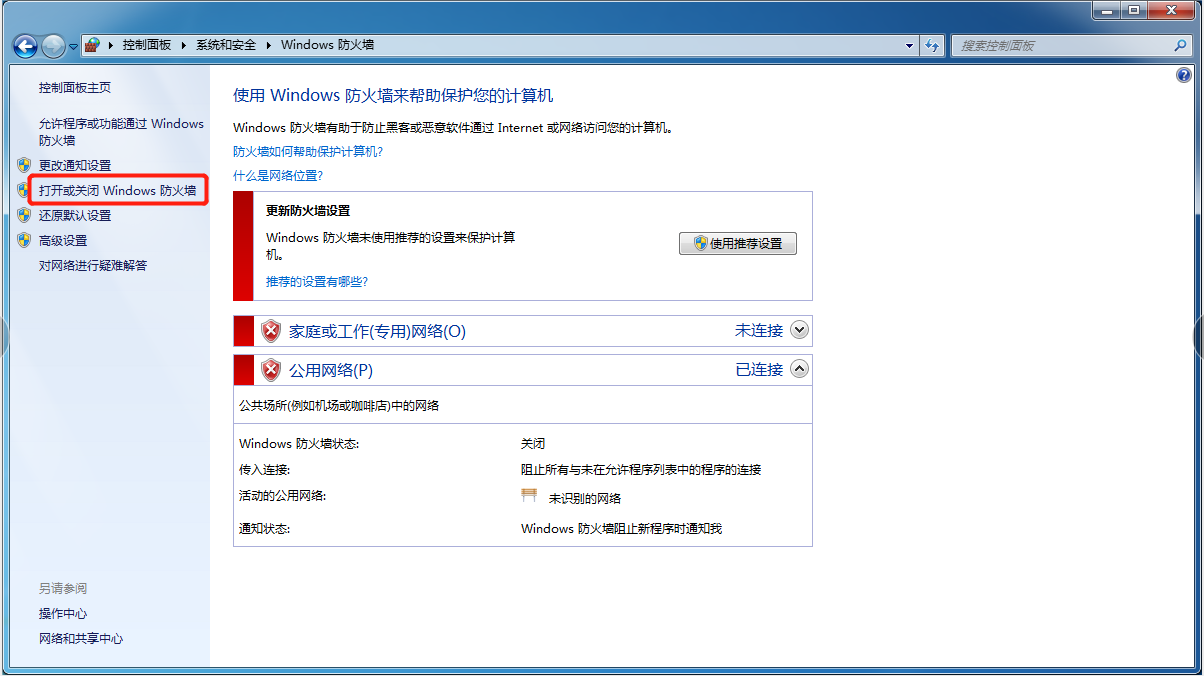

→點(dian)擊“打開(kai)或關閉Windows防火墻”

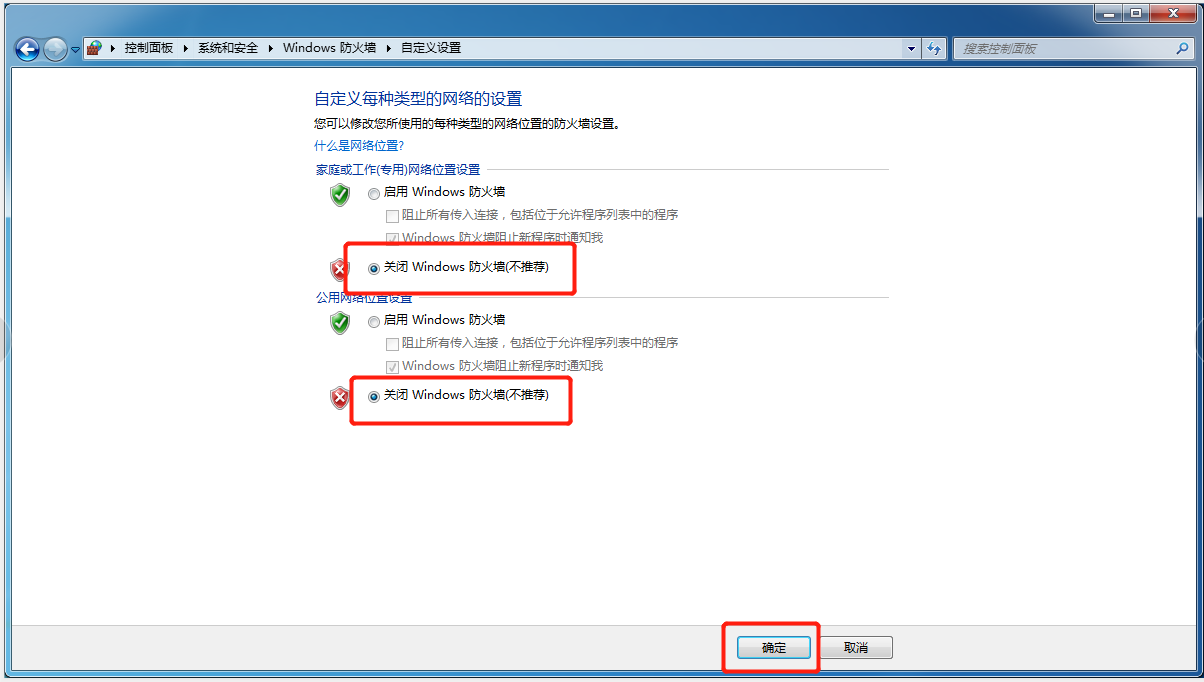

→點擊(ji)“關閉Windows防(fang)火墻”

→點擊“確認”退出

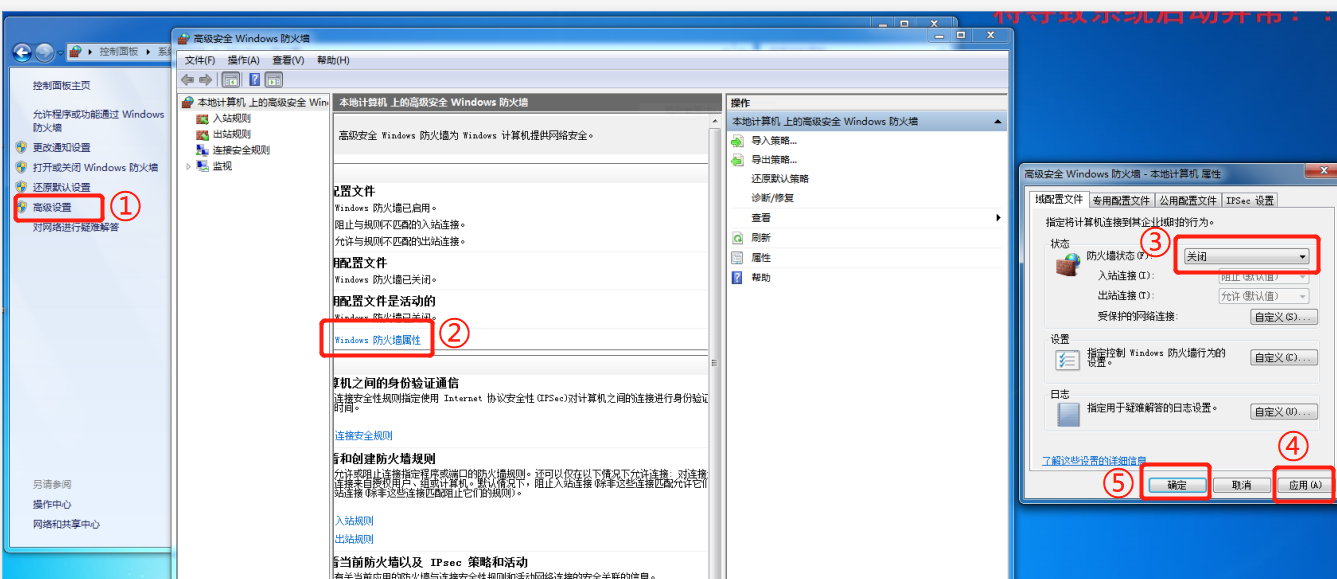

→點擊“高級設置”

→點擊“Windows defender 防(fang)火墻屬性(xing)”

→將“防(fang)火墻狀態”修改(gai)為“關閉”

→點擊“應用”

→點擊“確定”

?桌面整理

將不常用的桌面圖(tu)標刪除并清(qing)空回收站(zhan)，最終預留“計算機”、“回收站(zhan)”、“視覺軟件”、“MVViewer”、“TeamViewer”等圖(tu)標。如果有(you)9014運動控(kong)制卡(ka)，則保留9014運動控(kong)制卡(ka)Demo的快捷方式。

?測試項目程序

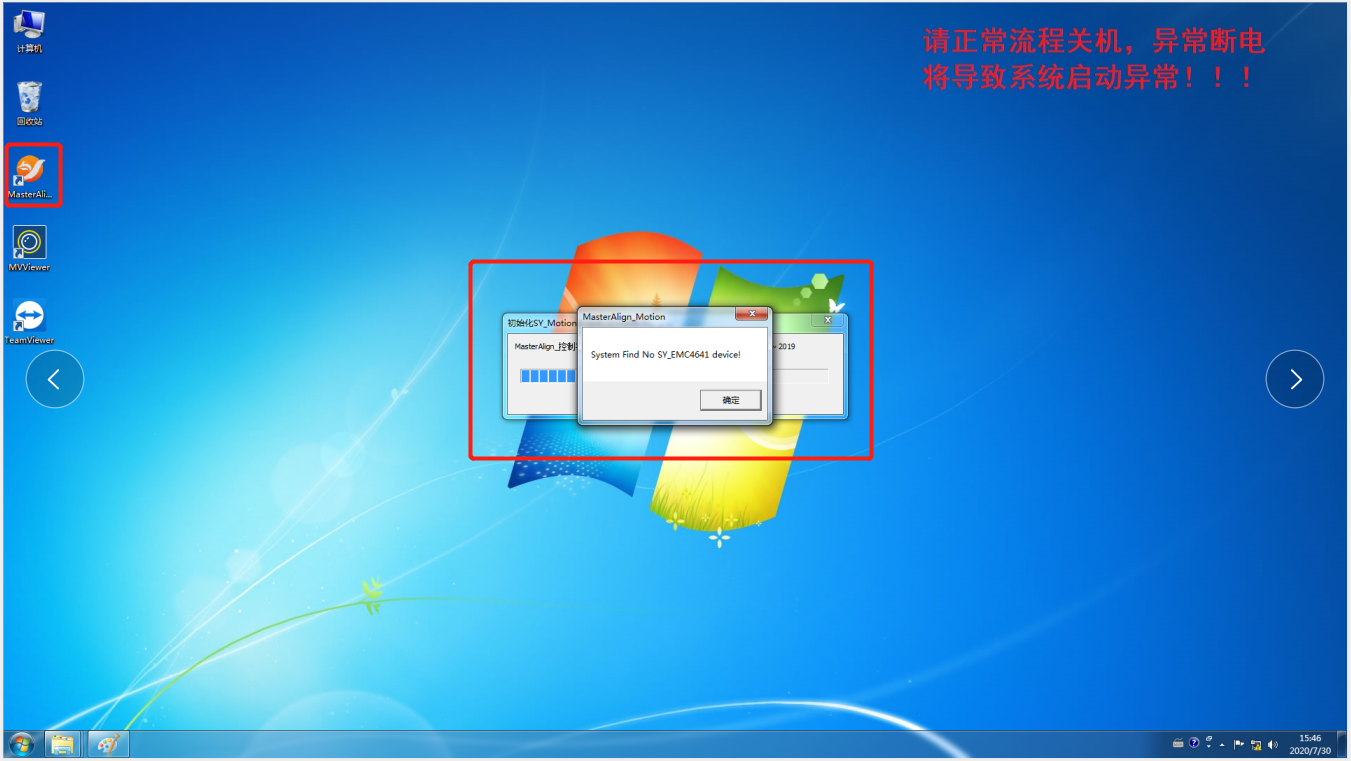

雙擊打開桌(zhuo)面上(shang)的標準(zhun)程(cheng)序，當彈窗下(xia)列對話(hua)框(kuang)時(shi)點擊“確(que)定”

登錄后檢查(cha)光源控制器連接(jie)狀態

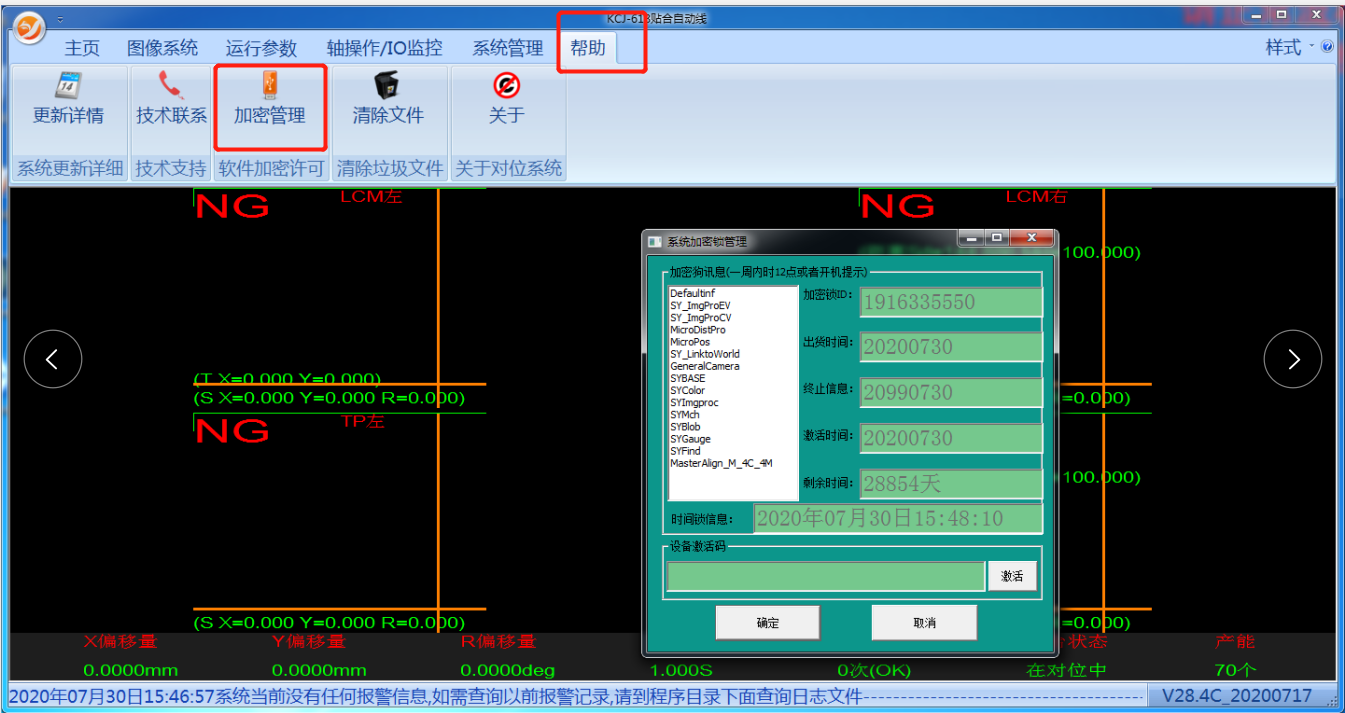

查看加密鎖信息

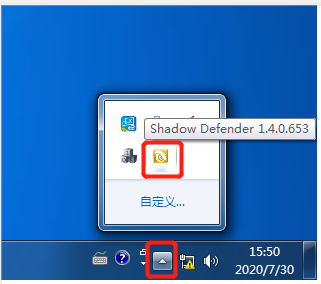

?開啟影子系統

→裝機(ji)后(hou)需重(zhong)啟工控機(ji)（否(fou)則不能打開影(ying)子系統）

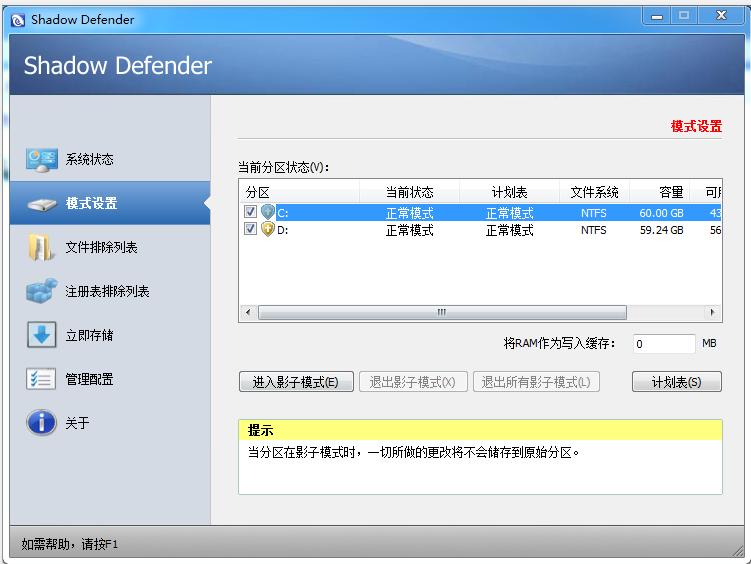

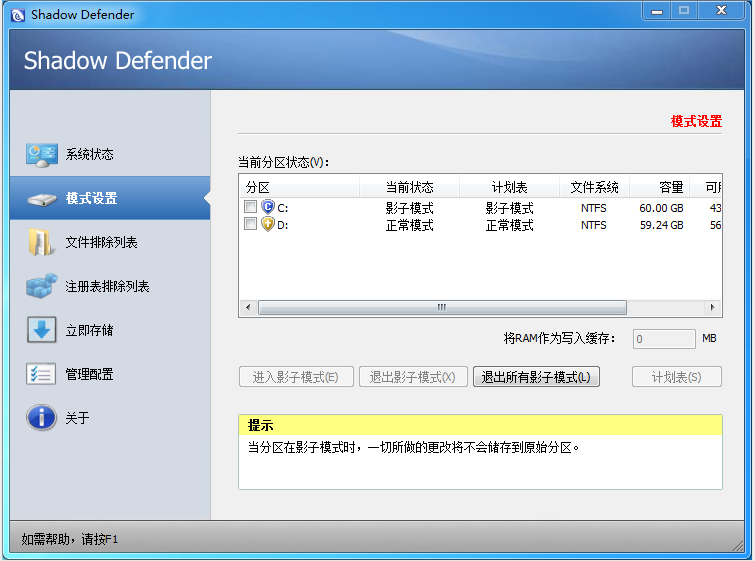

→程序主界面如下

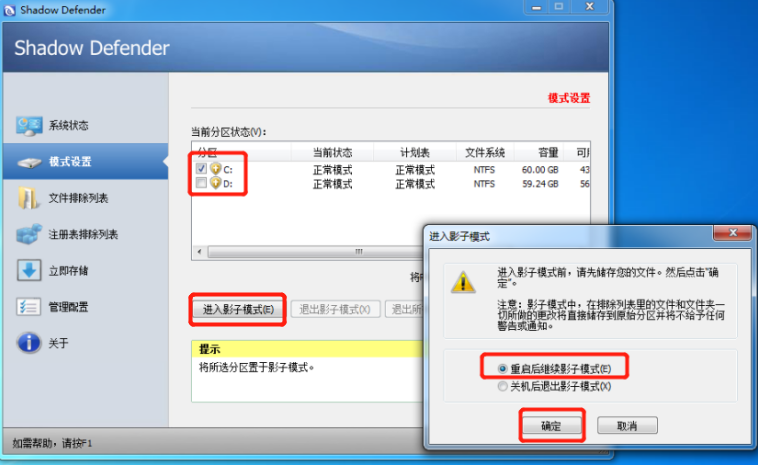

→只勾選C盤前的復選框

→點(dian)擊(ji)“進入影子(zi)模式”

→點擊“重啟后繼(ji)續影(ying)子模式(shi)”

→點擊“確定”

設置(zhi)好后界面如下圖所示：

6. 配置相機IP地址

針對量產(chan)項目(mu)，客戶在尚未掌握自行(xing)配(pei)(pei)置相(xiang)(xiang)機(ji)IP地址(zhi)的情況(kuang)下，由裝(zhuang)機(ji)人員(yuan)配(pei)(pei)置好(hao)相(xiang)(xiang)機(ji)IP地址(zhi)。新項目(mu)或者技術需要(yao)過(guo)去調試(shi)的項目(mu)則不要(yao)求配(pei)(pei)置相(xiang)(xiang)機(ji)IP地址(zhi)。

1) 先給相機(ji)插上(shang)電源線和通訊線纜，等(deng)相機(ji)藍燈常亮后(hou)配置相機(ji)IP地(di)址；

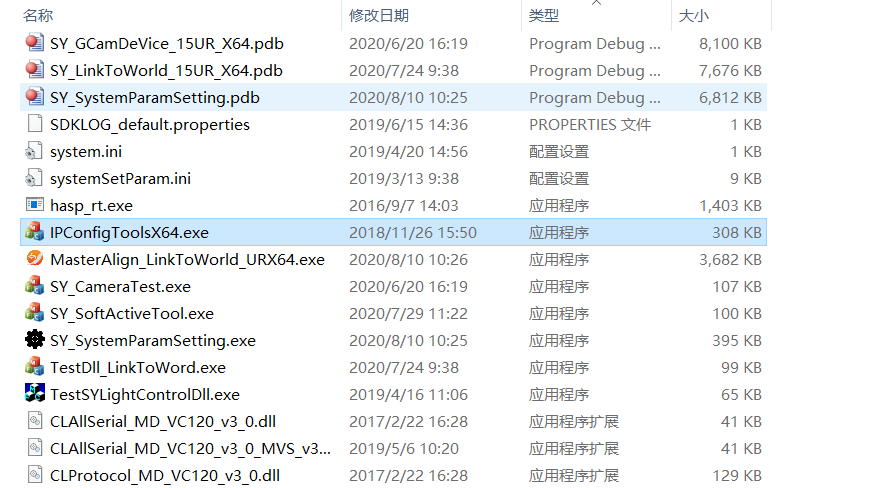

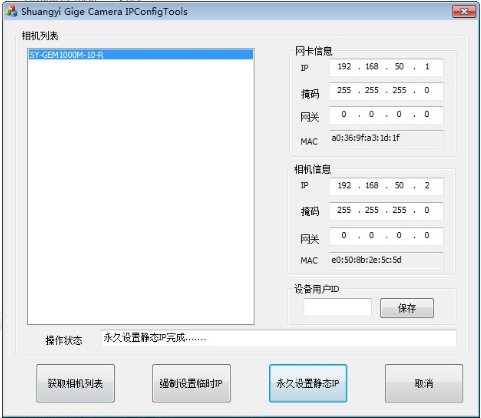

2) 在程序目錄打開相機IP配置小程序：IPConfigTools.exe；

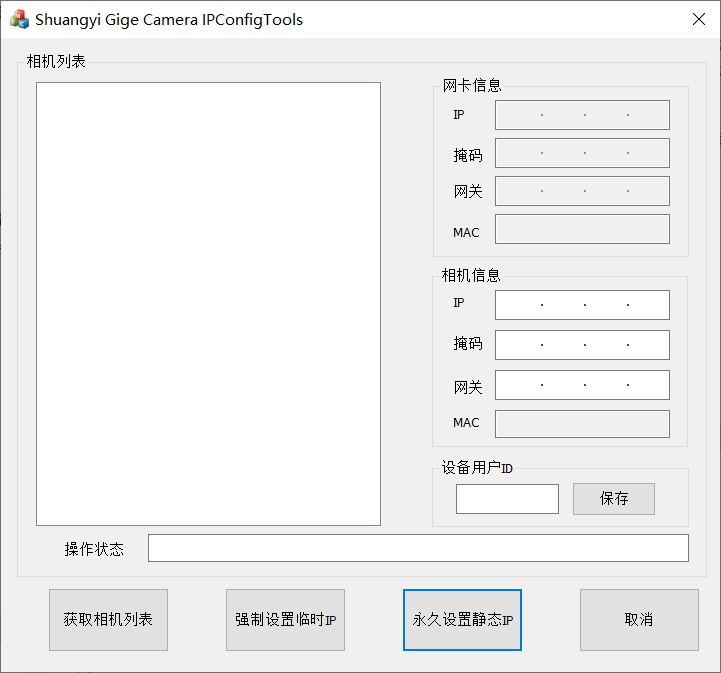

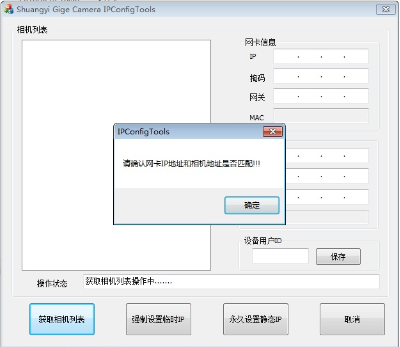

軟件界面如下圖：

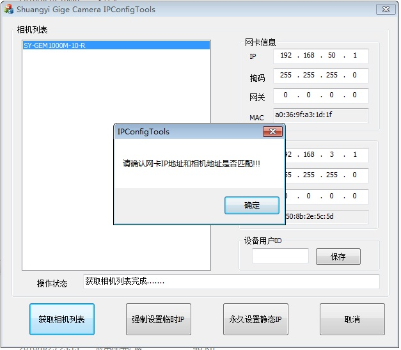

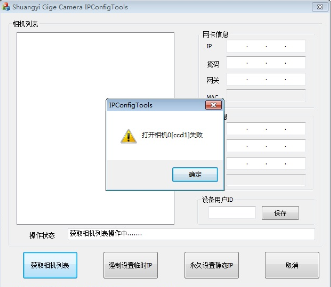

3) 點擊“獲取相機列表”，會彈出打開相機失敗以(yi)及請確認網卡IP地(di)址和相機地(di)址是否匹(pi)配(pei)。

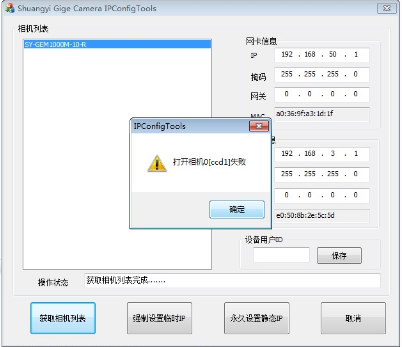

4) 雙擊列表中(zhong)刷新(xin)出來的相(xiang)機，同樣(yang)會彈出打開相(xiang)機失敗以及(ji)請確認(ren)網卡IP地址和相(xiang)機地址是(shi)否匹(pi)配。

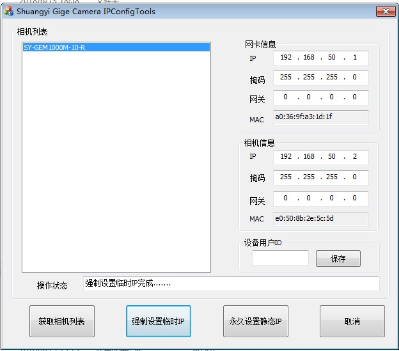

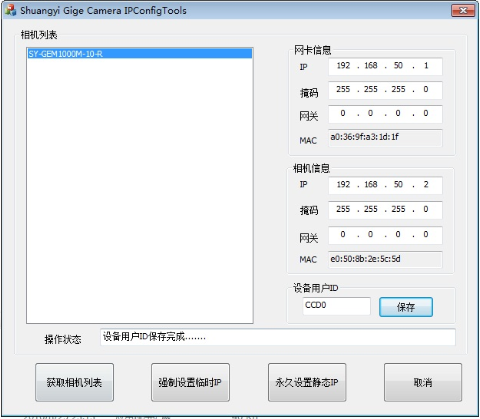

5) 填寫相機IP地址（默認192.168.50.2為CCD0，192.168.51.2為CCD1，以此類推），點擊(ji)強制設置(zhi)臨時IP，系統(tong)會顯示強制設置(zhi)臨時IP完成……

6) 點(dian)擊永久(jiu)設置(zhi)靜態IP，系統會(hui)顯(xian)示永久(jiu)設置(zhi)靜態IP完(wan)成……

7) 在設備用戶(hu)ID欄填寫(xie)相機(ji)名(ming)(ming)稱，一(yi)般使用大寫(xie)CCD0～n命名(ming)(ming)。點擊(ji)保存，系統會(hui)顯示設備用戶(hu)ID保存完成(cheng)……

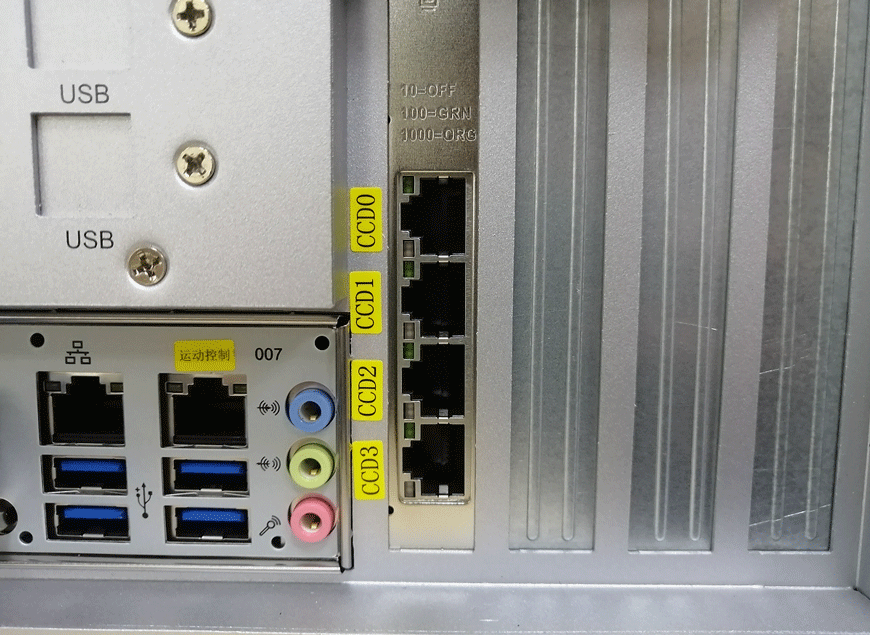

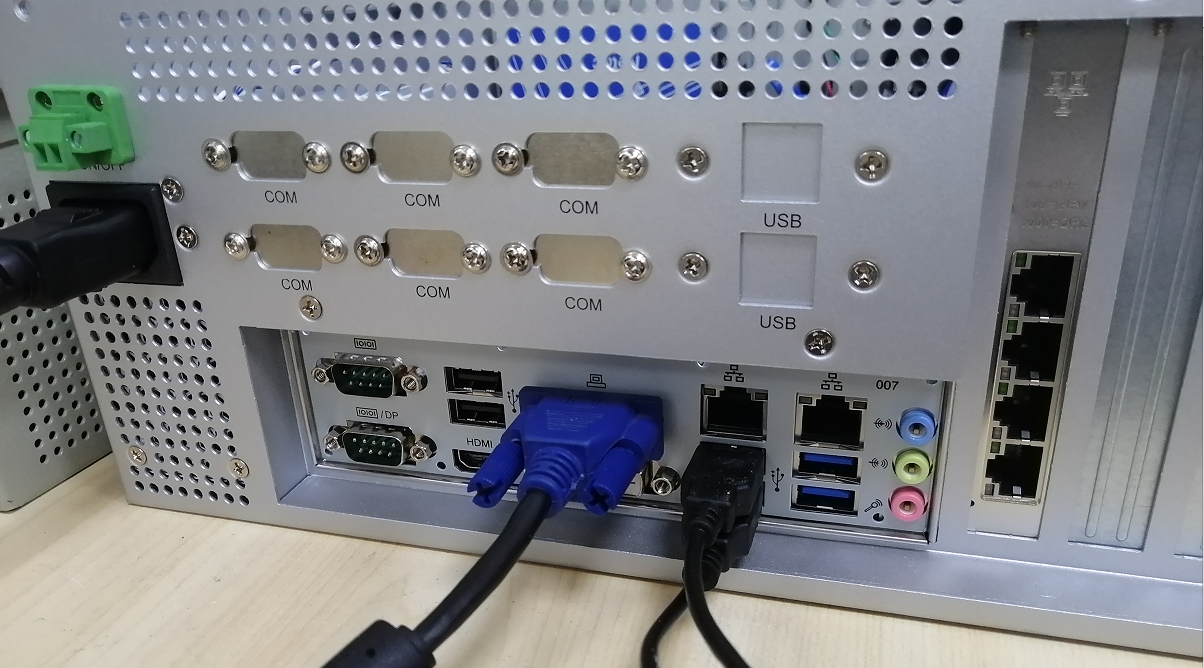

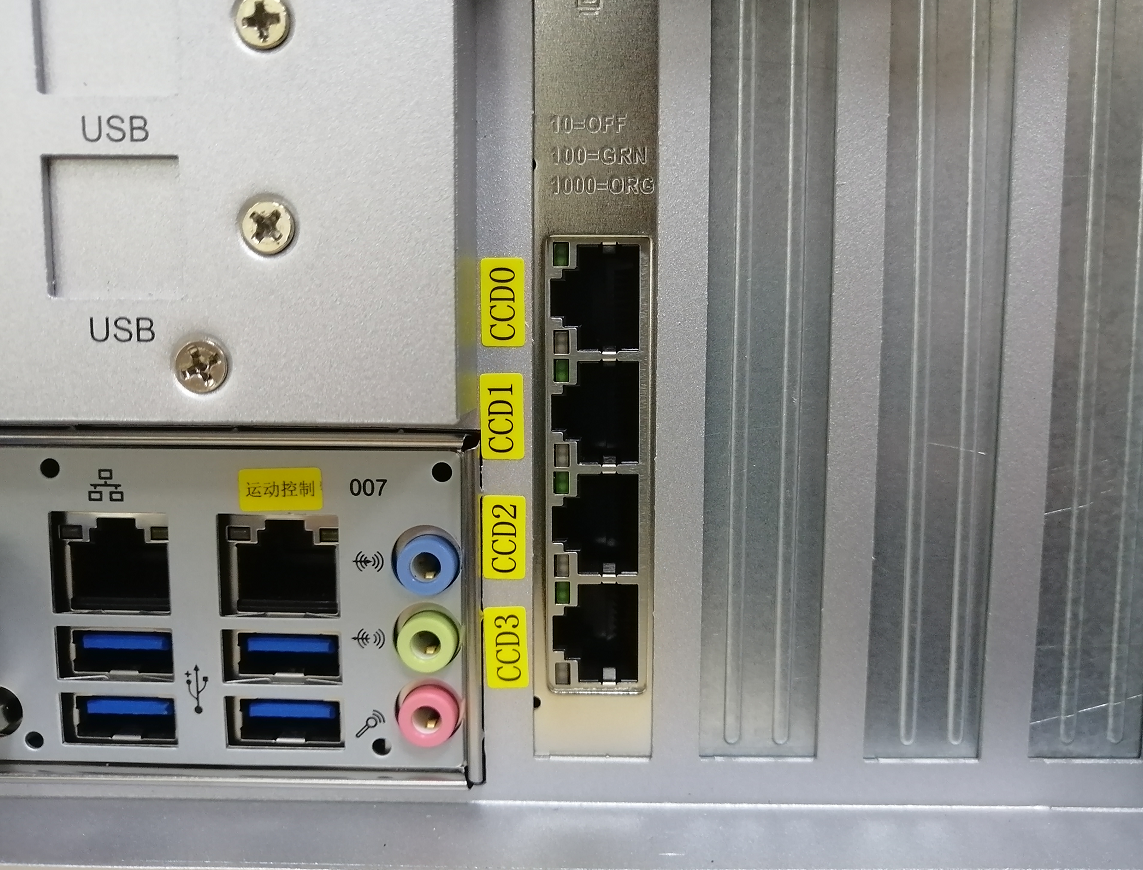

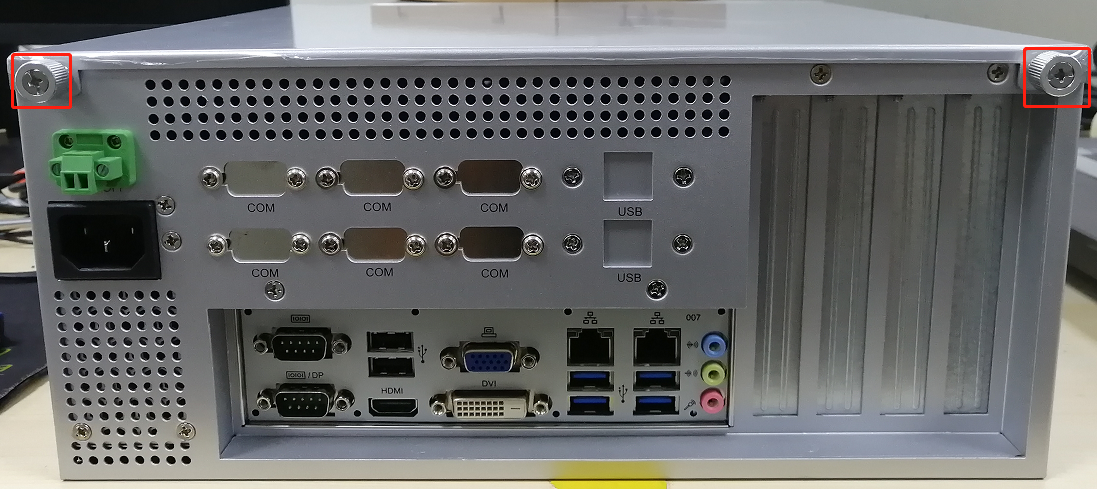

7. 貼好工控機端口接線標簽

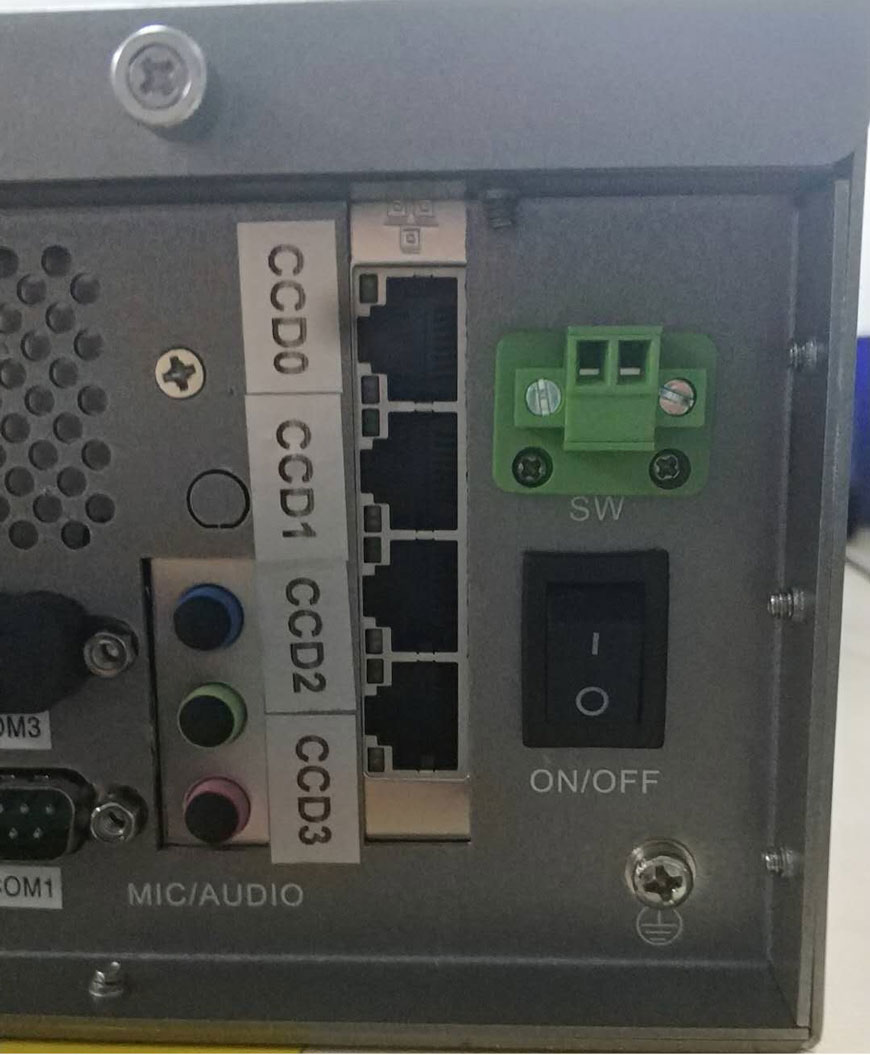

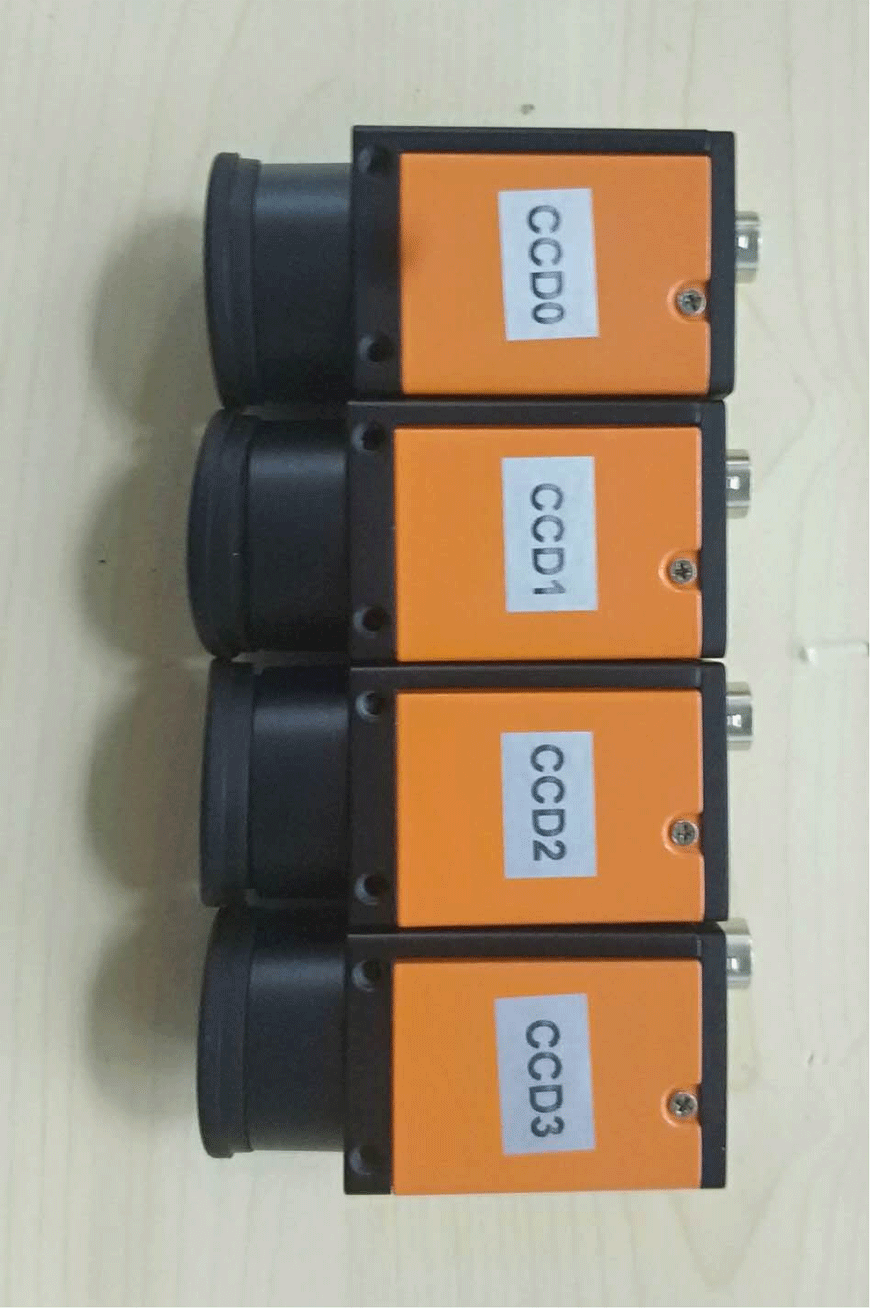

1， 貼(tie)好CCD標簽；

有幾(ji)顆(ke)相機便需要貼對應數量的標簽；

2，貼好運動控制網(wang)口(kou)(kou)的接口(kou)(kou)標(biao)簽；

帶網(wang)口(kou)的(de)運(yun)(yun)動(dong)控制(zhi)(zhi)應用，需要貼好運(yun)(yun)動(dong)控制(zhi)(zhi)網(wang)口(kou)的(de)標簽，與實際設(she)置(zhi)的(de)運(yun)(yun)動(dong)控制(zhi)(zhi)網(wang)口(kou)IP地址(zhi)相對(dui)應。

4，如(ru)有外接的光源控制(zhi)器，則(ze)需要貼好(hao)光源控制(zhi)器通訊的COM口標(biao)簽；

   無特殊要求，一般默認使用COM1作為光源控制器的通訊接口。

裝機流程結束！
