在柔性電子制造領域，FPC（柔性電路板）裁切工藝如同精密“神經外科手術”，直接影響著折疊屏手機、智能穿戴設備的可靠性與壽命。傳統機械定位方式難以應對0.1mm級線路間隙的裁切要求，而MasterAlign機器視覺系統的引入(ru)，正(zheng)在為這(zhe)一超(chao)精(jing)密工藝設立(li)新標桿。

FPC線路(lu)(lu)板裁切要求(qiu)刀(dao)路(lu)(lu)與線路(lu)(lu)間隙偏差不超過±0.03mm，任何偏移都可能(neng)引發線路(lu)(lu)短路(lu)(lu)或信號干擾。MasterAlign系統(tong)搭(da)載500萬(wan)像素(su)超高清工業相機，配合雙鏡頭，可實現±0.005mm的(de)重復定位精度，精準(zhun)識別底層銅箔(bo)線路(lu)(lu)的(de)微米級(ji)特征，良品率從88%躍升至99.5%，產品返修成(cheng)本降低(di)60%。

MasterAlign系統展現出(chu)極限響應能(neng)(neng)力(li)。采(cai)用協同(tong)定(ding)位(wei)架構，系統可在0.08秒內完成圖(tu)像采(cai)集(ji)、形(xing)變分析和刀(dao)軌修正(zheng)。當(dang)檢(jian)測到(dao)材料熱脹冷(leng)縮或(huo)機械振(zhen)動偏(pian)移(yi)時，動態(tai)補償模塊能(neng)(neng)在5ms內調整裁切(qie)路徑，將加工精度穩定(ding)控制在±0.01mm范圍內。在多層(ceng)堆疊(die)FPC裁切(qie)中，系統通過視覺算法，自(zi)動補償材料應力(li)釋(shi)放導致的尺寸回(hui)彈，確保10層(ceng)疊(die)構電路板的裁切(qie)一(yi)致性。

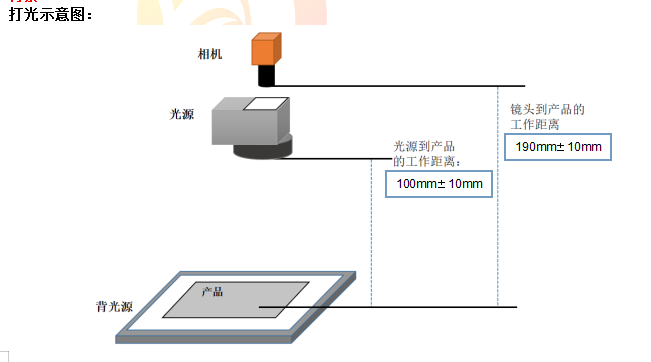

打光配置和(he)實(shi)際Mark電拍照圖如下：

此方案適(shi)用領域為(wei):PET薄(bo)(bo)(bo)膜(mo)、PVC薄(bo)(bo)(bo)膜(mo)、柔性扁平(ping)電纜(lan)（FFC）、柔性觸摸屏、電熱膜(mo)、地暖膜(mo)、鋁箔、銅箔等(deng)金屬箔材(cai)、光學(xue)薄(bo)(bo)(bo)膜(mo)、絕緣薄(bo)(bo)(bo)膜(mo)等(deng)軟性卷材(cai)的絲(si)網印刷、填孔(kong)、通孔(kong)、檢(jian)測等(deng)相關工藝制造。

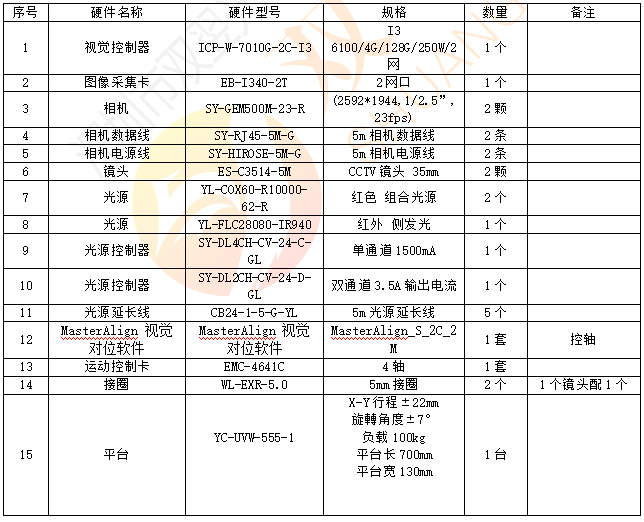

硬件配置清單如下：

在柔性電子爆發式增長的今天，MasterAlign機器視覺系統通過納米級定位精度、毫秒級響應速度，重新定義FPC裁切工藝的質量維度。作為雙翌光電科技的核心創新成果，該系統已應用于全球超過150條高端產線，涵蓋消費電子、汽車電子、醫療設備等領域，深圳市雙翌光電科技有限公司持續踐(jian)行“成就客戶、開拓創新”的(de)(de)企(qi)業(ye)使命，為(wei)廣大生(sheng)產行業(ye)帶(dai)來更(geng)(geng)全面、更(geng)(geng)精細、更(geng)(geng)智能化的(de)(de)技術及服務。
