二．軟件

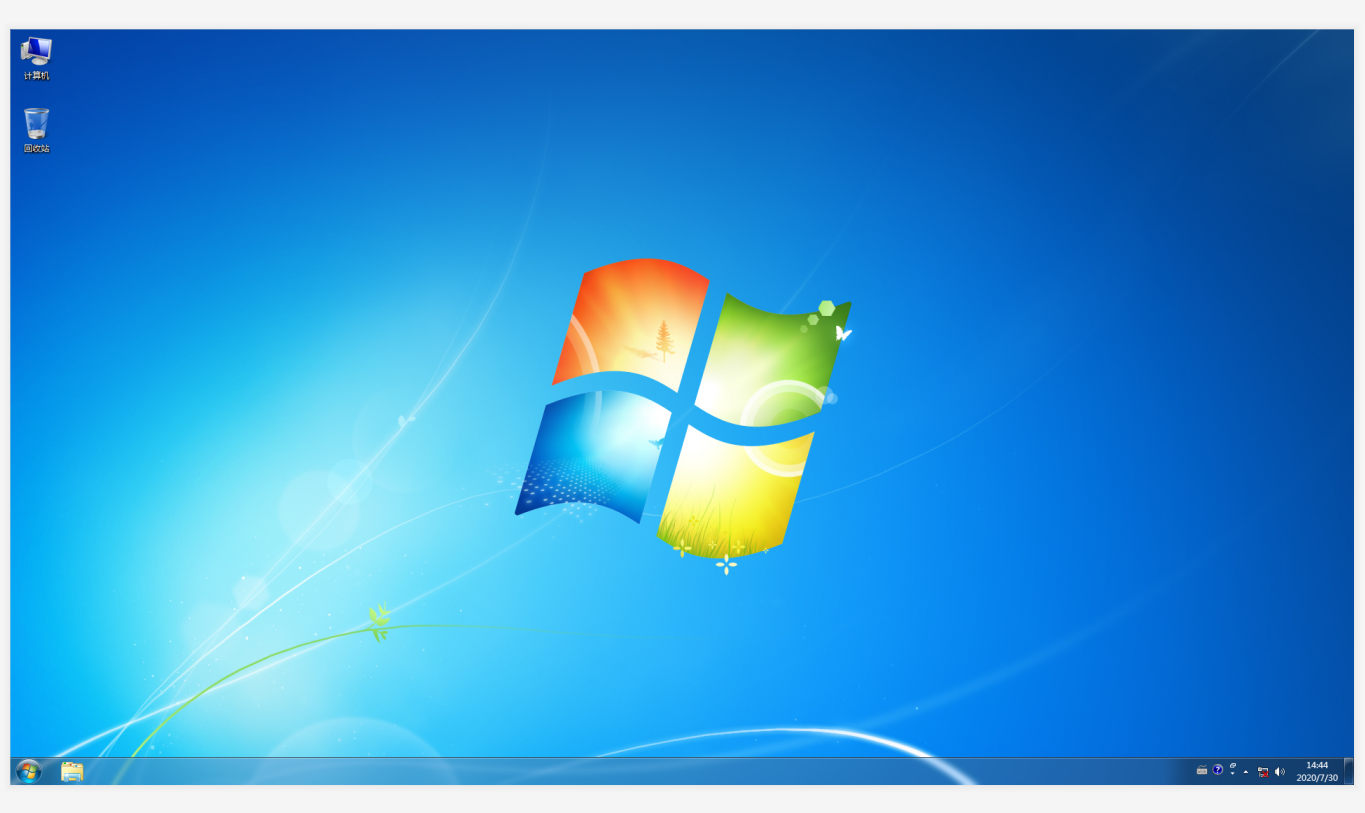

1. 清理桌面

將桌面和任務欄上(shang)不(bu)需(xu)要的圖標(biao)刪(shan)除掉(diao)。

2. D盤準備

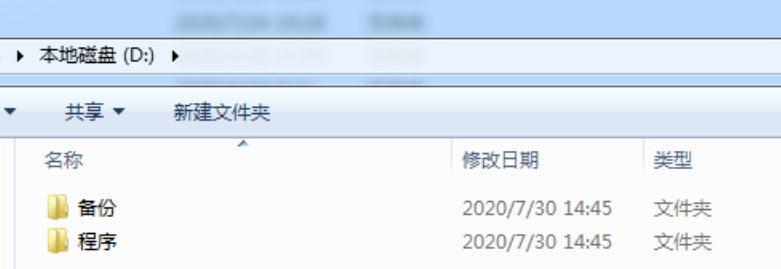

在D盤(pan)新(xin)建兩(liang)個文(wen)件夾，分別叫“備(bei)份”和“程序”。

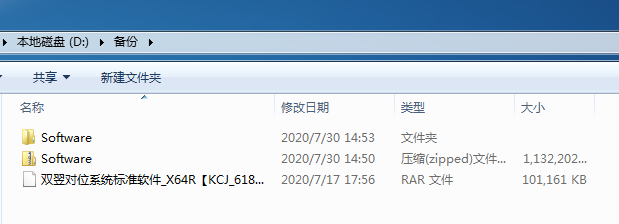

3. 拷貝文件

將(jiang)需(xu)要安裝的(de)程序文件拷(kao)貝到“備份(fen)”文件夾(jia)下(xia)。

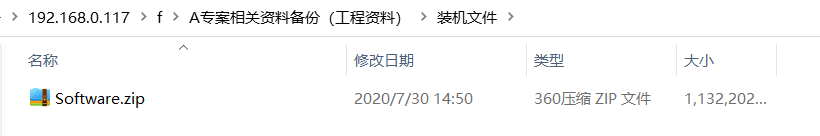

將U盤(pan)中的“Software”壓縮包文(wen)件(jian)(jian)拷(kao)貝(bei)至“備份”文(wen)件(jian)(jian)夾中

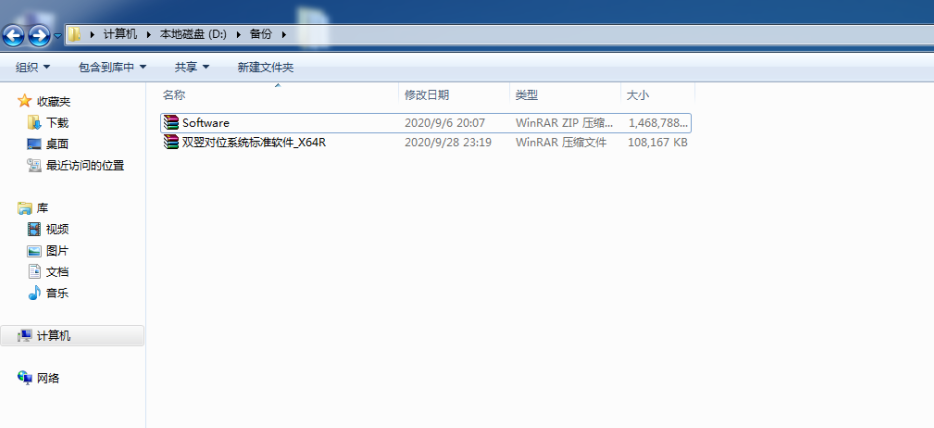

將程序(xu)壓縮包也拷貝至此文(wen)件夾

4. 解壓文件

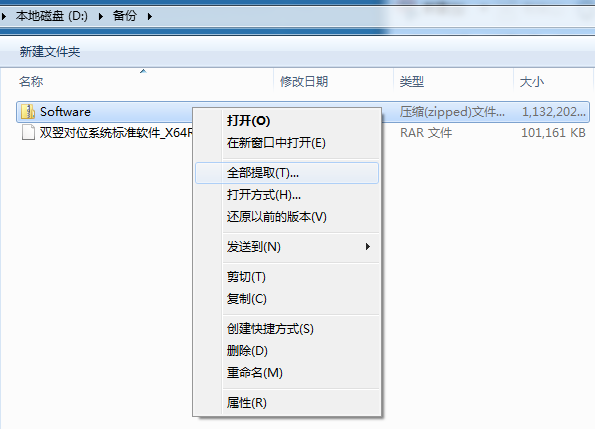

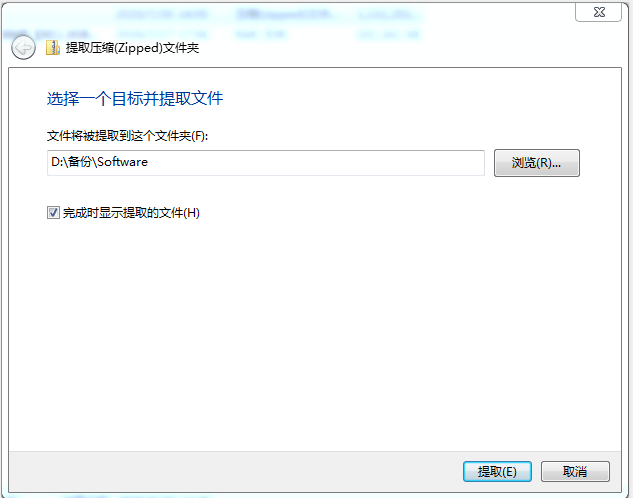

右(you)鍵單擊Software.zip，選(xuan)擇(ze)“全部提取（T）...”，彈出(chu)的對話框點擊“提取”。

5. 安裝程序

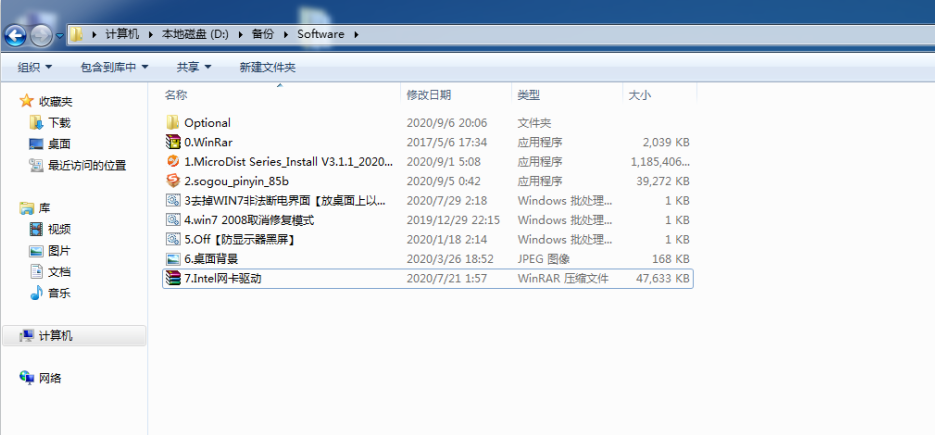

打開Software文件(jian)夾。依次安(an)裝需要(yao)的程序(xu)。

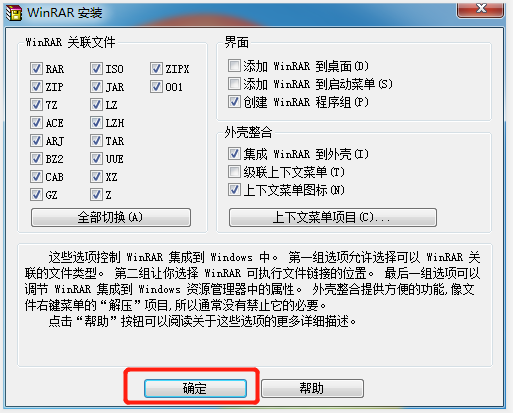

①安裝解壓工具。

雙擊打開(kai)“0.WinRar”程(cheng)序安裝包。

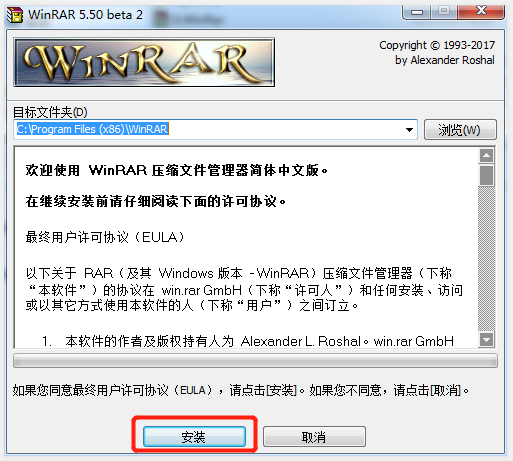

點擊“安裝”

→“確定”

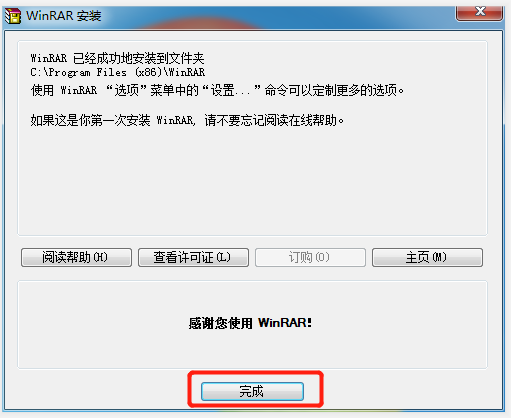

→“完成”。

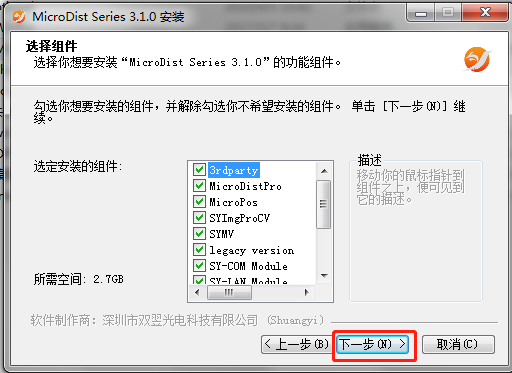

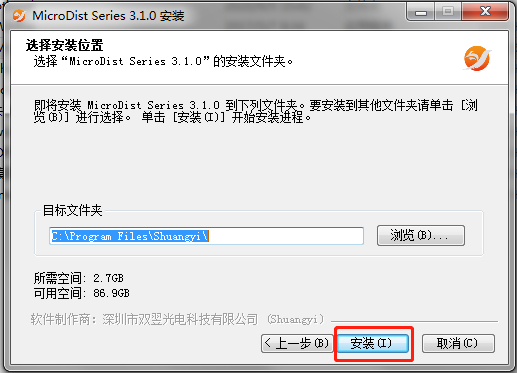

②安裝雙翌安裝包。

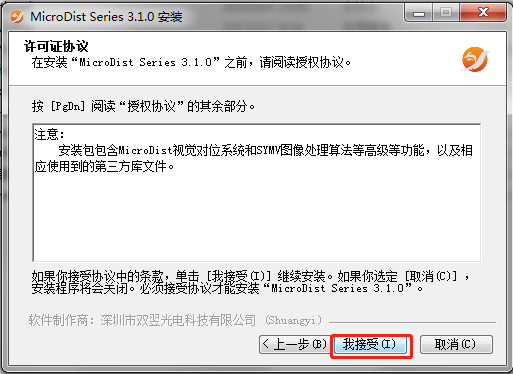

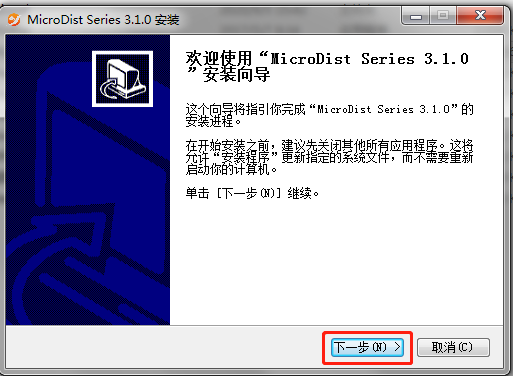

雙擊打開“1.MicroDist Series_Install V3.1.1.exe”程序(xu)安(an)裝包。

點擊“下一步”

→“我接受”

→“下一步”

→“安裝”，等待安裝完成。

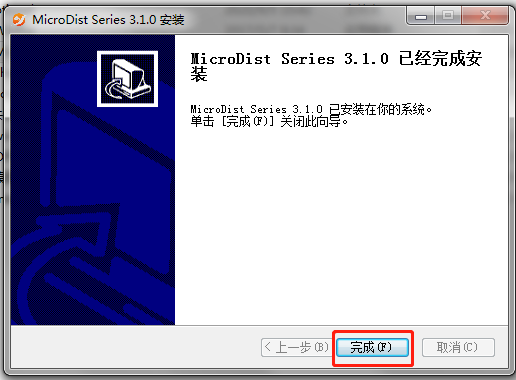

→“完成”。

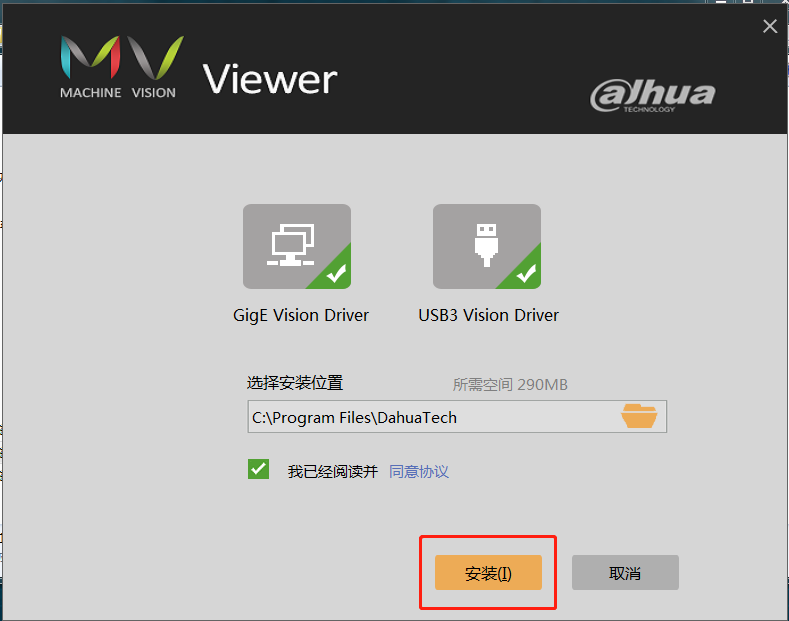

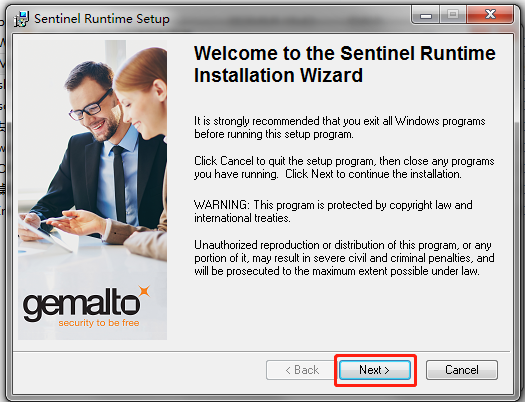

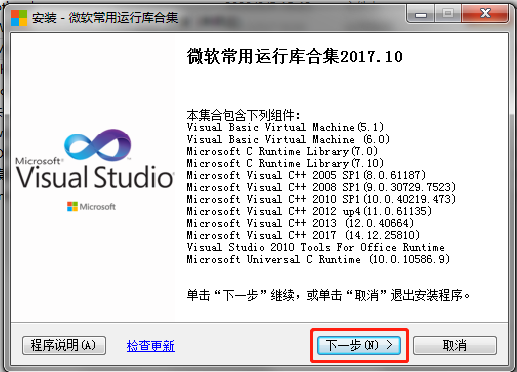

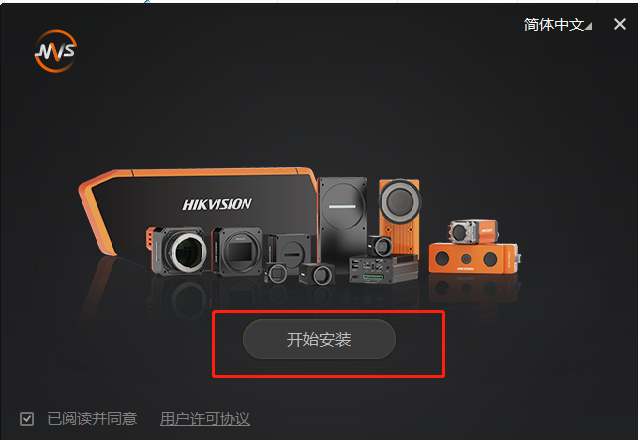

隨后將依次(ci)彈出(chu)以下五個對話框，根據圖中紅(hong)框指示依次(ci)進行安(an)裝(zhuang)。

③安裝輸入法。

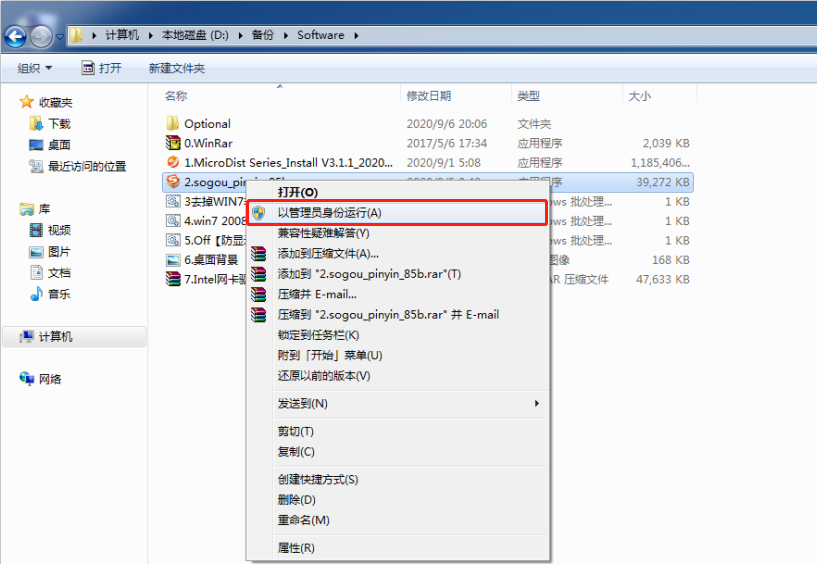

右(you)鍵單(dan)擊“2.sogou_pinyin_85b.exe”程(cheng)序(xu)安(an)裝包(bao)。

點擊“以管理員身份(fen)運行(xing)”

④取消非法斷電異常修復

將文件“3.去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”拷貝到桌面。

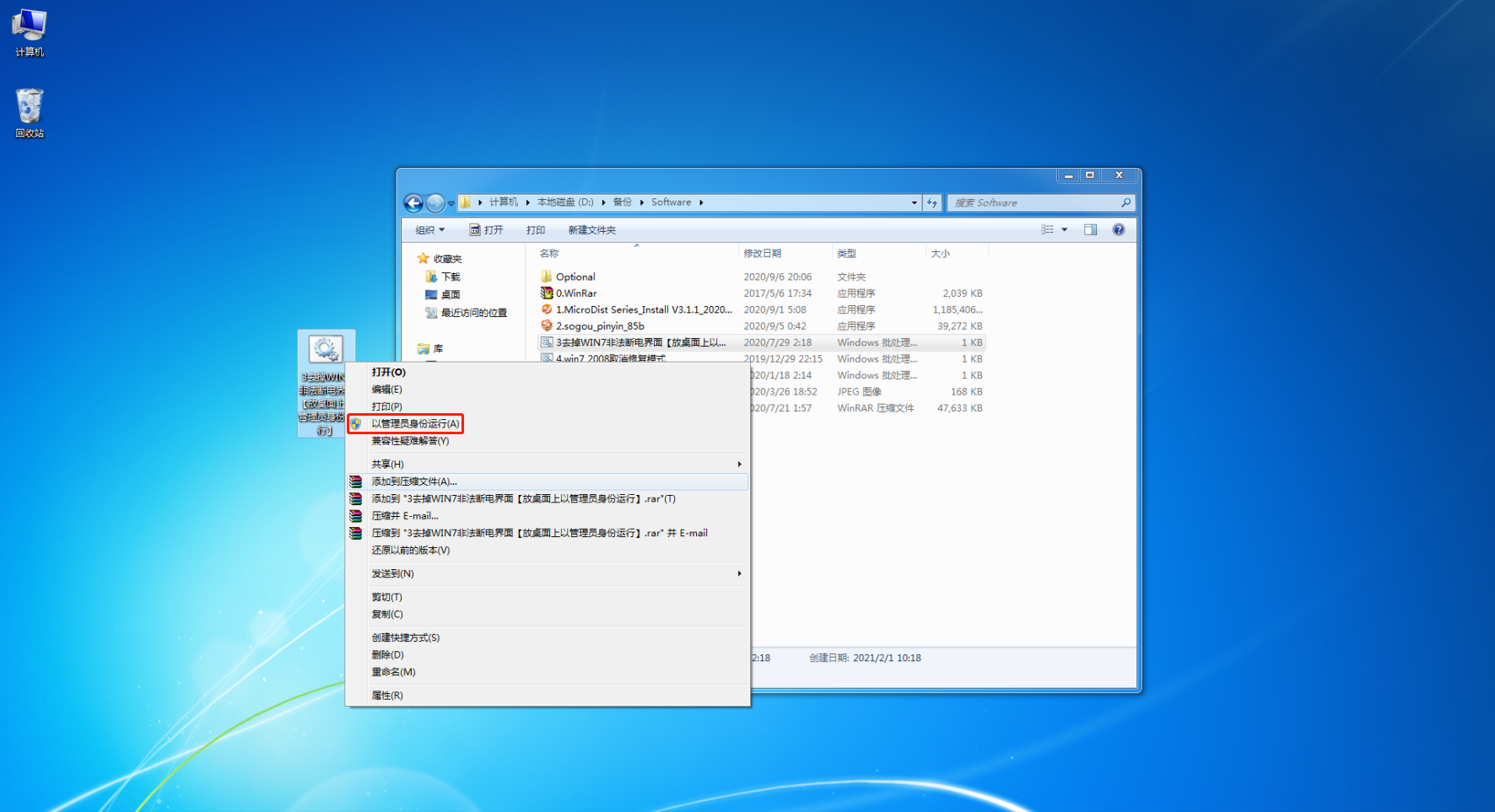

右鍵單(dan)擊(ji)“4去掉WIN7非法斷(duan)電界面【放(fang)桌面上(shang)以管理員身份運行】.bat”文件。

點擊“以管理員身份運行”，等待提示“操作(zuo)成(cheng)功完成(cheng)”。

⑤取消開機修復

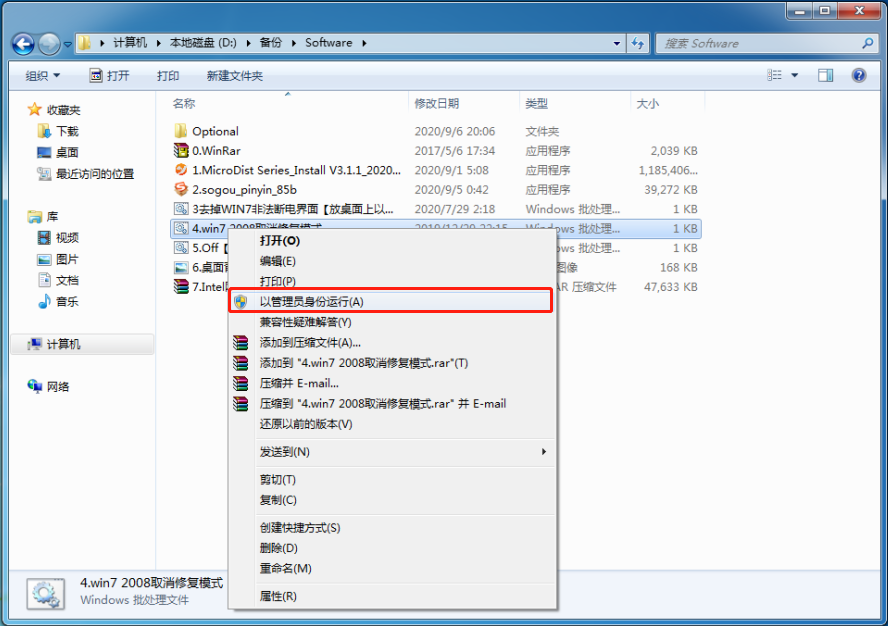

右鍵單擊文件(jian)“4.win7 2008取消修復模式(shi).bat”。

點擊“以管理員身份運行”，控(kong)制(zhi)臺程(cheng)序會一閃(shan)而(er)逝，操作完成。

⑥設置防黑屏

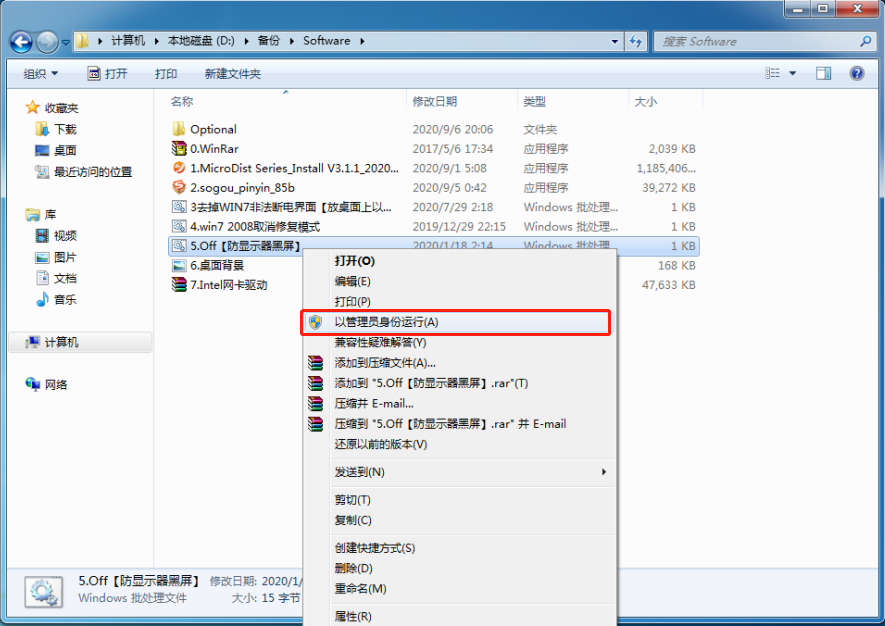

右(you)鍵單擊(ji)文件“5.Off【防顯(xian)示(shi)器(qi)黑屏】.bat”。

點擊“以管理員身份運行”，控制臺程序會一閃而逝，操作完成。

⑦修改桌面背景

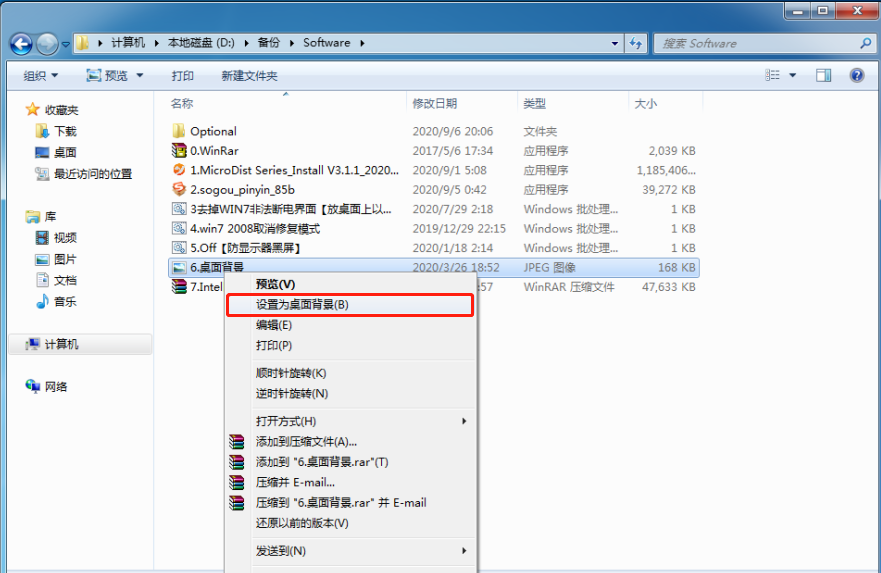

右(you)鍵單(dan)擊文件“6.桌面背景.jpg”。點擊“設置為桌面背景”。

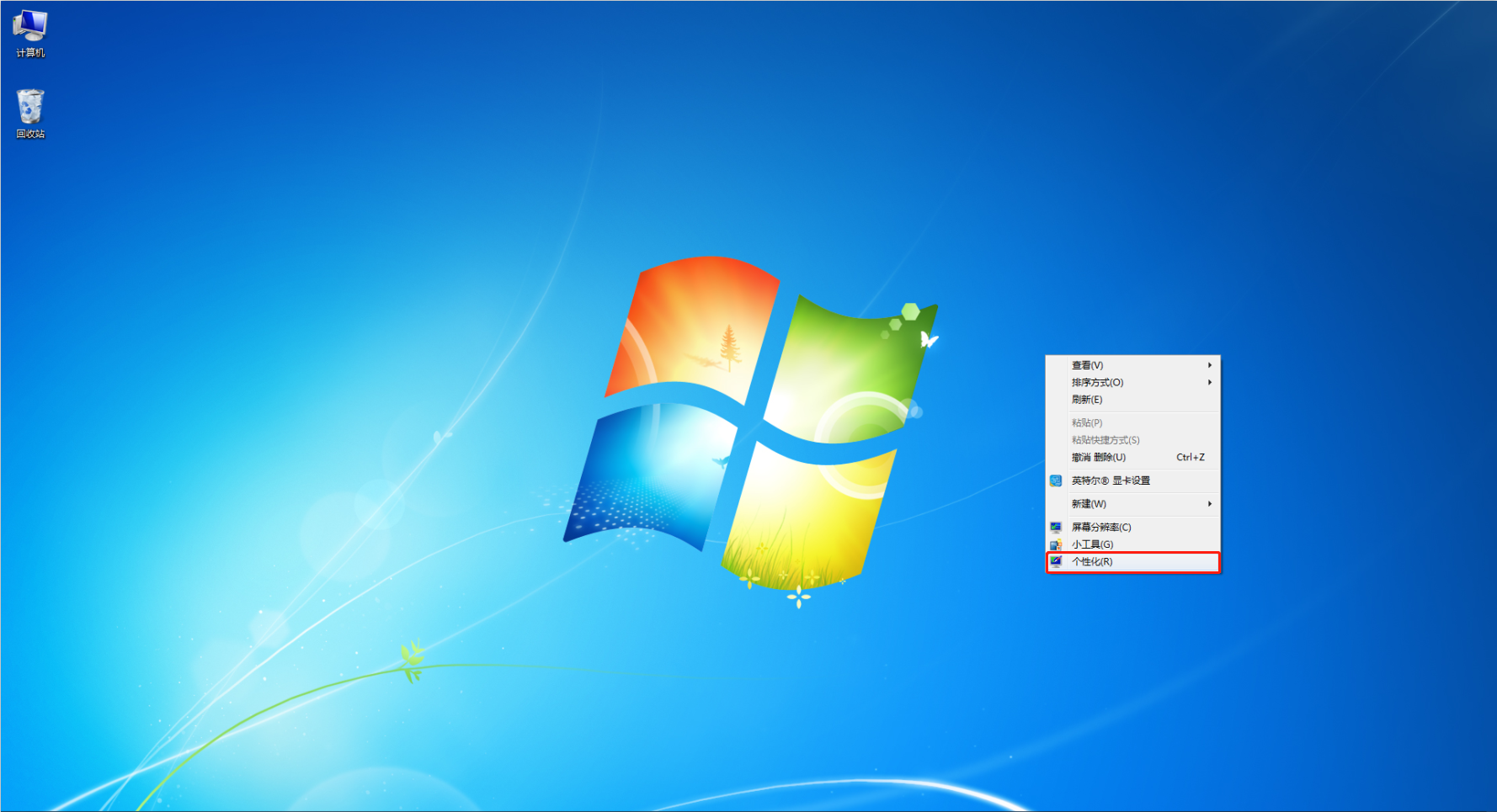

回到桌(zhuo)面(mian)，在桌(zhuo)面(mian)空白區域(yu)右擊(ji)。點擊(ji)“個性化”。

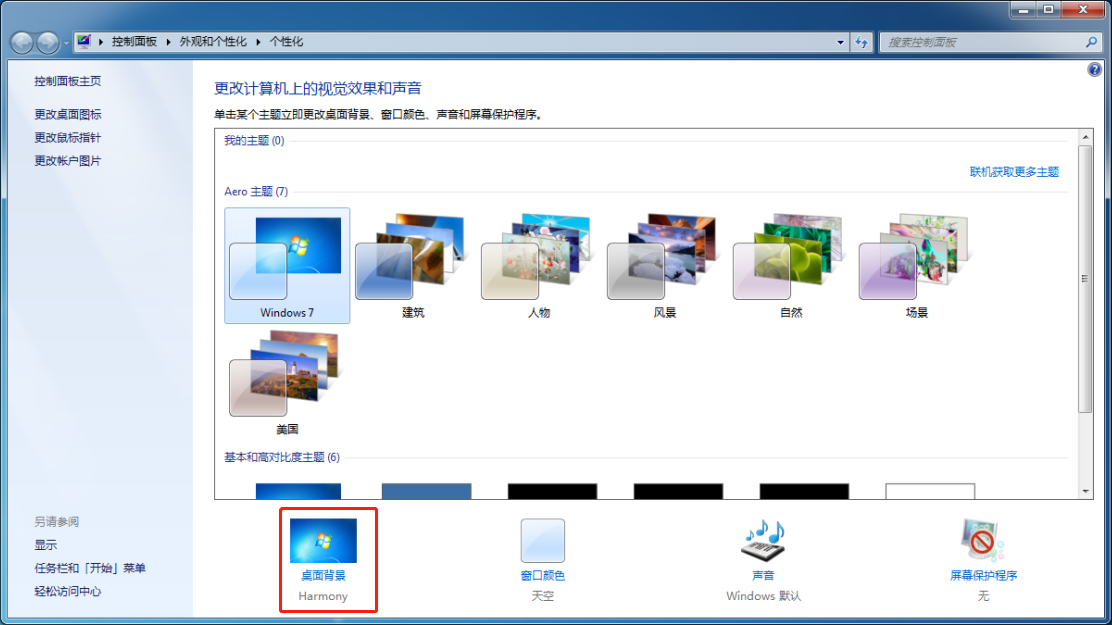

在個性(xing)窗口(kou)中，點擊(ji)“桌(zhuo)面(mian)背(bei)景(jing)”

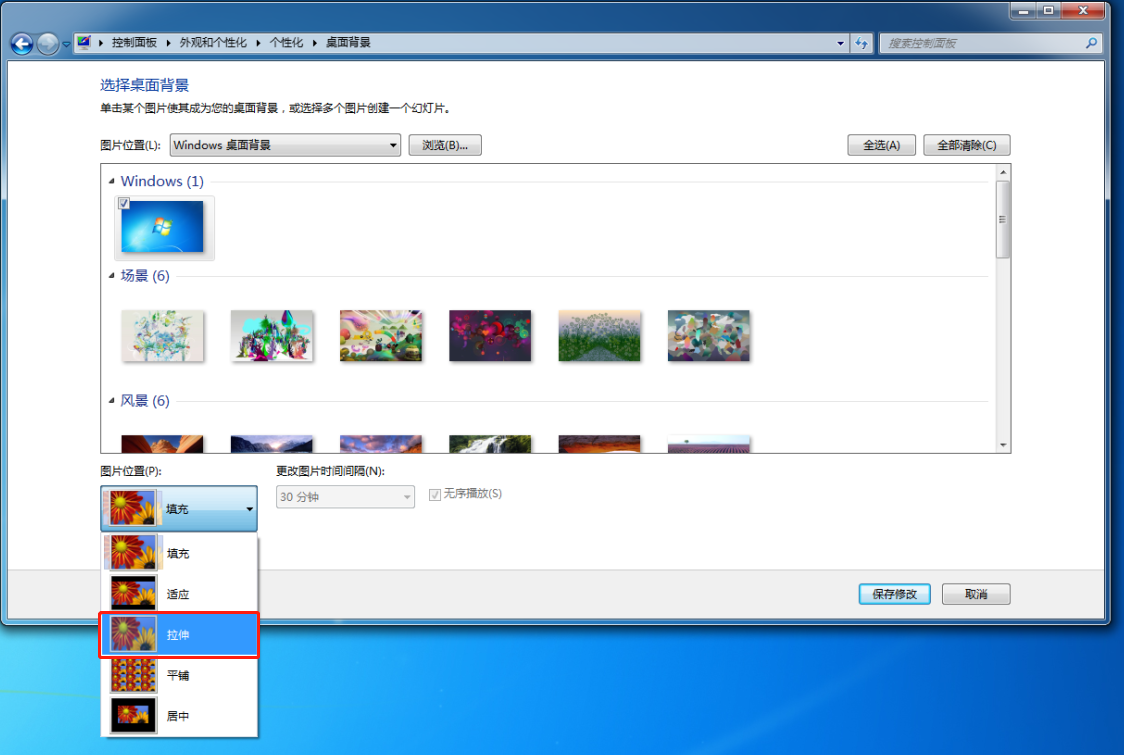

在(zai)“圖片位置”選項中選擇“拉(la)伸”

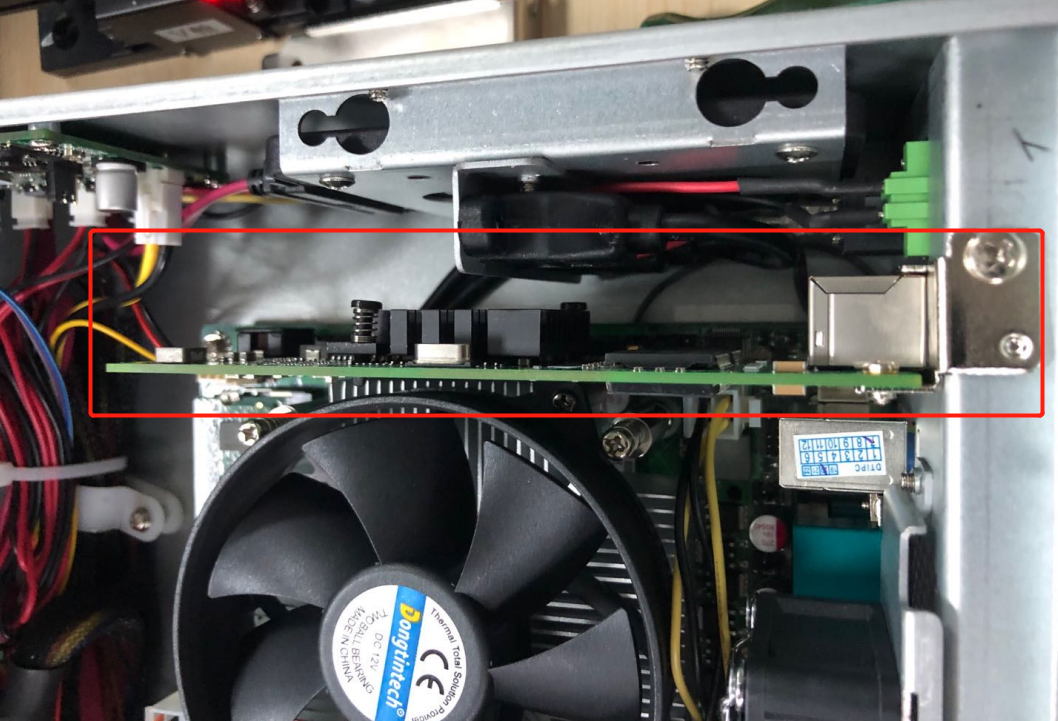

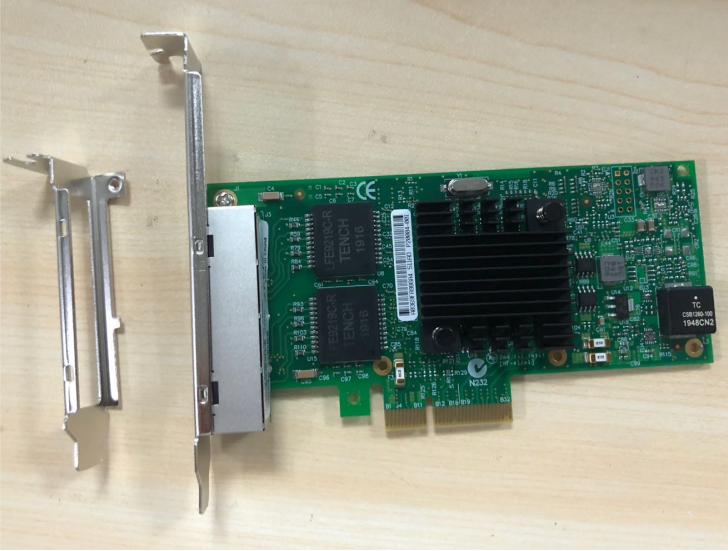

⑧安裝Intel網卡驅動（額外添加網卡時安裝）。

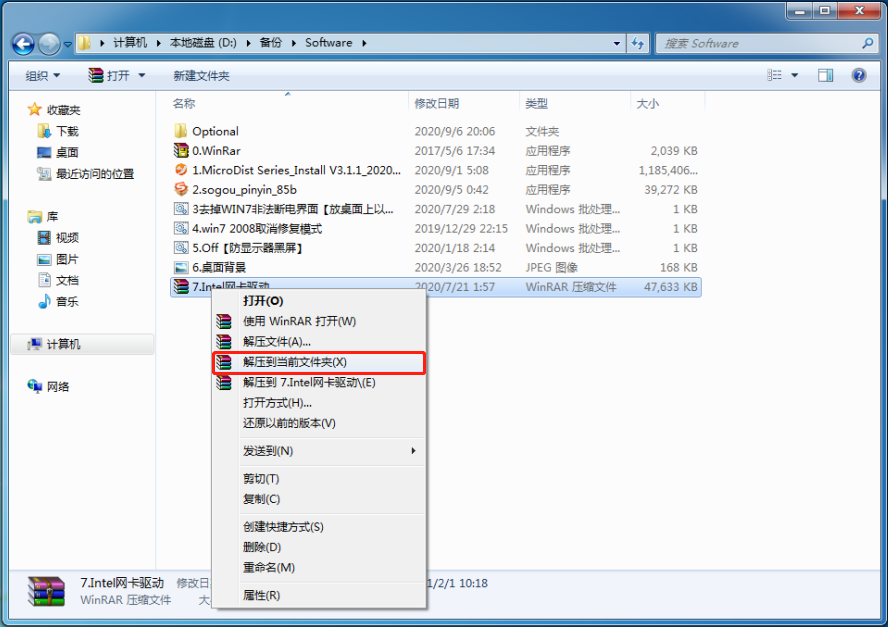

右鍵單擊文件“8.Intel網卡驅動.rar”。

點擊“解壓(ya)到當前文件夾”。

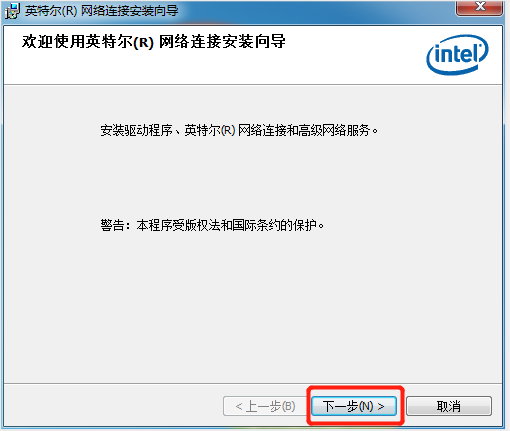

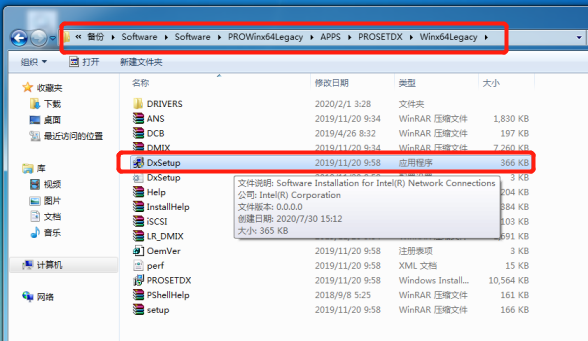

在解壓后的文件夾路徑下找到(dao)“DxSetup.exe”應用(yong)程序(xu)。雙擊打開。

→點擊“下一步”

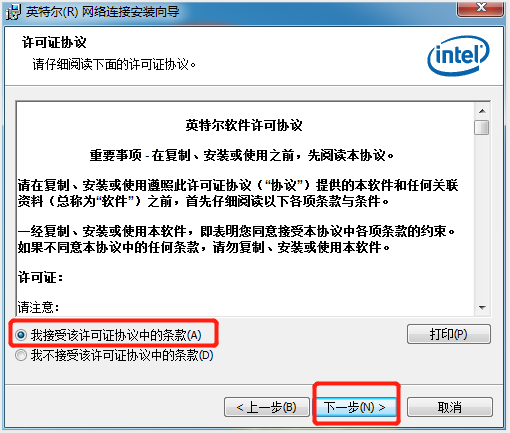

→勾選(xuan)“我接受該許(xu)可證(zheng)協(xie)議中的條款（A）”

→點擊“下一步”

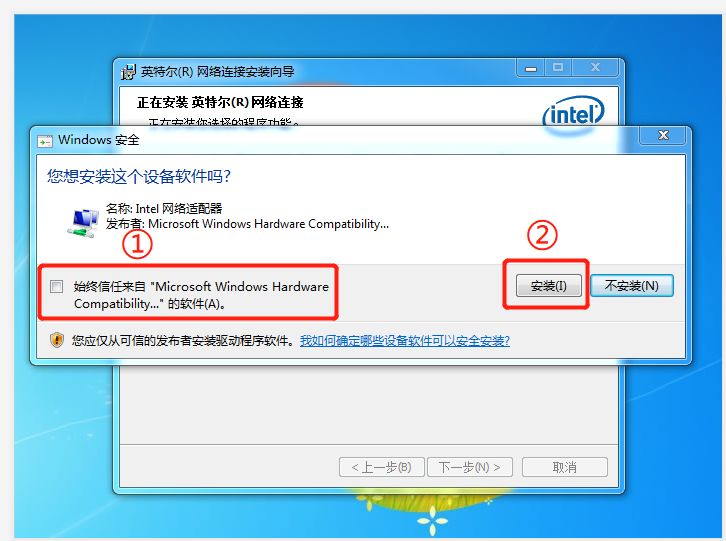

安裝過程彈出如(ru)下對話框時：

→勾選“始(shi)終信任來自...”

→點擊“安裝”

等待程序安裝完成：

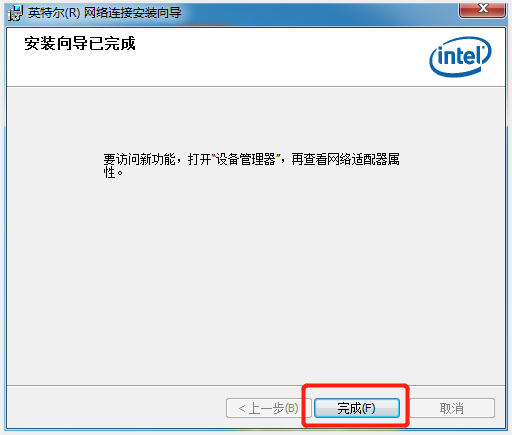

→點擊“完成”

⑩刪除多余輸入法。

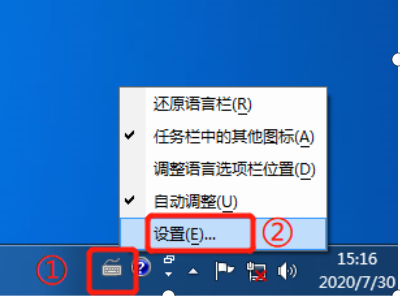

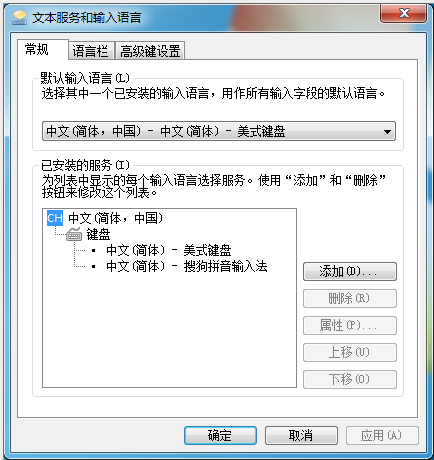

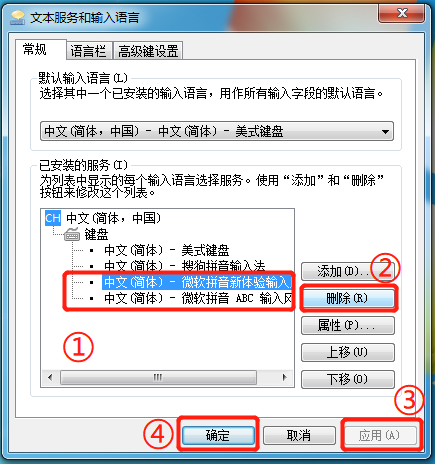

 右鍵單擊(ji)圖中①指(zhi)示的小鍵盤，點擊(ji)“設置(zhi)”。

選中不需要的輸入法(fa)，點擊“刪除”→“應用”→“確定”

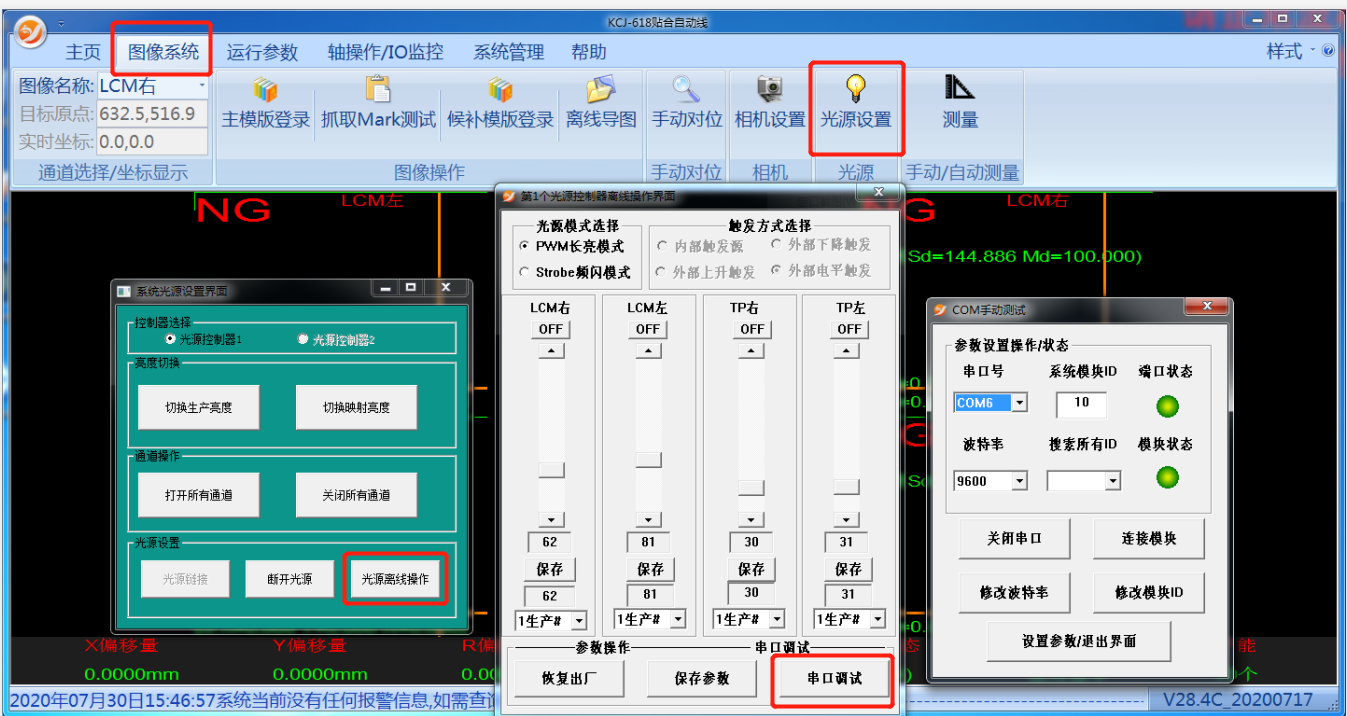

?光源控制器設置（工控機自帶光源控制器時設置此項）。

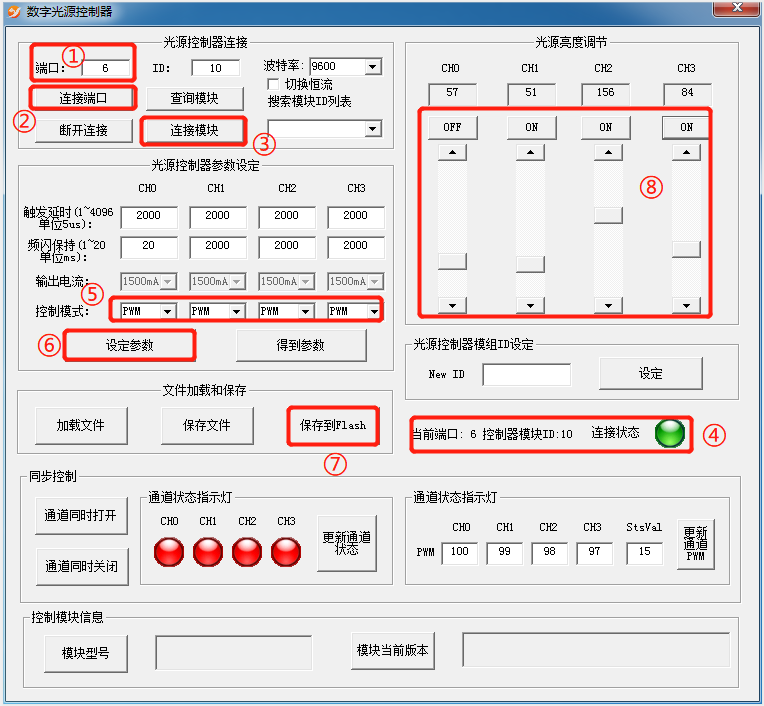

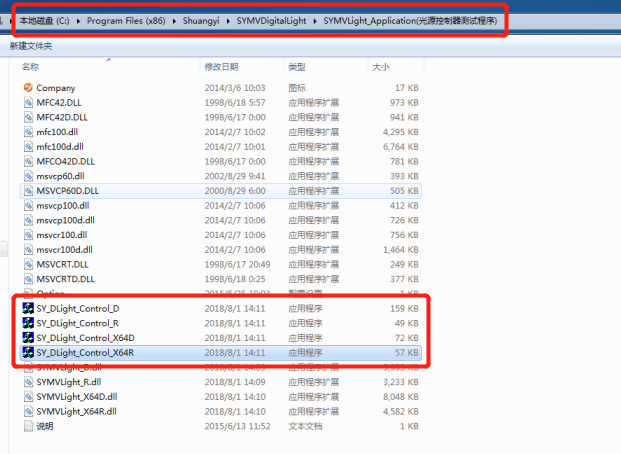

打開(kai)光源控制(zhi)器測試(shi)程序（下圖(tu)4個(ge)程序中(zhong)任意一個(ge)）

→修改端(duan)口號為：6   默認ID:10

→連接端口

→連(lian)接模(mo)塊(kuai)（連(lian)上后顯示(shi)如圖中(zhong)④所示(shi)）

→將所有通(tong)道的(de)控(kong)制模式改為“PWM”（如圖中⑤所示）

→設定參數

→保存到Flash

→將光(guang)(guang)源連(lian)接(jie)到光(guang)(guang)源控(kong)制(zhi)器(qi)上，點(dian)擊圖中(zhong)(zhong)⑧所在(zai)區域中(zhong)(zhong)的按鈕及滑塊控(kong)制(zhi)光(guang)(guang)源開關及亮滅，確認(ren)光(guang)(guang)源控(kong)制(zhi)器(qi)無異常(chang)，如果異常(chang)請(qing)找技(ji)術確認(ren)問(wen)題并(bing)解決(jue)。

?解壓項目程序

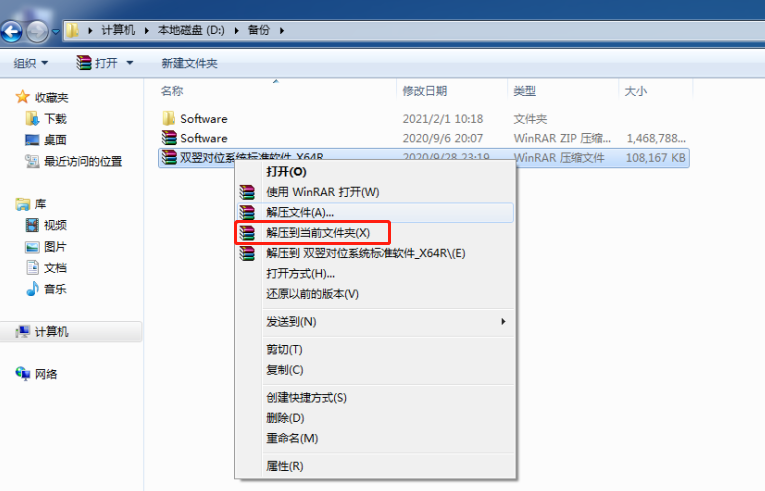

將項目使用到的(de)最新程(cheng)序壓縮(suo)包(bao)解壓到當(dang)前文(wen)件夾(jia)

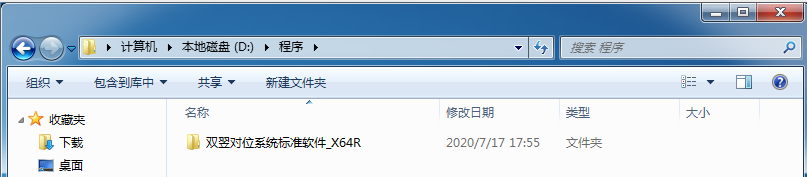

→把解(jie)壓出來的(de)文件夾剪(jian)切(qie)到D盤的(de)“程序”文件夾下

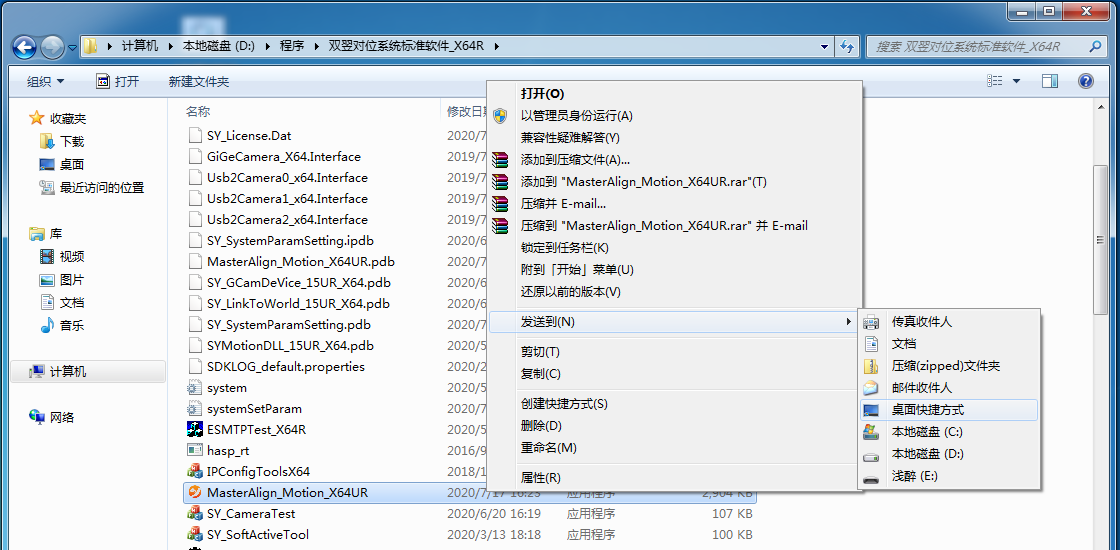

→創建程序的(de)桌(zhuo)面快(kuai)(kuai)捷方式(shi)(shi)，并修改好桌(zhuo)面快(kuai)(kuai)捷方式(shi)(shi)的(de)名稱（去掉“快(kuai)(kuai)捷方式(shi)(shi)”幾個(ge)字）

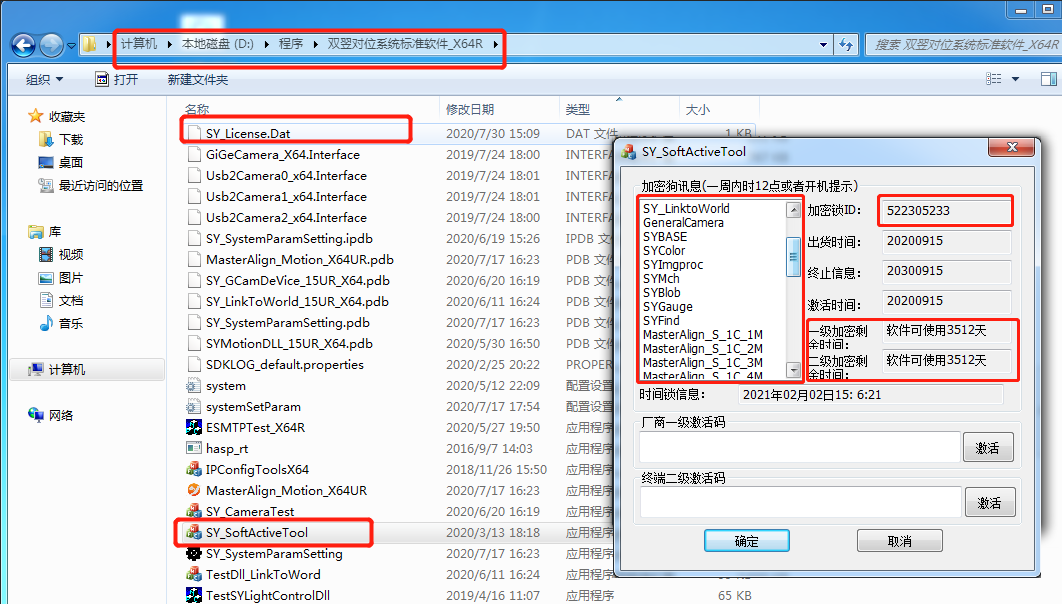

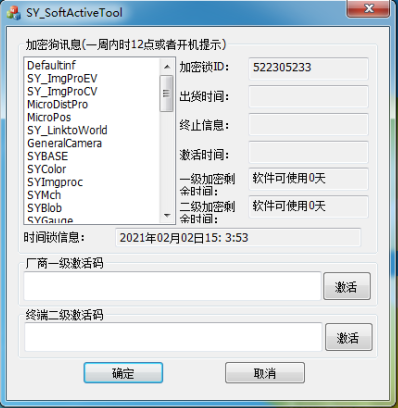

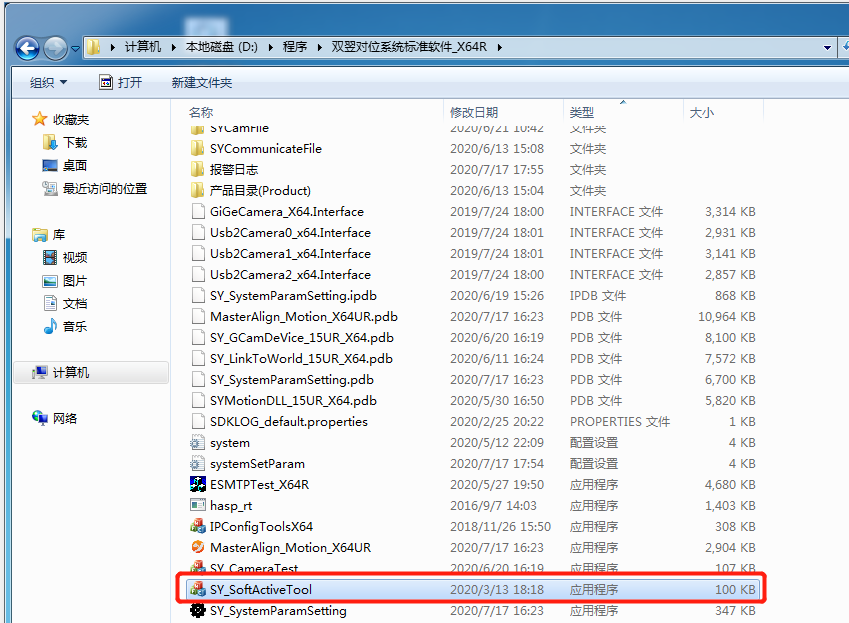

→雙擊(ji)打開小程序“SY_SoftActiveTool.exe”

→彈窗(chuang)提示一一確認，直到程序打開。找到加密鎖(suo)ID。

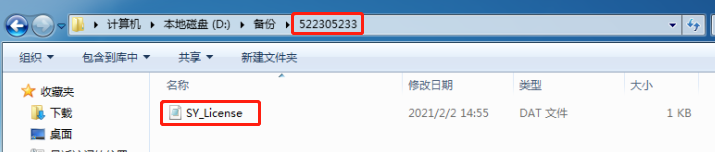

→找到對應ID的“SY_License.Dat”文件，并拷貝到標(biao)準軟件根(gen)目錄下。

→重新打開小程序“SY_SoftActiveTool.exe”，確認加密信息是否準確

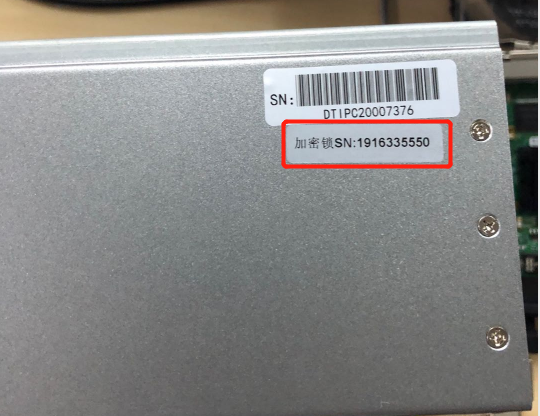

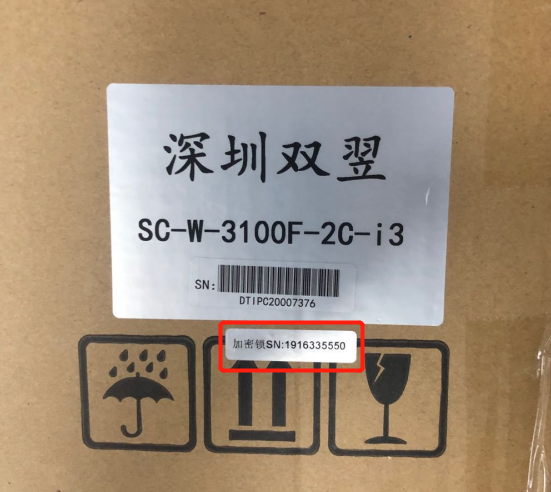

→將加密鎖(suo)對應(ying)的標(biao)簽(qian)紙(zhi)分別(bie)粘貼在工控(kong)機(ji)和紙(zhi)箱的條碼下方

?網絡配置

運動控制卡網絡配置

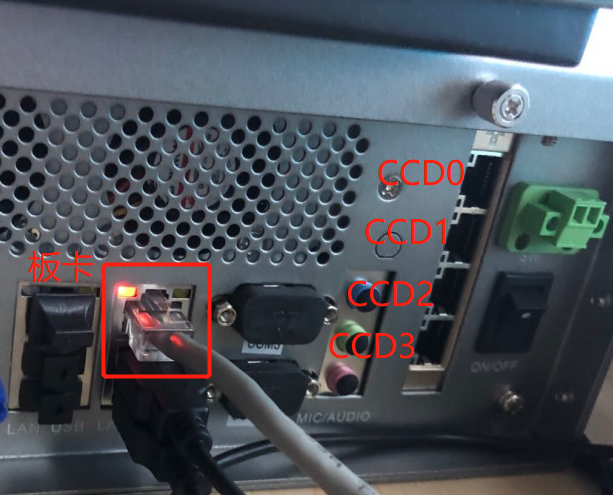

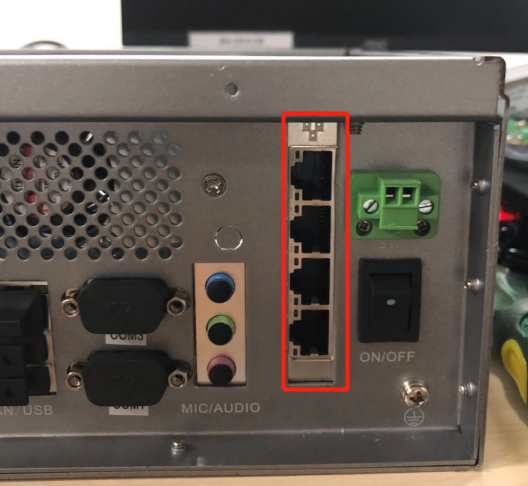

網口分配如下：

右鍵單(dan)擊(ji)桌面右下角(jiao)的網絡圖標

→點擊(ji)“打開(kai)網絡和共享(xiang)中(zhong)心”

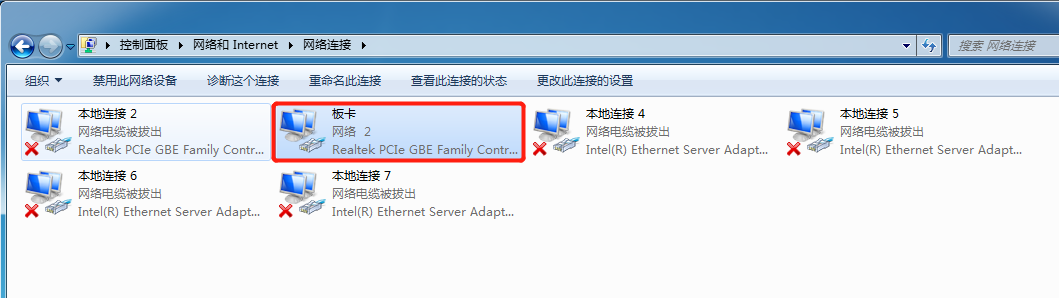

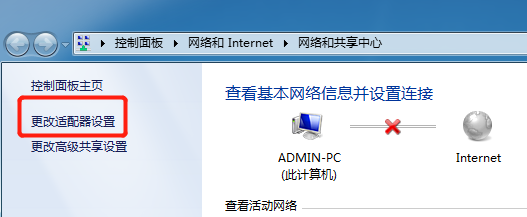

→點擊(ji)“更改適(shi)配器(qi)設(she)置”

→將有網絡(luo)的網線插(cha)入運動控制(zhi)卡網口，將對應的網絡(luo)名稱(cheng)修(xiu)改(gai)為(wei)“運動控制(zhi)卡”

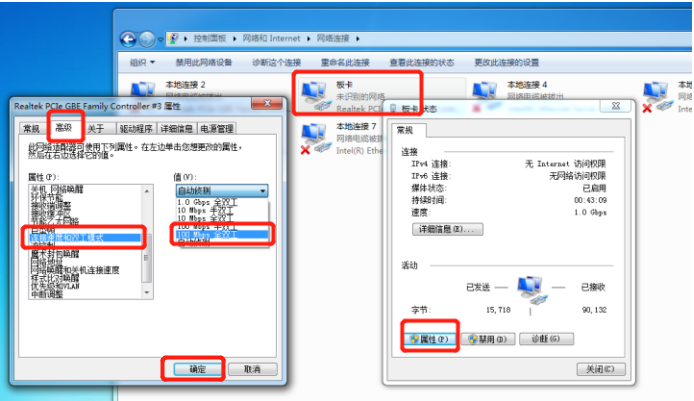

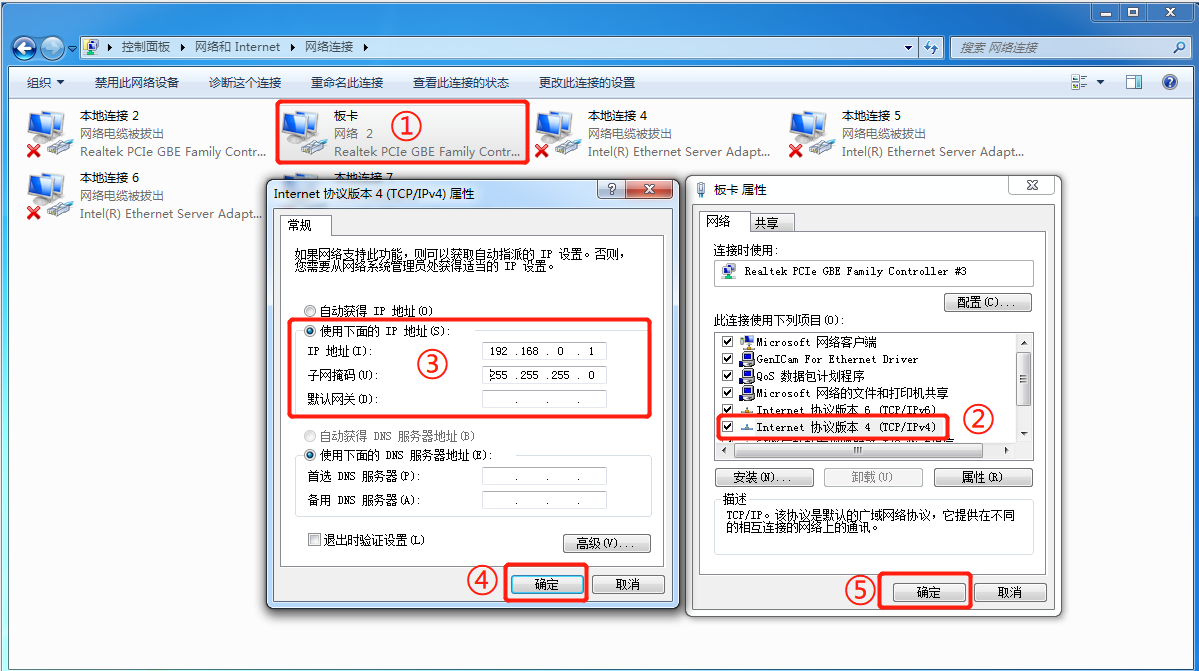

→右鍵(jian)點開“運(yun)動控(kong)制(zhi)卡”的網絡屬性，按以下順(shun)序修(xiu)改運(yun)動控(kong)制(zhi)卡的IP地址

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

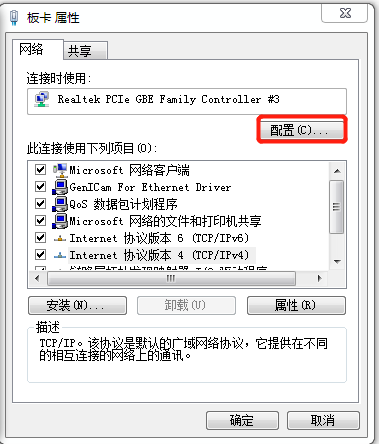

→重新(xin)打(da)開“運動控(kong)制卡”的網絡(luo)屬性，點擊“配(pei)置(zhi)”

→將(jiang)“高(gao)級(ji)”參數(shu)中的“連接(jie)速度和雙工(gong)模(mo)式”改(gai)為“100 Mbps全雙工(gong)”，點擊“確(que)定(ding)”

相機網絡配置

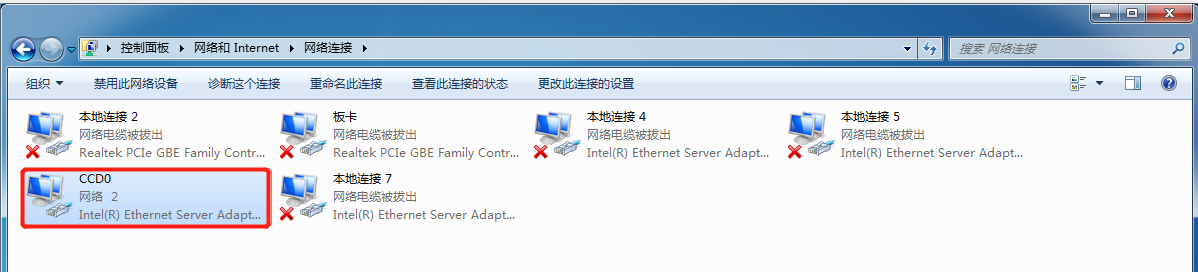

→將有網(wang)絡的(de)網(wang)線插入網(wang)口“CCD0”中，將對應的(de)網(wang)絡名稱修改(gai)為(wei)“CCD0”

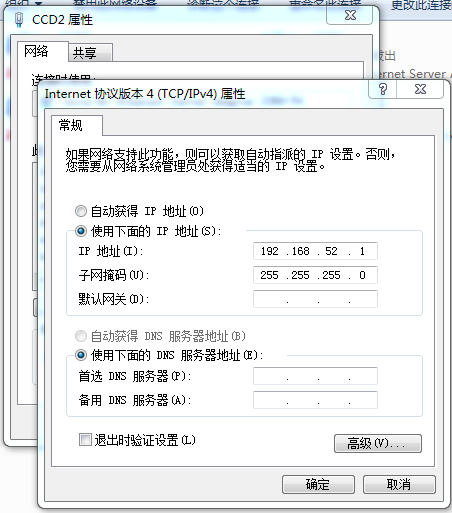

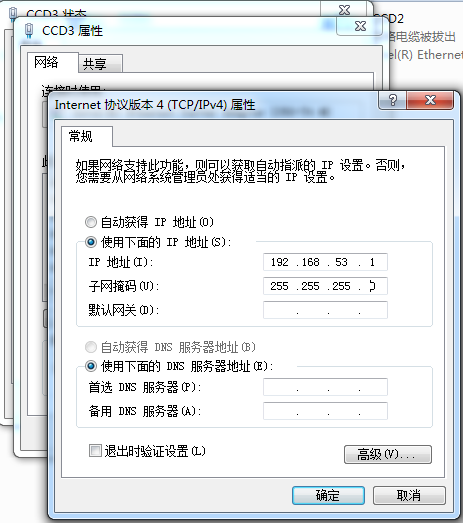

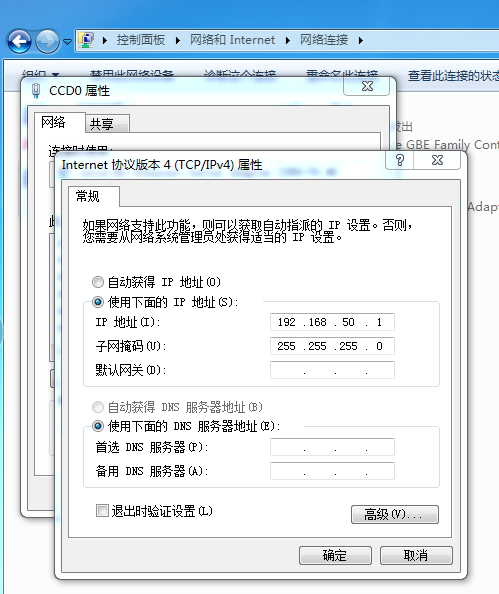

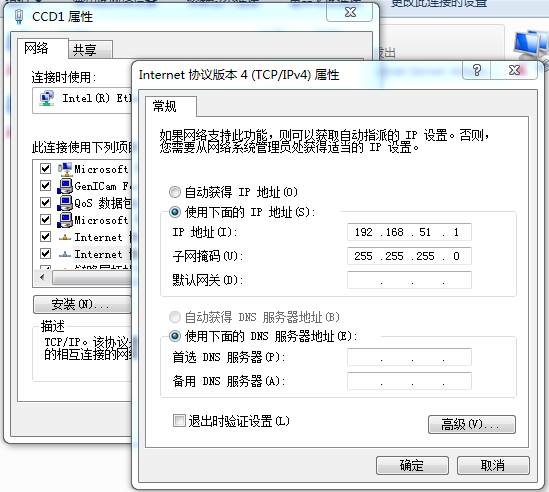

→右鍵點開“CCD0”的(de)網(wang)絡(luo)屬性，修(xiu)改相機(ji)的(de)IP地址(zhi)如下(xia)

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

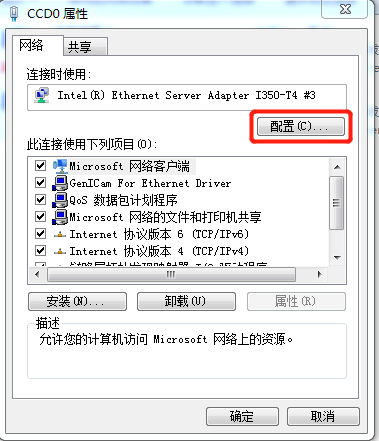

→重新點開“CCD0”的網(wang)絡屬性，修(xiu)改網(wang)絡的配(pei)置

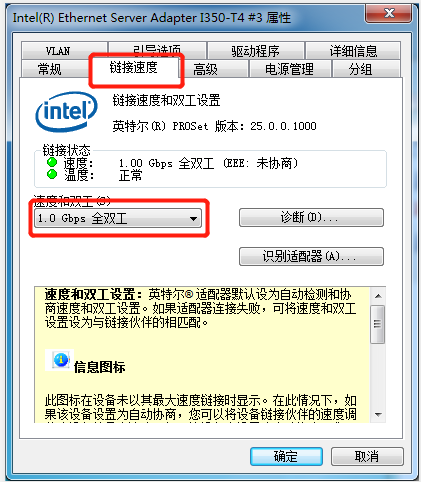

→將“鏈接速度”選項卡中的“速度和(he)雙工”屬性，修改為“1.0 Gbps全(quan)雙工”

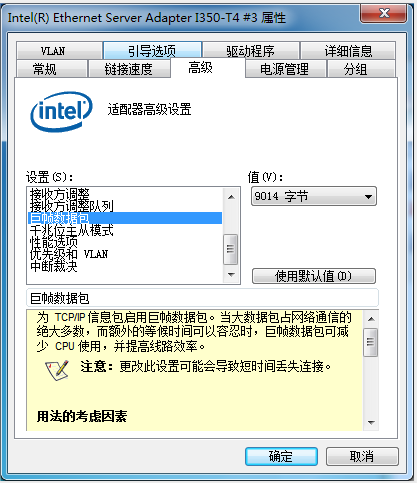

→將“高級”選項(xiang)卡中的“巨幀(zhen)數據(ju)包”屬(shu)性，修改為(wei)“9014字節”

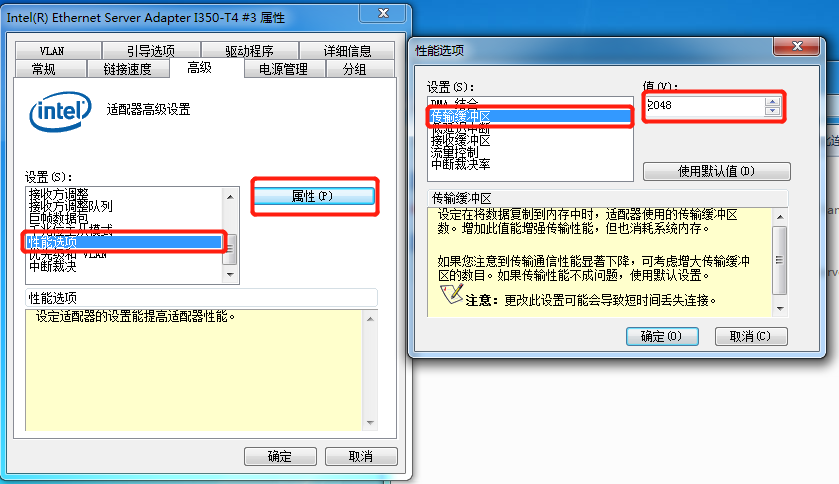

→點擊(ji)“高(gao)級”選項卡中的(de)“性(xing)(xing)能選項”，點擊(ji)屬(shu)性(xing)(xing)，將“傳(chuan)輸緩沖(chong)區(qu)”的(de)值(zhi)修改(gai)為最(zui)大(da)值(zhi)，圖中最(zui)大(da)值(zhi)為“2048”

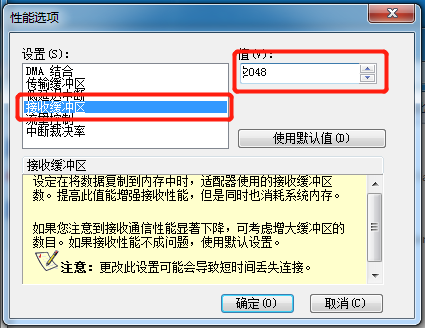

→將(jiang)“接收緩沖(chong)區”的值(zhi)修改為最大(da)(da)值(zhi)，圖中(zhong)最大(da)(da)值(zhi)為“2048”

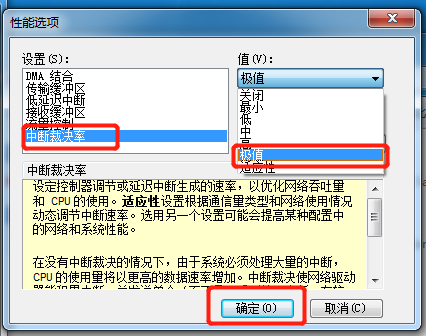

→將“中斷裁決率”的值(zhi)(zhi)修改為“極值(zhi)(zhi)”，點擊“確定(ding)”

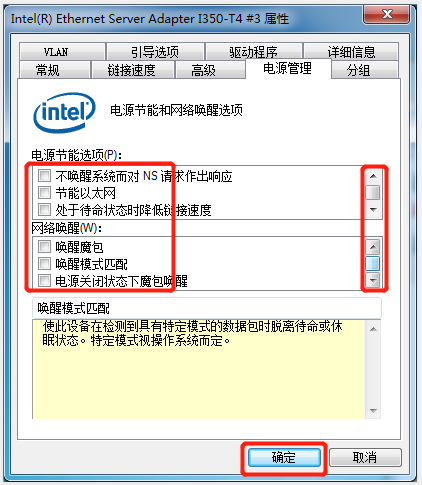

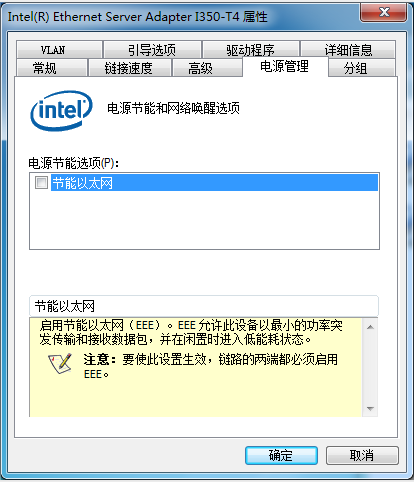

→將“電池管理”選項卡中的所有勾選框去掉勾選，注意(yi)滾動查看是否(fou)有隱藏選(xuan)項，設置(zhi)完畢點擊“確定”退出設置(zhi)

→同(tong)理設置其他(ta)相機的(de)網(wang)絡屬(shu)性

相機設置除了IP有差異，其他設置都一致

→“電池(chi)管理(li)”選(xuan)(xuan)項卡會有(you)所差異(yi)，去掉勾選(xuan)(xuan)即可

?防火墻設置

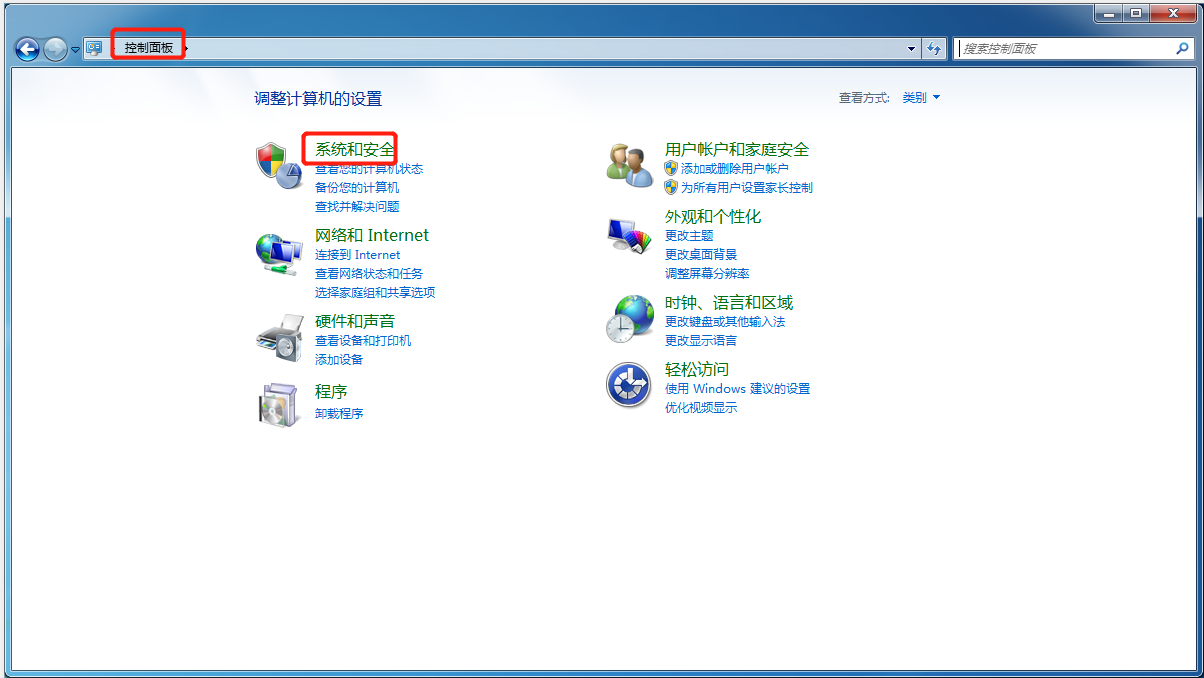

→打開“控制面板”

→打開(kai)“系統和安(an)全”

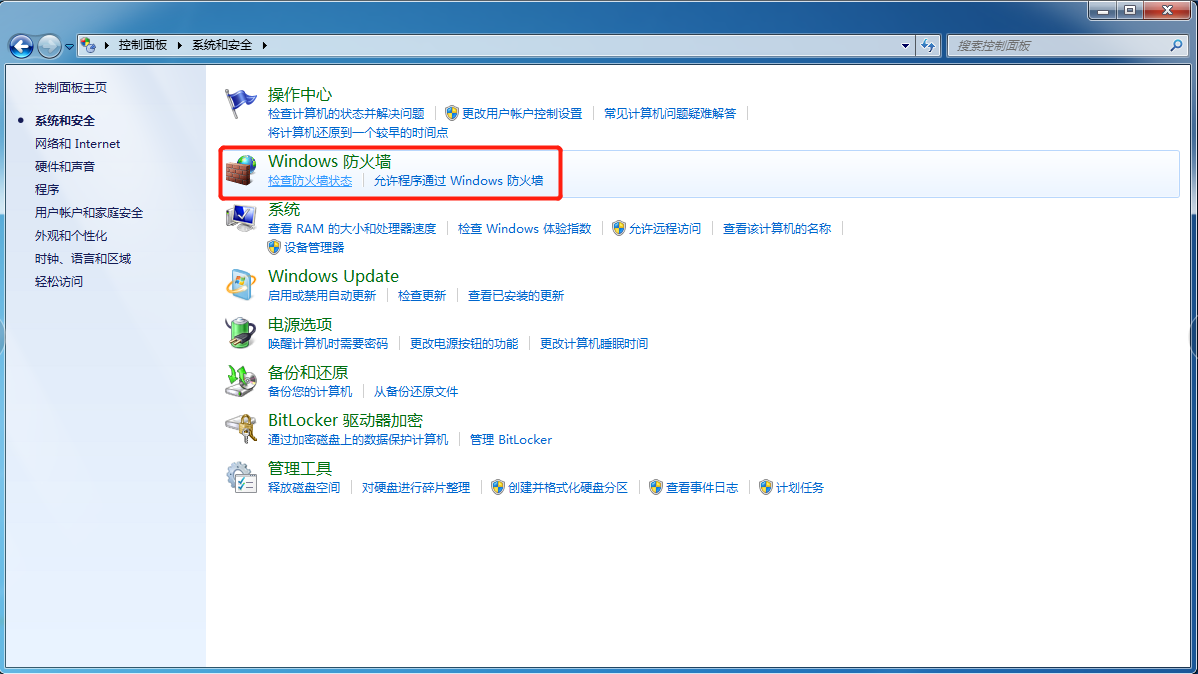

→打開“Windows防火墻”

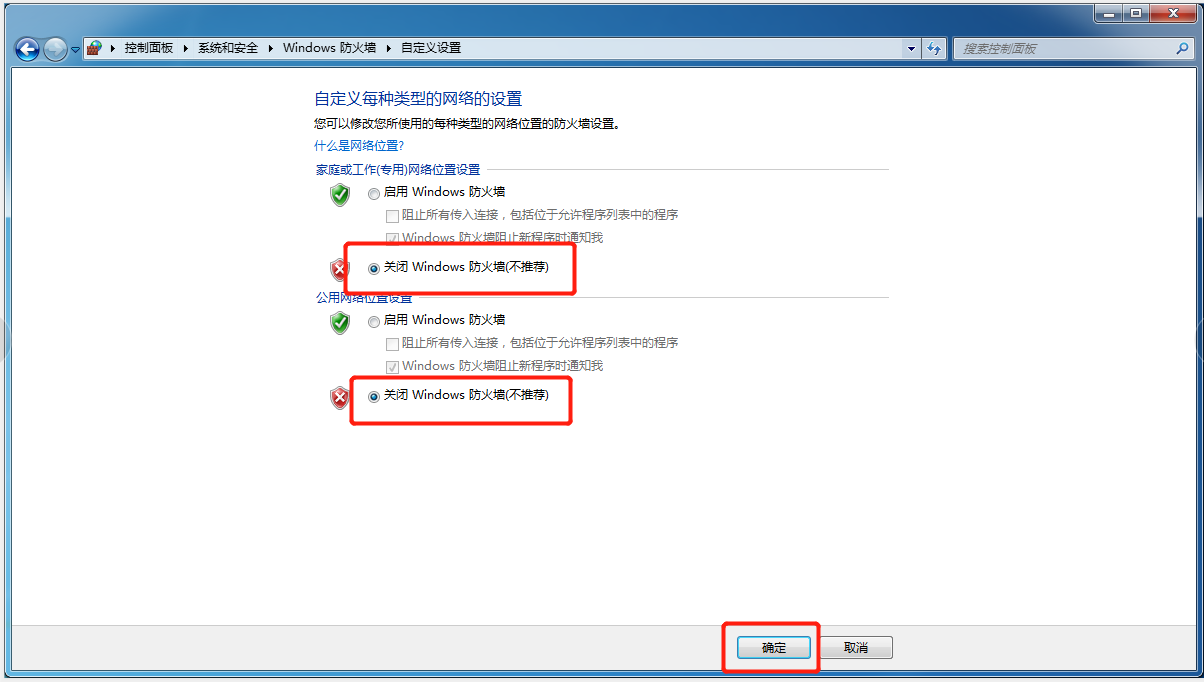

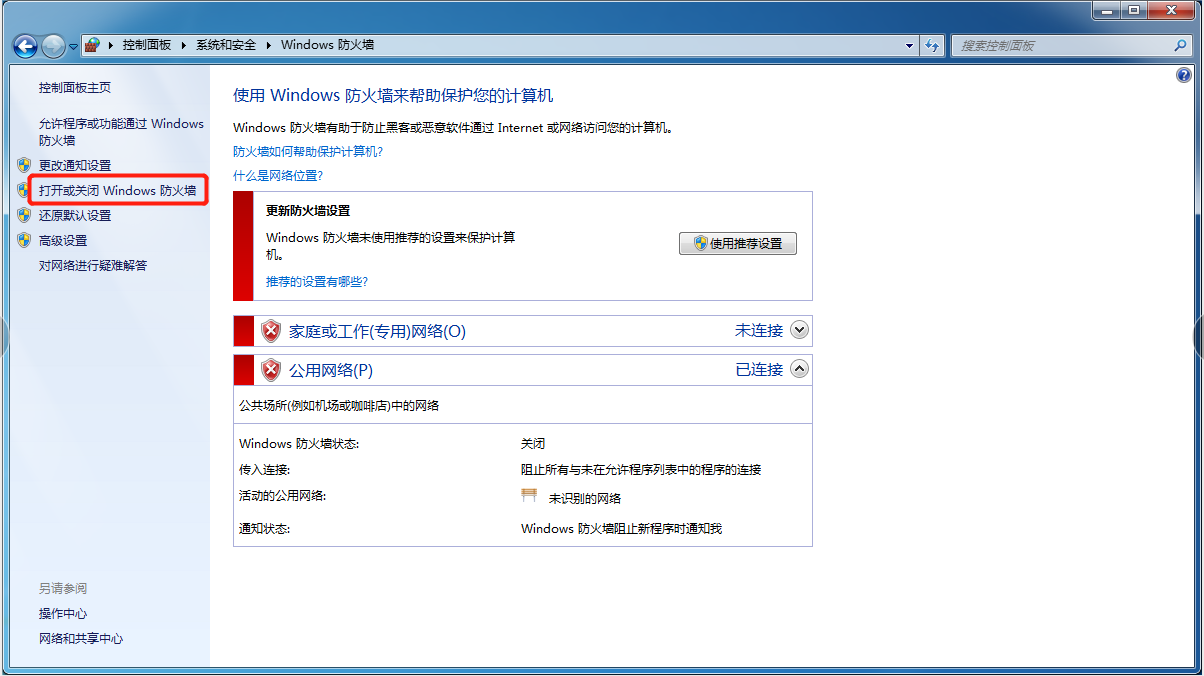

→點擊“打(da)開(kai)或關閉Windows防火墻”

→點擊“關閉Windows防火墻”

→點擊“確認”退出

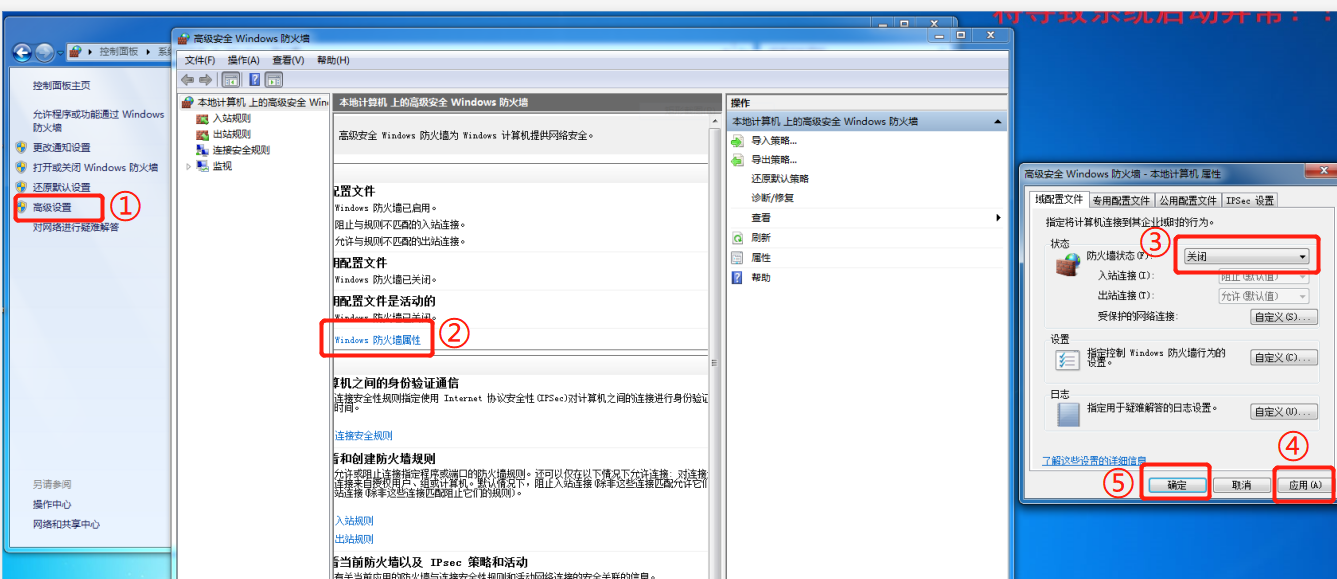

→點擊“高級設置”

→點擊“Windows defender 防火(huo)墻屬性(xing)”

→將“防火墻(qiang)狀態”修改(gai)為“關閉”

→點擊“應用”

→點擊“確定”

?桌面整理

將不常用的桌面圖(tu)標刪除(chu)并(bing)清空回收(shou)站，最終預留“計算機”、“回收(shou)站”、“視(shi)覺(jue)軟件”、“MVViewer”、“TeamViewer”等圖(tu)標。如果(guo)有9014運(yun)動控制(zhi)卡(ka)，則保留9014運(yun)動控制(zhi)卡(ka)Demo的快捷方式。

?測試項目程序

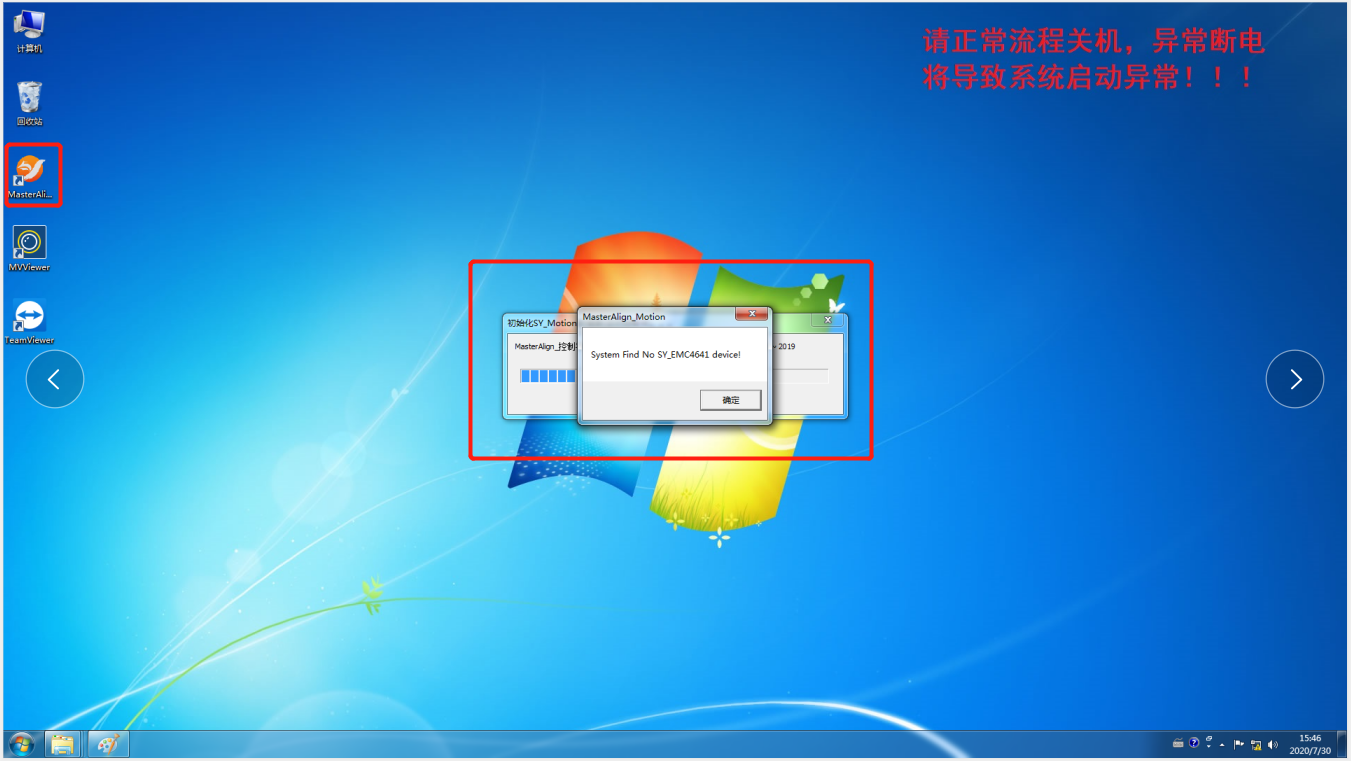

雙擊打(da)開桌面上(shang)的(de)標準程序(xu)，當彈窗下列對(dui)話框時點擊“確定”

登錄后(hou)檢查光(guang)源(yuan)控制器連(lian)接(jie)狀態

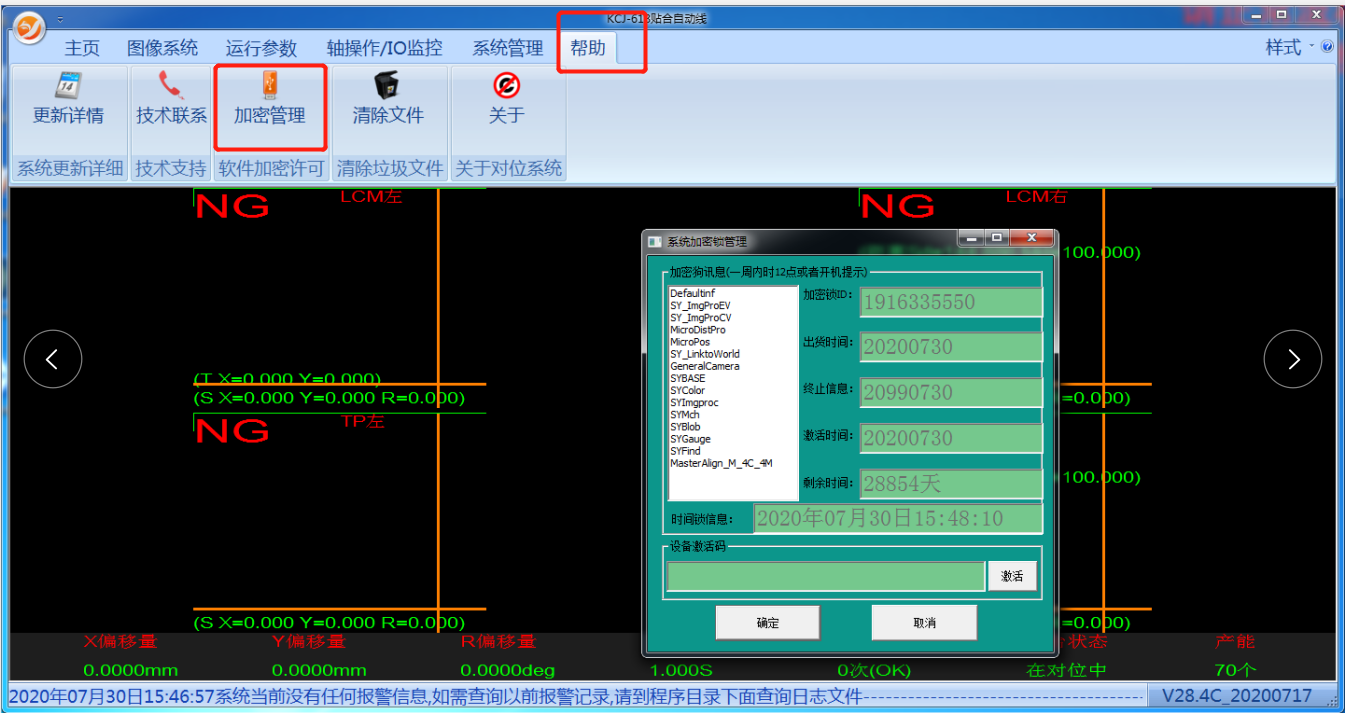

查看加密鎖信息

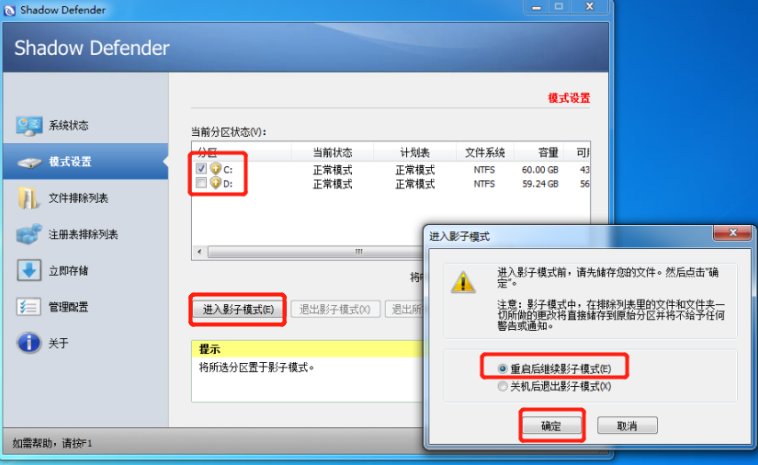

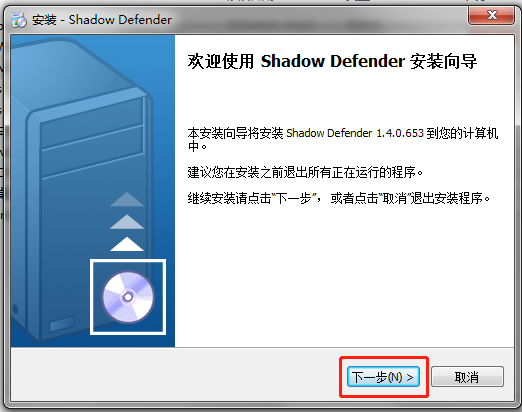

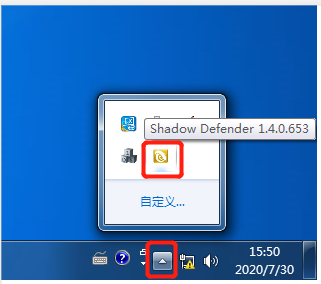

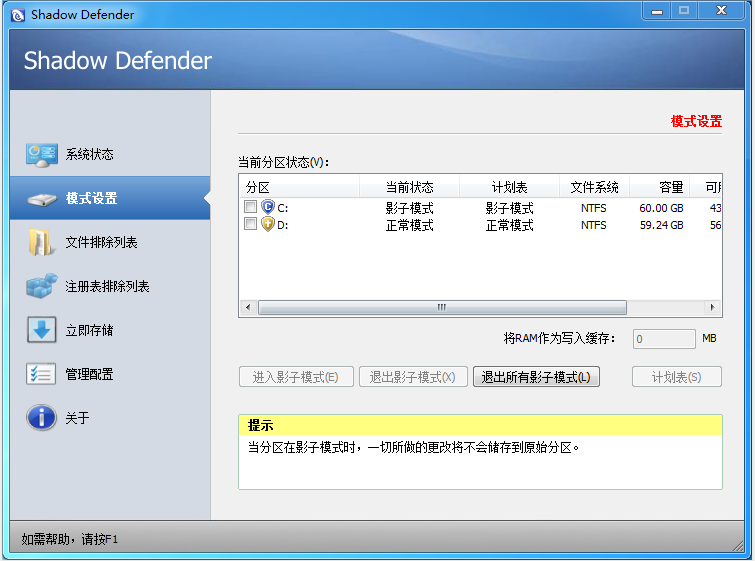

?開啟影子系統

→裝機(ji)后需重啟(qi)工控(kong)機(ji)（否則不能打開影子系統）

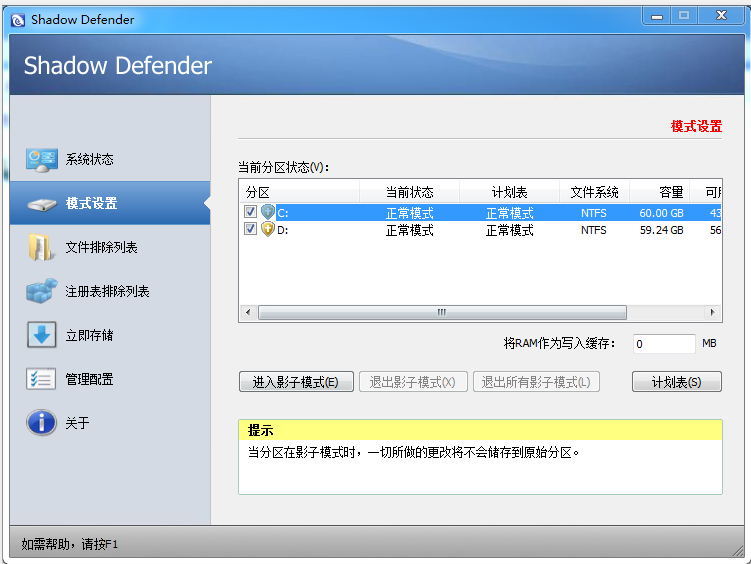

→程序主界面如下

→只勾選C盤前的復選框

→點擊“進入影(ying)子(zi)模式”

→點擊“重啟后(hou)繼續影子模式”

→點擊“確定”

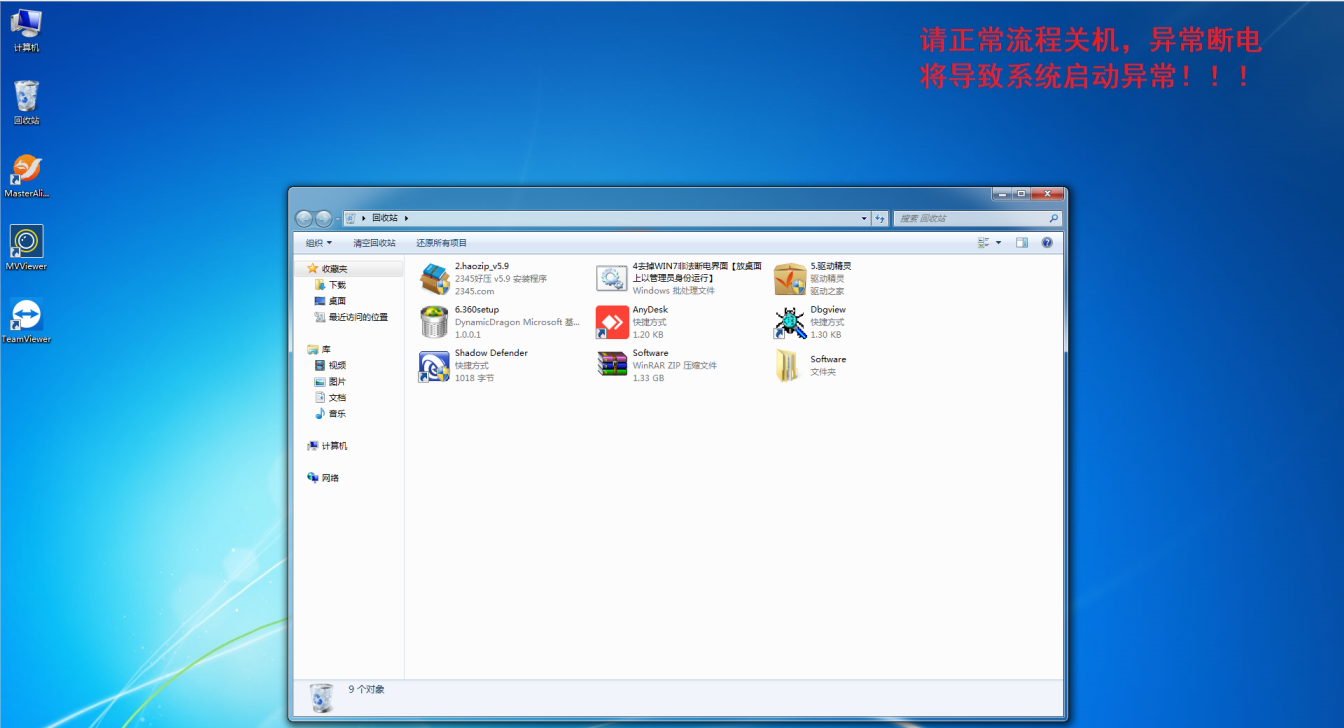

設置好后界(jie)面如(ru)下圖所示：

6. 配置相機IP地址

針對量產項(xiang)(xiang)目，客戶在尚未掌握自行配置(zhi)相(xiang)機(ji)IP地址的(de)(de)情況下(xia)，由(you)裝機(ji)人員配置(zhi)好相(xiang)機(ji)IP地址。新項(xiang)(xiang)目或者技術(shu)需要過去調試的(de)(de)項(xiang)(xiang)目則不要求配置(zhi)相(xiang)機(ji)IP地址。

1) 先給相(xiang)機(ji)(ji)(ji)插上電源線和通(tong)訊線纜，等(deng)相(xiang)機(ji)(ji)(ji)藍燈常亮(liang)后配(pei)置相(xiang)機(ji)(ji)(ji)IP地址；

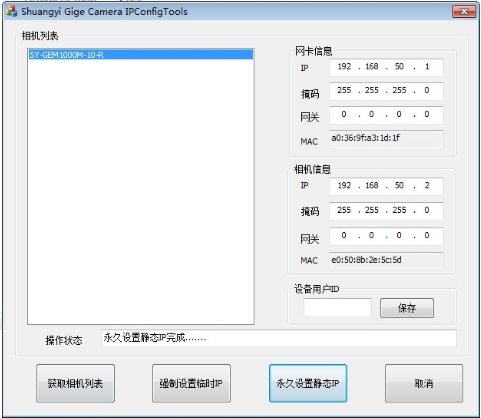

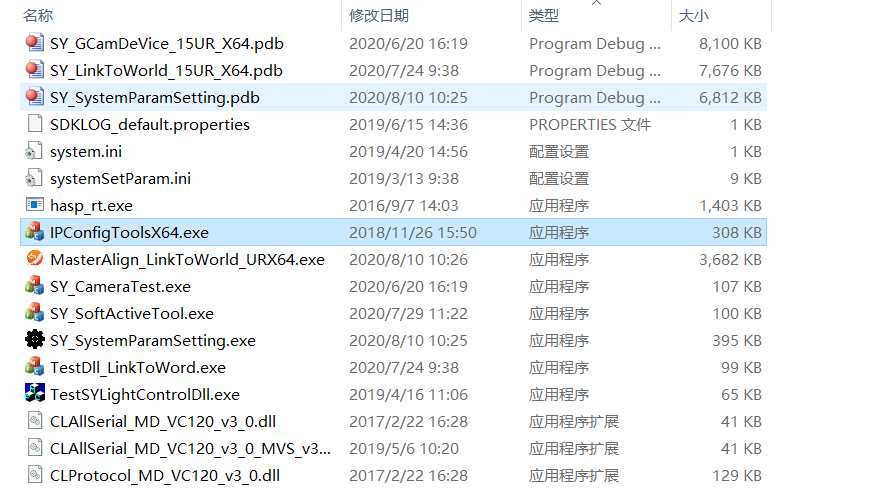

2) 在程序目錄打開相機IP配置小程序：IPConfigTools.exe；

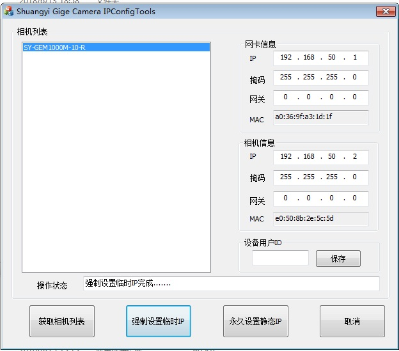

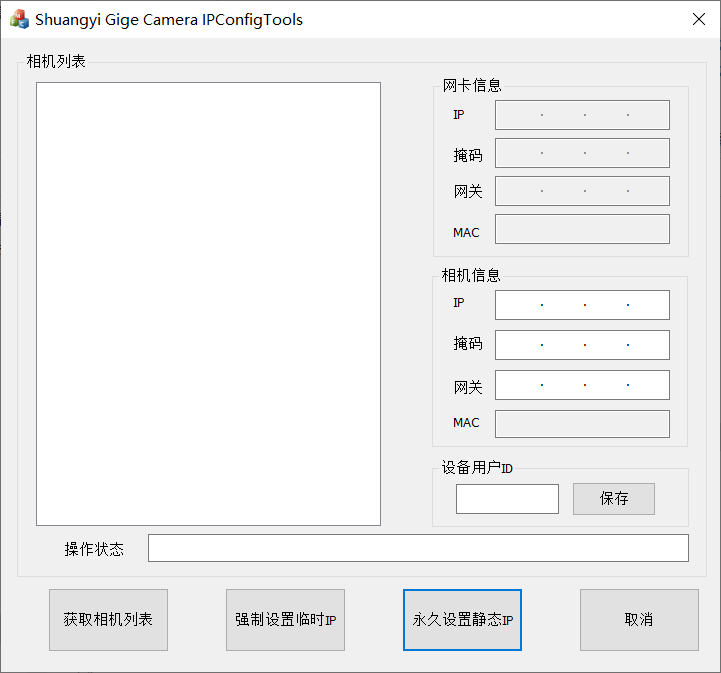

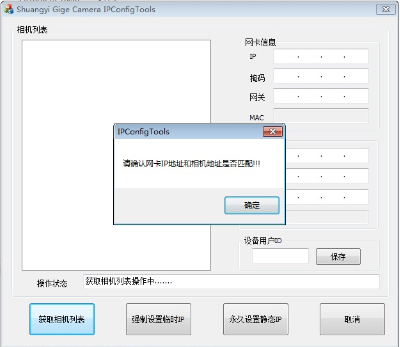

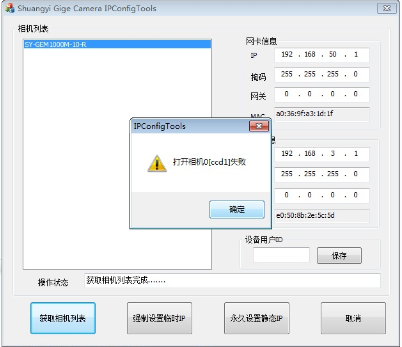

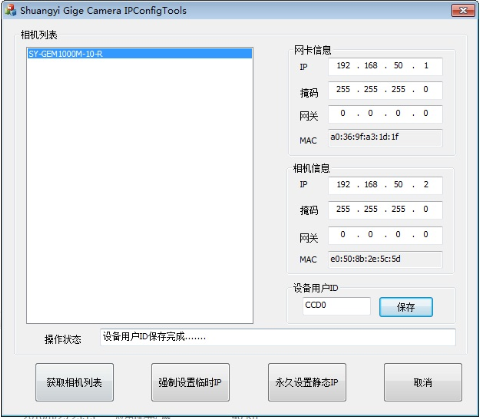

軟件界面如下圖：

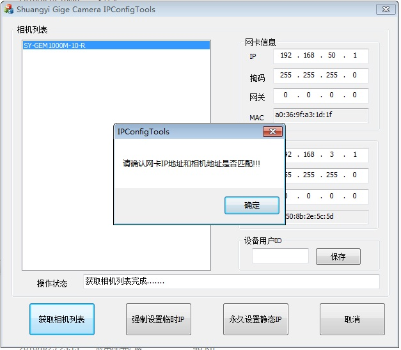

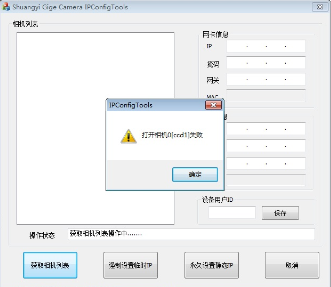

3) 點擊“獲取相(xiang)機列表(biao)”，會彈出打開(kai)相(xiang)機失(shi)敗以及請確(que)認網卡(ka)IP地址(zhi)和相(xiang)機地址(zhi)是否匹配(pei)。

4) 雙(shuang)擊列表中刷新出來的相機，同樣會彈出打(da)開(kai)相機失敗以及(ji)請(qing)確認網卡IP地(di)址和相機地(di)址是否匹配。

5) 填寫相機IP地址（默認192.168.50.2為CCD0，192.168.51.2為CCD1，以此類推），點(dian)擊(ji)強制設(she)置臨(lin)時(shi)(shi)IP，系統會顯示(shi)強制設(she)置臨(lin)時(shi)(shi)IP完成……

6) 點(dian)擊(ji)永(yong)久(jiu)設置靜態IP，系統會顯示永(yong)久(jiu)設置靜態IP完(wan)成……

7) 在設備用(yong)戶ID欄(lan)填寫相機名(ming)稱，一般使用(yong)大(da)寫CCD0～n命名(ming)。點擊保存，系統會顯示設備用(yong)戶ID保存完成(cheng)……

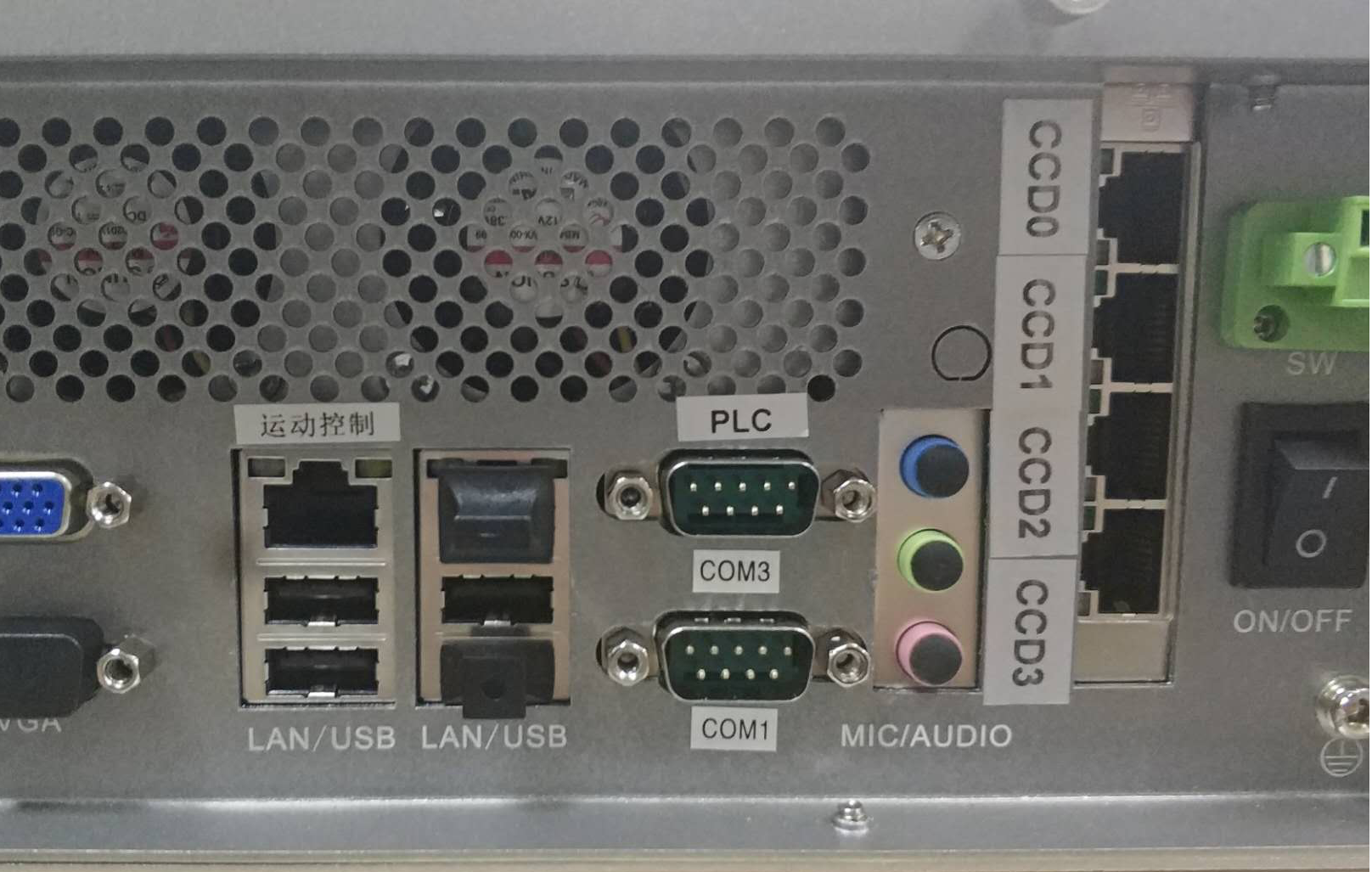

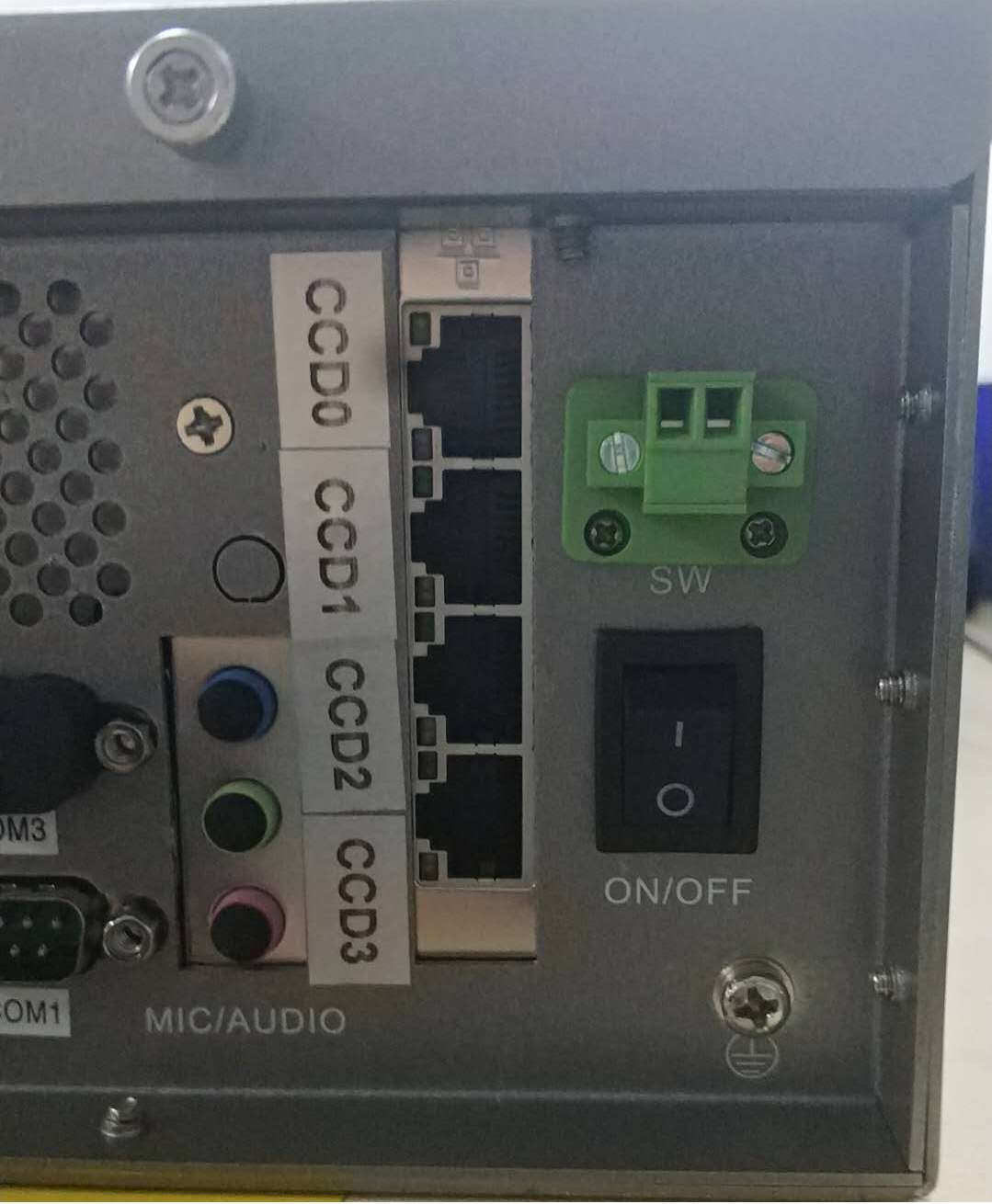

7. 貼好工控機端口接線標簽

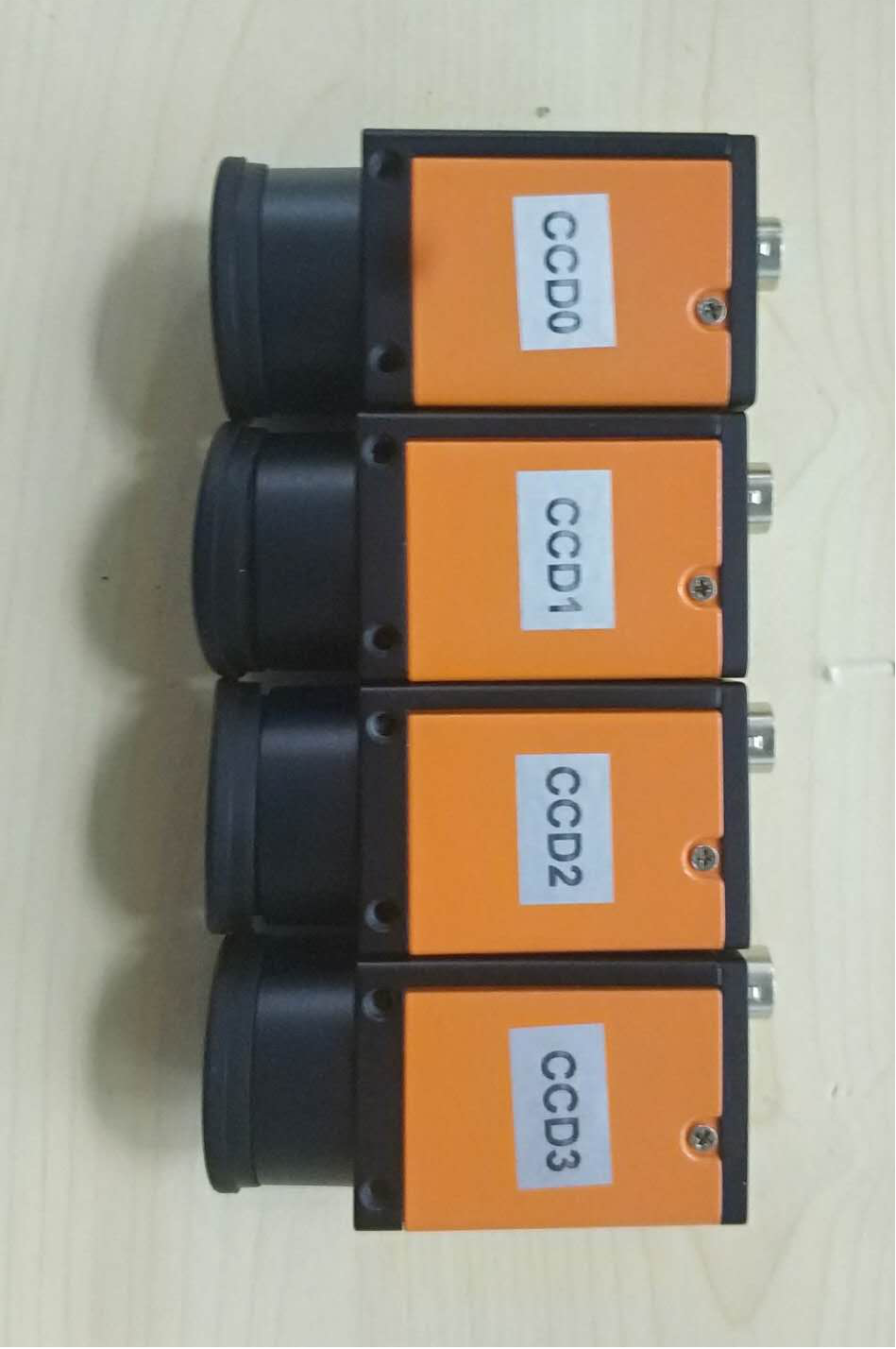

1， 貼好(hao)CCD標(biao)簽；

有幾顆(ke)相(xiang)機便(bian)需(xu)要貼對應數量的(de)標簽；

2，貼好PLC通(tong)訊標簽；

無特殊要求，一般默認使用COM3作為PLC通訊接口，控軸應用不通訊的則不貼

3，貼好運動控制網口的接口標簽；

帶網口(kou)的運動控(kong)制(zhi)應用，需(xu)要(yao)貼好(hao)運動控(kong)制(zhi)網口(kou)的標(biao)簽，與(yu)實(shi)際設置的運動控(kong)制(zhi)網口(kou)IP地址相對應。

4，如有外接的(de)(de)光源控制器，則需要貼好光源控制器通(tong)訊的(de)(de)COM口標簽(qian)；

   無特殊要求，一般默認使用COM1作為光源控制器的通訊接口。

裝機流程結束！
