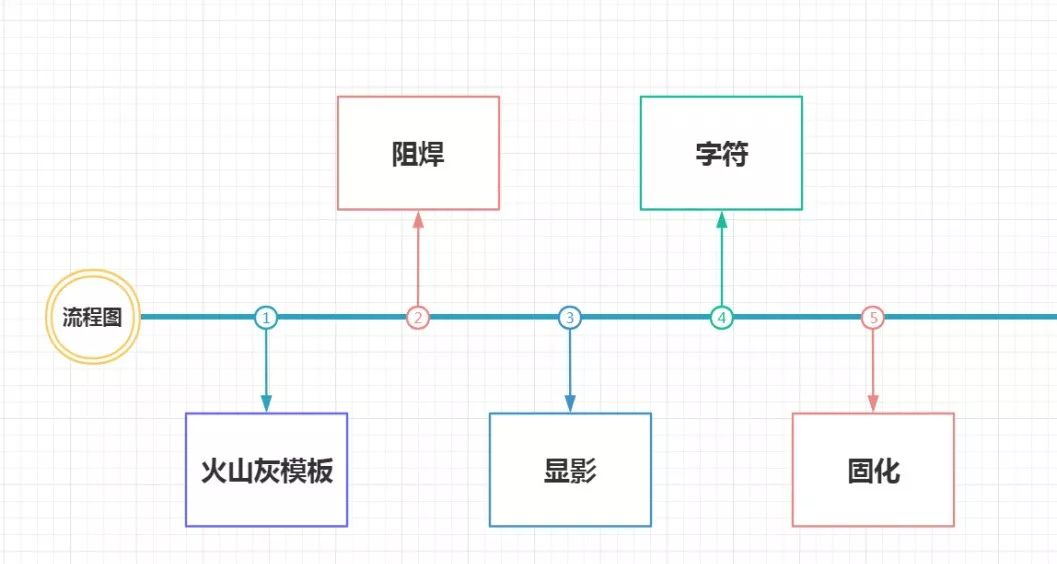

絲(si)印工藝(yi)流程介(jie)紹

絲(si)印工藝(yi)的目的

1.主要用于外層(ceng)線路(lu)的保(bao)護(hu)層(ceng)，以保(bao)證PCB的絕緣、護(hu)板、防焊(han)。

2.制作字符標識。

絲印(yin)工藝(yi)

阻焊(Solder Mask)概念

阻焊,俗稱“綠油”,為了便于肉眼檢查，于主漆(qi)中(zhong)多加入對眼睛有(you)幫助(zhu)的綠色顏料，其(qi)實(shi)防(fang)焊漆(qi)了綠色之外尚有(you)黃色、 白色、黑色等顏色。

阻焊目的

①防(fang)焊：留出板上待(dai)焊的(de)通(tong)孔及其焊盤，將所有線路(lu)及銅面都覆蓋住，防(fang)止波焊時造成的(de)短(duan)路(lu),并(bing)節省(sheng)焊錫的(de)用(yong)量。

②護板：防止濕氣(qi)及各(ge)種電解質的侵害使線(xian)路氧(yang)化(hua)而危害電氣(qi)性能，并防止外來的機械(xie)傷害以維持板面良好(hao)的絕緣。

③絕緣：由於板子愈來愈薄,線寬距愈來愈細,故導體間的絕緣問題日形突顯,也增加防焊漆絕緣性能的重要性。

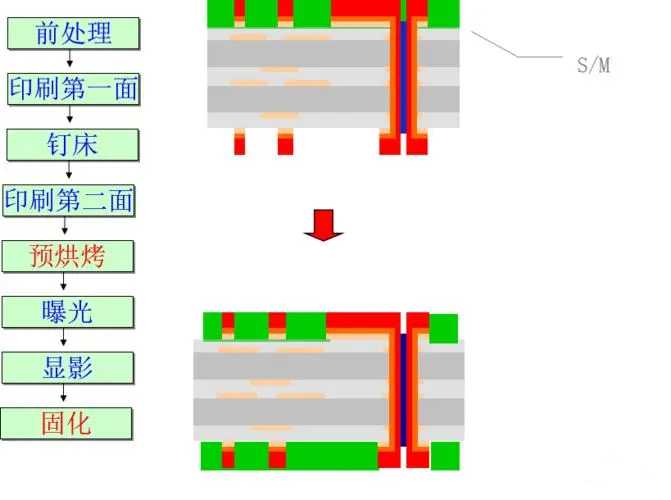

阻焊(han)工藝流程圖

前處理介紹

目(mu)的：去除表(biao)面氧化物，增加板(ban)(ban)面粗糙度(du)，加強板(ban)(ban)面油墨附(fu)著力。

主要(yao)原(yuan)物(wu)料：火(huo)山灰。

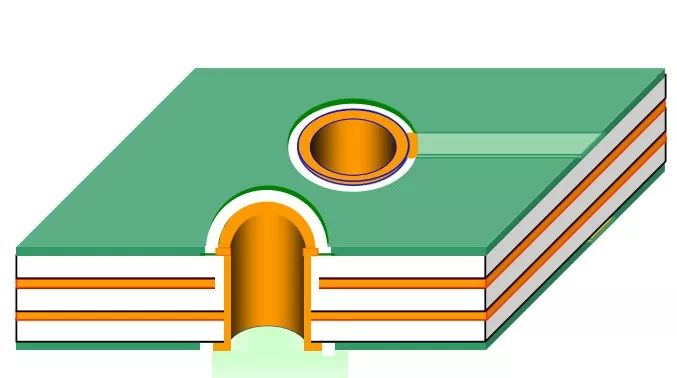

印刷(shua)

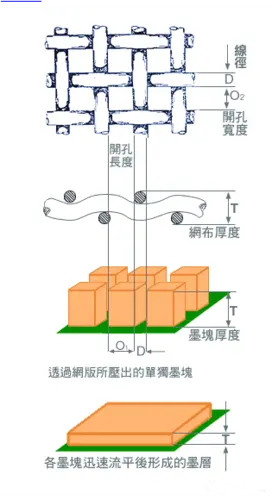

目的：利用絲網將油墨印寫在板子上，如下圖：

主要原物料：油墨

常用的印刷方式：

印刷型（Screen Printing)

淋幕型(Curtain Coating)

噴(pen)涂型 (Spray Coating)

滾(gun)涂(tu)型 (Roller Coating)

預烤

目(mu)的：趕走油(you)墨內的溶(rong)劑，使油(you)墨部分(fen)硬化不(bu)致在進行(xing)曝(pu)光時粘底片。

制作要點：

①溫度與(yu)時間的(de)設定，須參照(zhao)供應(ying)商(shang)提供的(de)條(tiao)件雙(shuang)面印與(yu)單(dan)面印的(de)預烤條(tiao)件是不一樣的(de)。

②烤箱的選擇須注意通風及過濾(lv)系統以防異(yi)物沾粘(zhan)。

③溫度及時(shi)間的設定(ding)，必須(xu)有警報器，時(shi)間一到(dao)必須(xu)馬上拿出(chu)，否則over curing會造成顯(xian)影不(bu)盡。

曝光顯影介紹

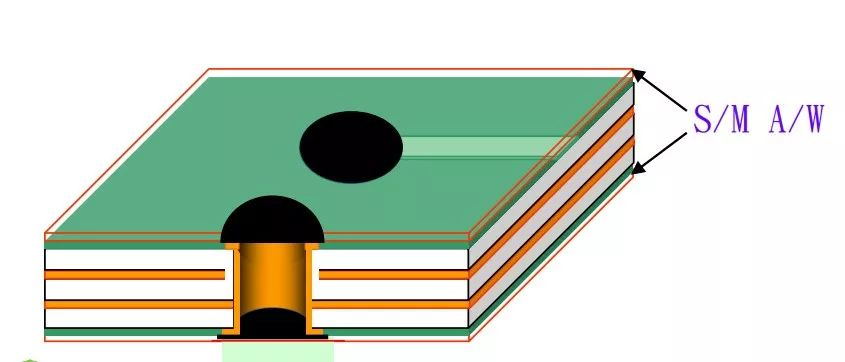

曝光：

①目的：影像轉移

②主要設備：曝光機

③制程要點：

A 曝光機的清潔

B 能量的選擇

C 抽真空的控制

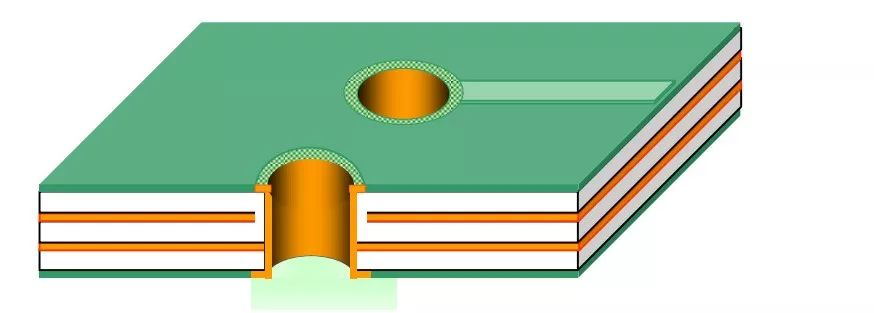

顯影

①目(mu)的：將(jiang)未聚(ju)合之感(gan)光油墨利用濃度為1％的碳(tan)酸鉀溶液去除(chu)掉。

②主要生產物(wu)料：碳酸鉀

印刷介(jie)紹

印字符：

①目的：利(li)于維修和識別

②原(yuan)理(li)：絲網印刷的方式(shi)

③主要生(sheng)產(chan)物料：文字油墨

固化介紹

固化目的：

通過高溫烘烤讓油墨中的環氧樹脂徹底硬化。
