有機發(fa)光二極管(OLED，亦稱有機電致(zhi)發(fa)光顯(xian)示器(qi)），是有機半導體材料和(he)發(fa)光材料在(zai)電場驅動(dong)下，通過載流(liu)子注入復合實現發(fa)光的器(qi)件。

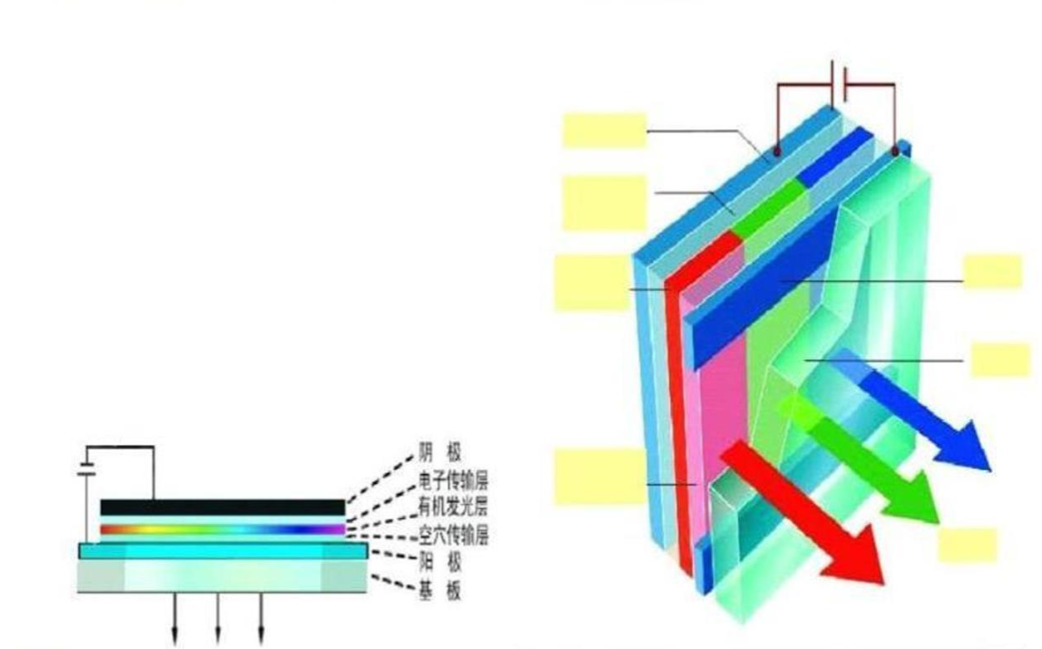

如圖(tu)1所示(shi)，在外界(jie)電(dian)壓驅動(dong)下，空穴和電(dian)子分(fen)別從正極(陽極)和負極(陰極)注入(ru)到有(you)機(ji)(ji)材料中，空穴和電(dian)子在有(you)機(ji)(ji)層(ceng)中相遇(yu)、復(fu)合，釋放(fang)出能(neng)量，將能(neng)量傳遞(di)給有(you)機(ji)(ji)發(fa)(fa)(fa)光(guang)物質的分(fen)子，使其從基(ji)態躍遷(qian)到激(ji)發(fa)(fa)(fa)態。激(ji)發(fa)(fa)(fa)態很不穩定，受激(ji)分(fen)子從激(ji)發(fa)(fa)(fa)態回到基(ji)態，輻射躍遷(qian)而(er)產生發(fa)(fa)(fa)光(guang)現象。

圖(tu)1

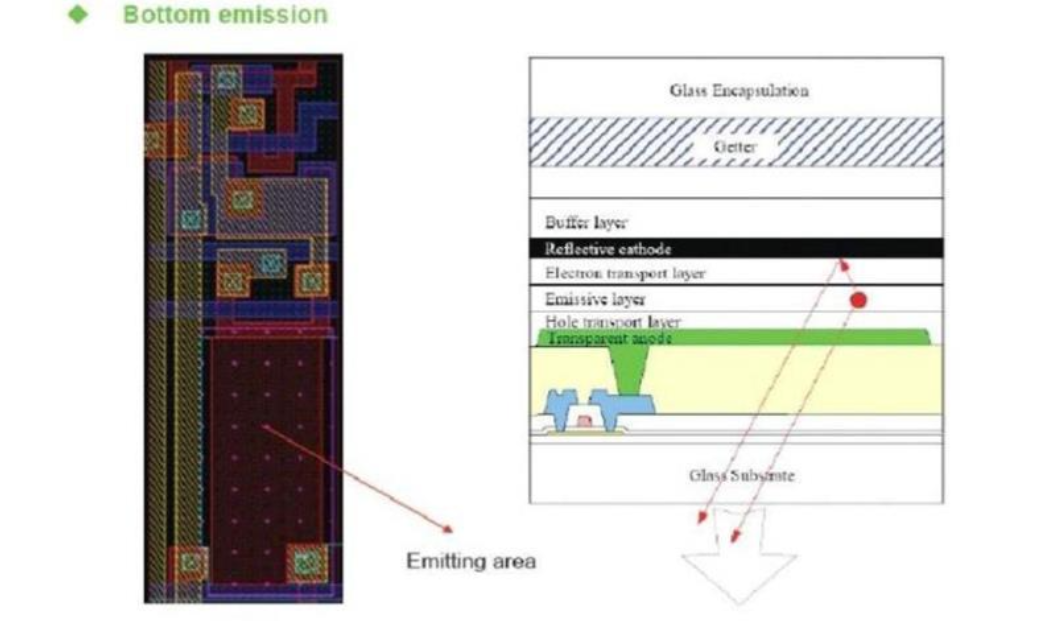

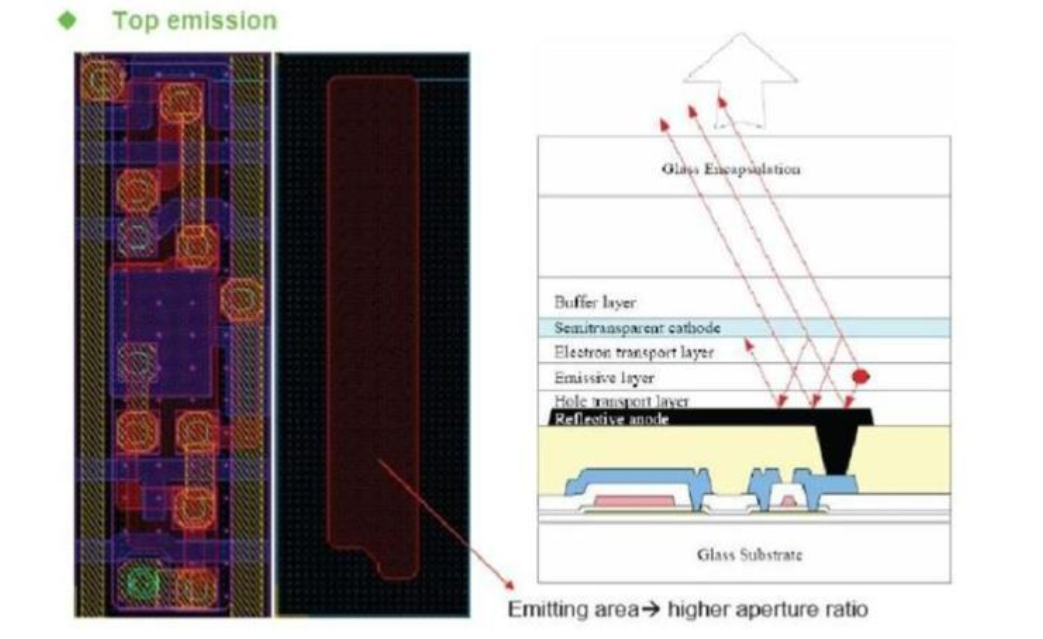

對應到OLED顯示面板中，因為有機發光層發出的光受限在陽極和陰極之間，當選擇為反射陽極層和透明陰極層的時候，如圖2所示，光束將從封裝層側出射，構成頂發射顯示裝置；而相應地當選擇為透明陽極層和反射陰極層的時候，如圖3所示，光束將從基板側出射，構成底發射顯示裝置。

圖2

圖3

由以上(shang)內容我們可知，顯示(shi)(shi)面(mian)(mian)板的出光(guang)類(lei)型是(shi)由具體的出光(guang)方向決定，其中(zhong)，雙(shuang)面(mian)(mian)顯示(shi)(shi)則(ze)代(dai)表著在一(yi)個(ge)顯示(shi)(shi)裝置中(zhong)，能夠同(tong)時在多面(mian)(mian)獲(huo)得出射光(guang)進行(xing)顯示(shi)(shi)。下面(mian)(mian)將具體地介紹幾類(lei)典型的OLED雙(shuang)面(mian)(mian)顯示(shi)(shi)裝置：

1) 組合型

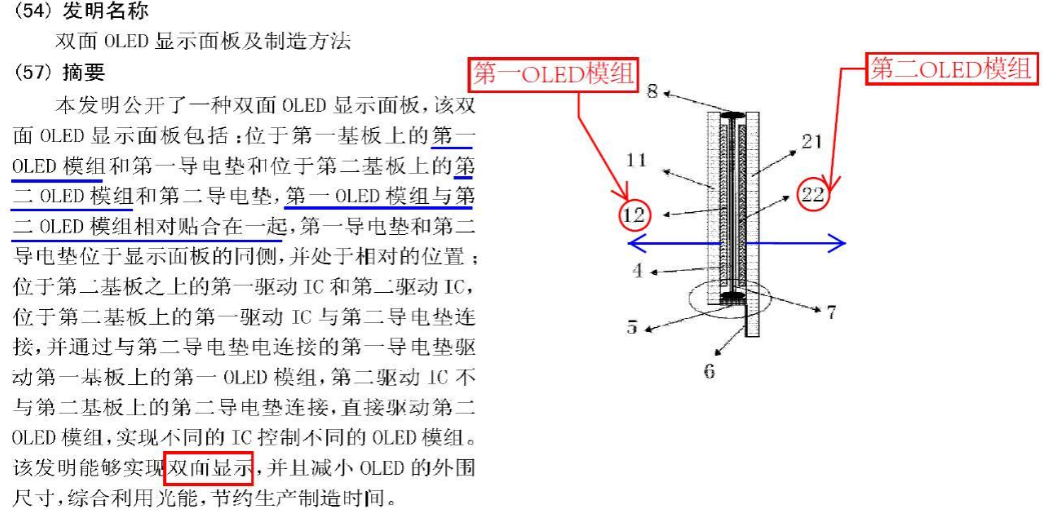

組合型雙面OLED顯示裝置，實現起來最為簡單，但是存在模組厚度大，成本高的問題，其是通過將兩個OLED模組的背光面相對貼合，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN103904096A：

組合型(xing)

2) 雙透型

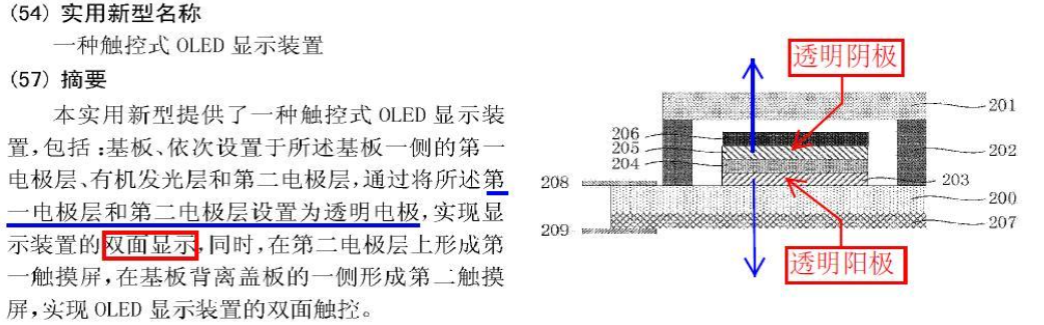

雙透型雙面OLED顯示裝置，單發光模組，模組厚度小，但是F-P諧振腔效應較差，出光效率低，其實通過將陽極和陰極同時設置為透明結構，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN203630761U：

雙透型

3) 互補性

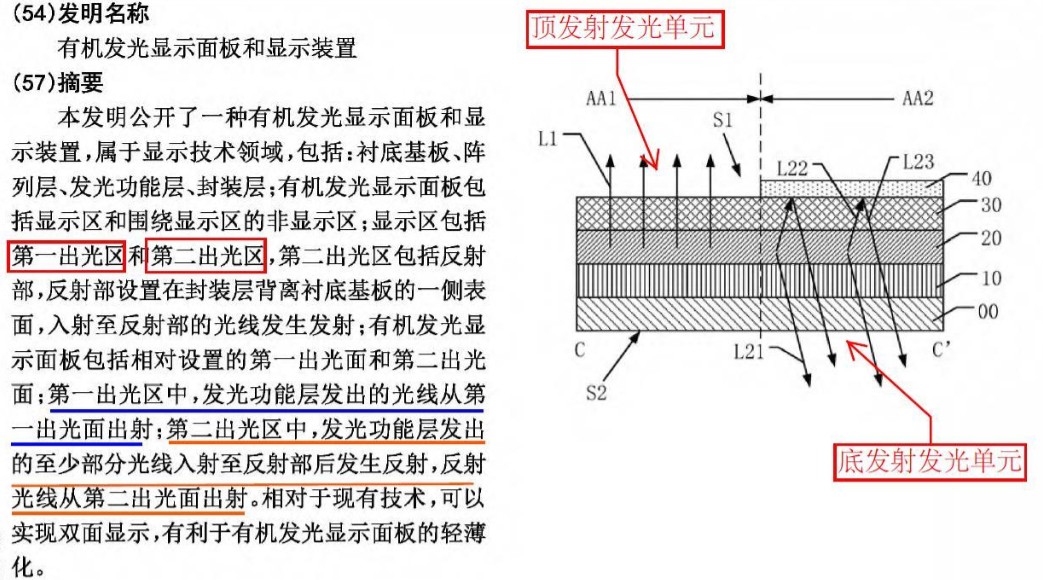

互補性雙面OLED顯示裝置，存在PPI較低的問題，其實通過并列頂發射發光單元和底發射發光單元，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN108288633A：

互補型

4) 共陰極型

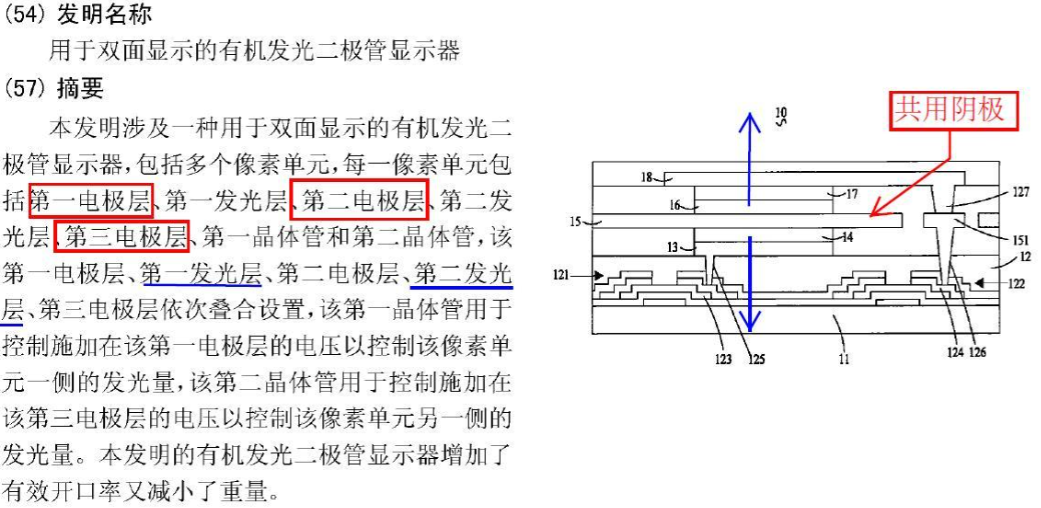

共陰極型雙面OLED顯示裝置，與組合型類似，存在模組厚度較大的問題，但是相較于組合型有所減薄，其通過在一個基板上使得兩個底發射型發光器件共用一個陰極，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN102044554A：

共陰極(ji)型
