絲網印刷技術的應用原理

        絲(si)(si)網(wang)印(yin)刷(shua)是利用絲(si)(si)網(wang)圖(tu)案部分網(wang)孔(kong)透(tou)漿(jiang)(jiang)料(liao)，非圖(tu)案部分網(wang)孔(kong)不透(tou)漿(jiang)(jiang)料(liao)的(de)基(ji)本原(yuan)理進(jin)行(xing)印(yin)刷(shua)的(de)一(yi)種(zhong)技術。具(ju)體原(yuan)理為：印(yin)刷(shua)時(shi)(shi)在絲(si)(si)網(wang)一(yi)端(duan)(duan)倒入(ru)漿(jiang)(jiang)料(liao)，用刮(gua)刀在絲(si)(si)網(wang)的(de)漿(jiang)(jiang)料(liao)部位施加一(yi)定壓(ya)力，同時(shi)(shi)朝絲(si)(si)網(wang)另一(yi)端(duan)(duan)移動，從而使漿(jiang)(jiang)料(liao)在移動中被刮(gua)板從圖(tu)形部分的(de)網(wang)孔(kong)中擠壓(ya)到基(ji)片上，如圖(tu)1所示。

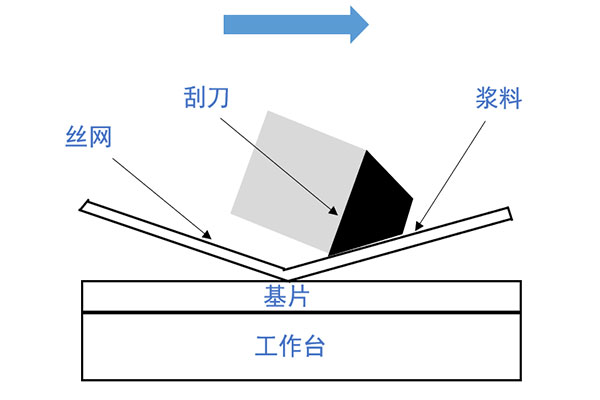

圖1. 絲網印刷原理示意圖

       利用絲(si)網(wang)印刷技術(shu)，可以將含有金屬的導電(dian)漿料（如：銀(Ag)漿和鋁(AI)漿）透過(guo)絲(si)網(wang)網(wang)孔壓印在硅片(pian)上，從而與硅片(pian)形(xing)成良(liang)好的歐姆(mu)接觸，降低在收集和引出(chu)電(dian)流過(guo)程的損耗，如圖2所示。

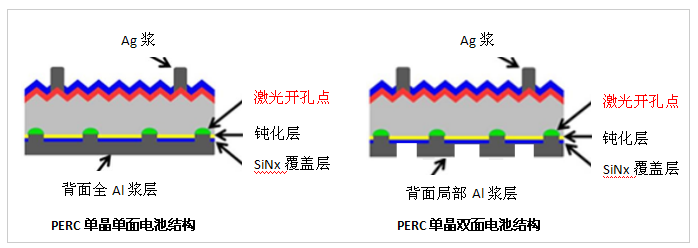

圖2. PERC電池絲網印刷(shua)結構(gou)示意圖

        為了取得良好的金屬化效(xiao)果(guo)，需(xu)要(yao)結合漿料、印(yin)刷參數和網板(ban)三大要(yao)素，這三者相輔相成，缺一(yi)不可。而目前主流的網版(ban)分為常(chang)規網版(ban)和無網結網版(ban)，下(xia)文(wen)中將(jiang)一(yi)一(yi)闡述(shu)各自特點。

常規網版

        網版由不銹鋼絲織成(cheng)不同網目大小(xiao)的(de)(de)網紗(sha)及涂在(zai)(zai)網紗(sha)上(shang)的(de)(de)乳膠在(zai)(zai)網框架(jia)上(shang)組成(cheng)。在(zai)(zai)網板圖(tu)案設計開孔(kong)處(chu)則(ze)將乳膠去(qu)除，從而使(shi)刮刀(dao)刷過(guo)(guo)網紗(sha)時(shi)將施放(fang)在(zai)(zai)網版上(shang)的(de)(de)漿(jiang)料透過(guo)(guo)圖(tu)案開孔(kong)處(chu)印在(zai)(zai)基材上(shang)。

網紗目數

       網(wang)紗目(mu)數(shu)為1英(ying)寸(cun)*1英(ying)寸(cun)的(de)網(wang)紗內含有的(de)網(wang)目(mu)數(shu)量。目(mu)數(shu)一般可(ke)以說明絲(si)網(wang)的(de)絲(si)與(yu)絲(si)之(zhi)間的(de)疏(shu)密程度。目(mu)數(shu)越(yue)高絲(si)網(wang)越(yue)密，網(wang)孔(kong)(kong)越(yue)小；反之(zhi)，目(mu)數(shu)越(yue)低絲(si)網(wang)越(yue)稀疏(shu)，網(wang)孔(kong)(kong)越(yue)大。網(wang)孔(kong)(kong)越(yue)小，漿(jiang)料通過性越(yue)差(cha)，網(wang)孔(kong)(kong)越(yue)大，漿(jiang)料通過性就(jiu)越(yue)好。由于電池印刷環節中(zhong)對漿(jiang)料線(xian)寬的(de)要(yao)求(qiu)越(yue)來(lai)越(yue)高，因此，目(mu)前常(chang)規網(wang)版都有朝(chao)高目(mu)數(shu)發(fa)展的(de)趨勢

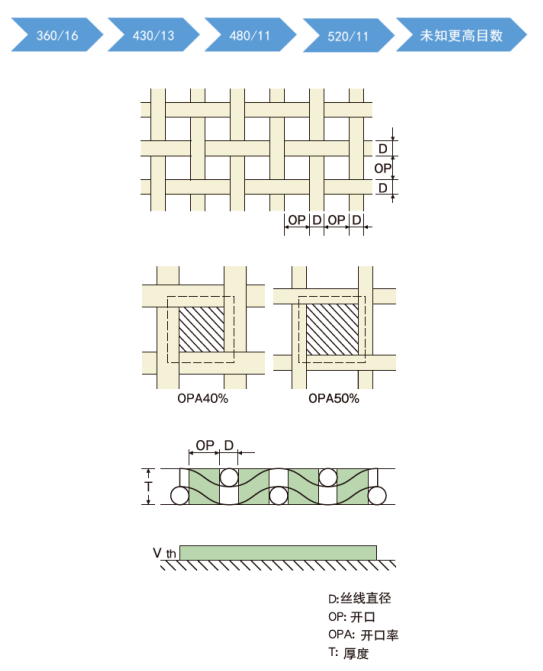

圖(tu)3. 網(wang)版網(wang)布基本(ben)參數

厚度

網紗的厚度數值

開口

網紗線和線的間隔的數值

開口率

開口率(%)=(開口)/(開口+線徑)2×100%

透墨量

透墨(mo)量=開口率×厚度(du)

無網結網版

       太(tai)陽能電池(chi)的(de)(de)副柵(zha)線的(de)(de)高度(du)越(yue)高，傳輸電阻就(jiu)越(yue)低(di)(di)；而副柵(zha)線的(de)(de)寬度(du)越(yue)寬，雖然(ran)同樣可以(yi)降低(di)(di)電阻，但是會降低(di)(di)有效(xiao)受光面(mian)積，反而會得不(bu)償失。反之，細(xi)化副柵(zha)則可以(yi)增加受光面(mian)積，提(ti)高太(tai)陽能電池(chi)的(de)(de)轉換效(xiao)率。

        所以(yi)網版設計未來(lai)(lai)趨(qu)勢(shi)為：目數越來(lai)(lai)越高，線徑越來(lai)(lai)越細(xi)，線寬越來(lai)(lai)越窄(zhai)。但常規網版由于網結的存(cun)在，印刷線型均勻(yun)性(xing)差，勢(shi)必(bi)會影(ying)響超細(xi)線印刷和副柵(zha)線開口進一步變窄(zhai)的趨(qu)勢(shi)，因此無(wu)網結網版的市場需求應運而生(sheng)。

何為無網結網版

       無網結網版簡單說(shuo)副(fu)柵開口區域不存在網結，張網角度由(you)斜網變成了直網。

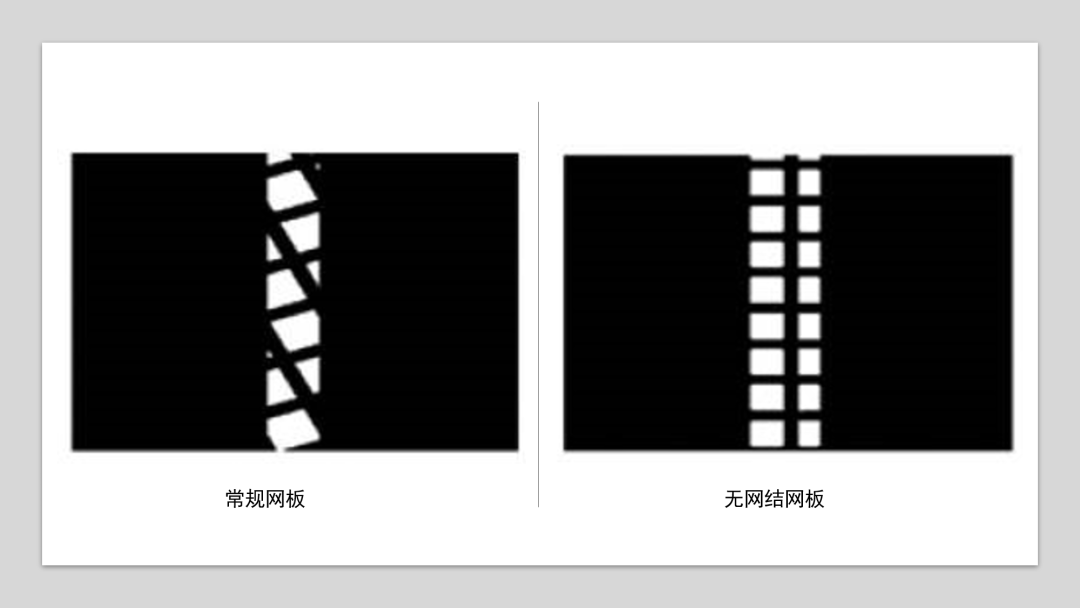

圖4.常規網版與無網結網版示意圖

常規網版和無網結網版印刷線型對比

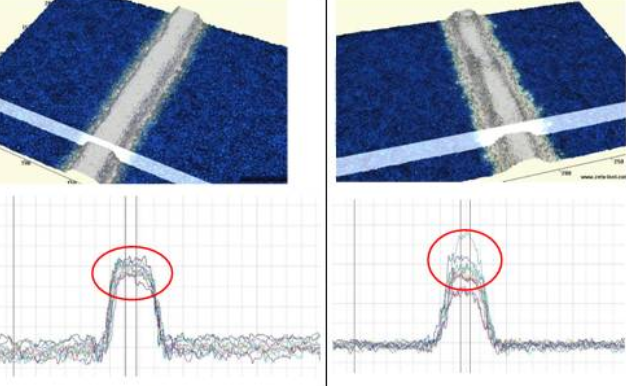

       無網結(jie)網版印刷(shua)后(hou)高(gao)寬比(bi)，線(xian)型(xing)明顯優于(yu)常規網版（如圖(tu)6所示），通過高(gao)寬比(bi)提升(sheng)以及線(xian)型(xing)優化(hua)，電(dian)池片(pian)短路(lu)電(dian)流，開壓，填充均能得到較大提升(sheng)，從而顯著(zhu)提升(sheng)效(xiao)率，同時線(xian)寬的(de)縮窄可顯著(zhu)降低單(dan)耗(hao)，具體數據如下：

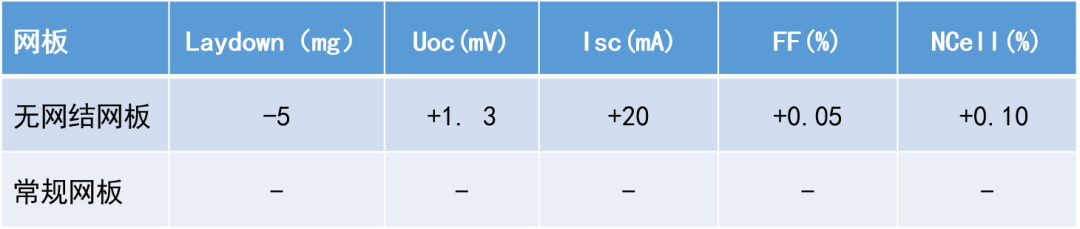

圖5. 無網(wang)(wang)結網(wang)(wang)版(ban)和(he)常(chang)規網(wang)(wang)版(ban)單耗和(he)電(dian)性能對比

圖(tu)6. 常規(gui)網(wang)版與無網(wang)結(jie)網(wang)版示意圖(tu)
