液態光學膠介紹(shao)

        液態光學膠(LOCA)，用于透明光學元件(jian)粘(zhan)接(jie)的特(te)種膠粘(zhan)劑，具(ju)有(you)(you)無色透明，透光度98%以上(shang)。粘(zhan)接(jie)強度良好(hao)，可在常溫或中溫條(tiao)件(jian)下固化，且具(ju)有(you)(you)固化收縮率小耐黃變等特(te)點。

電容式觸摸屏的貼合

OCA膠介(jie)紹

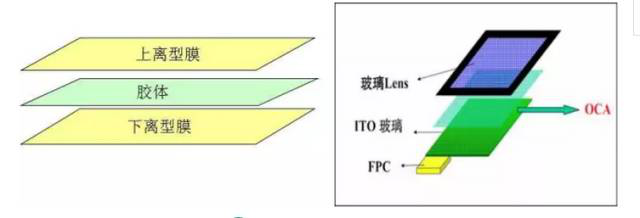

       OCA即(ji)光學透明膠(jiao),是一種將光學亞克(ke)力做成無(wu)基材，然后在(zai)上下底層，再各(ge)貼(tie)合(he)一層離型薄膜(mo)，是一種無(wu)基體材料的雙面貼(tie)合(he)膠(jiao)帶。

       OCA（Optically Clear Adhesive）用于膠結透(tou)明光學元件（如鏡頭等）的特(te)(te)種粘膠劑 。要求具有無色透(tou)明、光透(tou)過率在90%以上、膠結強度良好，可在室溫(wen)或中溫(wen)下固化(hua)，且有固化(hua)收(shou)縮小(xiao)等特(te)(te)點(dian)。

       主要適用于小尺寸的產品貼合且每款產品均需開模，價格昂貴，貼合成本高；對貼合產品材質無特殊要求，厚度一般在100um、125um 、150um、175um、200um等。

優點：

       ;生產效率高，厚(hou)度均勻，無(wu)溢膠問(wen)題(ti)，粘接區域可(ke)控，無(wu)腐蝕問(wen)題(ti),無(wu)黃變。

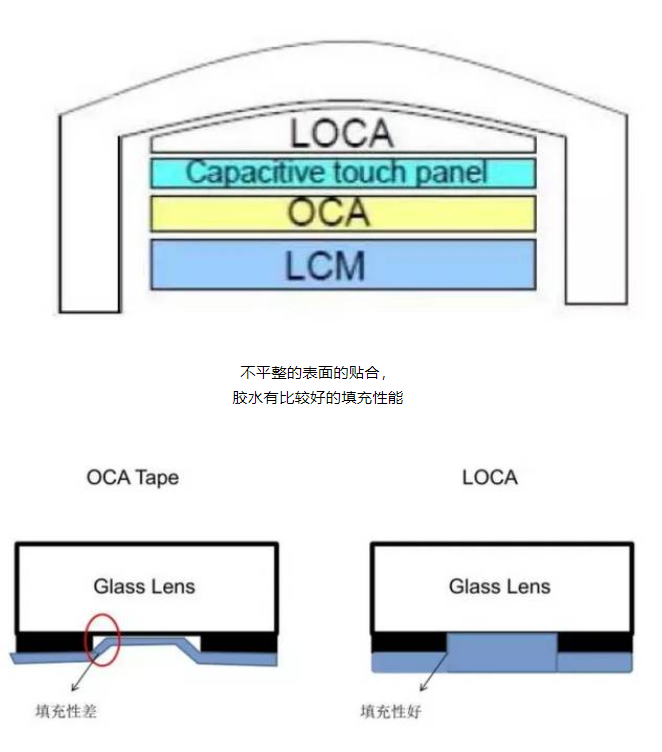

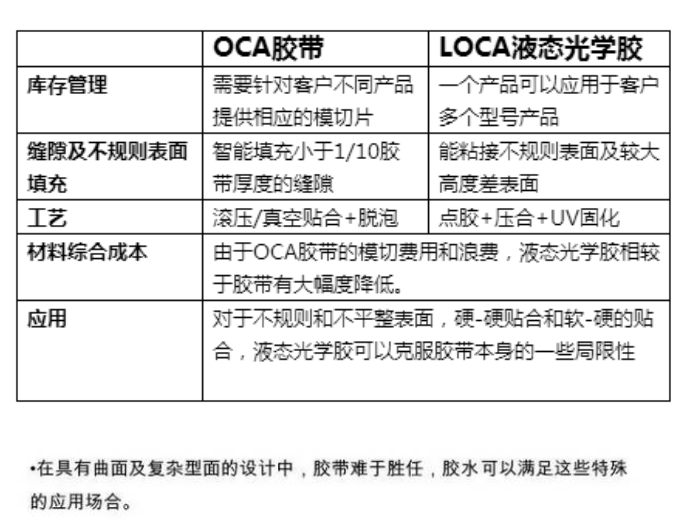

OCA與LOCA對比

 與傳(chuan)統的OCA膠帶比較，LOCA在某些應用(yong)領(ling)域具有特別的優勢，能解決OCA膠帶面臨的局限(xian)性：

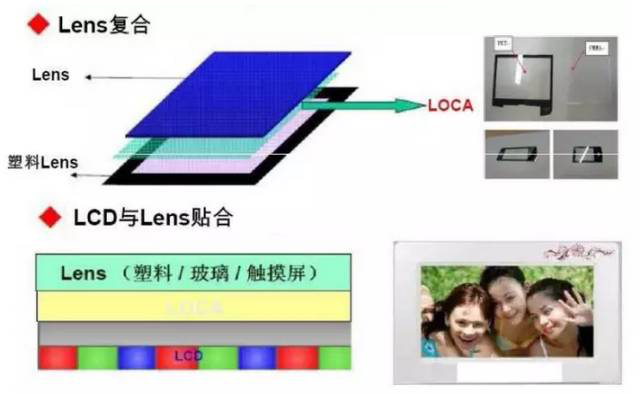

 LOCA膠的作用

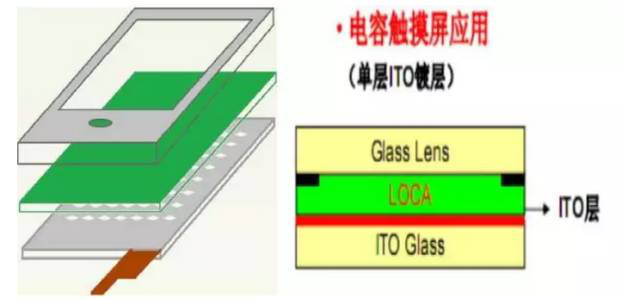

1、觸摸屏與LCD模塊的貼合

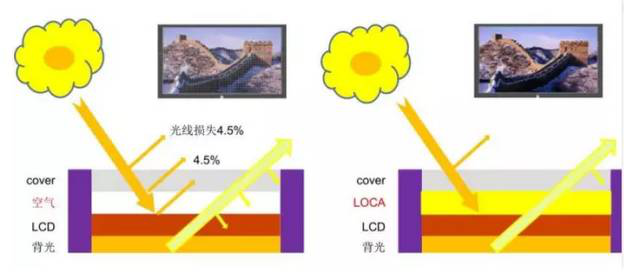

2、填充ITO玻璃和Cover Glass之間的(de)空(kong)隙，提高亮度

Lens和ITO簡介

 ;      Lens作為手(shou)機(ji)的(de)一個非常(chang)重要的(de)部件，承載(zai)非常(chang)重要的(de)任務：保護LCD ，透光良好，外觀裝(zhuang)飾作用等(deng)。

LENS通用材料：

       PMMA：透光性好(hao)≥91%，表(biao)(biao)面(mian)(mian)硬度高，通過表(biao)(biao)面(mian)(mian)硬化(hua)處理（hard coating）后可達到3H 以上

       PC：因其(qi)表面硬度不能達(da)到要(yao)求(qiu)，且透(tou)光性差于PMMA ,固在手機上很少被采用(yong)。

       玻璃：透光(guang)性好(hao)，表(biao)面硬度高，可(ke)以達(da)到7H以上，可(ke)以做到很(hen)薄(bo)（0.4mm），但是工藝流程復雜，價(jia)格稍高。

       ITO是銦(yin)(yin)錫氧化(hua)物，是一種透明的導(dao)電體。通過調整銦(yin)(yin)和錫的比例，氧化(hua)程度以及晶粒的大(da)小(xiao)調整這種物質的性能(neng)，被(bei)用做電阻式和電容式觸摸(mo)屏的感應材料。

LOCA膠水的關鍵參數(shu)

1、粘度：LOCA的施工粘(zhan)度(du)在1000~4500cps；

2、折射率：光在(zai)空氣中的(de)(de)速度(du)與光在(zai)該材料中的(de)(de)速度(du)之比(bi)例。要求(qiu)使用LOCA后使得顯示(shi)部(bu)分的(de)(de)整體(ti)折(zhe)射(she)(she)率基本(ben)一致，減少色散(san)；通常，玻璃的(de)(de)折(zhe)射(she)(she)率≈1.5，合(he)格的(de)(de)LOCA的(de)(de)折(zhe)射(she)(she)率≈1.5；

3、斷裂伸長率：固化(hua)后(hou)斷裂(lie)伸長(chang)(chang)率越長(chang)(chang)，說明LOCA的(de)韌性（彈性）越好；

4、介電常數：指(zhi)物質保持電(dian)荷的能(neng)力，又稱電(dian)容率。值越(yue)大導電(dian)性越(yue)好。

通常空氣常溫下介(jie)(jie)電(dian)(dian)常數(shu)(shu)≈1，LOCA的介(jie)(jie)電(dian)(dian)常數(shu)(shu)通常介(jie)(jie)于1.5-3之間，因此，使用LOCA的電(dian)(dian)容式觸(chu)摸(mo)屏更(geng)靈敏。玻璃的介(jie)(jie)電(dian)(dian)常數(shu)(shu)約為4-11；

5、酸度：pH值=6.5~7.2，中性，對ITO及材料基本無腐(fu)蝕；

6、透光率：透過(guo)透明(ming)或半透明(ming)的(de)光通量(liang)(liang)與入射光通量(liang)(liang)的(de)百分率(lv)（%），透過(guo)率(lv)越(yue)高(gao)畫面(mian)越(yue)清(qing)晰(xi)；

7、固化收縮率：LOCA的固(gu)化收(shou)縮率要求(qiu)越(yue)小越(yue)好，越(yue)不容(rong)易發生縮膠、斷層(ceng)變色等情(qing)況；工業指標要求(qiu)收(shou)縮率＜2.5%，近些年國內(nei)產品(pin)固(gu)化收(shou)縮率一般在5%左右；

8、粘結強度：LOCA完(wan)全(quan)固化(hua)后的內(nei)聚力。來自(zi)于(yu)材(cai)料自(zi)身的力量；

9、霧度：透明或半(ban)透明材(cai)料的(de)(de)(de)內部(bu)或表面由于(yu)光(guang)漫射造成(cheng)的(de)(de)(de)云霧狀或混濁的(de)(de)(de)外觀。以漫射的(de)(de)(de)光(guang)通(tong)量與透過材(cai)料的(de)(de)(de)光(guang)通(tong)量之比的(de)(de)(de)百分率表示；

10、黃變：無(wu)色透明、半(ban)透明或(huo)近白(bai)色的高分子(zi)(zi)材料偏離(li)白(bai)色的程度。UV老化箱，60℃，500h，用色差計測量；膠層長時間UV輻(fu)射，當能量大于(yu)鍵能時，一(yi)方面分子(zi)(zi)鏈(lian)容易產生活性中心，引(yin)發(fa)聚合(he)物逐(zhu)步產生降解導致變黃(huang)(huang)，另一(yi)方面使得分子(zi)(zi)鏈(lian)中的碳鍵發(fa)生裂(lie)解，造(zao)成黃(huang)(huang)變。

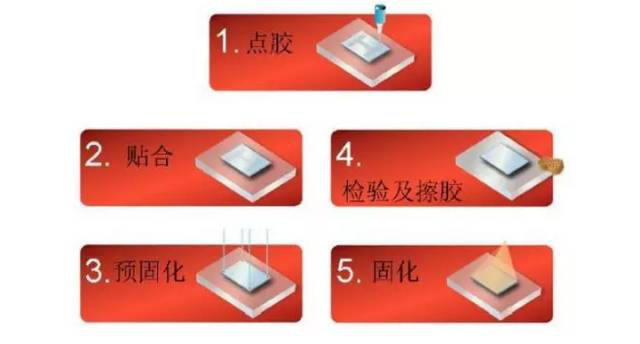

    LOCA施膠過程(cheng)

       目前(qian)LOCA膠貼合(he)技術，通過膠量控(kong)制以控(kong)制gap，在貼合(he)上片(pian)或下(xia)片(pian)點一(yi)定(ding)形(xing)狀的UV膠（多(duo)為“雙Y狗骨狀”），然(ran)后按一(yi)定(ding)的速度將上下(xia)片(pian)合(he)片(pian)，待上下(xia)片(pian)到一(yi)定(ding)高度時，撤掉力，讓膠自然(ran)溢滿，再光(guang)固(gu)。

LOCA貼合常見異常解決(jue)方案

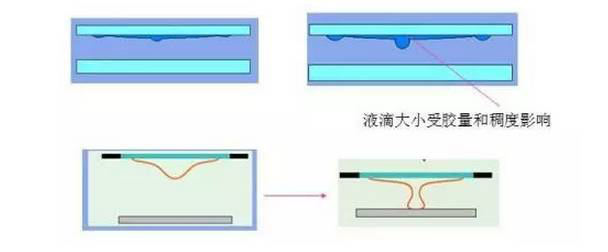

A、氣泡問題

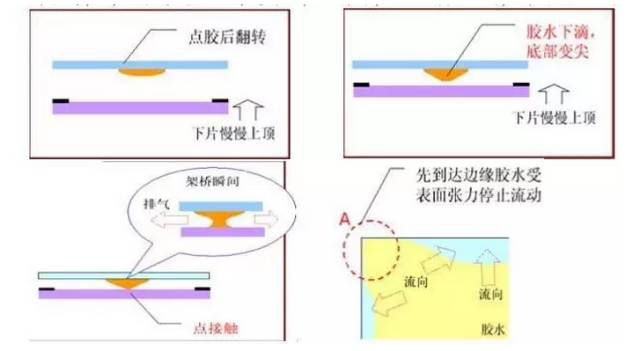

       解決氣泡問題，將(jiang)(jiang)膠水(shui)點于上片，通過翻轉動作使膠面朝(chao)下(xia)，形成(cheng)液滴，通過液滴最底面與下(xia)片接觸，將(jiang)(jiang)空氣排出，但下(xia)壓速度要慢。

B、溢膠問題

       膠(jiao)體能夠(gou)同時(shi)或者接近同時(shi)溢到產品的四個邊角(jiao)，立即固化那么(me)溢膠(jiao)問(wen)題自然解決(jue)。

LOCA膠水(shui)可(ke)靠性分析

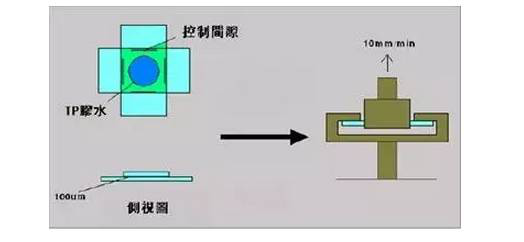

1、粘接強度測試

測試方法：

基(ji)材：30*60*3mm玻璃(li)板

速(su)度：10mm/分鐘

膠水厚度：100um

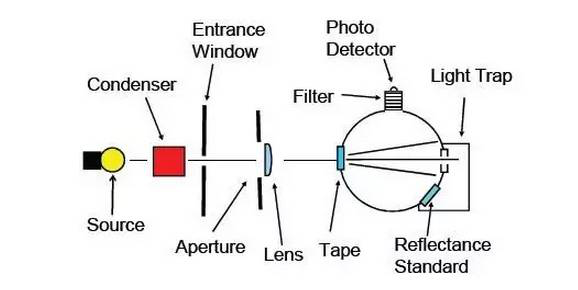

2、透光率及霧度

測試方法：

基材：50*60*1mm玻璃(li)板

膠水(shui)厚度(du)：100um

透光率=T2 /T1 × 100%

霧度   =（T4/T2 -T3/T1) × 100%

T1: 入射光通量

T2: 透射光通量

T3: 儀器的散射光(guang)通(tong)量

T4: 儀(yi)器和試樣的散射光通量

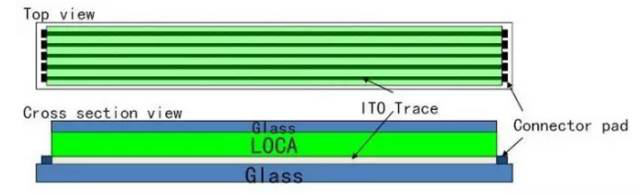

3、ITO相容性測試

測試方法：

在刻(ke)蝕有(you)ITO導線的(de)ITO玻璃(li)涂上100um的(de)LOCA，固化后，測試ITO的(de)電(dian)阻值(zhi)

將樣(yang)品放入60℃，90%RH老化箱中500小時測(ce)試老化后(hou)的電阻值

電(dian)阻(zu)變化率=（老化前電(dian)阻(zu)值-老化后電(dian)阻(zu)值）/老化前電(dian)阻(zu)值

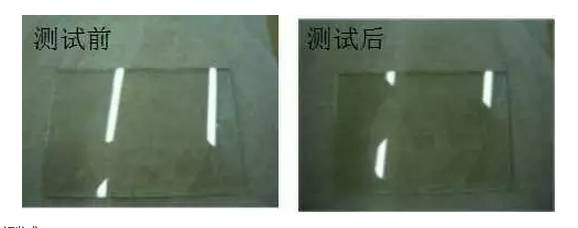

4、抗UV黃化測試

測試方法：

制樣：在兩片1mm后玻璃之間填充100um厚度(du)LOCA膠水，固化后測試(shi)光學性能

將樣(yang)品放入UV老(lao)化(hua)(hua)箱(xiang)，60℃，0.86w/cm2 條件下放置500小時，測試老(lao)化(hua)(hua)后樣(yang)品的光學性能

5、可靠性測試

測試方法：

·

制樣：在(zai)兩片1mm后(hou)玻璃之間填充100um厚度LOCA膠水，固(gu)化后(hou)測試(shi)光(guang)學性能(neng)

·

·

將樣品放入老(lao)化箱，老(lao)化條件如下：

·

a. 高溫(wen)測試：85℃，500小(xiao)時

b. 高溫高濕測試(shi)：60 ℃，90%RH，500小時

c. 冷熱循(xun)環：-40 ℃ 60min，85 ℃，60min，250個循(xun)環

·

測試老化后樣品的光學性能

·

6、未固化膠水的返修

利用無塵布擦拭(shi)未固(gu)化的膠(jiao)水

用沾有乙酸乙酯的無塵布擦拭面板，直至完全干凈

重新補膠，進行貼合

確認(ren)面板已經(jing)清洗干凈，并溶劑揮發完后(hou)，再進(jin)行補膠

7、已固化膠水的返修

TP分離

a. 鉬絲(si)切割(ge)法

b. 液氮冷凍法

除膠

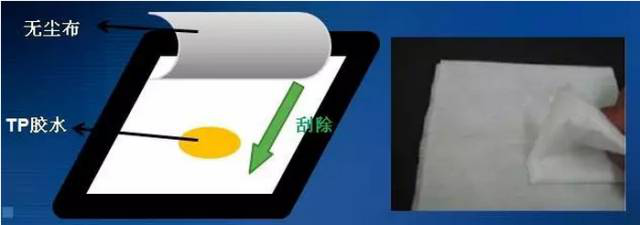

a. 將兩(liang)塊(kuai)沾有溶劑的(de)無(wu)塵(chen)布覆在面板上，保持30分鐘(zhong)后(hou)，開始除膠。使(shi)用軟質的(de)刮刀，按照同一個方向進行除膠，然(ran)后(hou)用沾有溶劑的(de)無(wu)塵(chen)布擦拭(shi)，在用干凈的(de)無(wu)塵(chen)紙擦拭(shi)，等溶劑揮發完后(hou)，可重(zhong)新(xin)點膠。

b、除廢膠帶
