光源控制器使用說明

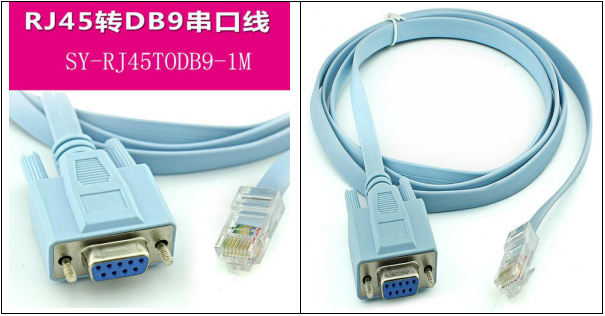

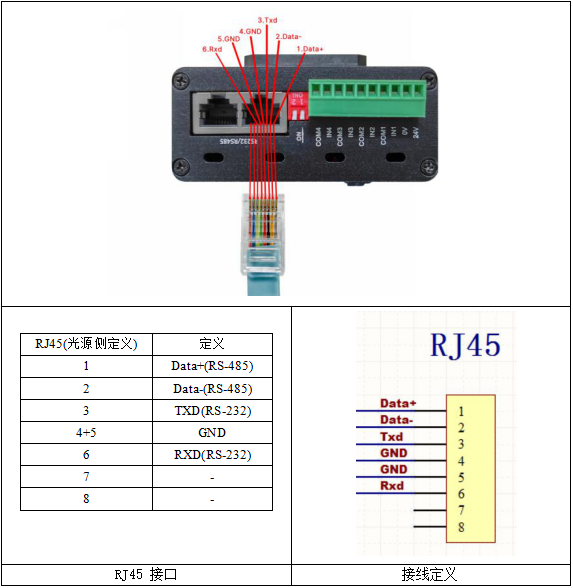

        RJ45 配線接口及定義(yi)

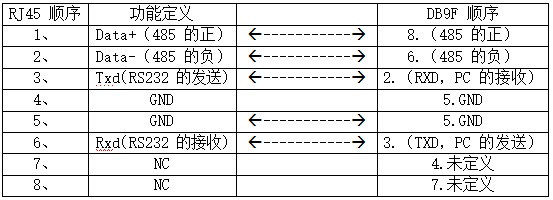

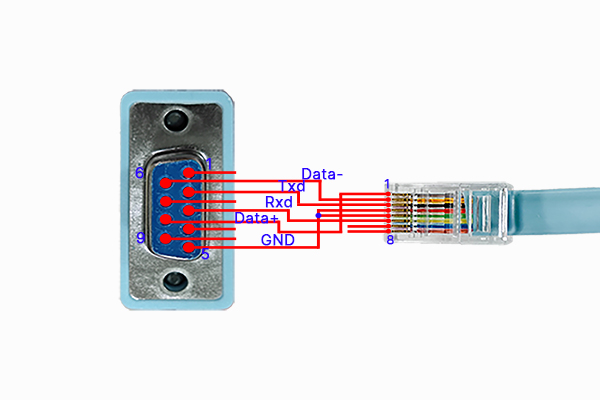

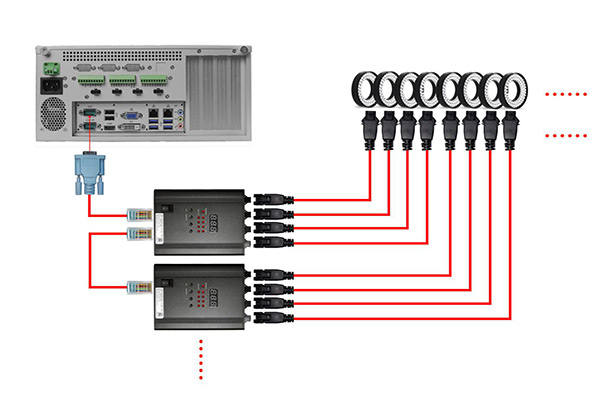

        RS-485 接口：兩個網口端口為兩個并聯的 485 接口,用作通信控制。通過 485 接口[網口中引腳定義見 上圖所示，引腳 2 為 Data-，引腳 1 為 Data+]，我們(men)可以將多個控制器通過網線串接(jie)在一(yi)(yi)起(qi)，然后通過程(cheng)序統一(yi)(yi)進行控制。

        有些 RS-485 的轉換器或者設備數據標識號為 A 和 B，A 相當于 Data+,B 相當于 Data-。

        RS-485 模(mo)(mo)(mo)塊和(he)(he)光(guang)源控(kong)制器的(de)(de) 485 連(lian)接時(shi)，需要注意，最好將 485 模(mo)(mo)(mo)塊的(de)(de)地(di)和(he)(he)光(guang)源控(kong)制器的(de)(de)模(mo)(mo)(mo)塊地(di)接在一(yi)起。如下圖(tu)。除(chu)了(le) 485 的(de)(de) A 和(he)(he) B 對接之外，還需要將 485 模(mo)(mo)(mo)塊的(de)(de) GND 和(he)(he)光(guang)源控(kong)制器的(de)(de) GND（即外部電源的(de)(de) 0V）接一(yi)起 。
