上(shang)面(mian)這副圖就是(shi)我們今天要處理的(de)了(le)，我們想(xiang)把它(ta)從拍(pai)照(zhao)視角變成鳥瞰(kan)圖，這是(shi)機器人導航(hang)中的(de)常(chang)用手段(duan)，以便(bian)在(zai)該平面(mian)上(shang)進行規劃(hua)和導航(hang)。

這種變換常常用到透視變換，但我們今天在講解透視變換時，需要普及一下其他的變換，包括平移，旋轉，錯切，放縮，以及仿射變換。

綜述

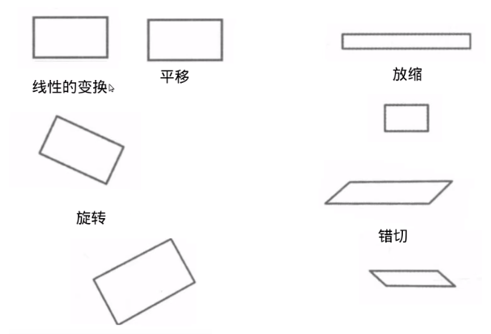

所有復雜的(de)東西，都是(shi)由基(ji)本的(de)組成的(de)。所以(yi)我們需要先了解一下基(ji)礎的(de)變換有哪些：

平移

我們對矩形（圖(tu)像(xiang)）平(ping)移，需要怎(zen)么做？

對每一個像素點(dian)坐標(biao)平移。可以讓每一個像素點(dian)的x,y坐標(biao)都(dou)加一個變(bian)量。

矩陣形式表示：

等式(shi)左邊(bian)[X,Y,1]是像(xiang)素(su)坐標(biao)的齊(qi)次(ci)形式(shi)。等式(shi)右邊(bian)是平移之后的坐標(biao)。

放縮

進行放(fang)縮(suo)，就是將矩形（圖(tu)像）放(fang)縮(suo)n倍(bei)，也就是長寬各乘一個變量。

旋轉

對矩(ju)形（圖片）進行旋(xuan)轉，關于旋(xuan)轉的數學推導在后面仿射會介紹：

錯切

前面的都(dou)比(bi)較(jiao)直觀，那錯切是什么呢？

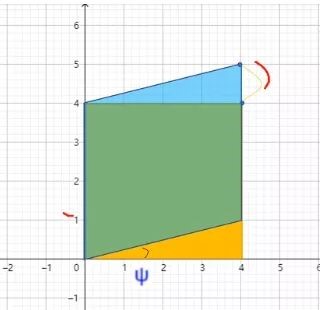

我(wo)們(men)可以看(kan)下矩形關于y方向的(de)錯切：

看圖就很直觀了，那(nei)數學表達(da)呢？

x軸上的錯切就是(shi)同理了，公式(shi)如下：

然后兩者和(he)起來，就如下(xia)了：

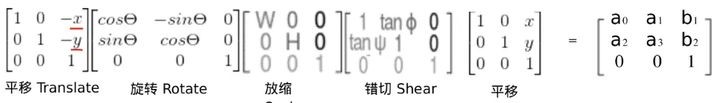

好了，到此(ci)我們就了解了這四種變換(huan)了，那仿射變換(huan)是什么呢？可以看下(xia)圖公式：

等式右邊就是仿射變換矩陣，是由原圖像平移，旋轉，放縮，錯切之后得來的。

在書上(shang)往往將仿射變(bian)換和(he)透視變(bian)換放(fang)一起(qi)講，這兩者各是(shi)什么呢(ni)？

在剛學(xue)仿射變換和透視(shi)變換時，我是有(you)些分不清的。印象最深刻的就是下(xia)圖：

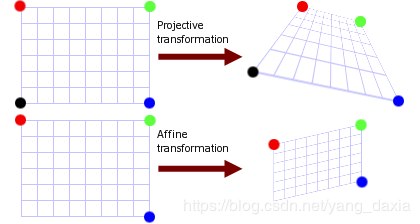

可以看到，仿射變換（下）是將矩形變換成平行四邊形（即變換后各邊依舊平行），而透視變換（上）可以變換成任意不規則四邊形。

這樣看來，好像仿射(she)變換是透視變換的子集。

那到(dao)底是(shi)不(bu)是(shi)呢？其(qi)實是(shi)的。仿射變(bian)換(huan)屬于線性變(bian)換(huan)，而透(tou)視變(bian)換(huan)則不(bu)僅(jin)僅(jin)是(shi)線性變(bian)換(huan)。仿射變(bian)換(huan)可以看做是(shi)透(tou)視變(bian)換(huan)的一種(zhong)特例。

直觀上(shang)感受，我們可以認(ren)為(wei)：

仿(fang)射(she)變(bian)換是單純對(dui)圖片(pian)進行(xing)縮放(fang)，傾斜和旋(xuan)轉，因此圖片(pian)不(bu)論(lun)如何變(bian)化，線之間的平行(xing)性是不(bu)變(bian)的。如下圖。

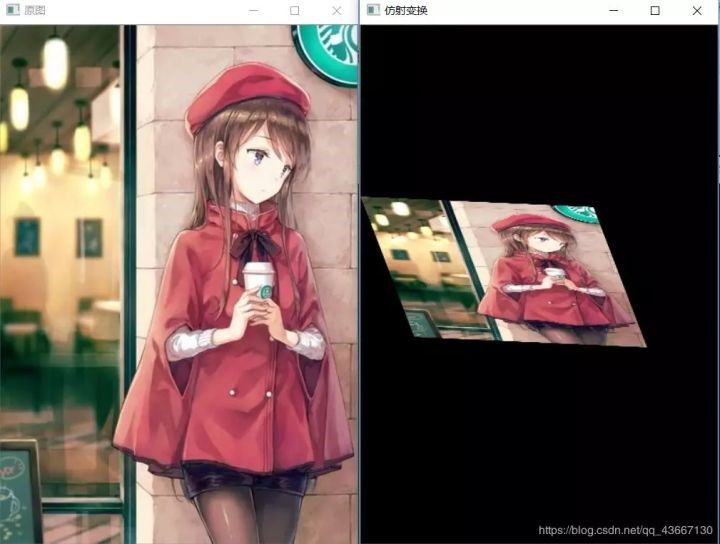

可以感受(shou)到，右圖是可以通過左圖平移(yi)，旋轉，錯切，縮放之后得來。

而透視(shi)變換(huan)，則是當(dang)觀察(cha)者的視(shi)角(jiao)發生變化時物體發生的透視(shi)變換(huan)，此(ci)轉換(huan)允許造成(cheng)透視(shi)形(xing)變。

我們看(kan)下圖的公路，近處寬遠處窄(zhai)，就(jiu)是因為視(shi)角的原因，

而我們(men)本文(wen)要(yao)做的，就是將視角(jiao)改為鳥(niao)瞰，從而得到(dao)類(lei)似(si)下(xia)圖的鳥(niao)瞰圖：

仿射變換原理

前文已經說了(le)，仿(fang)射(she)變換是單純對圖片進行(xing)平移(yi)，縮放，傾斜和旋轉，而這幾個操(cao)作都不會改變圖片線之間的平行(xing)關(guan)系。

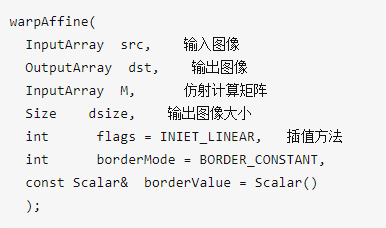

opencv中給(gei)出了仿射變換的函數接口：

這個(ge)(ge)函數很好理(li)解(jie)，輸入一個(ge)(ge)圖像，輸出這個(ge)(ge)圖像的仿(fang)射(she)變(bian)換。

但第三個參數需要我們輸入2*3的仿射計算矩陣，這是什么鬼？

我們先看一下仿射(she)計算矩陣長什么樣子(zi)（可以去掉最后一行(xing)）：

我們的輸出(chu)圖像G(x,y) = F(x,y)乘仿射(she)矩陣。

我們可以看下(xia)圖推導出仿射計算矩陣。

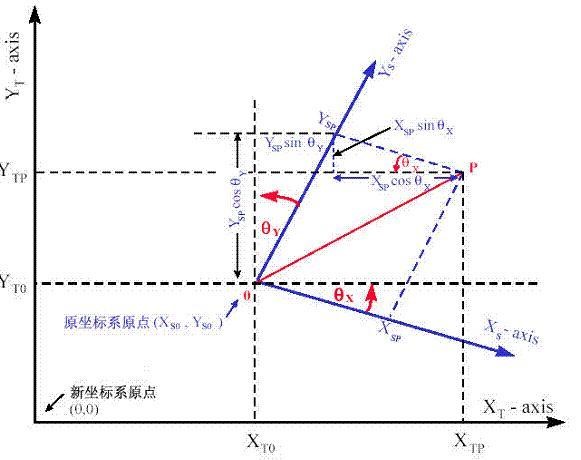

一個點P在原(yuan)始坐標系下的(de)坐標是(Xsp,Ysp)。然后要完成旋轉操作，旋轉操作是基于原(yuan)點的(de)。如何得到旋轉之后的(de)點的(de)坐標，這里用到一個技巧：

坐標系中某個點的旋轉可以等價地去旋轉坐標軸。

所以有了上圖中以(Xs0,Ys0)為中心的(de)虛線與屏幕水平垂(chui)直的(de)坐標(biao)(biao)(biao)系(xi)(xi)。在(zai)這個坐標(biao)(biao)(biao)系(xi)(xi)中確定(ding)P的(de)坐標(biao)(biao)(biao)，和在(zai)藍色坐標(biao)(biao)(biao)系(xi)(xi)中確定(ding)旋轉之后P的(de)坐標(biao)(biao)(biao)是等價(jia)的(de)。

基(ji)于這個結論，我們可以通過簡(jian)單的立(li)體幾何知識確定P在新坐(zuo)標(biao)系中(zhong)的坐(zuo)標(biao)。P在新坐(zuo)標(biao)系中(zhong)的X坐(zuo)標(biao)和Y坐(zuo)標(biao)分別(bie)是

進而我們可以得到：

到此，我們完成了旋(xuan)轉操(cao)作，如(ru)何平移(yi)呢？僅(jin)是加(jia)一個平移(yi)常(chang)數的事：

到此，我們(men)的2*3大小的仿射變換便推導出(chu)來了。

推導知道了(le)，但(dan)如何(he)實(shi)現呢？

opencv同樣(yang)給(gei)我們提供了(le)計(ji)算(suan)仿射矩陣的函數接口：

這個(ge)函數可以計(ji)算出我們想(xiang)要圖像變換的矩陣，但需要我們輸(shu)入(ru)至少三對(dui)(dui)點集，點集是什么鬼？為什么是至少三對(dui)(dui)？

我們可(ke)以看到上面公式(shi)里有六個變量，因(yin)此自然(ran)需要至少列六個等式(shi)才可(ke)計算出該矩陣。

因此我們需要找輸入圖像(xiang)和輸出(chu)圖像(xiang)上一(yi)一(yi)對應的(de)三對點（3個x,y對應計算式）來(lai)作為輸入。

這樣，我們就(jiu)可以進行仿射變換啦。

透視變換原理

我們(men)說仿射(she)變(bian)換是在二維空(kong)間中的(de)旋轉，平移和(he)縮放。而透(tou)視(shi)變(bian)換則是在三維空(kong)間中視(shi)角(jiao)的(de)變(bian)化。

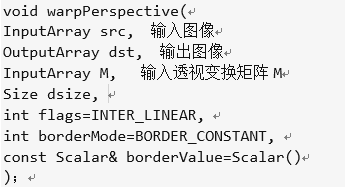

opencv中同樣給(gei)出(chu)了透視變換的函(han)數接口：

和(he)仿射(she)變(bian)換基本相同，不同的是輸入(ru)透視(shi)變(bian)換矩(ju)陣M大小為(wei)3*3：

上(shang)面矩陣(zhen)的(de)未(wei)知量比仿射變(bian)(bian)換的(de)矩陣(zhen)多了一個透(tou)視變(bian)(bian)換矩陣(zhen)T3（兩個未(wei)知量），因此我們(men)需要給下面計(ji)算透(tou)視變(bian)(bian)換矩陣(zhen)的(de)函數(shu)提供(gong)四(si)對以上(shang)的(de)點來求(qiu)解

T1為(wei)線(xian)性變換完(wan)成旋(xuan)轉，錯切(qie)和放縮(suo)，T2完(wan)成平移操作。T3就是(shi)設了(le)兩個變量來表示(shi)映射(she)關系。

編程實現

理解了(le)(le)透(tou)視(shi)變換的原理后，我(wo)們就著手來實現了(le)(le)（代碼可以順次復(fu)制(zhi)即(ji)可運行）：

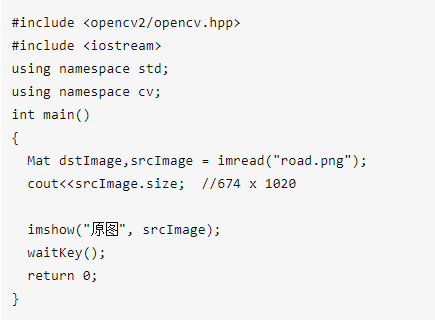

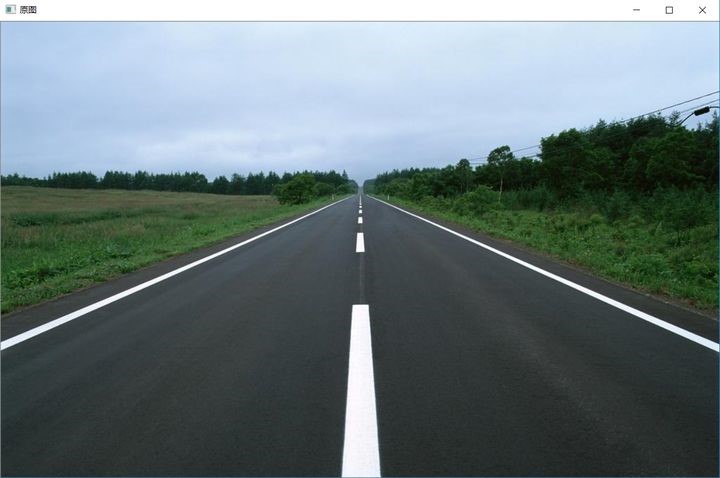

首先(xian)是讀取原圖片并(bing)顯示啦(la)：

然(ran)后(hou)我(wo)們需要選取原圖上的四個(ge)點(dian)，并計算出該四對點(dian)變換(huan)后(hou)的位置。

如(ru)何(he)選點(dian)？我(wo)們可以選兩邊白條的(de)四(si)個定點(dian)。那變換后的(de)位(wei)置就(jiu)需要我(wo)們自(zi)己估算了，如(ru)下(xia)圖：

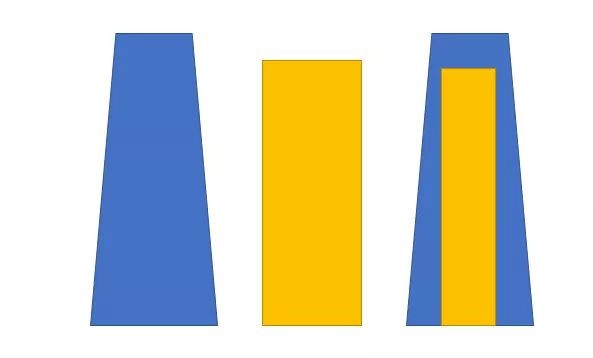

我們希望將(jiang)藍(lan)色的透視變(bian)換(huan)為黃色的。

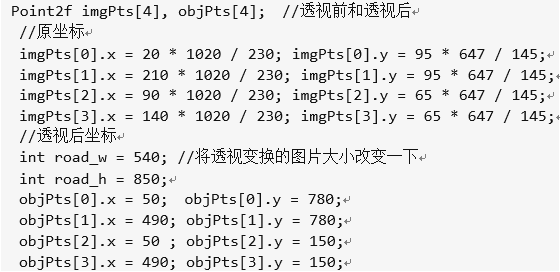

我們選(xuan)取了如圖(tu)四個點，首先計算透視變換矩陣：

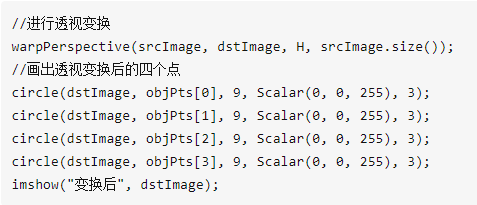

然后進行透視變換：

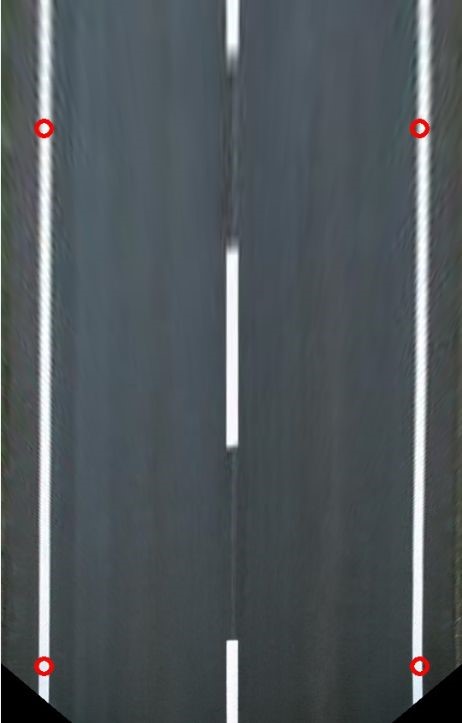

這(zhe)樣，我(wo)們就得到鳥瞰圖啦(la)。
