隨著市場(chang)上越(yue)來(lai)越(yue)多的視覺圖(tu)像采集(ji)卡及配套的軟件包大(da)量涌(yong)現，選擇(ze)一款非(fei)常適用于(yu)自己開發的采集(ji)卡顯得尤為重要。采集(ji)卡選擇(ze)到位，能讓我們(men)在之(zhi)后(hou)的開發過程當中縮短開發時間，提升開發效率，實現更多的功能。因(yin)此，今天雙翌根據長期的圖(tu)像采集(ji)卡使用經(jing)驗，為大(da)家(jia)提供采集(ji)卡的選擇(ze)流程。

 在(zai)選擇采集卡進行測試(shi)或者開(kai)發之(zhi)前，我們需(xu)(xu)要明(ming)確(que)自己(ji)的需(xu)(xu)求：

1、系統功能：首先要(yao)明確公司(si)開發的系統，應實現(xian)哪些基本功能。

2、開發(fa)時限：根據項目的具體要求(qiu)，確定(ding)開發(fa)周(zhou)期，對采集卡的開發(fa)難易程度應以(yi)此參考。

3、開(kai)發商支(zhi)持：軟件包開(kai)發商是否有詳(xiang)盡的使用說明，能(neng)(neng)否提供足夠的源代碼，對方的開(kai)發人員能(neng)(neng)否及時技術支(zhi)持。

4、人(ren)力(li)資(zi)源：考(kao)慮(lv)能(neng)(neng)夠參與開(kai)發工作的人(ren)力(li)資(zi)源，包(bao)括：編(bian)程(cheng)能(neng)(neng)力(li)、視覺知識等(deng)等(deng)方面。考(kao)慮(lv)這個(ge)問(wen)題，是(shi)因為通常選用功能(neng)(neng)完備的軟件包(bao)，并不一(yi)定能(neng)(neng)縮短開(kai)發時間，但(dan)卻能(neng)(neng)夠簡(jian)化開(kai)發工作，使源程(cheng)序便于優(you)化。

5、分析軟件包功能：確定軟件包所提供的工具，是(shi)否能夠支持系統所要求(qiu)實現的功能。

明確了自己的(de)(de)需求之后，我們可以(yi)綜合(he)這些需求點來整體的(de)(de)考(kao)慮對采(cai)集(ji)卡的(de)(de)選(xuan)擇，選(xuan)擇最適合(he)自己公(gong)司開發要求的(de)(de)圖像采(cai)集(ji)卡。

一、高速相機的功能與采集卡的功能是否匹配

1、線陣(zhen)掃(sao)描或面(mian)陣(zhen)掃(sao)描----許多高(gao)速(su)采集(ji)系(xi)統都(dou)是采用的(de)面(mian)陣(zhen)高(gao)速(su)相機，因此首先要確(que)保(bao)采集(ji)卡能支持(chi)面(mian)陣(zhen)高(gao)速(su)相機的(de)掃(sao)描方式。

2、多分辨(bian)率支(zhi)(zhi)持----除了廣(guang)電行業的采(cai)集系(xi)統(tong)相對(dui)來說分辨(bian)率比較固定外，其他的工(gong)業應用和圖像分析(xi)方面都要求支(zhi)(zhi)持多種分辨(bian)率，所以是否(fou)支(zhi)(zhi)持多種分辨(bian)率也(ye)是非常重(zhong)要。

3、異(yi)(yi)步(bu)信號(hao)(hao)(hao)。異(yi)(yi)步(bu)信號(hao)(hao)(hao)可(ke)以節(jie)省(sheng)拍照時間(jian)。不(bu)過在選用(yong)具有異(yi)(yi)步(bu)信號(hao)(hao)(hao)功能的(de)高(gao)速(su)相機之前，首先要確(que)定采(cai)集卡也有此功能。這一功能對(dui)于運行速(su)度要求極高(gao)的(de)高(gao)速(su)攝像系統來說(shuo)，至關重要。

4、多通道。多數采集卡，都可以同時處理二(er)個(ge)以上(shang)的高速相機。

5、燈(deng)源激(ji)發：相當多(duo)的(de)采集卡帶(dai)有(you)燈(deng)源激(ji)發功(gong)能。這(zhe)不僅縮短了(le)系統總體運行的(de)時間(jian)，簡(jian)化了(le)編程人員的(de)工作。更(geng)重(zhong)要的(de)在于(yu)，這(zhe)一功(gong)能可以更(geng)加有(you)效地使燈(deng)源與相機同步工作。

6、圖象(xiang)存儲(chu)：大家(jia)已經知(zhi)道(dao)，相機拍(pai)照(zhao)的(de)(de)(de)時間(jian)最多為40毫秒(miao)，而系統(tong)對于圖象(xiang)進(jin)行分析(xi)、測量的(de)(de)(de)時間(jian)則要漫長得多。因此，在(zai)實(shi)際操作中，常常會出現高速相機“等待”電(dian)腦的(de)(de)(de)情況。因此，一(yi)些采集卡(ka)便另(ling)設有一(yi)些內(nei)存，作為圖象(xiang)的(de)(de)(de)緩(huan)沖區。即，在(zai)前一(yi)幅圖象(xiang)尚(shang)未分析(xi)完之間(jian)，接(jie)下來(lai)高速相機所傳來(lai)的(de)(de)(de)圖象(xiang)，暫(zan)時存放到緩(huan)沖區中。之后，再以先(xian)進(jin)先(xian)出的(de)(de)(de)方式，逐一(yi)送至(zhi)電(dian)腦內(nei)存。

二、采集卡軟件包的對比

面(mian)對不(bu)同公司的視覺軟件包(bao)時，哪(na)一家公司的軟件更加容(rong)易使用(yong)，即在此軟件包(bao)基礎上作二次開(kai)始，是(shi)否容(rong)易上手、能(neng)否縮短開(kai)發時間。

主要從以下幾個方面來進行考慮：

1、開發硬件環(huan)境：此軟件包(bao)在你公司所選用的電(dian)腦硬件系統下是否能正常運(yun)行(xing)。如，是否支(zhi)持(chi)PCIE接口、顯示(shi)卡等。

2、開發操作(zuo)系統:此軟(ruan)件包在你們公司所選用的操作(zuo)系統下能否正常運行。如，是(shi)否支持WIN7或XP，Linux等等。

3、開發語(yu)(yu)言(yan)：此軟件包(bao)是(shi)否適用(yong)于你們公司所選用(yong)的開發語(yu)(yu)言(yan)。如，使用(yong)VC＋＋，VB、CPB、DELPHI等(deng)語(yu)(yu)言(yan)作二次開發，是(shi)否簡(jian)單易用(yong)。

4、對比不同(tong)公(gong)司的軟件包在(zai)圖象(xiang)處(chu)理方面的功能的優劣。

5、邊(bian)緣(yuan)尋找(zhao)功能(neng)：邊(bian)緣(yuan)尋找(zhao)，是(shi)圖象(xiang)處理中(zhong)最為基本也是(shi)最為常用的(de)工具。此功能(neng)主(zhu)要以下(xia)幾個參數作對(dui)比：

（1）精度：可(ke)以(yi)查閱軟件(jian)包的產品介紹或是使用說明；

（2）穩定(ding)性(xing)：可(ke)使用不同圖(tu)象對軟件進行實際(ji)測(ce)試，如，進行GR&R測(ce)試；

（3）多樣性：是否能夠應付各(ge)種不(bu)同(tong)的實(shi)際(ji)情況。如，不(bu)同(tong)形狀的邊緣尋找(zhao)，不(bu)同(tong)明暗情況下的邊緣尋找(zhao)等等；

（4）速度：可在統一的情況下（如(ru)，使用同一圖象）對不同系統進行實際(ji)測試

6、目標定位(wei)功能：目標定位(wei)功能，是圖(tu)象處理中另(ling)一基本且常用的工具。

7、圖(tu)(tu)象緩(huan)沖功(gong)能(neng)：與(yu)采(cai)集卡的(de)“圖(tu)(tu)象存(cun)儲”功(gong)能(neng)相似，這一功(gong)能(neng)的(de)主要目的(de)，是為(wei)了緩(huan)解拍照與(yu)運算時間(jian)上不(bu)同步(bu)的(de)矛盾。與(yu)采(cai)集卡上硬件緩(huan)沖區所不(bu)同的(de)是，這一功(gong)能(neng)純(chun)由軟件來實現。通常(chang)的(de)概(gai)念是，在內存(cun)中(zhong)開辟一固定空(kong)間(jian)，從采(cai)集卡傳來的(de)圖(tu)(tu)象信號(hao)，在電腦分析完之前(qian)都會按序存(cun)在這一空(kong)間(jian)里。每幅(fu)圖(tu)(tu)象地址的(de)指(zhi)針(zhen)，另存(cun)在一堆棧中(zhong)。圖(tu)(tu)象以先進先出的(de)方(fang)式清除。

8、實際應(ying)用功能：很多公司，為(wei)了適應(ying)越來越激烈的(de)市場競爭，在原有的(de)底層軟(ruan)件(jian)基礎(chu)上，又開發出可應(ying)用于(yu)某一特定領域的(de)軟(ruan)件(jian)包，以方(fang)便這(zhe)一行(xing)業(ye)(ye)中(zhong)的(de)視覺二次開發商。如，半導體行(xing)業(ye)(ye)中(zhong)BGA檢測(ce)工(gong)(gong)具；顯示(shi)器生產(chan)業(ye)(ye)中(zhong)的(de)顯示(shi)檢測(ce)工(gong)(gong)具；機器手(shou)行(xing)業(ye)(ye)中(zhong)的(de)系(xi)統定位工(gong)(gong)具等等。

9、接口(kou)功(gong)能：軟件包是否能夠方便地(di)與其他軟件或(huo)控件接口(kou)，一起運行(xing)。

其他輔(fu)助功能：除以上所(suo)講的各(ge)(ge)功能以外(wai)。各(ge)(ge)視覺公司控制工(gong)(gong)程(cheng)網版(ban)權所(suo)有，又各(ge)(ge)自開發出一些(xie)其他非圖象(xiang)處理的軟件工(gong)(gong)具(ju)，以方便開發者使(shi)用。如，數據分析工(gong)(gong)具(ju)（SPC）、圖象(xiang)顯示(shi)工(gong)(gong)具(ju)、畫圖工(gong)(gong)具(ju)等等。

10、應(ying)用系統開(kai)(kai)發時限及(ji)功(gong)能： 在(zai)對該選(xuan)用哪家公(gong)司(si)采(cai)集(ji)卡(ka)的(de)問(wen)題(ti)上(shang)，作出決定之(zhi)前。我(wo)們還要(yao)考慮(lv)(lv)公(gong)司(si)所要(yao)開(kai)(kai)發的(de)目標系統，要(yao)擁有哪些(xie)功(gong)能？在(zai)確(que)定了(le)系統這(zhe)些(xie)功(gong)能之(zhi)后(hou)，接下來(lai)要(yao)考慮(lv)(lv)這(zhe)些(xie)功(gong)能是否要(yao)由自(zi)己(ji)來(lai)完成，還是使用采(cai)集(ji)卡(ka)公(gong)司(si)所提(ti)供的(de)底層軟件(jian)包，等等一系列的(de)問(wen)題(ti)。結(jie)合(he)以上(shang)各(ge)點，選(xuan)擇(ze)最適合(he)自(zi)己(ji)項目的(de)采(cai)集(ji)卡(ka)。

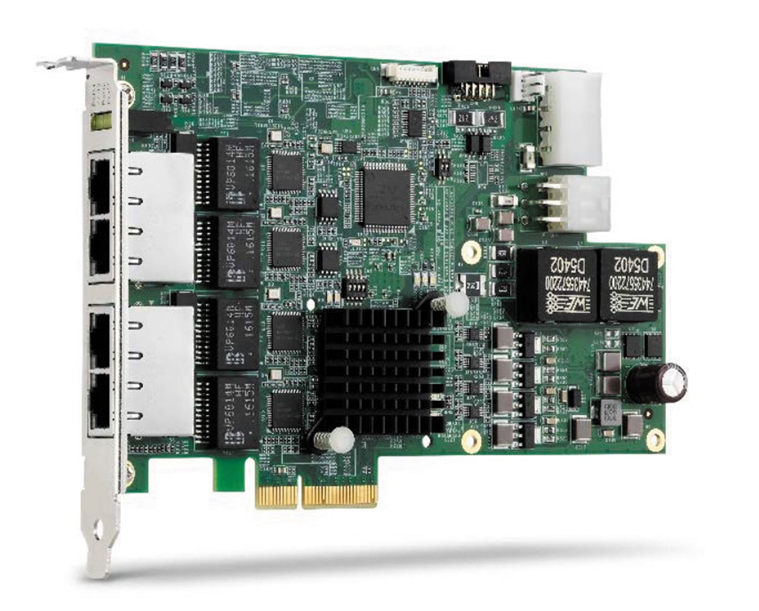

PCIe-GIE74C圖(tu)像采集卡
