工業相機常見的工作模式分為：
觸發模式

連續模式

同步模式

授時同步模式

觸(chu)發模式：相機收到外部的觸發命令后，開始按照約定時長進行曝光，曝光結束后輸出一幀圖像。
連續模式：相機自動地連續不斷地按約定時長進行曝光，并連續不斷地輸出圖像。

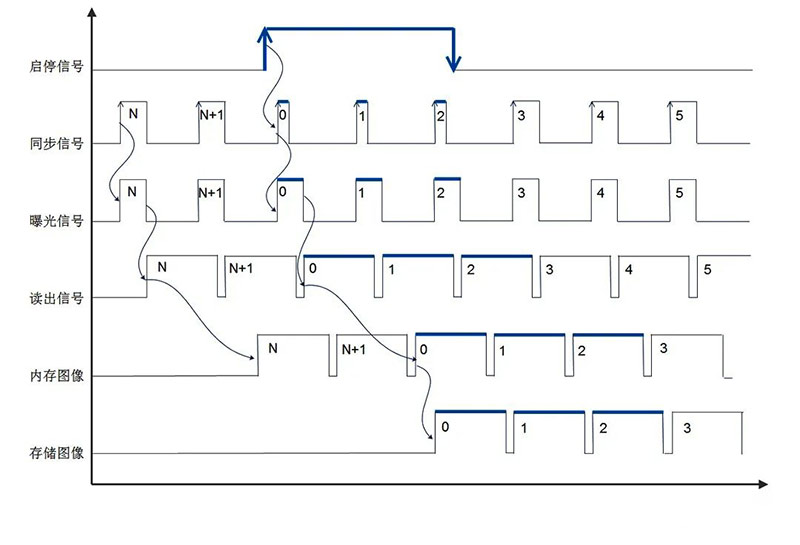

同步模式：多臺相機之間或多臺相機與其他設備之間，在收到同一觸發命令后，按照約定時長進行同時曝光，嚴格同步。

授(shou)時(shi)同步(bu)模式(shi)：在同步(bu)模式(shi)的基礎上(shang)，進一步(bu)加入絕對時(shi)間(jian)的概念。

 01      基本概念

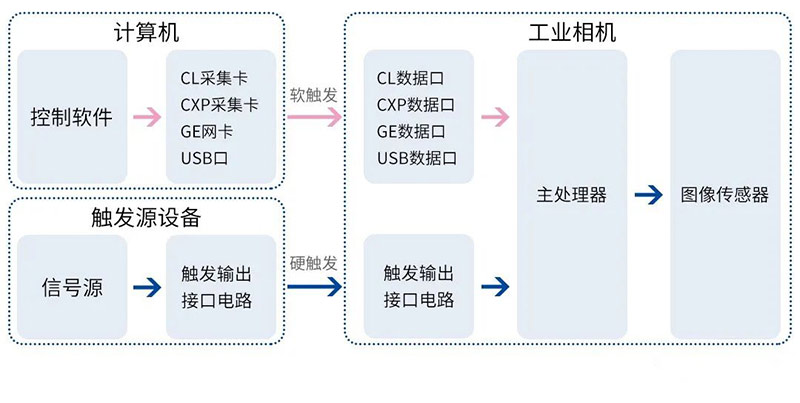

 02     觸發信號的概念

 03      觸發信號的種類

常見硬(ying)觸發信號(hao)種(zhong)類：
1.TTL電平。
2.LVTTL電平。
3.RS485（RS422）差分電平。
4.LVDS(644)差分電平。
5.光耦信號
6.特殊的電壓觸發信號（24V、12V等）

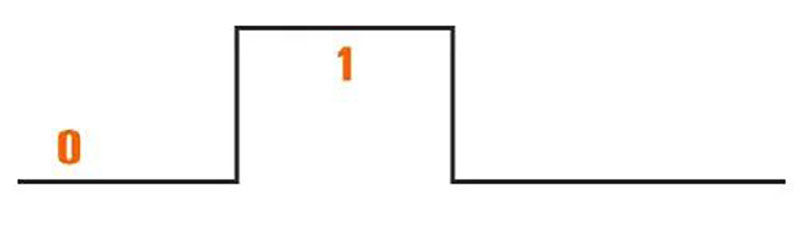

單端信號(hao)：
判斷一個信號的電平來確定0或1

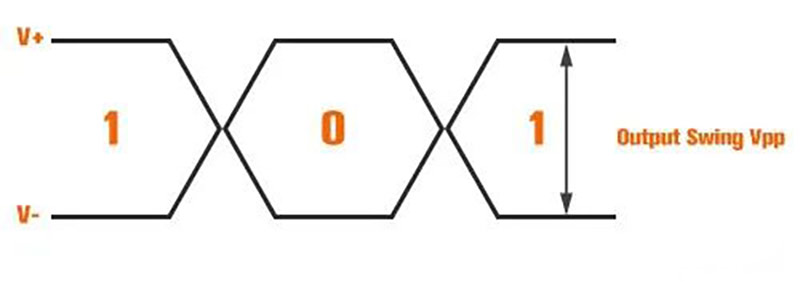

差分信號：
判斷一對信號的差值來確定0或1

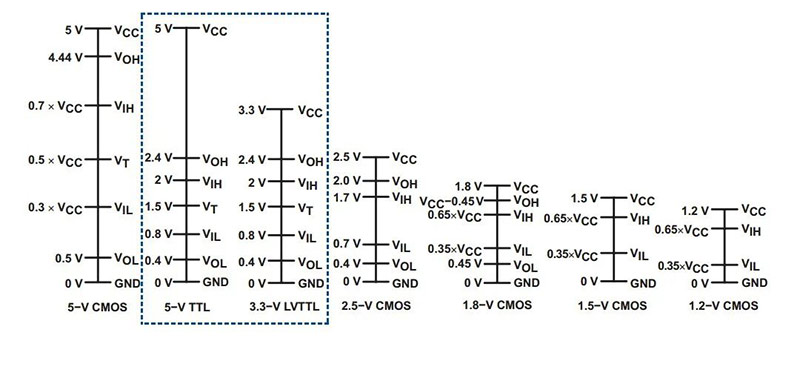

01.TTL類觸發信號

5V-TTL與3.3V-LVTTL在工業相機觸發中使用最多。

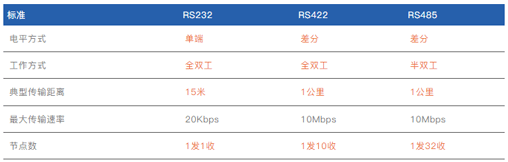

02. RS232/422/485類觸發信號

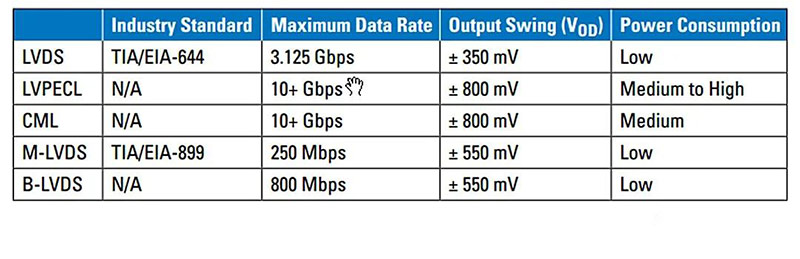

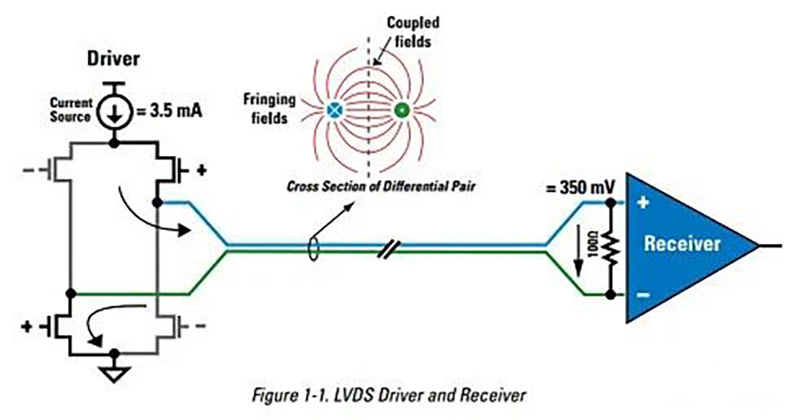

03．LVDS類觸發信號

LVDS類一般用于芯片之間的互聯。，一般用于數據鏈路。

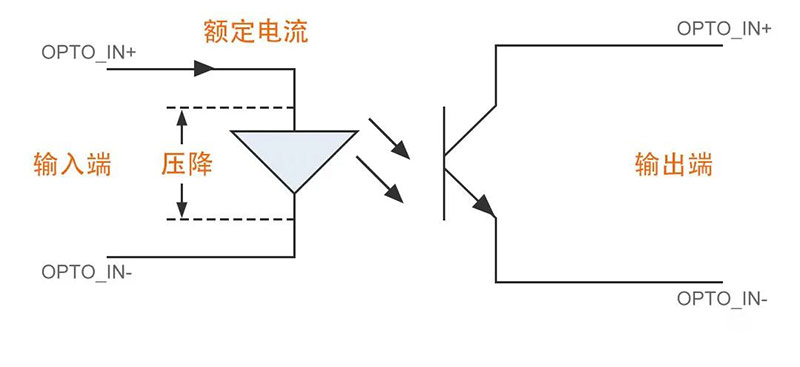

04．光耦類觸發信號

光耦的特點是信號兩端的器件在電氣上是隔離的。

光耦輸入(ru)端：
●額定電流：穩定驅動發光二極管工作的電流。
●輸入電壓：光耦輸入端可以接的電平范圍比較廣，3.3V-24V。

光耦輸出端(duan)：
●可視為一個開關。本身并沒有電壓或者電流輸出。

05      觸發

常用觸發輸入電路

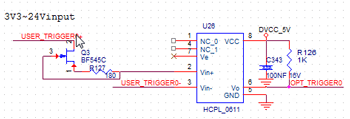

光耦輸入類

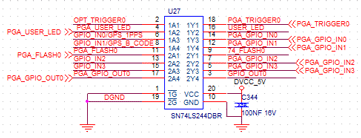

TTL輸入類

RS485(RS422)輸入(ru)類

觸發信號的連接

觸發源是TTL輸(shu)出(chu)：
可連接TTL輸入接口、光耦輸入接口的相機。

觸發(fa)源是標(biao)準(zhun)RS485(RS422)輸(shu)出：
可連接標準RS485（RS422）輸入接口、光耦輸入接口（不建議）的相機。

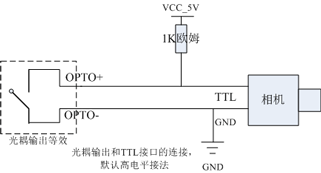

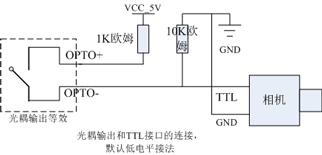

觸發源是光耦輸出：
可連接TTL輸入接口的相機，但需要通過上拉電阻或下拉電阻。

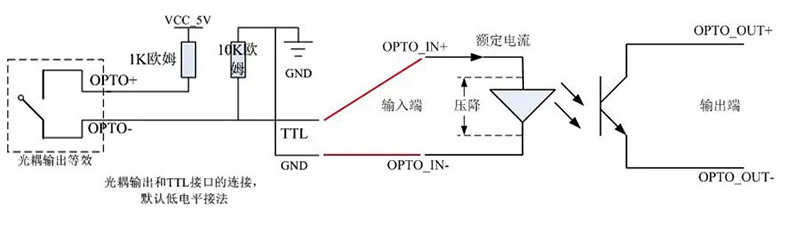

觸發源(yuan)是光耦輸出：
可連接光耦輸入接口的相機，將輸出端的光耦信號通過上拉電阻或下拉電阻，轉為TTL信號后，再觸發輸入端的光耦合電路。

觸發(fa)源(yuan)是其他形式輸(shu)出：
具體問題，具體分析，形成信號傳遞的通路。
●分析輸出接口電路。
●分析輸入接口電路。

06       B碼授時的概念

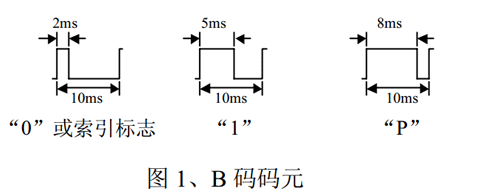

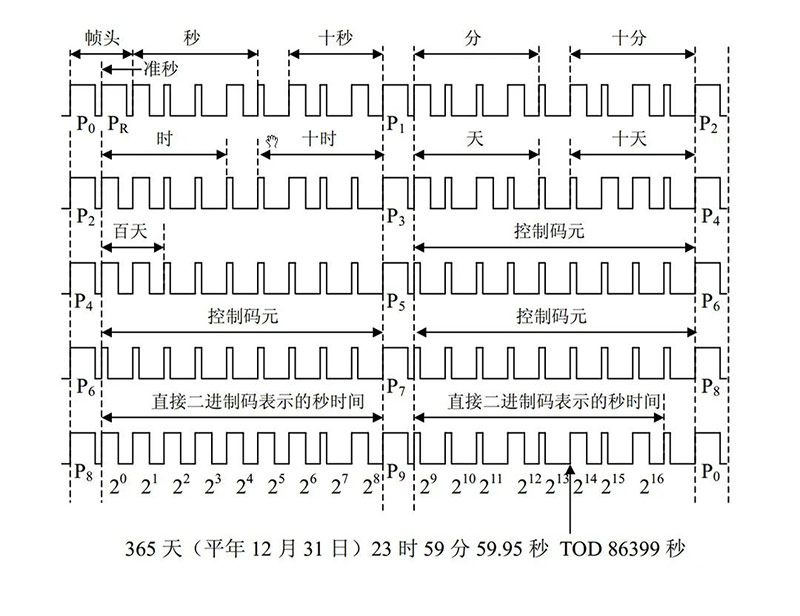

IRIG-B時間碼（簡稱B碼）就是一種串行時間碼。B碼主要參數為：


●B碼中每個脈沖對應一個碼元。


●每個碼元的準時參考點是該脈沖的上升沿。


●碼元重復出現的速率為100Hz。

PR：秒脈沖信號上升沿

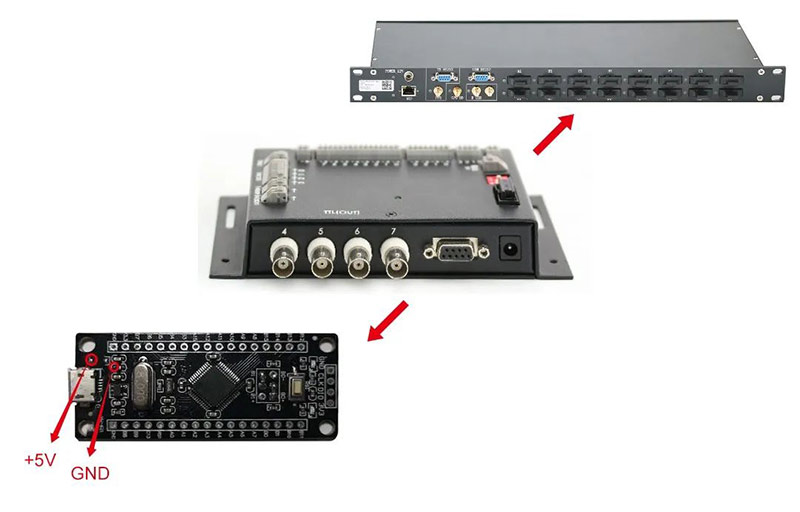

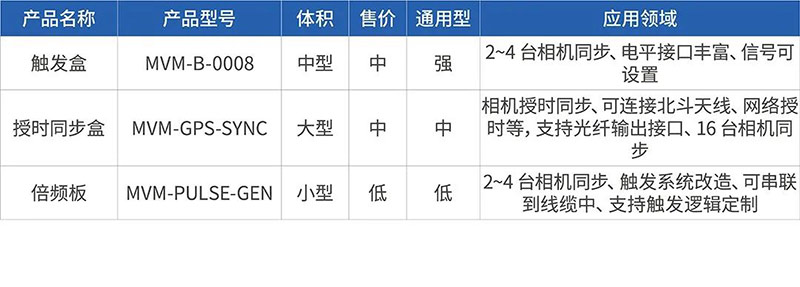

07        與觸發相關的產品
