一(yi)、按(an)照光譜(pu)波段區分濾光片(pian)

通過光(guang)譜的分(fen)布(bu)長短（即光(guang)譜所處區域）把濾光(guang)片分(fen)為：

紫外濾光片

可見光濾光片

近紅外濾光片

紅外濾光片

遠紅外(wai)濾光片

光譜波長范圍如下：

紅外(wai)濾光(guang)片(pian)3000nm~10um以上(shang)

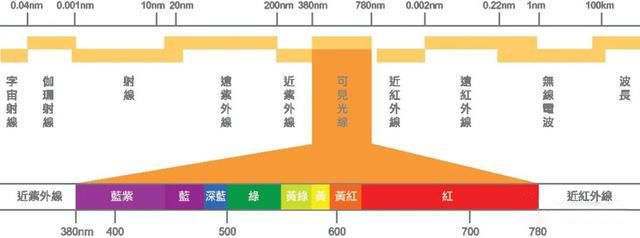

                                                                    光譜波長圖

二、按光譜特性(xing)區分濾光片

按照光(guang)譜特性區分濾光(guang)片：

帶通型濾光片：選定特定波段(duan)的光(guang)通(tong)過，通(tong)帶(dai)(dai)以外的光(guang)截止(zhi)。其光(guang)學指標主要是(shi)中心波長(chang)（CWL），半帶(dai)(dai)寬（FWHM)，中心波長(chang)透(tou)過率（Tp），截止(zhi)度及截止(zhi)范圍。按(an)帶(dai)(dai)寬分為(wei)窄帶(dai)(dai)和寬帶(dai)(dai)，通(tong)常按(an)帶(dai)(dai)寬比中心波長(chang)的值(zhi)來區分，小(xiao)于2%來定為(wei)窄帶(dai)(dai)，大于2%定為(wei)寬帶(dai)(dai)。

短波通型(又叫低波通)：短于選(xuan)定波長(chang)的光通(tong)過，長(chang)于該(gai)波長(chang)的光截(jie)止。

長波通型(又叫高波通)：長(chang)于選定(ding)波長(chang)的光通過，短于該波長(chang)的光截止。

三、濾光片相關名詞解釋

峰值透過(guo)率(TP):假(jia)設光(guang)初始值為100%,通過濾(lv)光(guang)片后有(you)(you)部分損耗(hao)了(le),通過光(guang)譜測量得出只有(you)(you)85%了(le),那就可(ke)以把(ba)這個濾(lv)光(guang)片的(de)光(guang)學透過率定為(Tp)>80%。

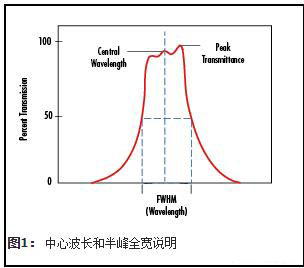

中心波長(CWL)：濾光片在(zai)實際應用(yong)中所使用(yong)的(de)波長,如光源主峰值是(shi)850nm led燈,那需求(qiu)的(de)中心波長就(jiu)是(shi)850nm。

半帶寬(FWHM)：簡(jian)單說(shuo)就(jiu)是最高透過率的(de)1/2處所對應的(de)波(bo)長(chang),左(zuo)右波(bo)長(chang)值相減,例如,峰值最好是90%,1/2就(jiu)是45%,45%所對應的(de)左(zuo)右波(bo)長(chang)是875nm和825nm,那半帶寬(kuan)就(jiu)是50nm。

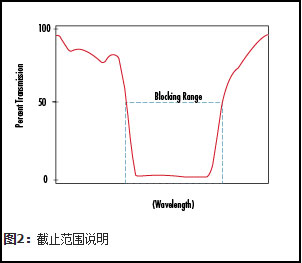

截止范圍：截(jie)止(zhi)范圍是(shi)用(yong)于表示通(tong)過濾(lv)光(guang)片衰減的(de)能量光(guang)譜區域的(de)波長間隔（圖2）。截(jie)止(zhi)的(de)程度(du)又稱之為截(jie)止(zhi)深度(du)，通(tong)常(chang)用(yong)光(guang)密度(du)或(huo)者透射(she)率表示。

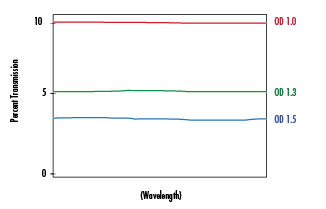

光密度（OD)：光(guang)密(mi)度(du)(OD)描述濾(lv)光(guang)片截止程度(du)，并且與穿過的能量透射(she)量有關（方程式(shi)1–2）。光(guang)密(mi)度(du)值越(yue)高透射(she)率(lv)(lv)越(yue)低，圖3示(shi)意了三種不同的光(guang)密(mi)度(du)：OD 1.0，OD 1.3和(he)OD 1.5分別對(dui)應的透射(she)率(lv)(lv)。T為透射(she)率(lv)(lv)，如(ru)80，表示(shi)透射(she)率(lv)(lv)80%。

方程式1–2

入射(she)角度：入射光線和濾光片表面法線之間的夾角。當光線正入射時，入射角為0°。


截止率(Blocking):截止區所對應的透過率.由于要想透過率達到零,那是非常難的事情,只能選擇它透過率接近于零，但通常透過率達到10的負5次方以上就可以滿足大部分使用要求，通常轉換為光學密度值，用OD>5表示。


截止波段: 可接受的不需要的波長最小區間范圍，由于多數電子成像用的感光器件的響應范圍是350-950nm,在實際中確定范圍稍稍比這個區間寬一點即可。紫外及紅外的截止范圍確定比這個要繁雜一些，需要根據使用的探頭響應范圍來確定。

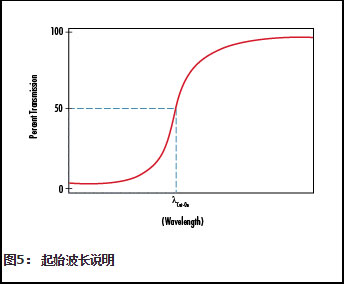

起始波長：起(qi)始(shi)波(bo)(bo)長(chang)是(shi)用于表(biao)示在長(chang)波(bo)(bo)通濾光(guang)片中透(tou)射率增加(jia)至50%波(bo)(bo)長(chang)的術(shu)語。起(qi)始(shi)波(bo)(bo)長(chang)由(you)圖5中的λcut-on起(qi)始(shi)表(biao)示。

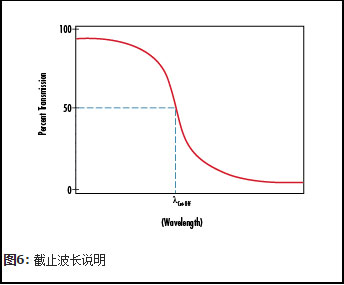

截止波長：截(jie)止波長(chang)是用于表示(shi)在短波通濾(lv)光片中透射率降低至(zhi)50%波長(chang)的術語。截(jie)止波長(chang)由圖6中的λcut-off截(jie)止表示(shi)。

有效孔徑：光(guang)學(xue)系統中有效利用的物理區(qu)域。通常與濾(lv)光(guang)片的外觀尺(chi)(chi)寸(cun)相似，同心，尺(chi)(chi)寸(cun)略(lve)小些。

濾光片的尺寸參數

公(gong)差（光學公(gong)差）
以(yi)帶通濾光片為例，中心波(bo)長、半寬、起始波(bo)長等都(dou)有公(gong)(gong)差(cha)，因(yin)此訂(ding)購產品時一定要標明公(gong)(gong)差(cha)范(fan)圍(wei)。公(gong)(gong)差(cha)越(yue)小，制造難度越(yue)大，成本越(yue)高。用戶可(ke)以(yi)根據實際需要，提出合(he)理公(gong)(gong)差(cha)范(fan)圍(wei)。

直徑公差：圓形光(guang)(guang)學(xue)元(yuan)件(jian)的(de)(de)(de)直(zhi)(zhi)徑(jing)公(gong)差提供(gong)了(le)一個可接受的(de)(de)(de)直(zhi)(zhi)徑(jing)值范圍(wei)。此生(sheng)(sheng)產規格(ge)會(hui)因制(zhi)作光(guang)(guang)學(xue)產品(pin)的(de)(de)(de)某些光(guang)(guang)學(xue)加工公(gong)司的(de)(de)(de)技術(shu)水(shui)平(ping)和能(neng)(neng)力(li)而有(you)所不(bu)同。雖(sui)然(ran)直(zhi)(zhi)徑(jing)公(gong)差不(bu)會(hui)對光(guang)(guang)學(xue)產品(pin)本身(shen)的(de)(de)(de)光(guang)(guang)學(xue)性能(neng)(neng)產生(sheng)(sheng)任何影(ying)響(xiang)，但如果(guo)要在任何一種固定器上安(an)裝光(guang)(guang)學(xue)產品(pin)，則(ze)它(ta)是您(nin)必須(xu)考慮(lv)的(de)(de)(de)一種非常重要的(de)(de)(de)機(ji)械公(gong)差。例如，如果(guo)透(tou)鏡的(de)(de)(de)直(zhi)(zhi)徑(jing)與其標(biao)稱值存(cun)有(you)偏(pian)差，則(ze)有(you)可能(neng)(neng)使已安(an)裝的(de)(de)(de)組件(jian)中的(de)(de)(de)機(ji)械軸偏(pian)離光(guang)(guang)學(xue)軸，從而導致(zhi)光(guang)(guang)的(de)(de)(de)偏(pian)心。 通常，直(zhi)(zhi)徑(jing)的(de)(de)(de)生(sheng)(sheng)產公(gong)差為：+0.00/-0.10 mm表示一般(ban)質量，+0.00/-0.050 mm表示精(jing)密質量，+0.000/-0.010 mm則(ze)為高(gao)質量。

中心厚度公差：光(guang)(guang)學元(yuan)件（最典(dian)型的(de)是透(tou)(tou)(tou)鏡(jing)）的(de)中(zhong)心(xin)(xin)厚(hou)(hou)(hou)度(du)，測量(liang)(liang)的(de)是光(guang)(guang)學元(yuan)件中(zhong)心(xin)(xin)部分的(de)材料厚(hou)(hou)(hou)度(du)。中(zhong)心(xin)(xin)厚(hou)(hou)(hou)度(du)是通過透(tou)(tou)(tou)鏡(jing)的(de)機械(xie)軸(zhou)來(lai)測量(liang)(liang)的(de)，該機械(xie)軸(zhou)是作(zuo)為(wei)透(tou)(tou)(tou)鏡(jing)外(wai)部邊緣(yuan)之間的(de)軸(zhou)來(lai)定(ding)義的(de)。透(tou)(tou)(tou)鏡(jing)中(zhong)心(xin)(xin)厚(hou)(hou)(hou)度(du)的(de)變化會影響光(guang)(guang)學性 能，這是因為(wei)中(zhong)心(xin)(xin)厚(hou)(hou)(hou)度(du)及其曲率半(ban)徑會決定(ding)光(guang)(guang)線穿過透(tou)(tou)(tou)鏡(jing)的(de)光(guang)(guang)學路徑長度(du)。通常，中(zhong)心(xin)(xin)厚(hou)(hou)(hou)度(du)的(de)生(sheng)產公差為(wei)：+/-0.20 mm表(biao)示一(yi)般質(zhi)量(liang)(liang)，+/-0.050 mm表(biao)示精密(mi)質(zhi)量(liang)(liang)，+/-0.010 mm則為(wei)高質(zhi)量(liang)(liang)。

表面光(guang)潔度：濾光(guang)片的(de)(de)(de)(de)(de)表(biao)面光(guang)潔度是(shi)(shi)(shi)光(guang)學零件(jian)有(you)效通光(guang)面積表(biao)面缺陷(xian)的(de)(de)(de)(de)(de)更(geng)(geng)(geng)大允許尺寸和(he)定量(數(shu)(shu)(shu)量)的(de)(de)(de)(de)(de)描(miao)述(shu)，一般用(yong)數(shu)(shu)(shu)值(zhi)(zhi)(zhi)表(biao)示(shi)：道(dao)(dao)(dao)子(zi)(zi)--點(dian)子(zi)(zi)，即：S/D(scratch/dig)，就是(shi)(shi)(shi)我(wo)們(men)常常看(kan)到的(de)(de)(de)(de)(de)60-40/40-20等(deng)這樣的(de)(de)(de)(de)(de)數(shu)(shu)(shu)值(zhi)(zhi)(zhi)。60-40表(biao)示(shi)道(dao)(dao)(dao)子(zi)(zi)的(de)(de)(de)(de)(de)更(geng)(geng)(geng)大數(shu)(shu)(shu)值(zhi)(zhi)(zhi)為60微米，斑點(dian)更(geng)(geng)(geng)大數(shu)(shu)(shu)值(zhi)(zhi)(zhi)為40絲。道(dao)(dao)(dao)子(zi)(zi)是(shi)(shi)(shi)指窄而長的(de)(de)(de)(de)(de)缺陷(xian)。60表(biao)示(shi)道(dao)(dao)(dao)子(zi)(zi)更(geng)(geng)(geng)大寬(kuan)度數(shu)(shu)(shu)值(zhi)(zhi)(zhi)為60微米。當元件(jian)中的(de)(de)(de)(de)(de)更(geng)(geng)(geng)大道(dao)(dao)(dao)子(zi)(zi)超 過了指標(biao)要求中的(de)(de)(de)(de)(de)更(geng)(geng)(geng)大道(dao)(dao)(dao)子(zi)(zi)時，此元件(jian)判為不(bu)合格品；40表(biao)示(shi)在(zai)任何20mm范圍內不(bu)能有(you)一個(ge)大于0.4的(de)(de)(de)(de)(de)點(dian)子(zi)(zi)，也可(ke)理(li)解為在(zai)任何20mm范圍內所有(you)疵點(dian)直徑和(he)不(bu)超過更(geng)(geng)(geng)大尺寸疵點(dian)的(de)(de)(de)(de)(de)2倍，40-20等(deng)這種數(shu)(shu)(shu)值(zhi)(zhi)(zhi)可(ke)以一次類推，原理(li)都是(shi)(shi)(shi)一樣的(de)(de)(de)(de)(de)。
