工控機(ji)裝機(ji)指引

一、硬件

1.拆機

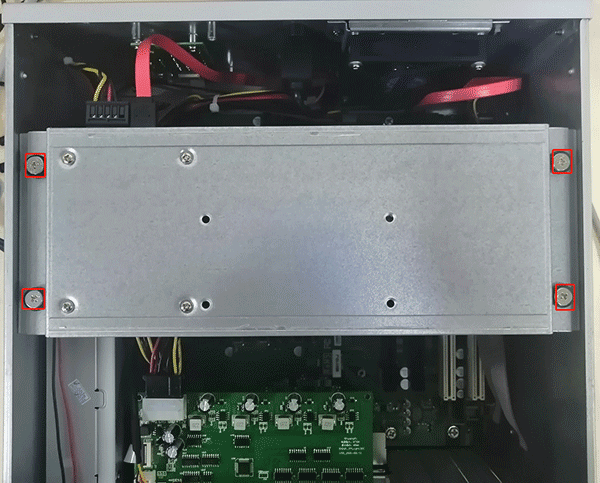

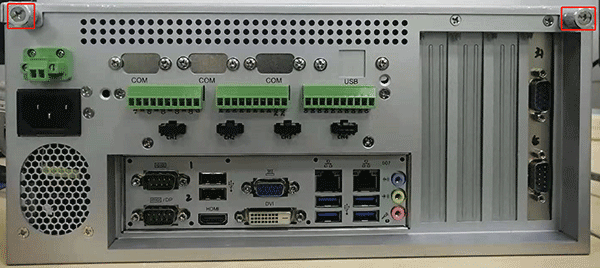

擰松下(xia)圖中的(de)兩個螺絲，揭開上蓋

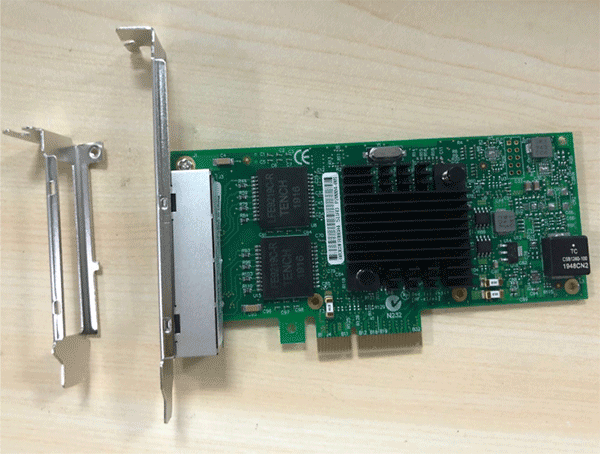

2.添(tian)加網卡

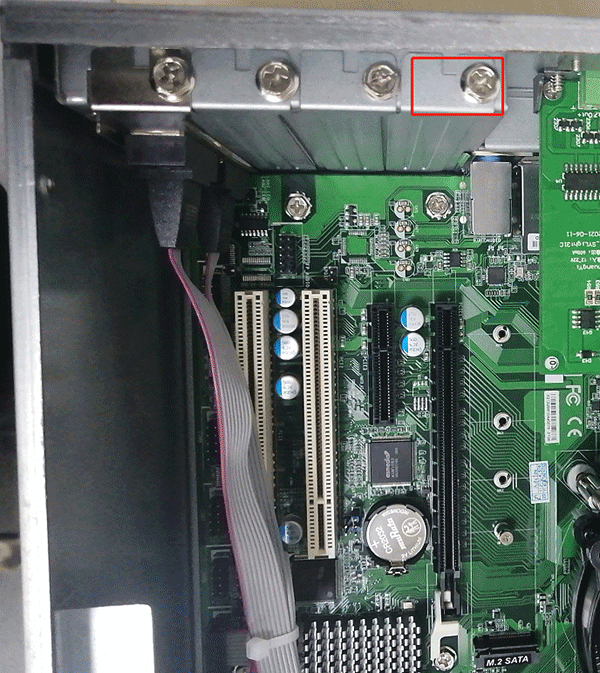

→拆掉圖(tu)中的擋(dang)片(pian)

→根(gen)據工控(kong)機的(de)尺寸給網(wang)卡換(huan)上(shang)合適的(de)擋片

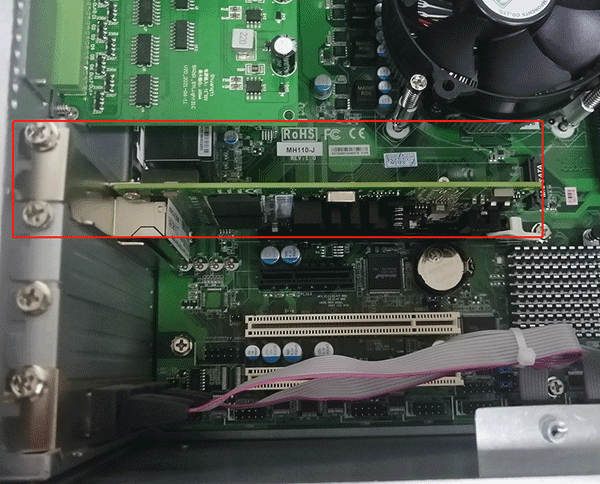

→將網卡插入PCle插(cha)槽(cao)，鎖螺絲固(gu)定好

→檢查網口是否放正，網線插拔是否順暢

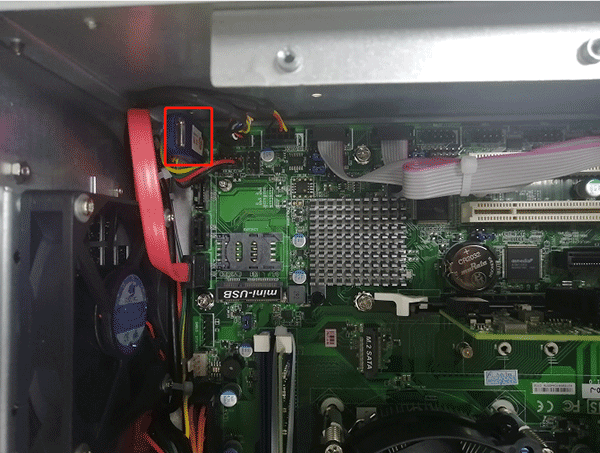

3.安裝加密鎖

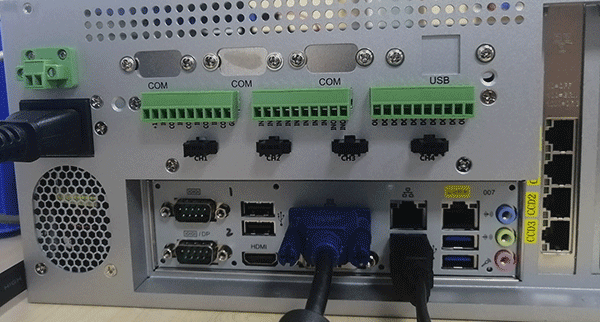

4.接線

連接好電源、VGA、鍵鼠

5.上電啟動

檢查(cha)風扇是否轉動(dong)，加密狗亮紅燈

6.恢復

確認(ren)一切正常后鎖好(hao)上蓋

二、軟件

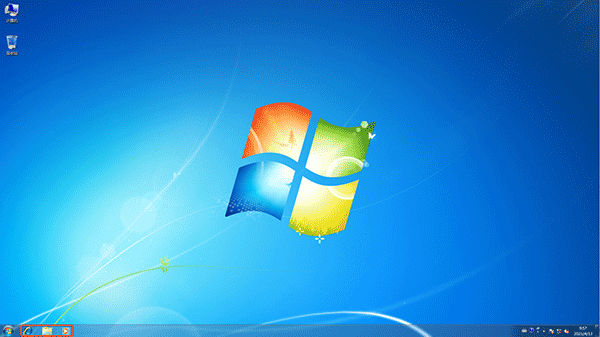

1.清理桌面

將桌面和任務欄(lan)上不需要的(de)圖標(biao)刪(shan)除掉。

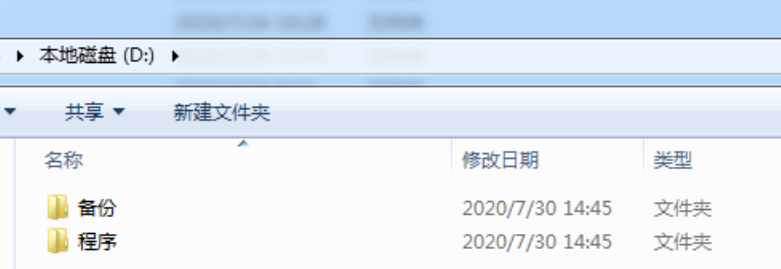

2.D盤準備

在(zai)D盤新建兩個文件夾，分(fen)別叫“備(bei)份”和“程(cheng)序”。

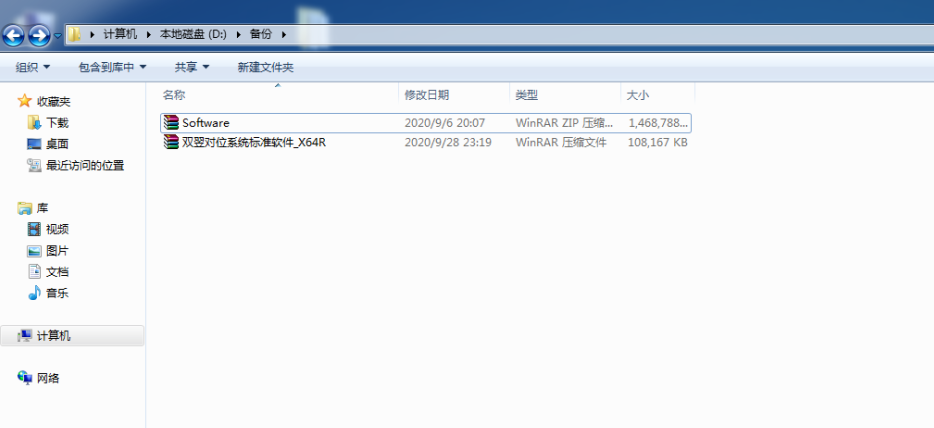

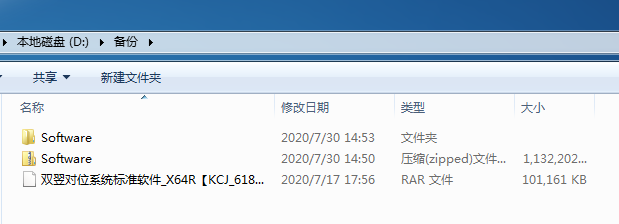

3.拷貝文件

將需要安裝的程序文件拷貝到“備份”文件夾下。

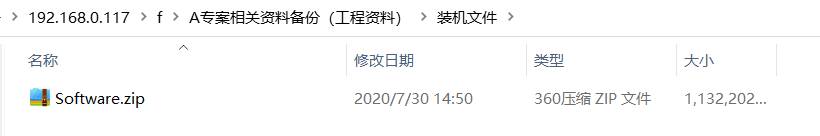

將U盤中(zhong)的“Software”壓(ya)縮包文(wen)件(jian)拷(kao)貝至(zhi)“備份”文(wen)件(jian)夾(jia)中(zhong)

將程序壓縮包也拷貝至此文件夾

4.解壓文件

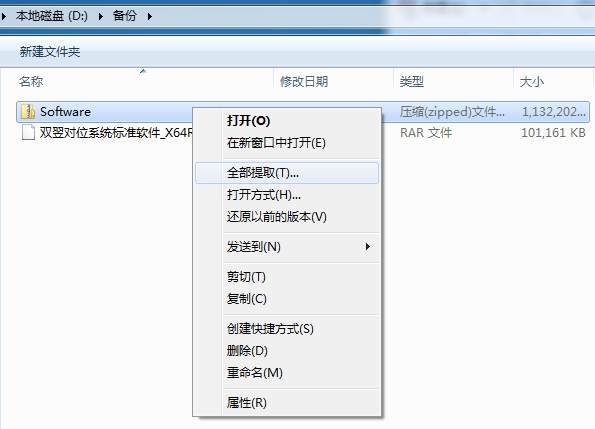

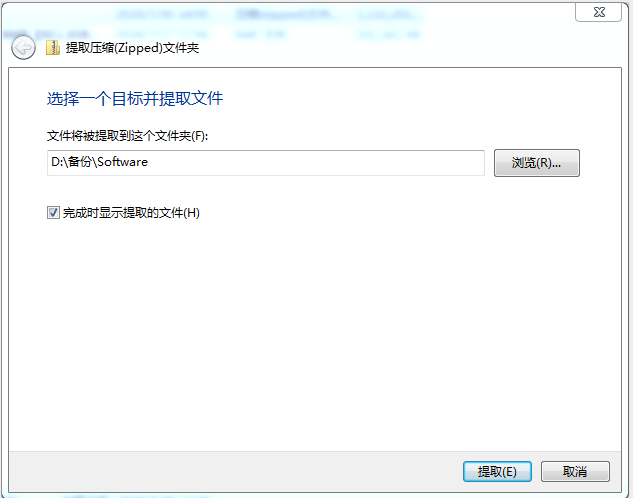

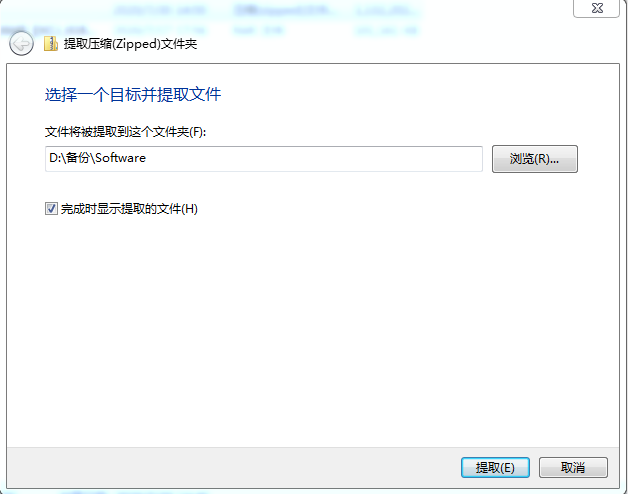

右(you)鍵單(dan)擊(ji)Software.zip，選(xuan)擇(ze)“全部提(ti)取（T）...”，彈出的對話框點擊(ji)“提(ti)取”。

5.安裝程序

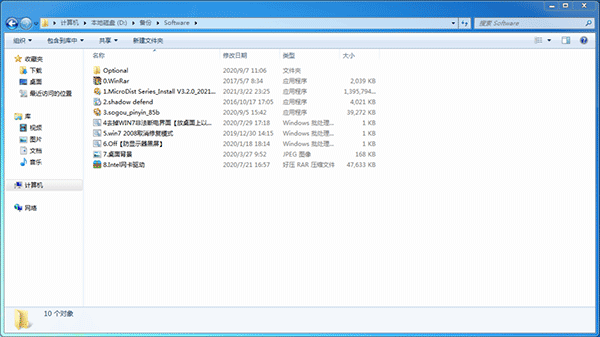

打開(kai)Software文件(jian)夾。依次(ci)安(an)裝需(xu)要的(de)程序(xu)。

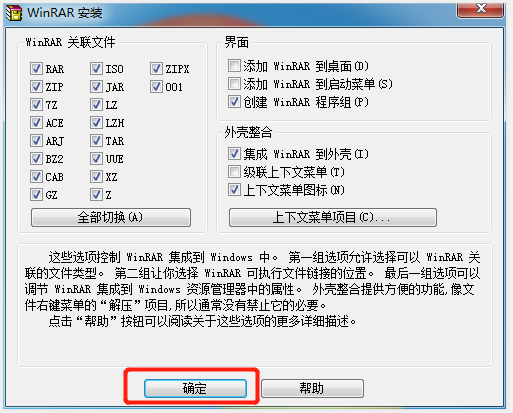

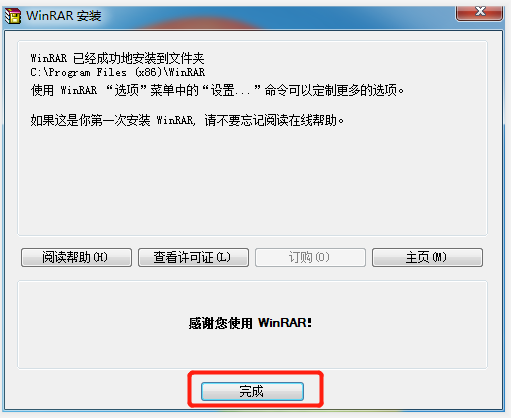

①安裝解壓工具。

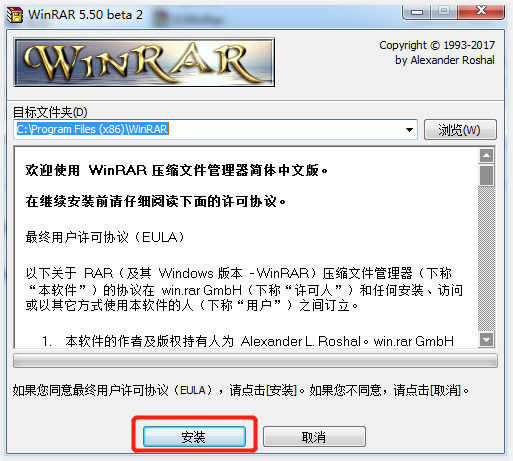

雙擊打開“0.WinRar”程序安裝包。
點擊“安裝”

→“確定”

→“完成”。

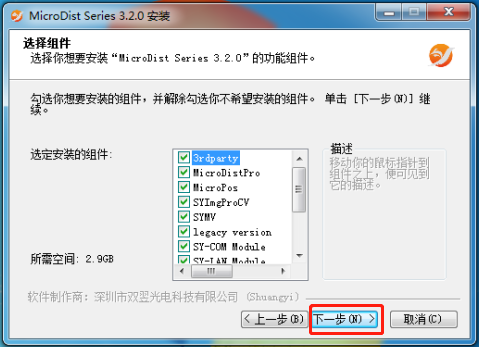

②安裝雙翌安裝包。

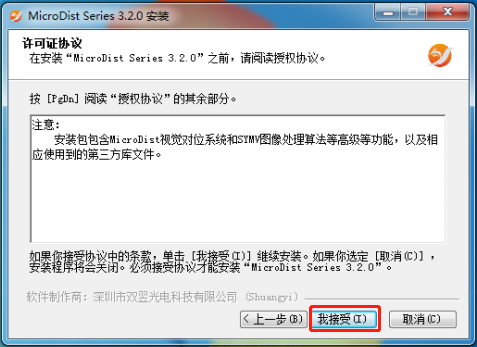

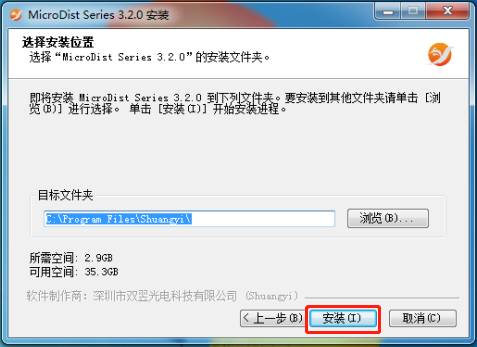

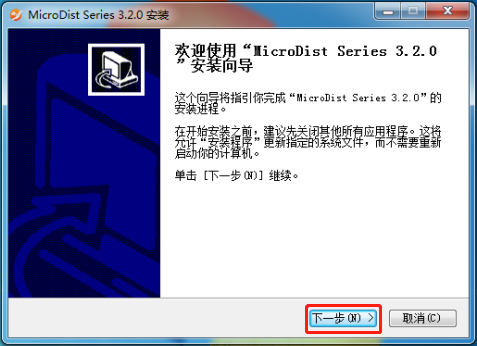

雙擊打開“1.MicroDist Series_Install V3.2.0.exe”程序安裝包。
點擊“下一步”

→“我接受”

→“下一步”

→“安裝(zhuang)(zhuang)”，等(deng)待(dai)安裝(zhuang)(zhuang)完成。

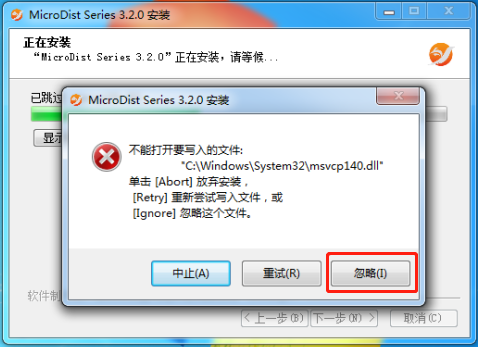

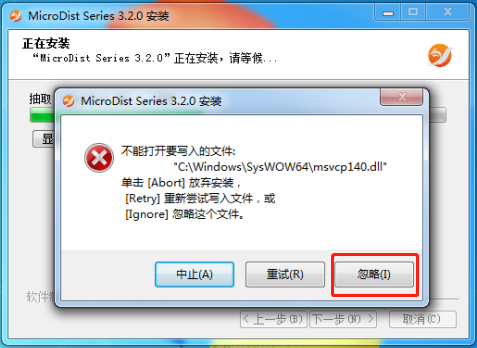

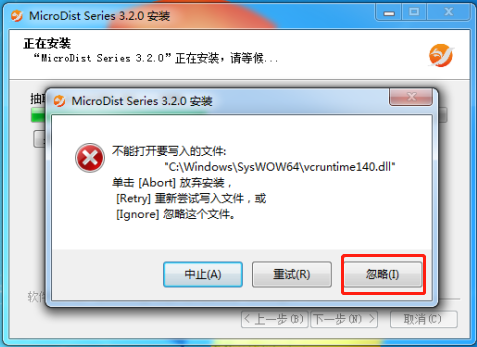

→如果出現錯誤提(ti)示點擊“忽略”。

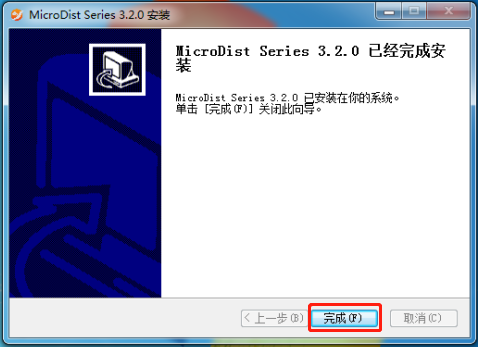

→“完成”。

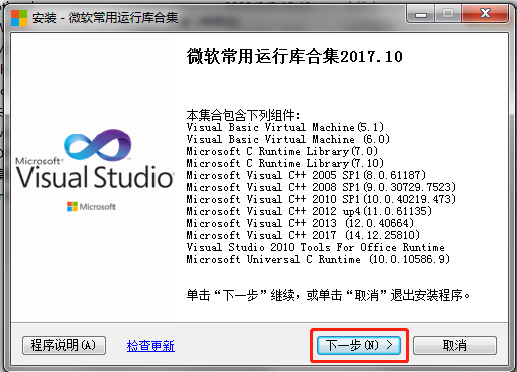

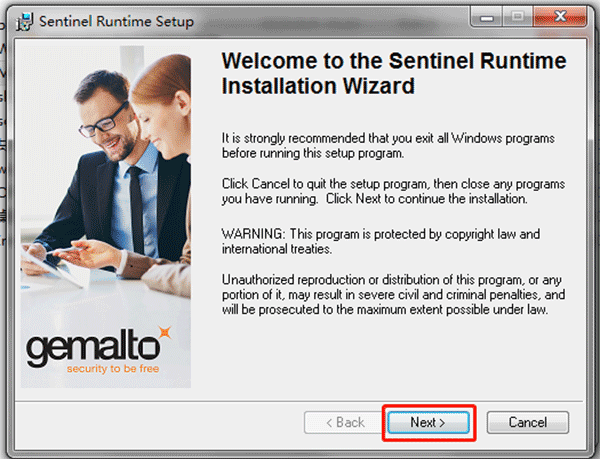

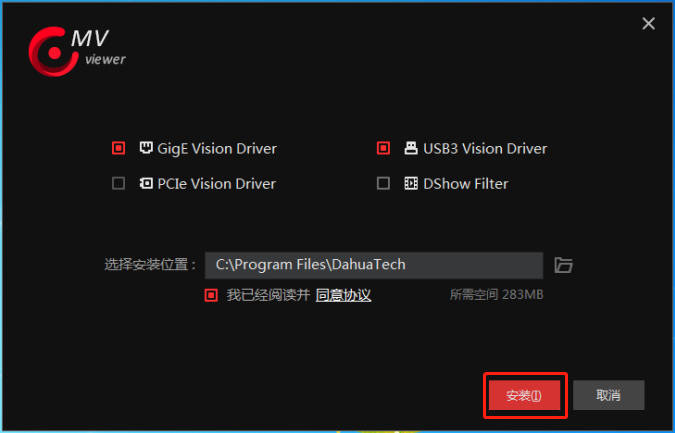

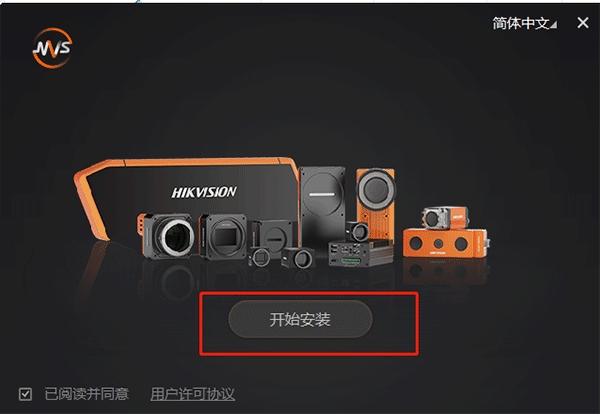

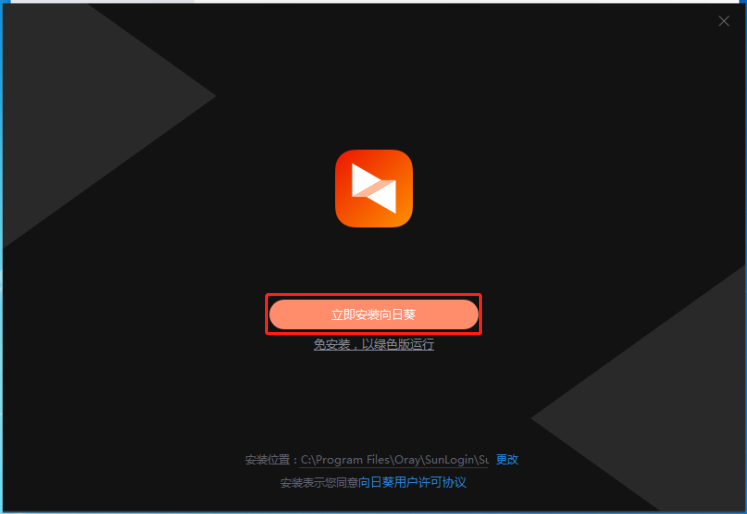

隨后將依(yi)次彈出以下五個對話框，根據圖中紅框指示依(yi)次進(jin)行安(an)裝。

③安裝輸入法。

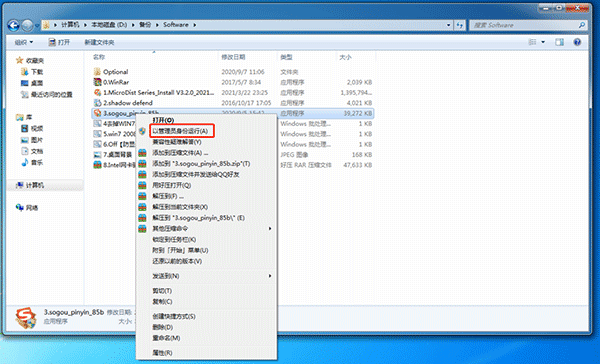

右鍵單擊“3.sogou_pinyin_85b.exe”程序安裝包。

點(dian)擊“以管理員身(shen)份(fen)運行”

④取消非法斷電(dian)異常修復(fu)

將文件“4去掉WIN7非法(fa)斷(duan)電界面【放桌面上以管(guan)理(li)員(yuan)身份(fen)運行】.bat”拷貝到桌面。

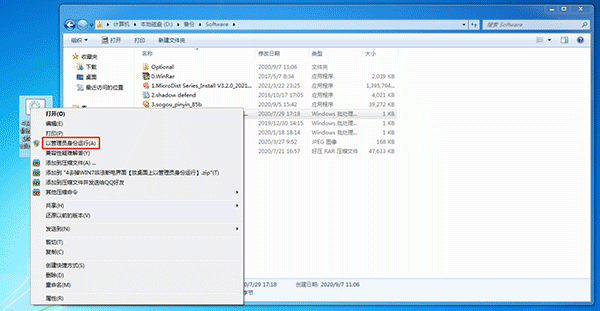

右鍵單擊“4去掉WIN7非法(fa)斷電界面【放桌面上以(yi)管理員身份(fen)運行】.bat”文件。

點擊“以管理員身份運行”，等待提示“操作成功完成”。

⑤取消開機修復

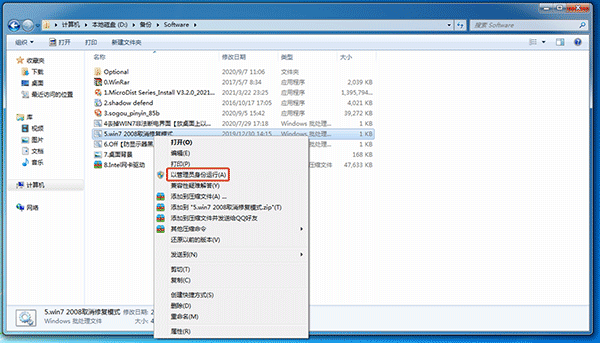

右鍵單擊(ji)文(wen)件“5.win7 2008取消修復模(mo)式.bat”。

點擊(ji)“以管理員身份(fen)運行”，控制(zhi)臺程序會一閃而逝(shi)，操作完成。

⑥設置防黑屏

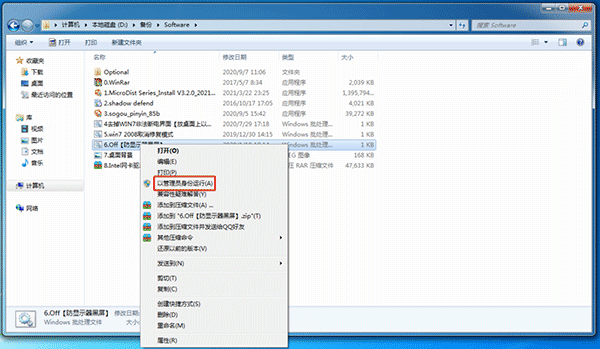

右鍵單擊文件(jian)“6.Off【防顯示器黑屏(ping)】.bat”。

點(dian)擊“以(yi)管(guan)理員身份運(yun)行”，控(kong)制臺(tai)程序(xu)會(hui)一閃而逝，操作完成。

⑦修改桌面背景

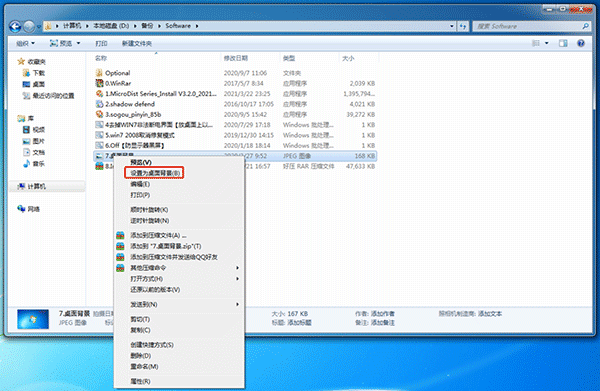

右(you)鍵單擊文件“7.桌面背(bei)景.jpg”。點擊“設(she)置為桌面背(bei)景”。

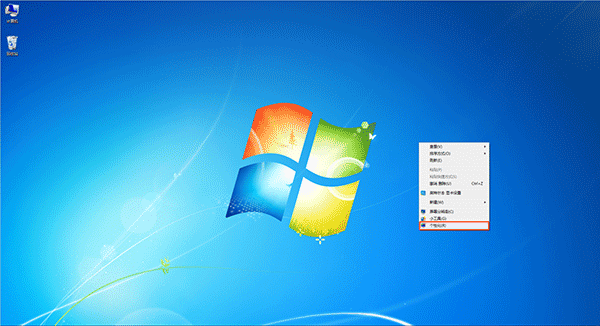

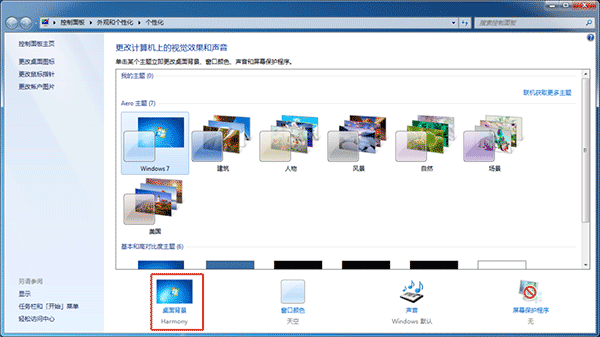

回到桌面(mian)，在(zai)桌面(mian)空白區域右擊(ji)。點(dian)擊(ji)“個性化”。

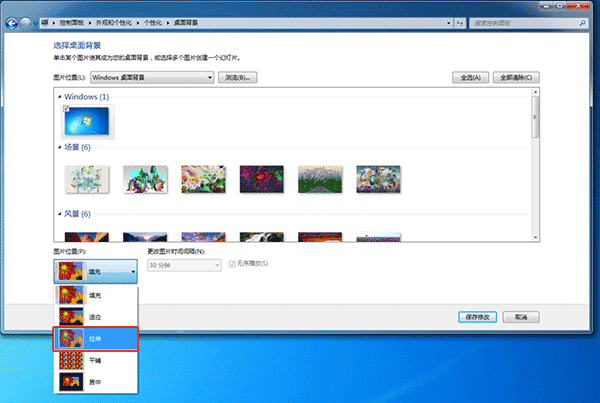

在(zai)個(ge)性窗口中(zhong)，點擊“桌面背景(jing)”

在(zai)“圖(tu)片位(wei)置”選(xuan)項中選(xuan)擇“拉伸(shen)”

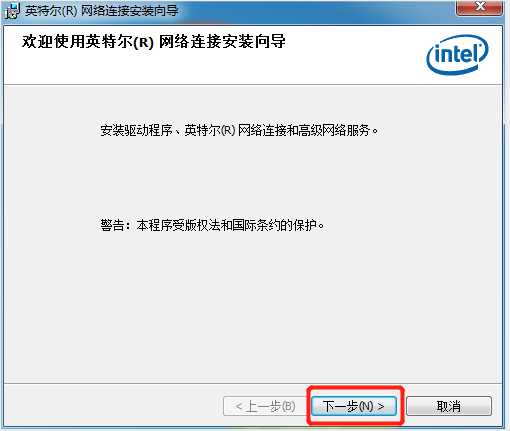

⑧安裝Intel網(wang)卡驅(qu)動（額外添加網(wang)卡時安裝）。

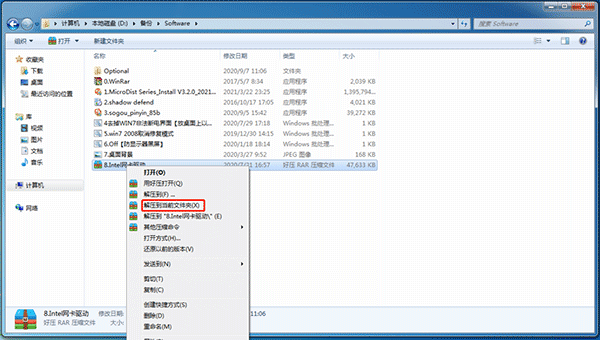

右鍵(jian)單擊文件“8.Intel網卡(ka)驅動.rar”。

點(dian)擊(ji)“解壓到當前文件夾(jia)”。

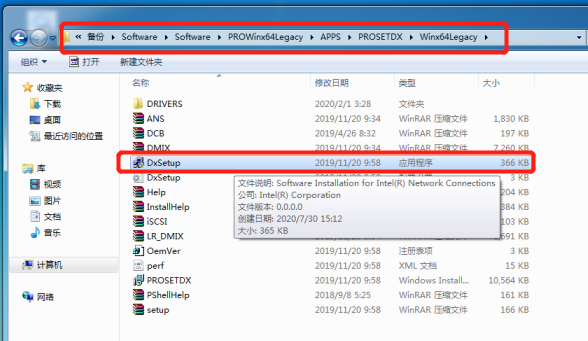

在(zai)解壓后的文(wen)件夾(jia)路徑下找到“DxSetup.exe”應(ying)用(yong)程(cheng)序。雙擊打開。

→點擊“下一步”

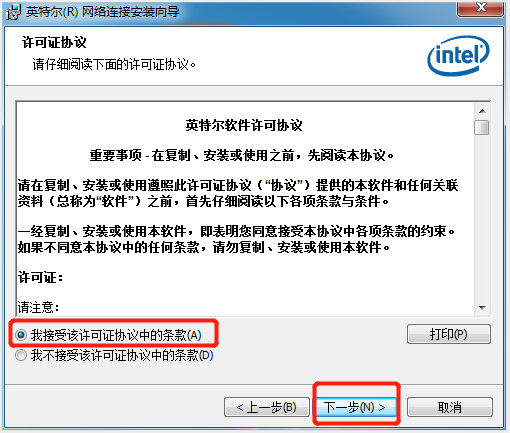

→勾選“我接受該許可證(zheng)協議中的條(tiao)款（A）”

→點擊“下一步”

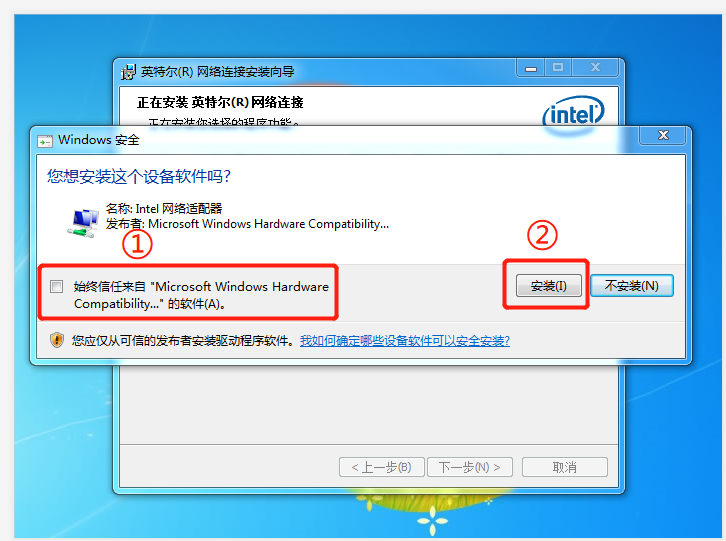

安裝過程彈出如下對話框時：

→勾選“始終信任來自...”

→點擊“安裝”

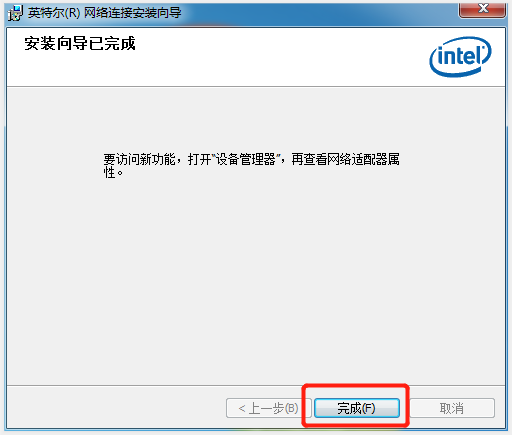

等待程序安裝完成：

→點擊(ji)“完(wan)成(cheng)”

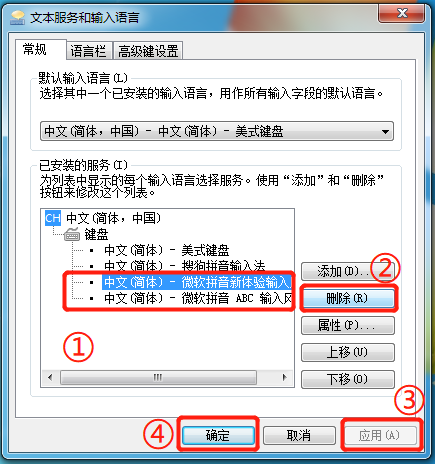

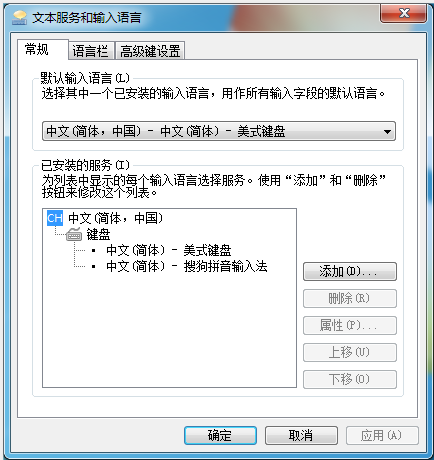

⑩刪除多余輸入法。

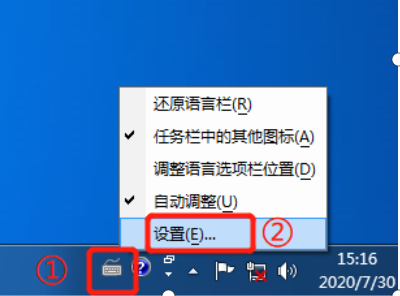

 右(you)鍵單擊圖(tu)中①指示的小鍵盤，點擊“設(she)置”。

選中不(bu)需要的輸入法，點擊“刪除”→“應(ying)用(yong)”→“確定”

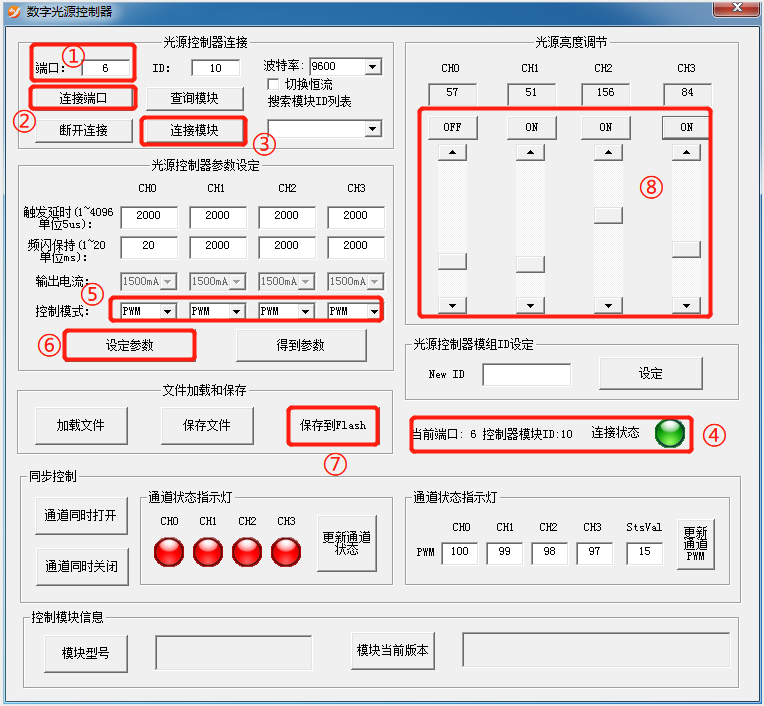

?光源控制(zhi)器(qi)設(she)置（工(gong)控機(ji)自帶(dai)光源控制(zhi)器(qi)時(shi)設(she)置此(ci)項）。

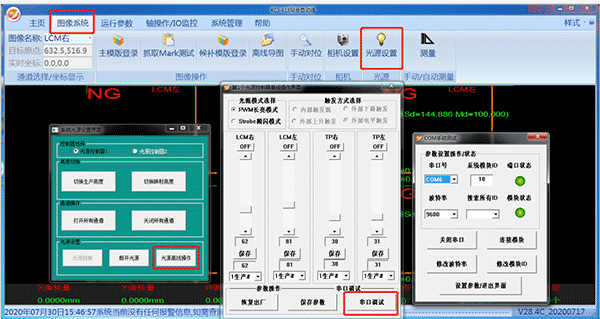

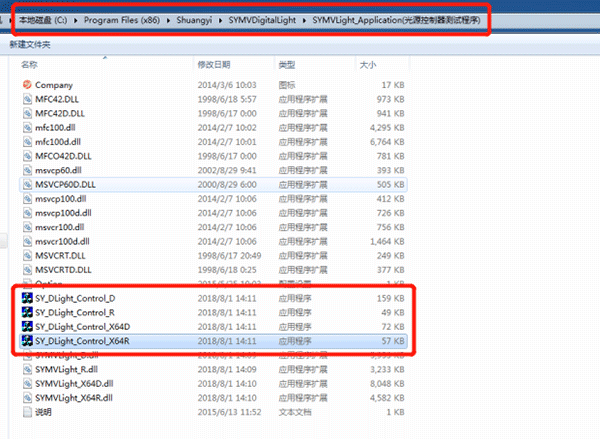

打開光源控(kong)制器測(ce)試程序(xu)（下(xia)圖4個程序(xu)中(zhong)任意一(yi)個）

→修改端口號為：3   默認ID:10
→連接端口
→連接模塊（連上后顯示如圖中④所示）
→將所有通道的控制模式改為“PWM”（如圖中⑤所示）
→設定參數
→保存到Flash
→將光(guang)(guang)(guang)源連接到光(guang)(guang)(guang)源控制(zhi)(zhi)器(qi)上，點擊圖中⑧所在區域中的按鈕及(ji)滑塊控制(zhi)(zhi)光(guang)(guang)(guang)源開(kai)關及(ji)亮滅(mie)，確(que)認光(guang)(guang)(guang)源控制(zhi)(zhi)器(qi)無異常，如果異常請找(zhao)技(ji)術確(que)認問題(ti)并解決。

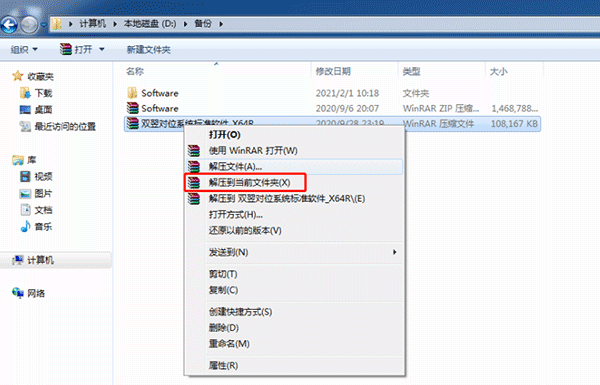

?解壓項目程序

將項目使用到(dao)的(de)最新程序(xu)壓(ya)縮包解壓(ya)到(dao)當前(qian)文件夾

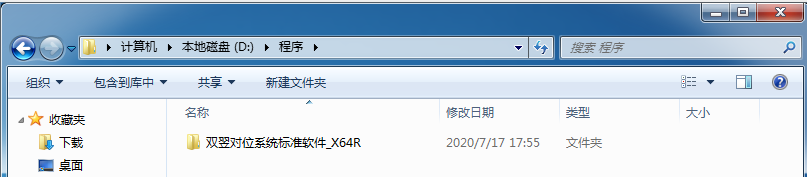

→把解壓出(chu)來(lai)的(de)文件夾(jia)剪(jian)切到D盤的(de)“程(cheng)序”文件夾(jia)下(xia)

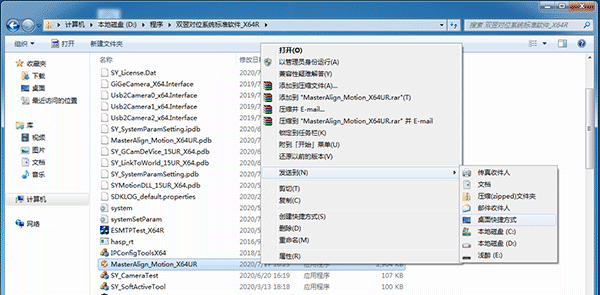

→創建程序的桌面(mian)快(kuai)(kuai)捷(jie)方式(shi)，并修改好桌面(mian)快(kuai)(kuai)捷(jie)方式(shi)的名(ming)稱（去掉“快(kuai)(kuai)捷(jie)方式(shi)”幾個字）

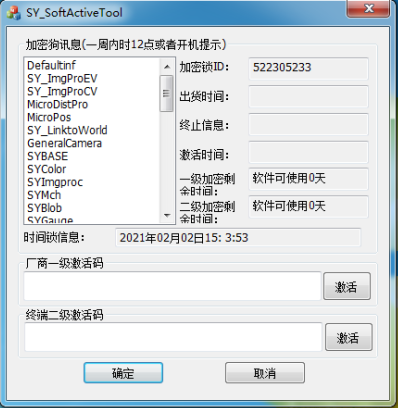

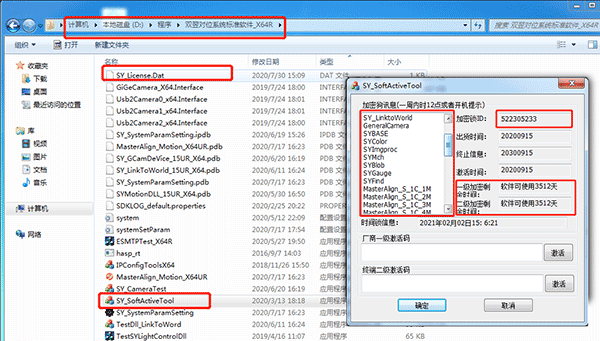

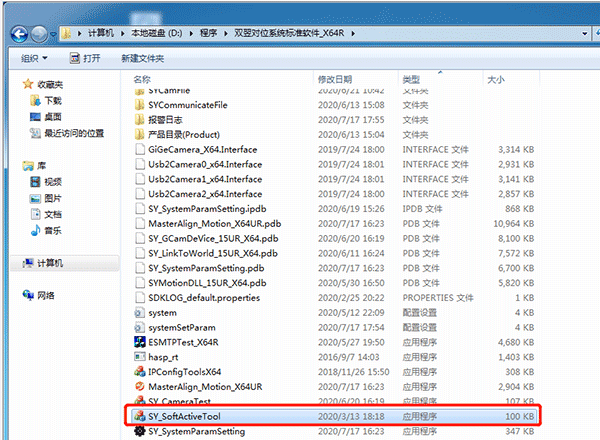

→雙(shuang)擊(ji)打開小程序“SY_SoftActiveTool.exe”

→彈窗提示一(yi)一(yi)確認，直(zhi)到(dao)(dao)程序打開。找到(dao)(dao)加密(mi)鎖ID。

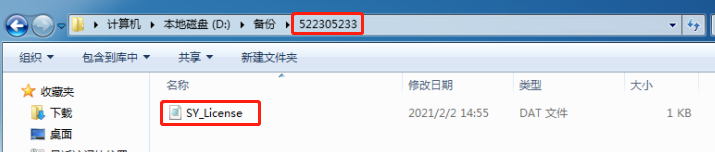

→找到對應ID的“SY_License.Dat”文(wen)件(jian)，并拷貝到標準軟(ruan)件(jian)根目錄下。

→重(zhong)新打(da)開小程序“SY_SoftActiveTool.exe”，確認加(jia)密信息是否準確

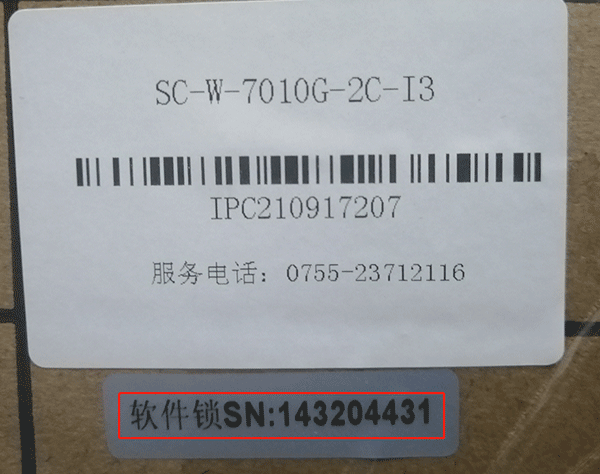

→將加(jia)密鎖(suo)對(dui)應的標簽紙(zhi)分別粘貼在工控(kong)機和(he)紙(zhi)箱的條(tiao)碼下方

?網絡配置

運動控制卡網絡配置

網口分配如下：

右鍵單(dan)擊桌面(mian)右下角的(de)網(wang)絡圖標(biao)

→點擊“打開網絡和共享中心”

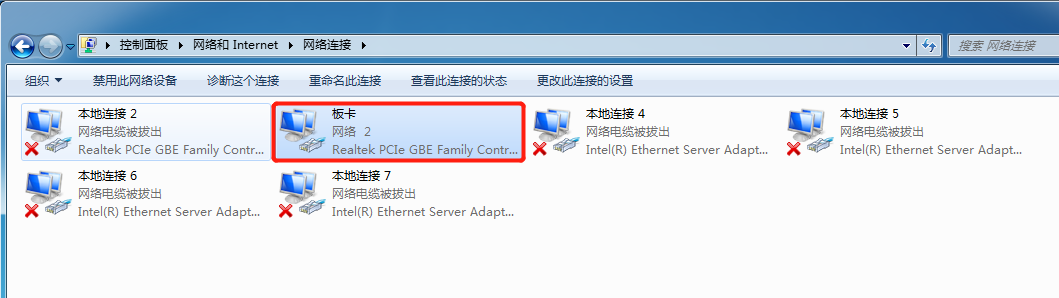

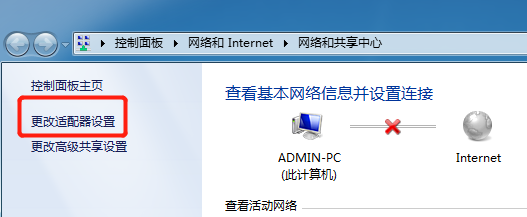

→點擊“更改適配器(qi)設(she)置(zhi)”

→將有(you)網(wang)(wang)(wang)絡的網(wang)(wang)(wang)線(xian)插入運動控(kong)制卡網(wang)(wang)(wang)口，將對(dui)應(ying)的網(wang)(wang)(wang)絡名稱修(xiu)改為(wei)“運動控(kong)制卡”

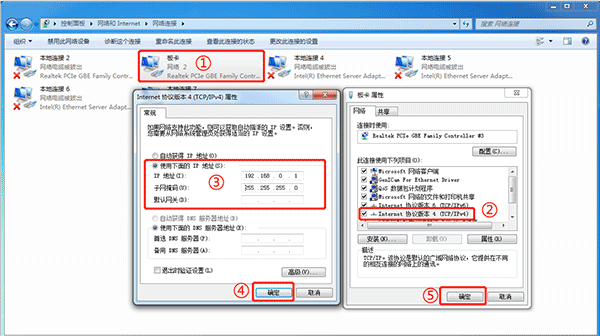

→右鍵點開“運動控制卡”的網絡屬性，按以下順序修改運動控制卡的IP地址
修改(gai)完IP地址后必須點“確定”關閉所有(you)屬(shu)性窗口，否則IP地址不(bu)會保存

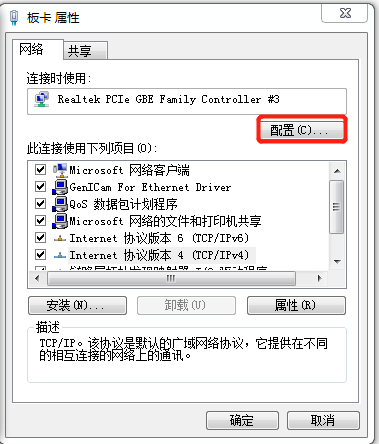

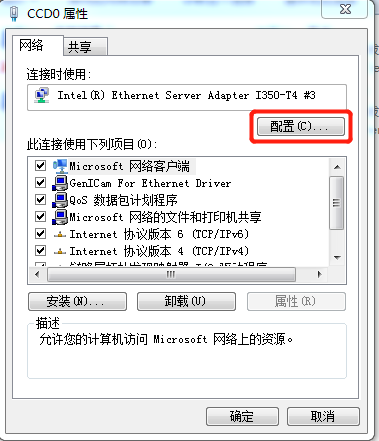

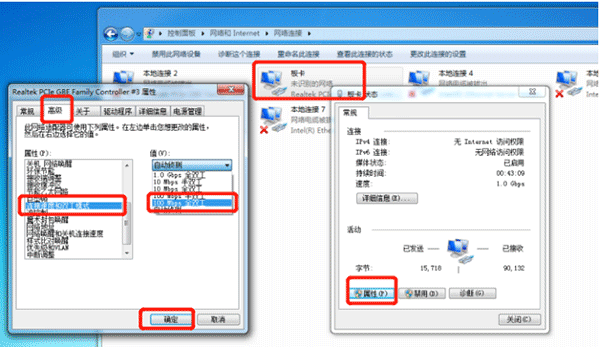

→重新打開“運動控制卡(ka)”的(de)網絡屬性，點擊“配置”

→將“高級”參數中的“連接速(su)度和雙工模式”改(gai)為“100 Mbps全雙工”，點(dian)擊“確定”

相機網絡配置

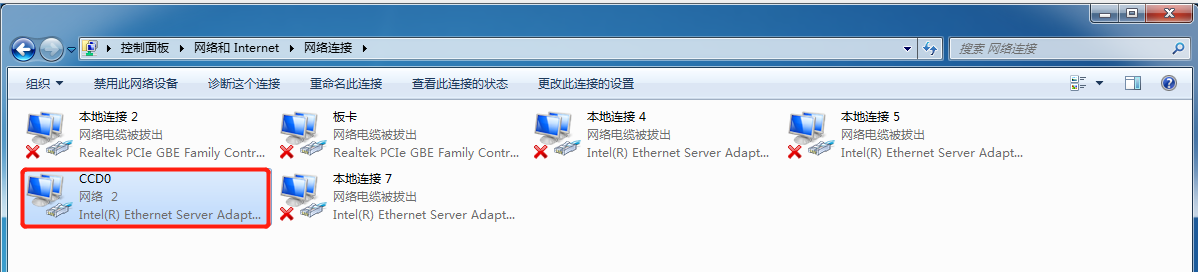

→將(jiang)有網(wang)(wang)絡的網(wang)(wang)線插入網(wang)(wang)口(kou)“CCD0”中，將(jiang)對(dui)應(ying)的網(wang)(wang)絡名(ming)稱修改為“CCD0”

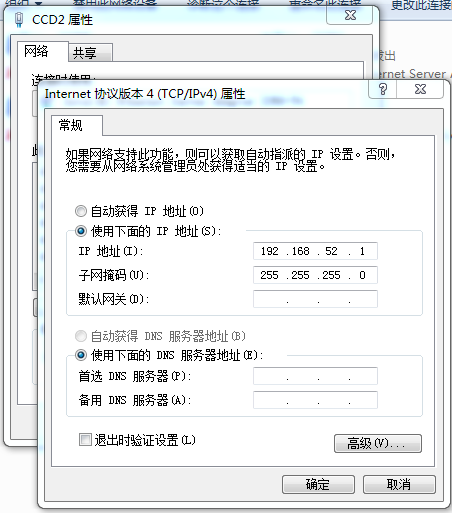

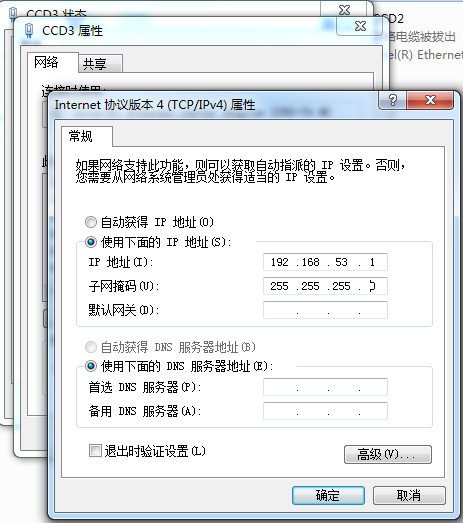

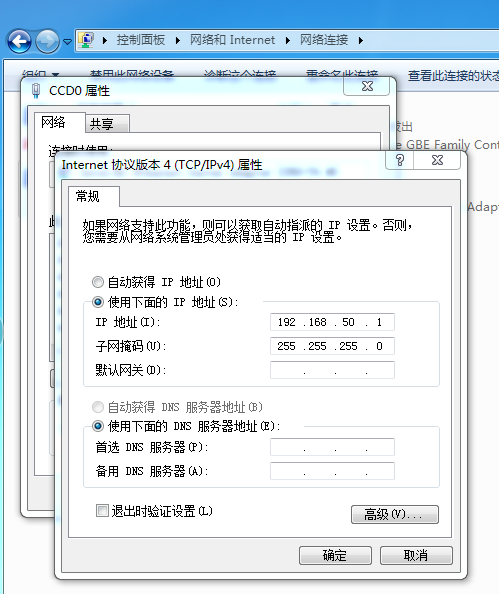

→右鍵點開“CCD0”的網絡屬性，修改相機的IP地址如下
修改完IP地(di)址后必(bi)須點“確定”關閉所有屬性窗(chuang)口，否則IP地(di)址不會保存

→重新點開“CCD0”的網絡屬性，修改網絡的配置

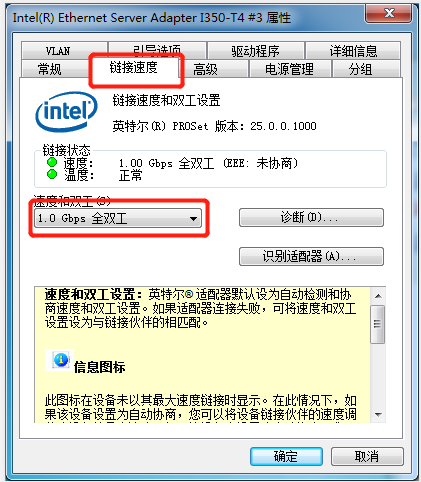

→將“鏈接速(su)(su)度(du)”選項卡中的“速(su)(su)度(du)和雙(shuang)工(gong)”屬性，修改(gai)為“1.0 Gbps全雙(shuang)工(gong)”

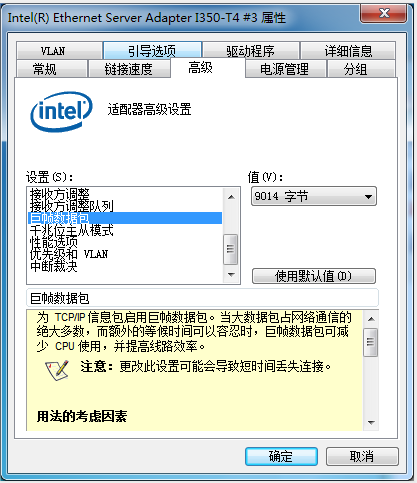

→將“高級(ji)”選(xuan)項卡中的“巨(ju)幀數(shu)據包”屬性，修改為“9014字節(jie)”

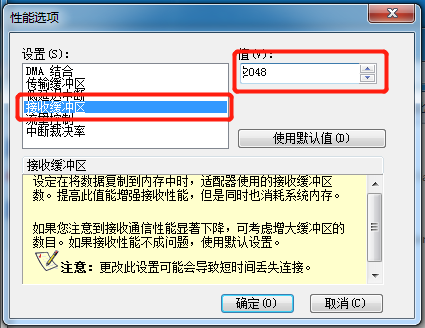

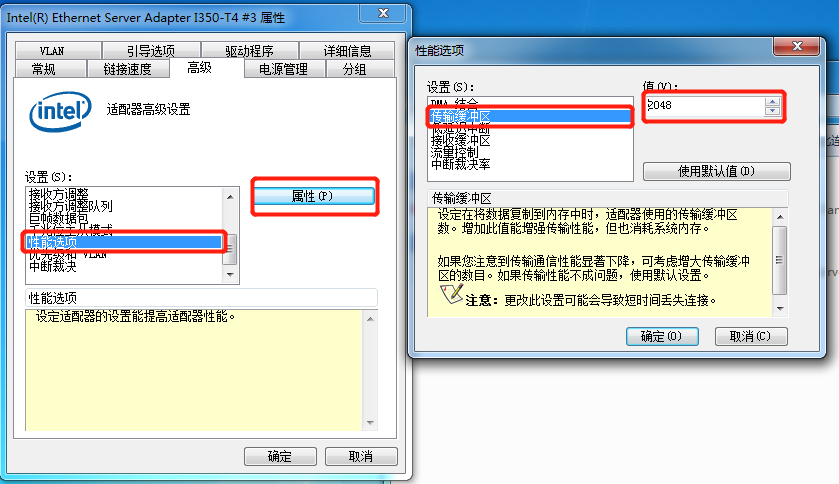

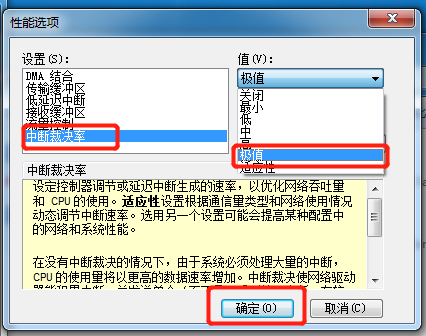

→點擊(ji)“高級(ji)”選項卡中的(de)“性能選項”，點擊(ji)屬性，將“傳輸緩沖(chong)區”的(de)值修改為(wei)最大(da)值，圖中最大(da)值為(wei)“2048”

→將“接收緩沖區(qu)”的值(zhi)修(xiu)改為(wei)最大值(zhi)，圖(tu)中最大值(zhi)為(wei)“2048”

→將(jiang)“中斷裁(cai)決率”的(de)值修改為(wei)“極值”，點擊“確定”

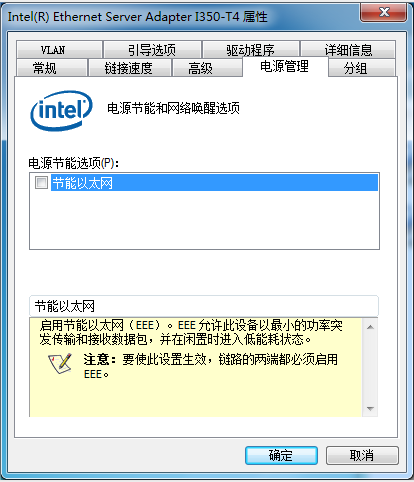

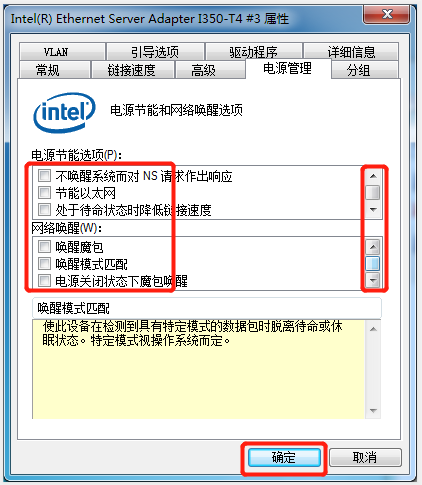

→將“電(dian)池管理”選(xuan)(xuan)項卡(ka)中(zhong)的所有勾選(xuan)(xuan)框(kuang)去掉勾選(xuan)(xuan)，注意滾動查(cha)看是否(fou)有隱藏選(xuan)(xuan)項，設(she)置完畢點擊“確(que)定(ding)”退出(chu)設(she)置

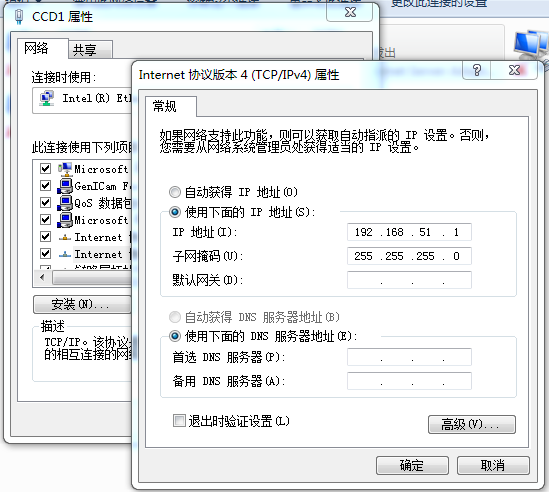

→同理設置其他相機的網絡屬性
相機(ji)設(she)置除了IP有差異，其他設(she)置都一致

→“電池(chi)管理”選項卡會有所(suo)差異(yi)，去(qu)掉勾選即可

?防火墻設置

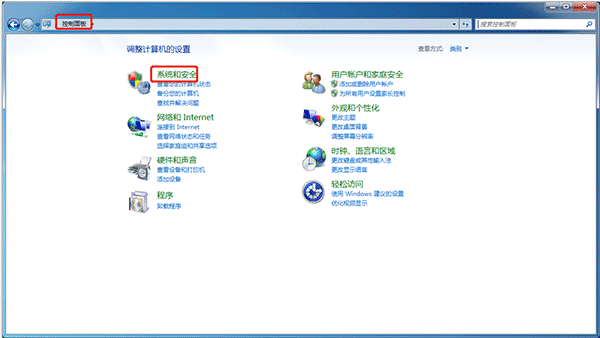

→打開“控制面板”

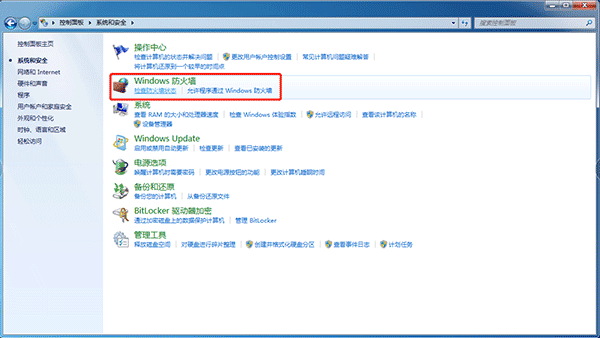

→打開“系統和安全”

→打開“Windows防火墻”

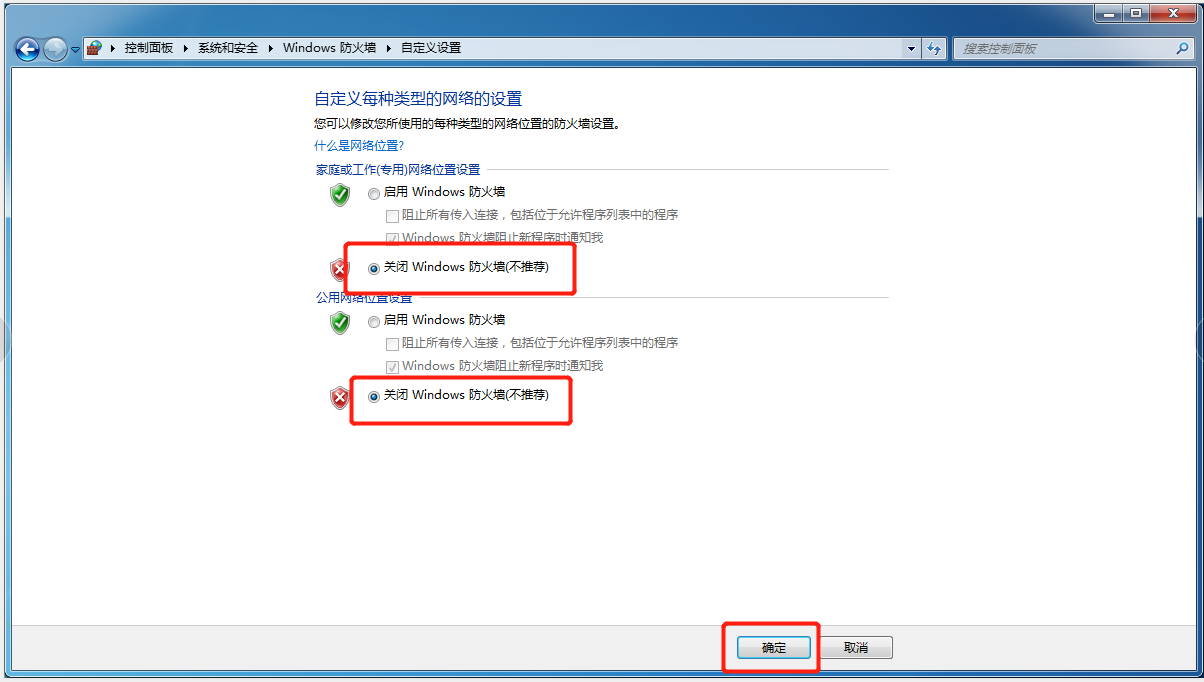

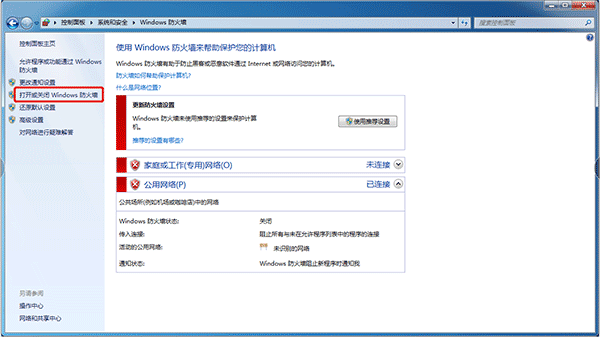

→點擊“打開或關(guan)閉Windows防火墻”

→點擊“關閉Windows防火墻”
→點擊“確認”退出

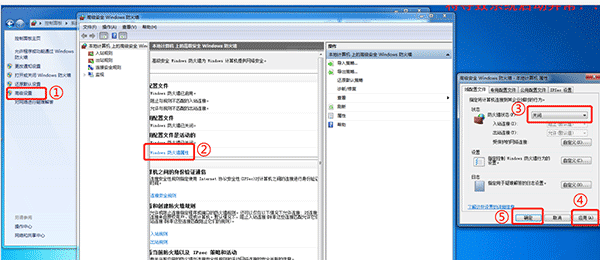

→點擊“高級設置”
→點擊“Windows defender 防火墻屬性”
→將“防火墻狀態”修改為“關閉”
→點擊“應用”
→點擊“確定”

?桌面整理

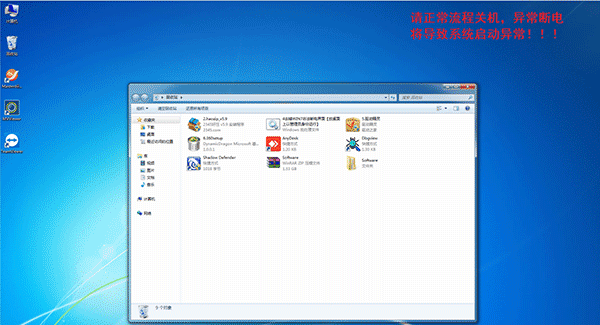

將不(bu)常(chang)用的(de)桌面(mian)圖標刪除并清空回收(shou)站，最終預(yu)留(liu)“計(ji)算機”、“回收(shou)站”、“視覺軟件”、“MVViewer”、“TeamViewer”等圖標。如果有9014運動控制卡(ka)，則保留(liu)9014運動控制卡(ka)Demo的(de)快(kuai)捷方式。

?測試項目程序

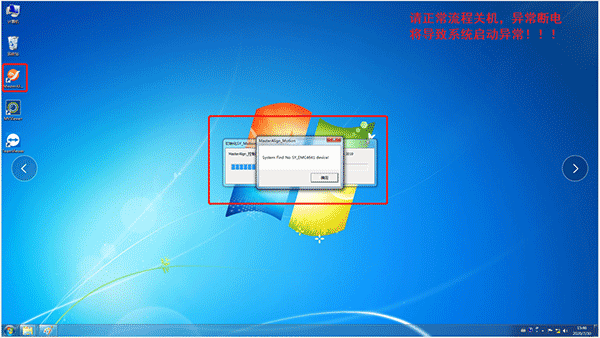

雙(shuang)擊打開(kai)桌面上(shang)的標準程序，當(dang)彈窗下(xia)列對話框時點擊“確定”

登錄后檢查光源控制器連接狀(zhuang)態

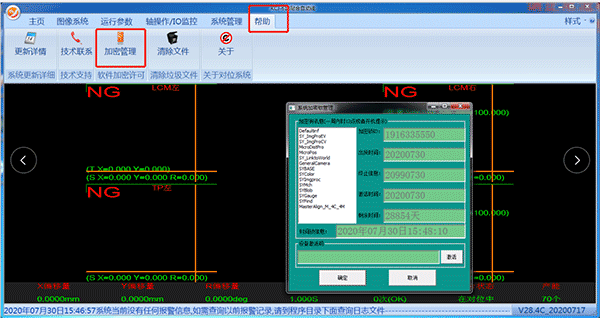

查看加密鎖信息

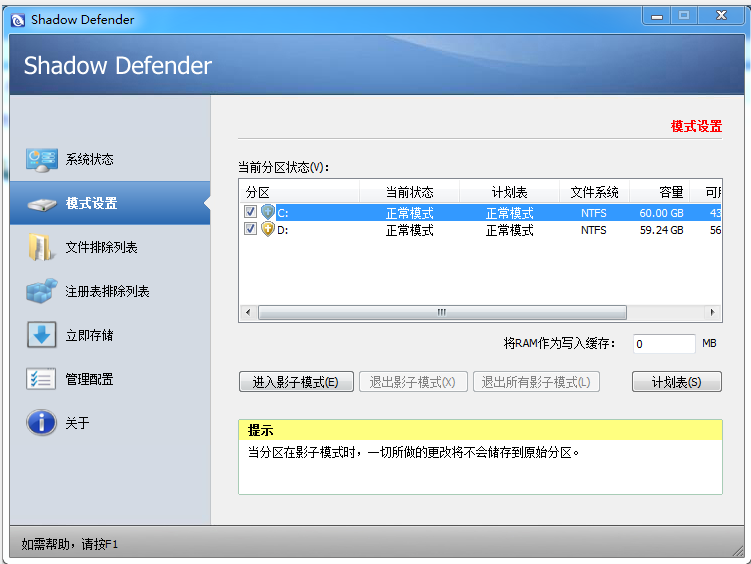

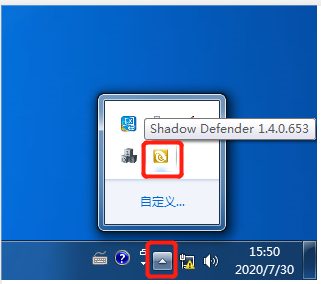

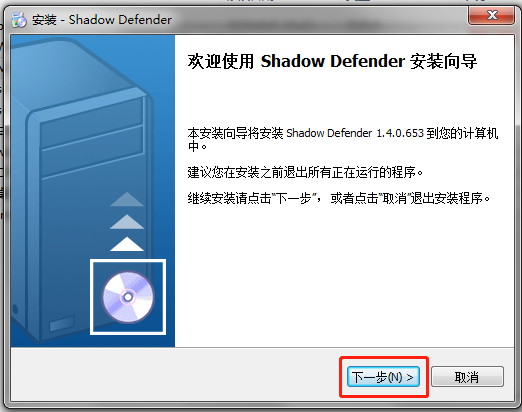

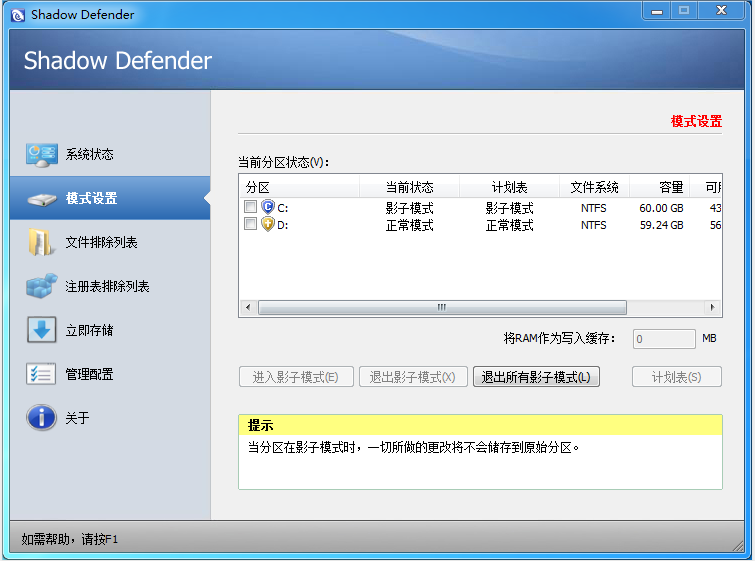

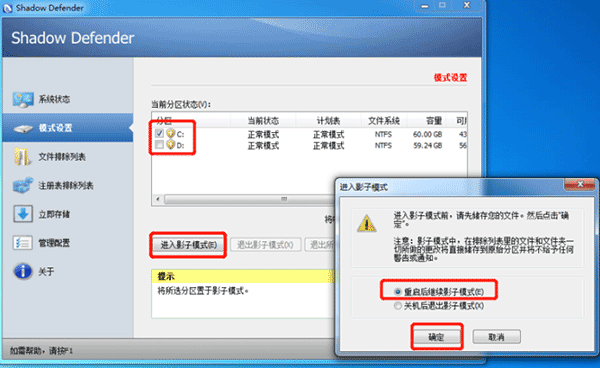

?開啟影子系統
→裝(zhuang)機(ji)后需(xu)重(zhong)啟工(gong)控機(ji)（否則不能打開影子系統）

→程序主界面如下

→只勾選C盤前的復(fu)選框

→點擊“進入影子模式”
→點擊“重啟后繼續影子模式”
→點擊“確定”

設置好后界面如(ru)下圖所示：

6.配置相機(ji)IP地(di)址

針對量產項目，客戶在尚未掌握自行配置相機IP地址的情況下，由裝機人員配置好相機IP地址。新項目或者技術需要過去調試的項目則不要求配置相機IP地址。
1)先給相機插上電源線和通訊線纜，等相機藍燈常亮后配置相機IP地址；

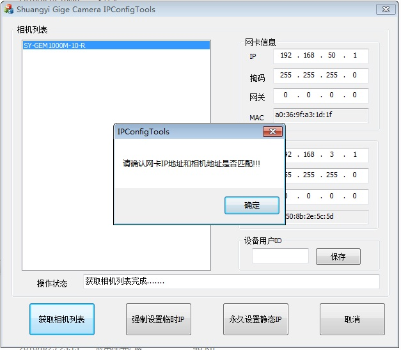

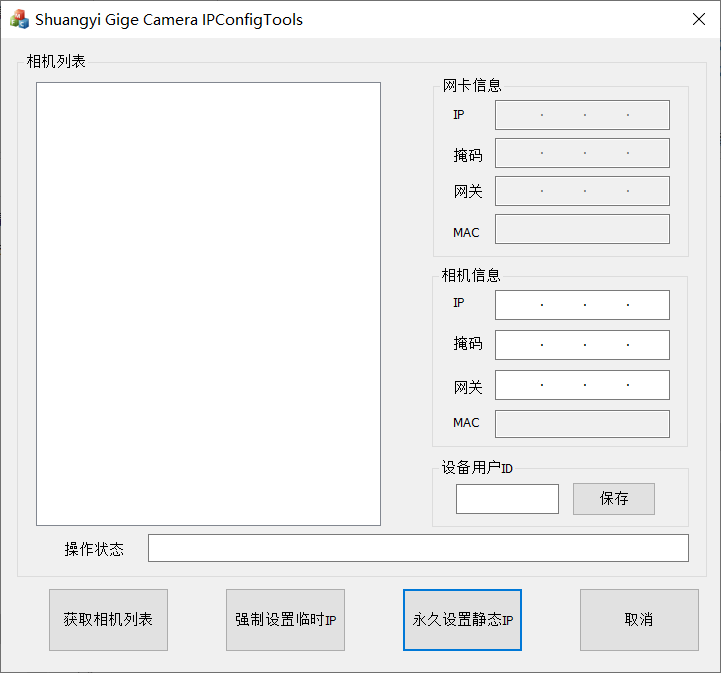

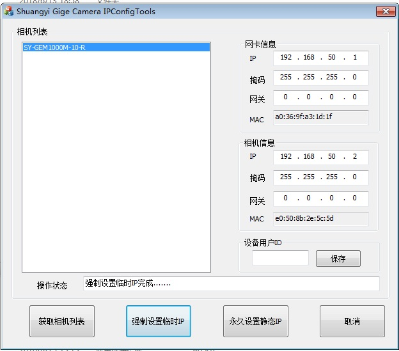

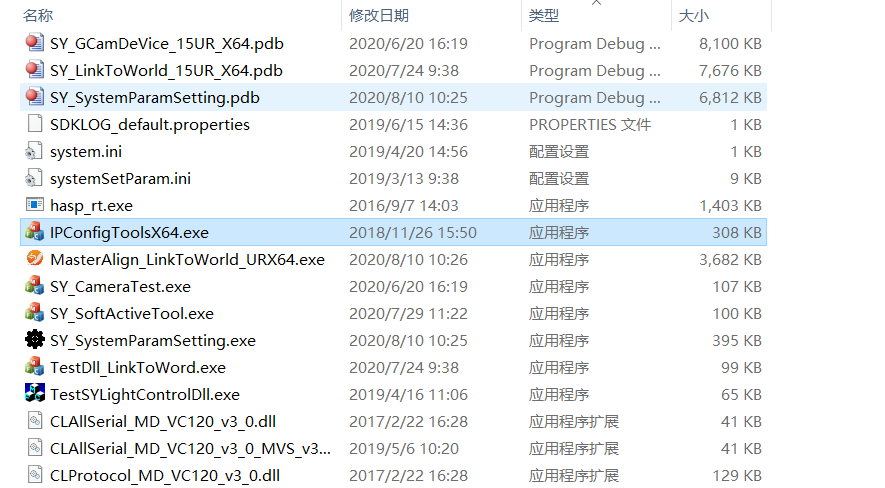

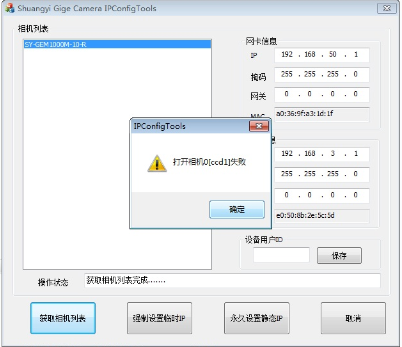

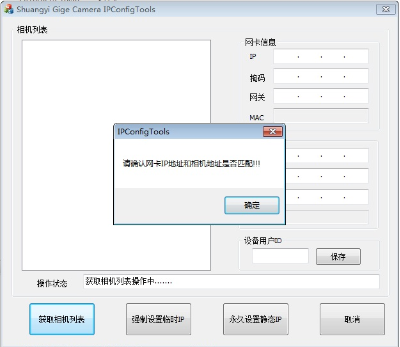

2)在程(cheng)序(xu)目(mu)錄打開(kai)相(xiang)機IP配置小(xiao)程(cheng)序(xu)：IPConfigTools.exe；

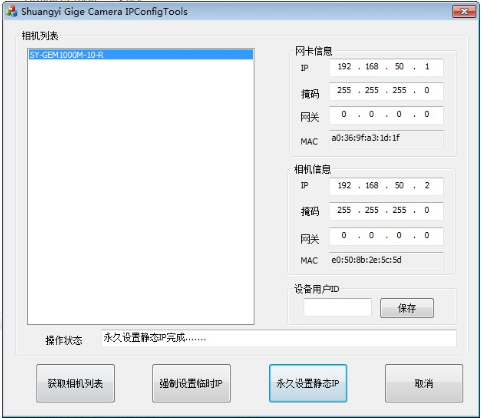

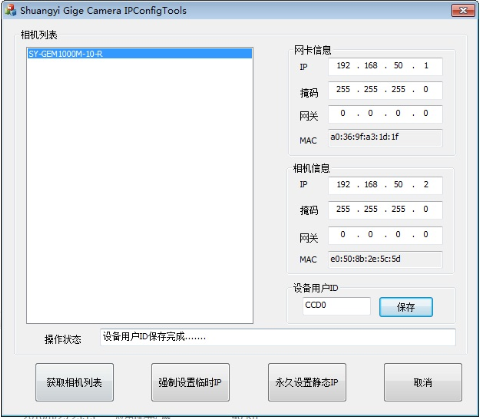

軟件界面如下圖：

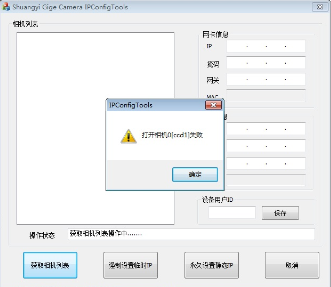

3)點(dian)擊“獲(huo)取相(xiang)機列表”，會彈出(chu)打開(kai)相(xiang)機失敗以及(ji)請確認(ren)網卡(ka)IP地(di)址和相(xiang)機地(di)址是否匹配。

4)雙擊列表中刷新(xin)出(chu)來的相機，同樣會(hui)彈出(chu)打開相機失敗(bai)以(yi)及(ji)請確認網卡IP地址(zhi)和相機地址(zhi)是(shi)否(fou)匹配。

5)填寫相(xiang)機IP地址(zhi)（默(mo)認192.168.50.2為(wei)CCD0，192.168.51.2為(wei)CCD1，以此類推(tui)），點擊強制設置臨時IP，系統會顯示強制設置臨時IP完成……

6)點擊永(yong)久(jiu)設置靜態(tai)IP，系統會顯(xian)示永(yong)久(jiu)設置靜態(tai)IP完成(cheng)……

7)在設(she)備用(yong)戶(hu)ID欄填寫相(xiang)機名稱，一般使用(yong)大寫CCD0～n命名。點擊保存(cun)，系統會(hui)顯示設(she)備用(yong)戶(hu)ID保存(cun)完成……

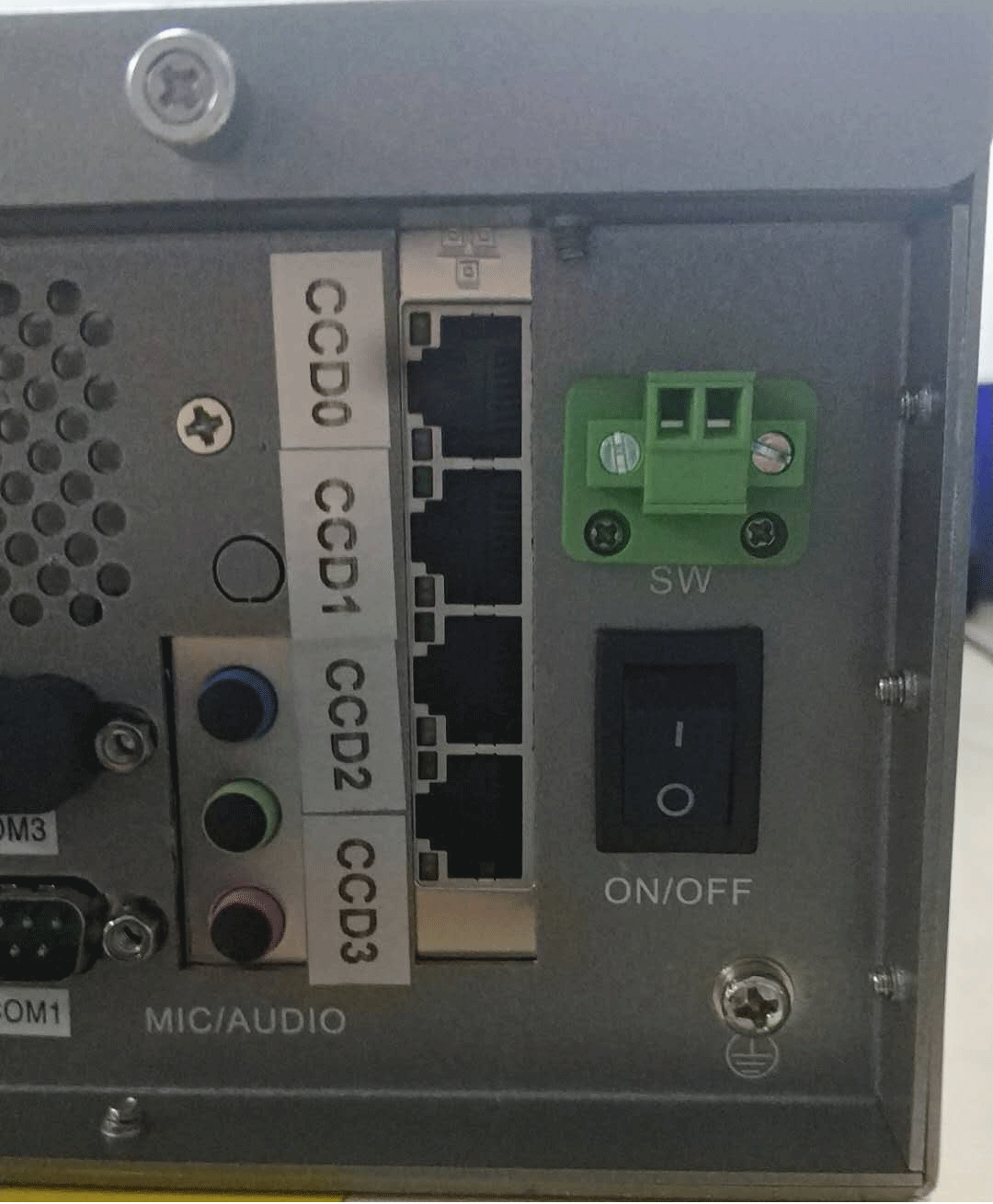

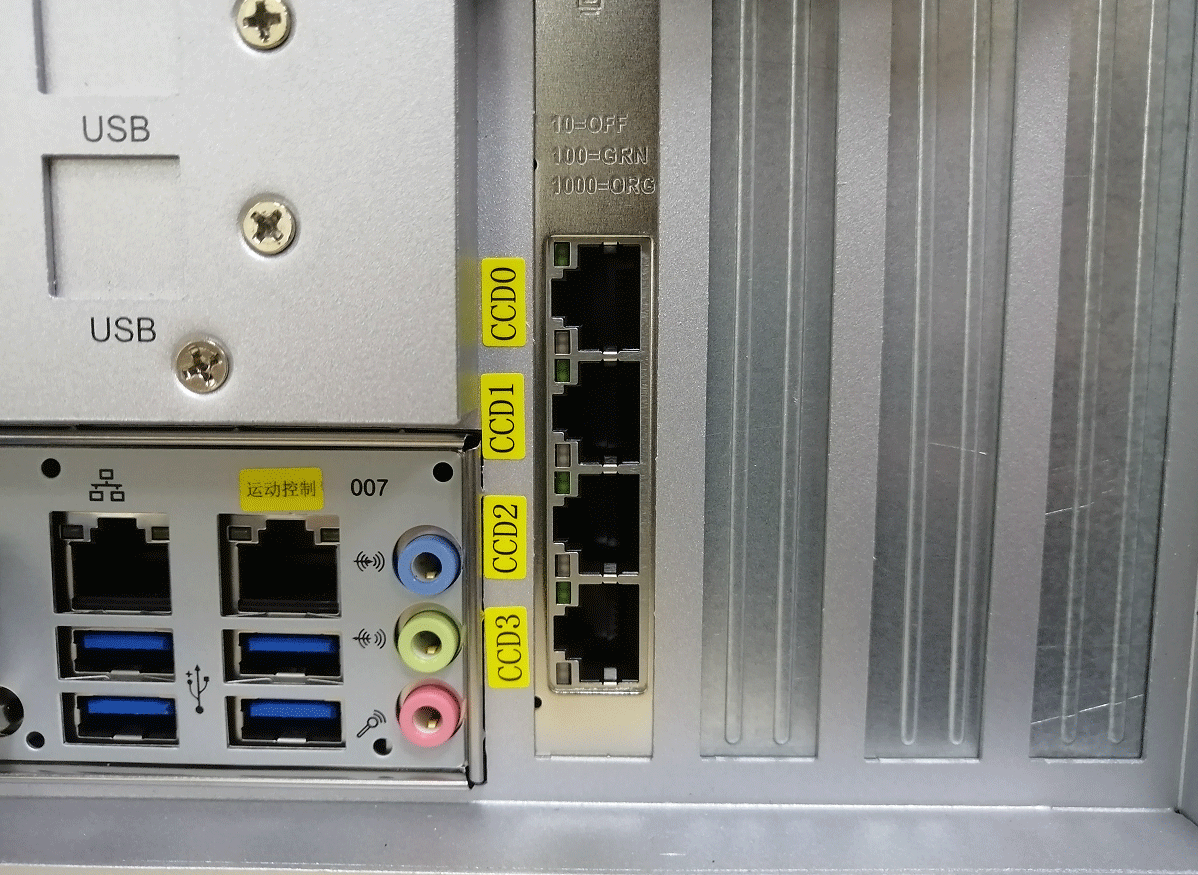

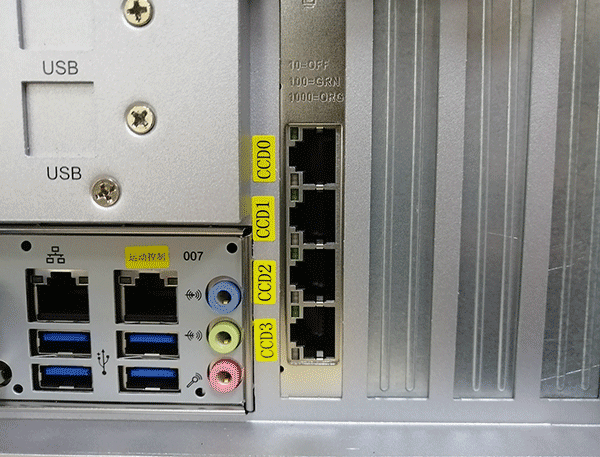

7.貼好工控機端口接線(xian)標簽

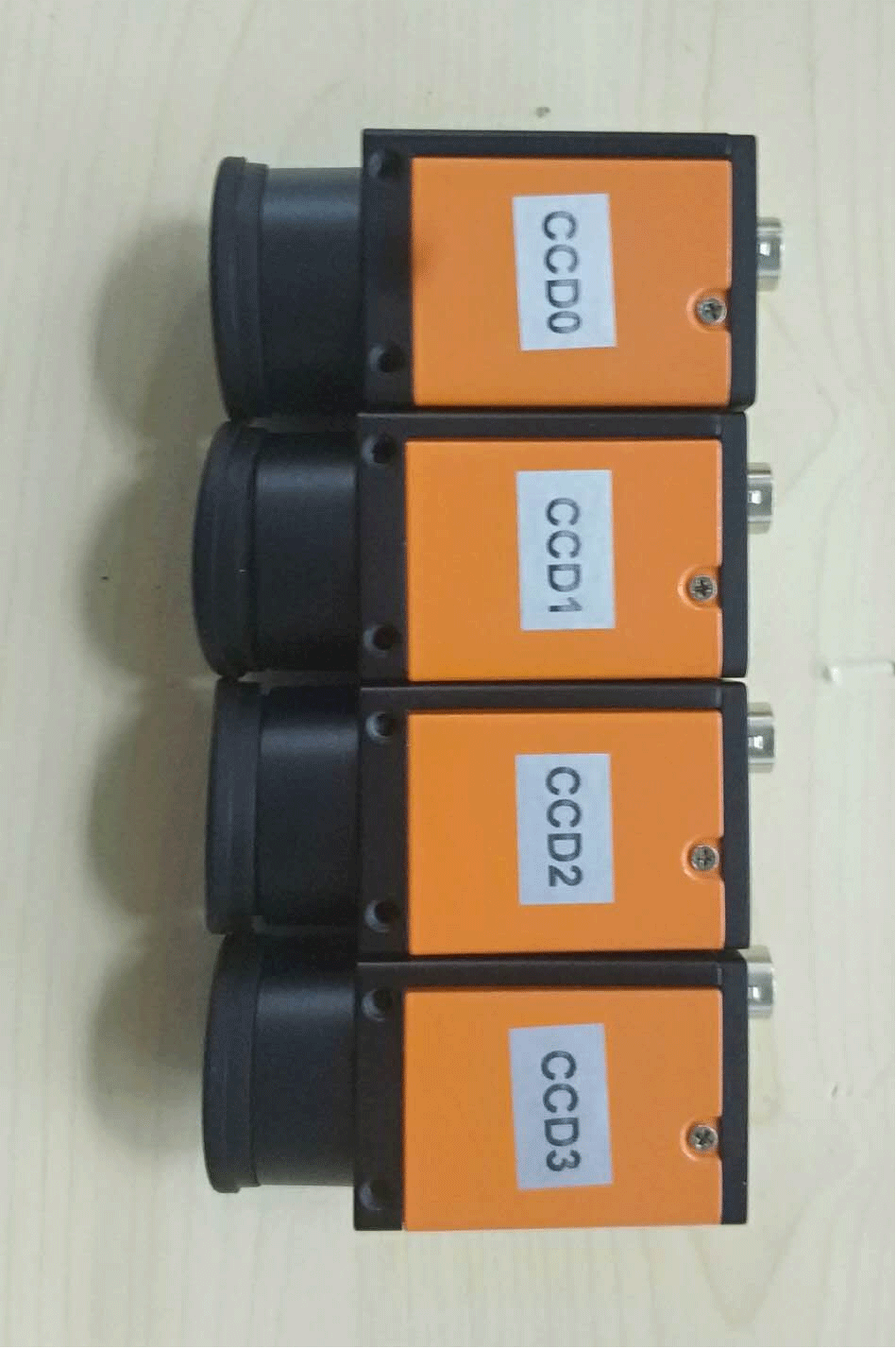

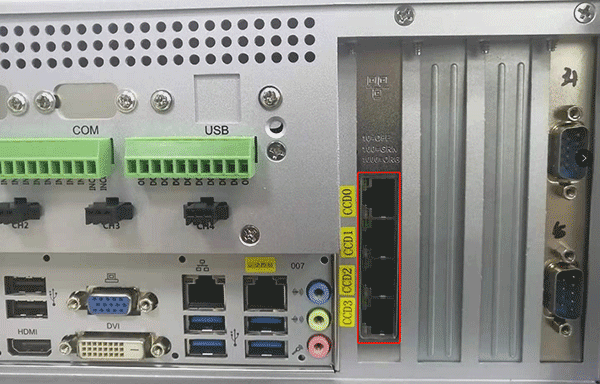

1，貼好CCD標簽；
有(you)幾顆相機便需要貼對應數量的(de)標(biao)簽；

2，貼好運動控制網口的接口標簽；
帶網(wang)(wang)口(kou)的(de)運動(dong)控制(zhi)應用，需(xu)要(yao)貼好(hao)運動(dong)控制(zhi)網(wang)(wang)口(kou)的(de)標簽，與實際設置的(de)運動(dong)控制(zhi)網(wang)(wang)口(kou)IP地址相對應。

4，如有外接的光源控制器，則需要貼好光源控制器通訊的COM口標簽；
   無特殊要求，一般默認使用COM1作為光源控制器的通訊接口。


裝機流程結束！
