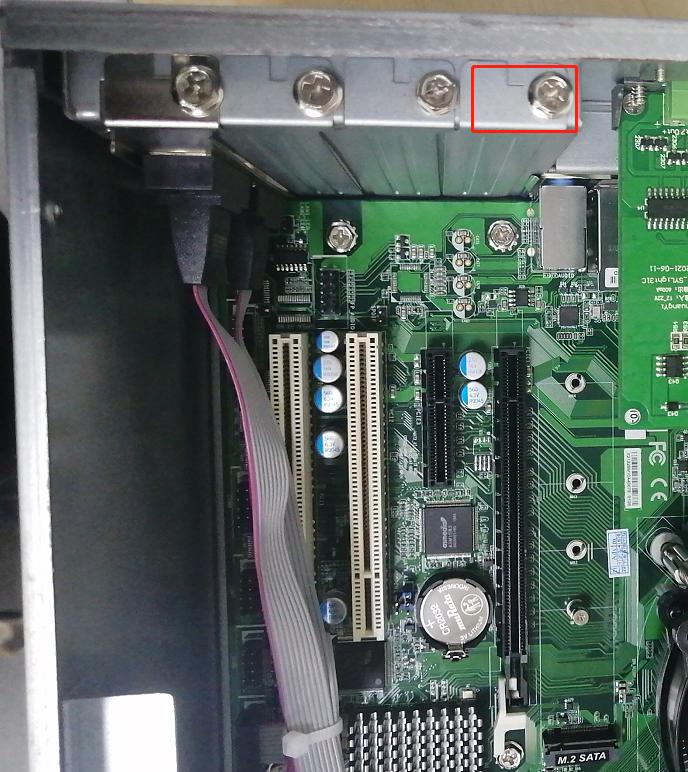

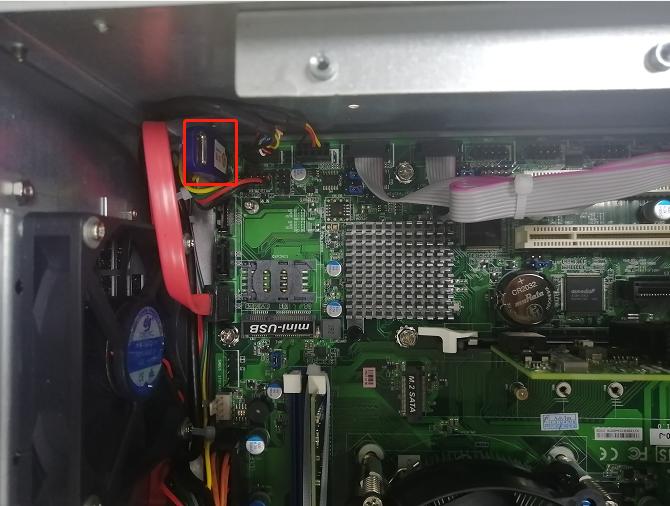

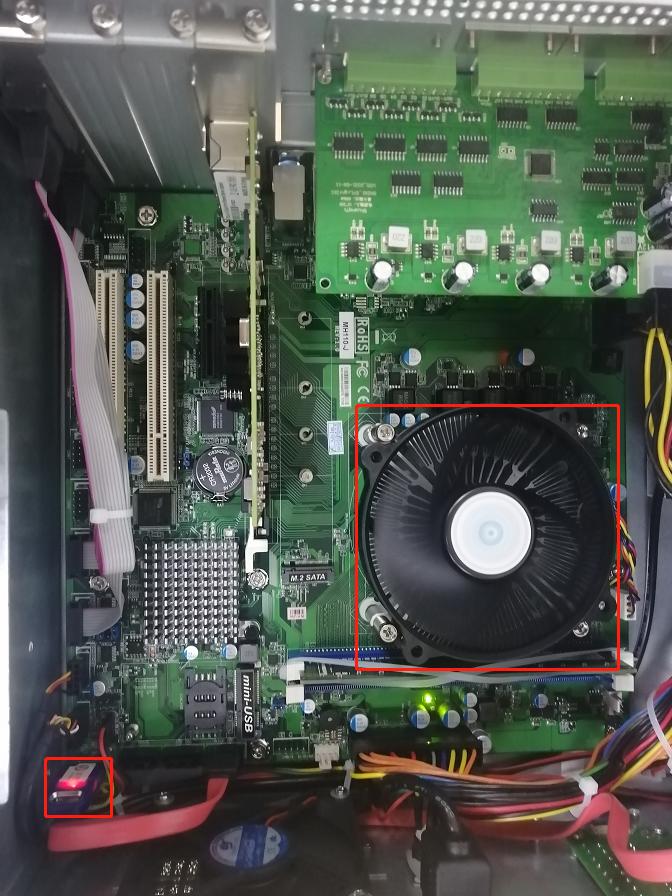

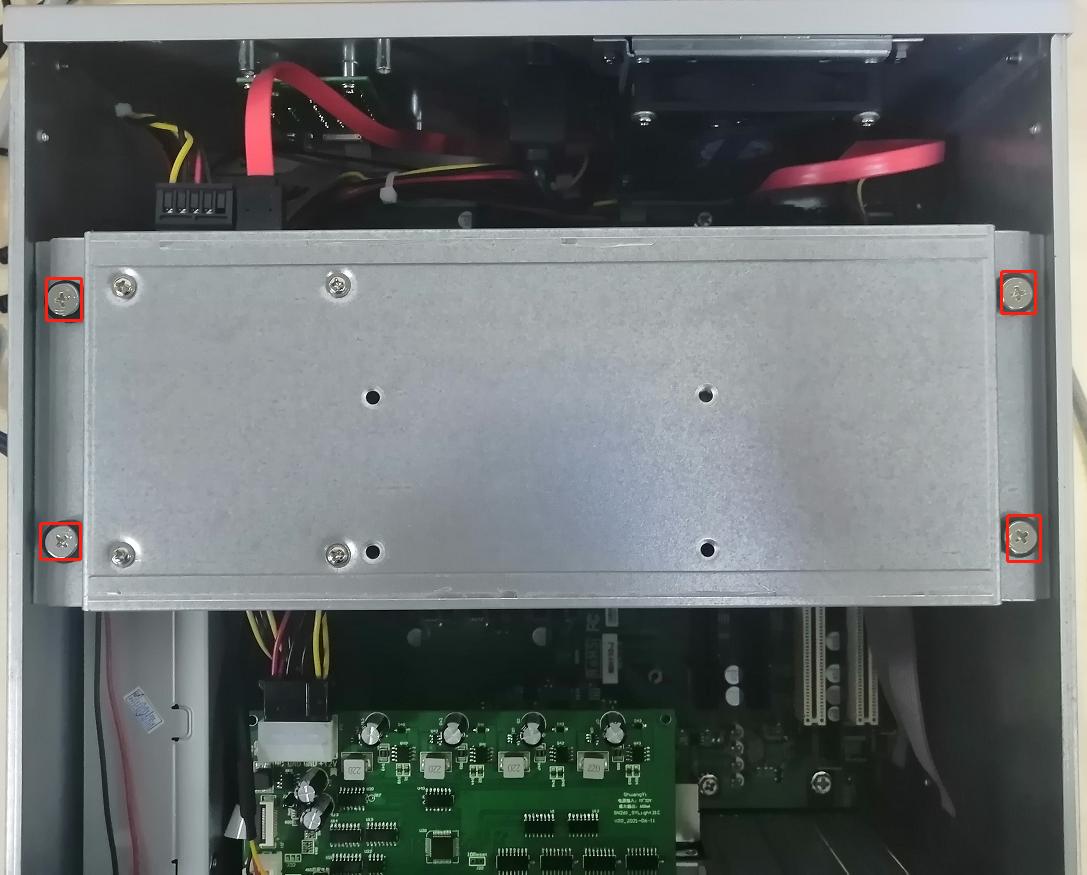

二．軟件

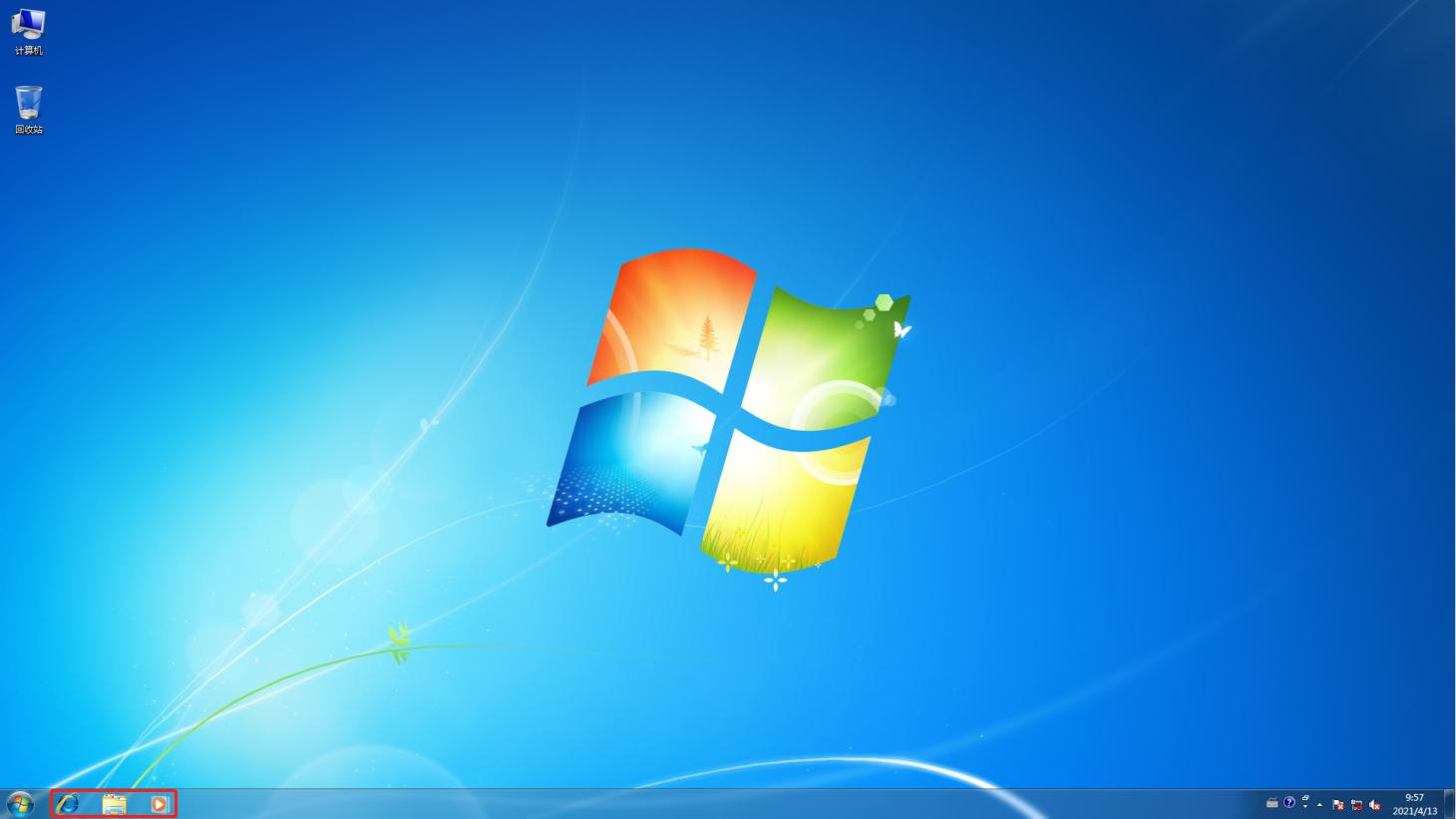

1. 清理桌面

將桌面(mian)和任務(wu)欄上不需要(yao)的圖(tu)標(biao)刪除(chu)掉。只需要(yao)“此電腦”，“回收站”。

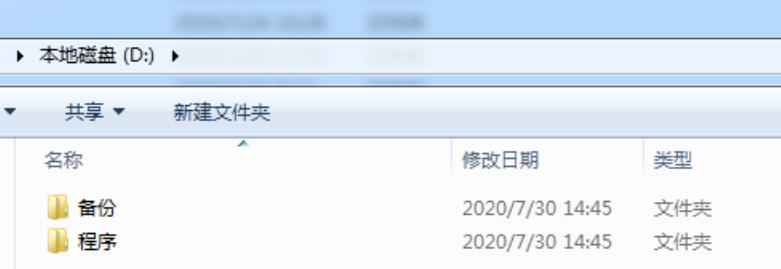

2. D盤準備

在D盤新建兩個文(wen)件夾，分(fen)別叫“備份”和“程序”。

3. 拷貝文件

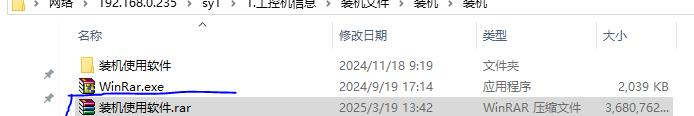

將U盤中(zhong)的“裝機使用軟件.rar”壓縮(suo)包文(wen)件拷貝(bei)至“備份”文(wen)件夾中(zhong)

將程序(xu)壓縮包(bao)拷貝到程序(xu)文件夾

4. 解壓文件

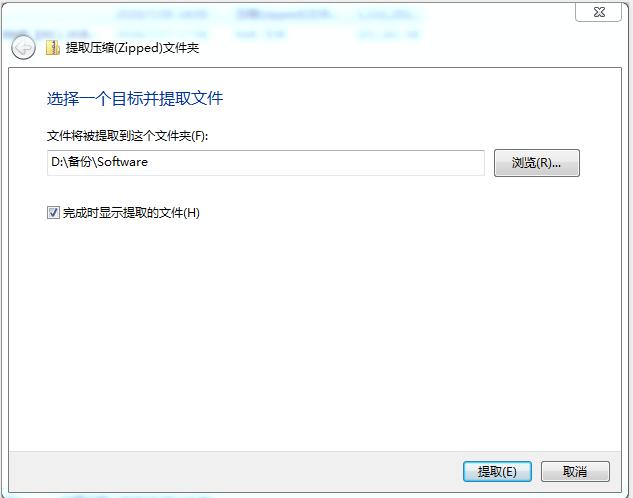

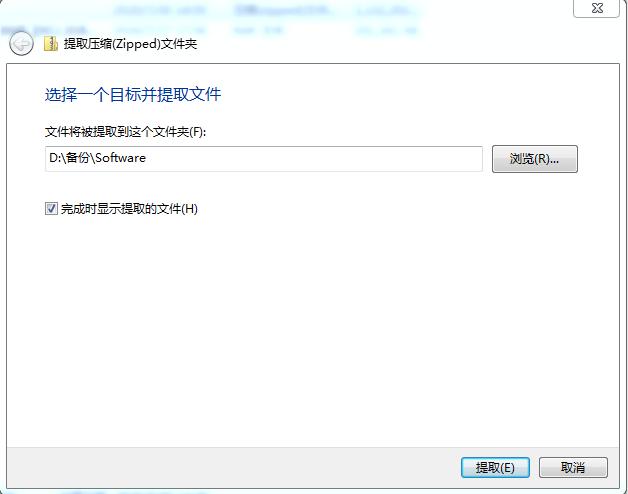

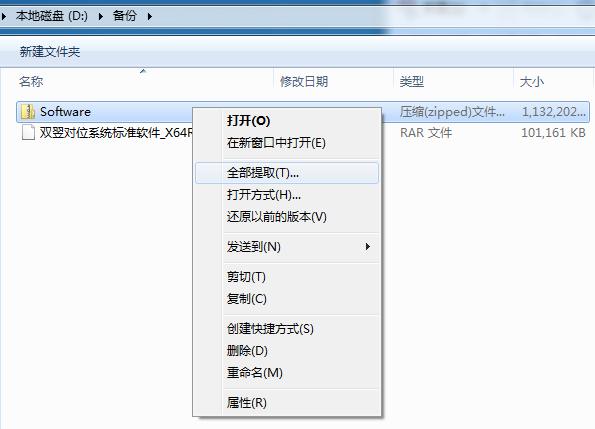

在備(bei)份(fen)文件夾中(zhong)右鍵單擊(ji)裝機(ji)(ji)使(shi)用軟件.rar，選擇“全部提(ti)取(qu)（T）...”，彈出的對話框點擊(ji)“提(ti)取(qu)”。也可(ke)以(yi)先(xian)安(an)裝解(jie)壓工(gong)具，在解(jie)壓“裝機(ji)(ji)使(shi)用軟件.rar”。

5. 安裝程序

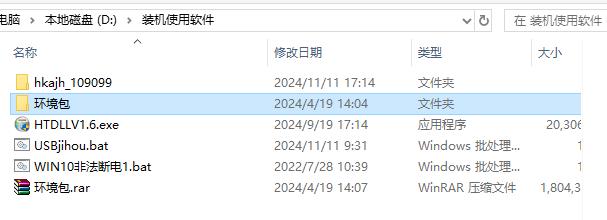

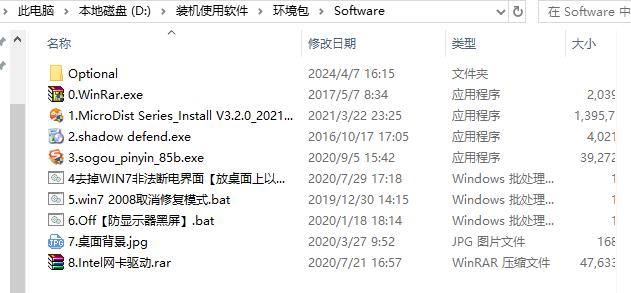

打開D:\裝機使用軟件\環(huan)境(jing)包\Software文件夾。依次安裝需要的程序。

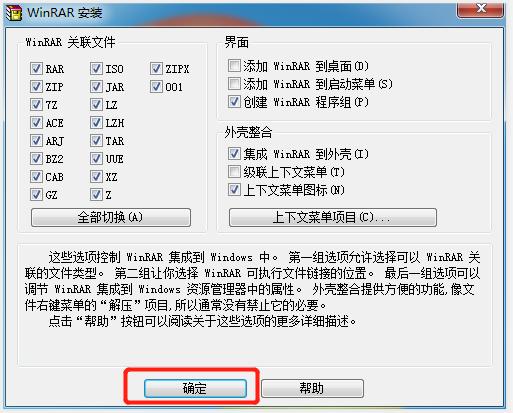

①安裝解壓工具。

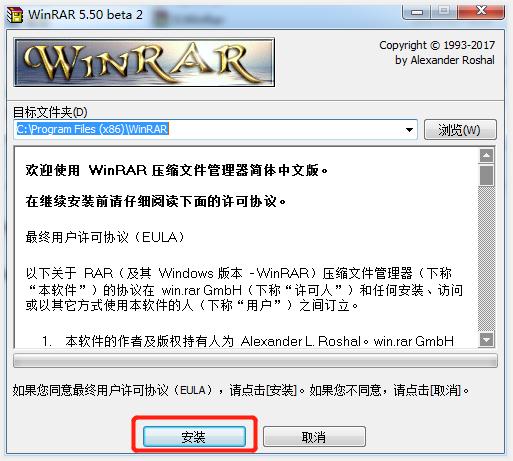

雙擊打(da)開“0.WinRar”程(cheng)序安裝包。

點擊“安裝”

→“確定”

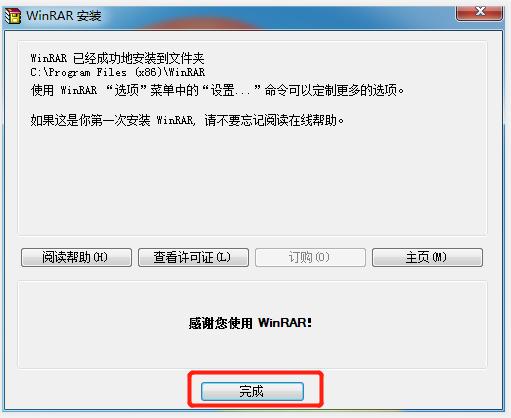

→“完成”。

②安裝雙翌安裝包。

雙擊打開“1.MicroDist Series_Install V3.2.0.exe”程序(xu)安裝包。

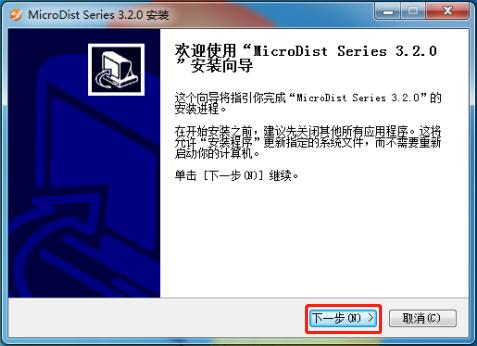

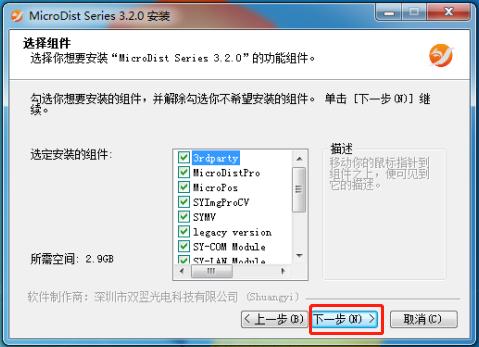

點擊“下一步”

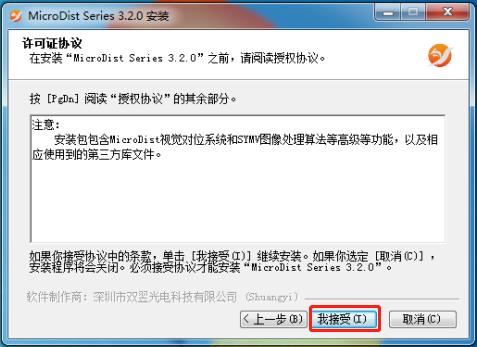

→“我接受”

→“下一步”

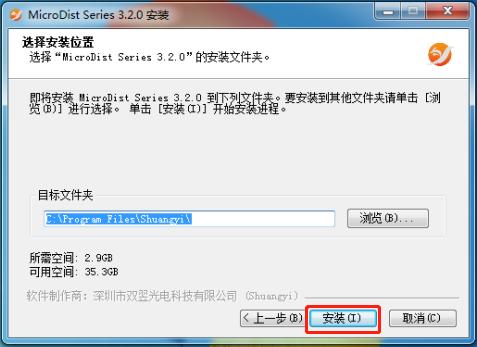

→“安裝(zhuang)”，等待安裝(zhuang)完成。

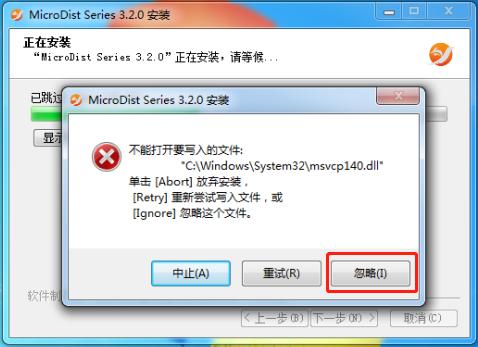

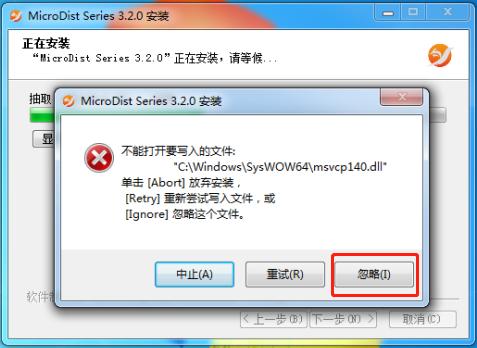

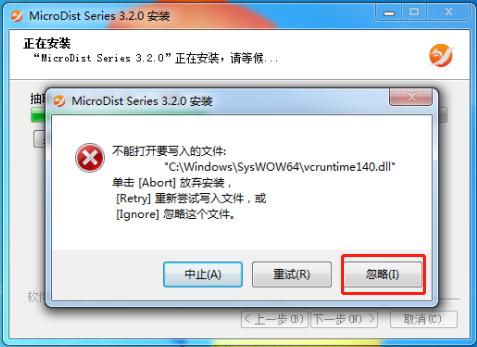

→如果出現錯誤提示點擊“忽略”。

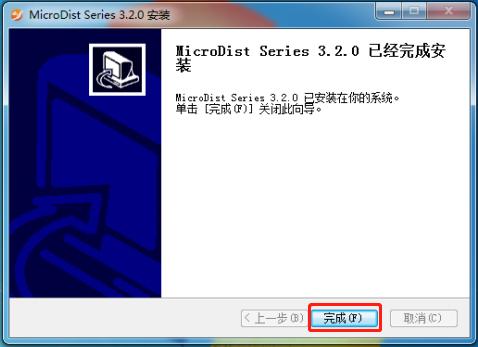

→“完成”。

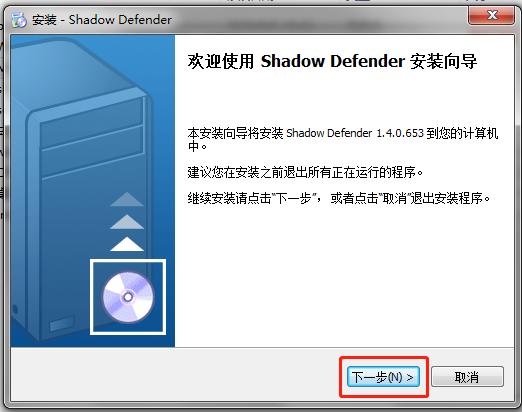

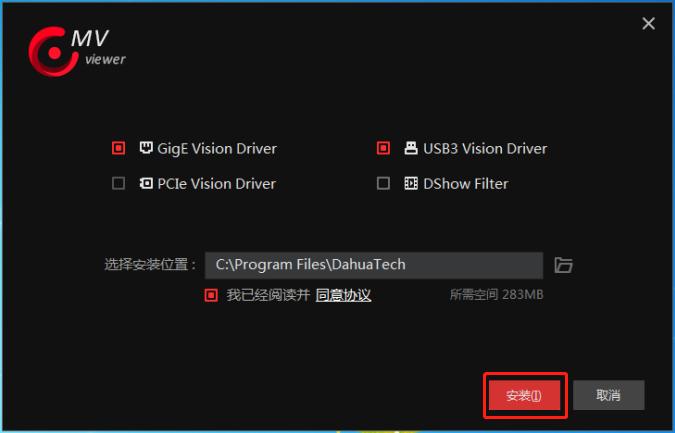

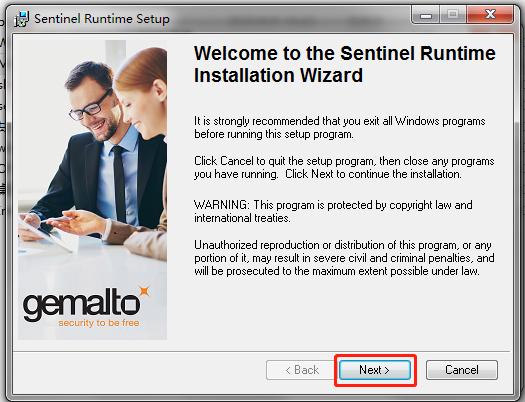

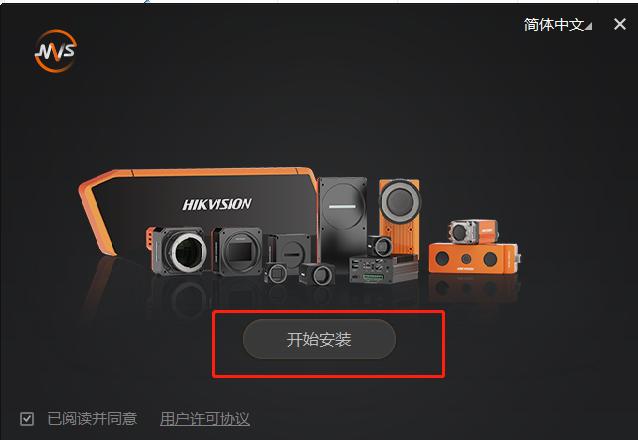

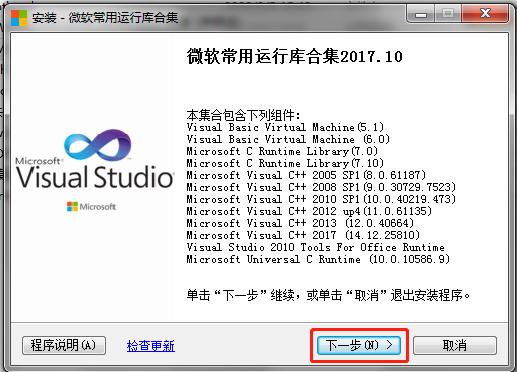

隨后將依次彈出(chu)以(yi)下五個對話(hua)框，根據圖中(zhong)紅框指(zhi)示依次進行安裝。

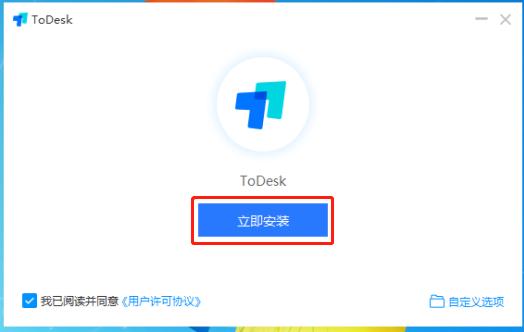

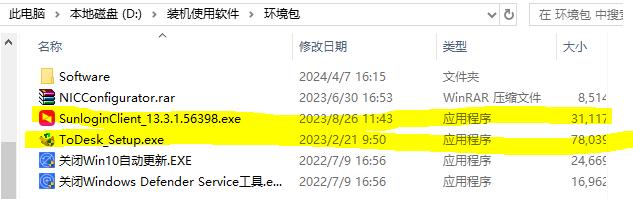

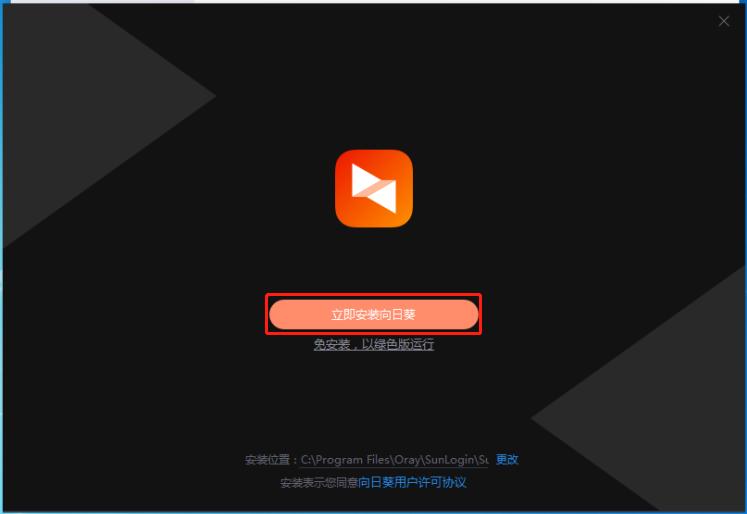

安(an)裝(zhuang)“ToDesk”和“向日葵”時要安(an)裝(zhuang)最新版(ban)本的(de)在“D:\裝(zhuang)機使用軟件\環境包(bao)”路徑下(xia)

③安裝輸入法。（可以不安裝）

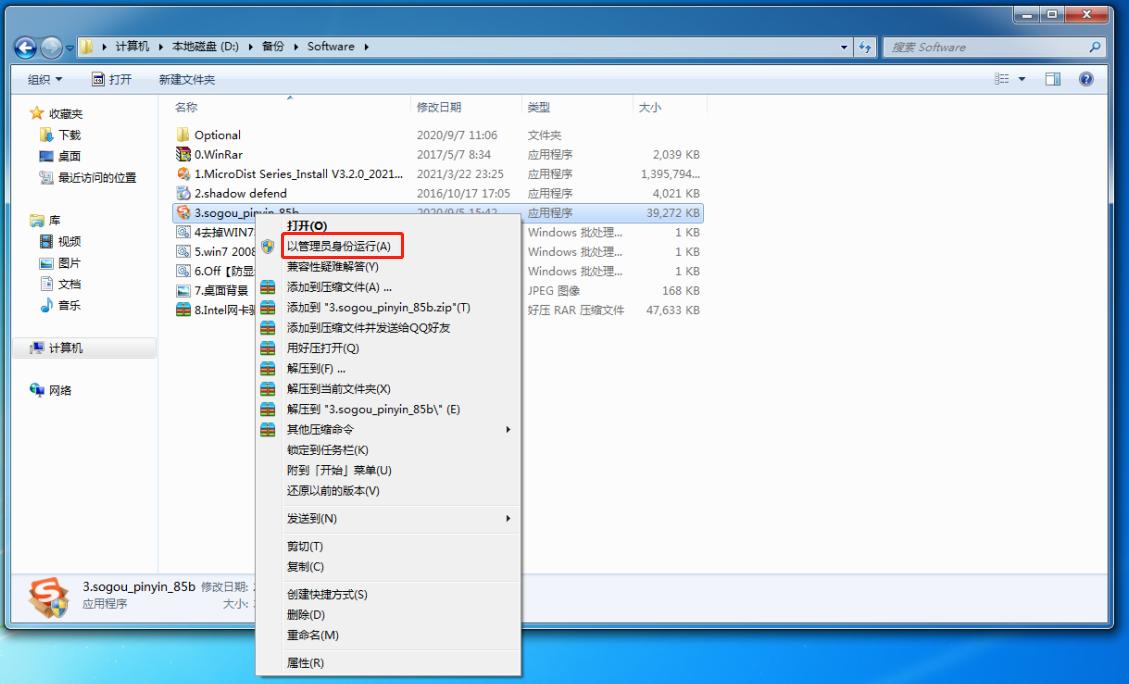

右(you)鍵單擊(ji)“3.sogou_pinyin_85b.exe”程序安裝包。

點(dian)擊(ji)“以管理員身(shen)份運行”

④取消非法斷電異常修復（win7系統安裝）

將文件“4去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”拷貝到桌面。

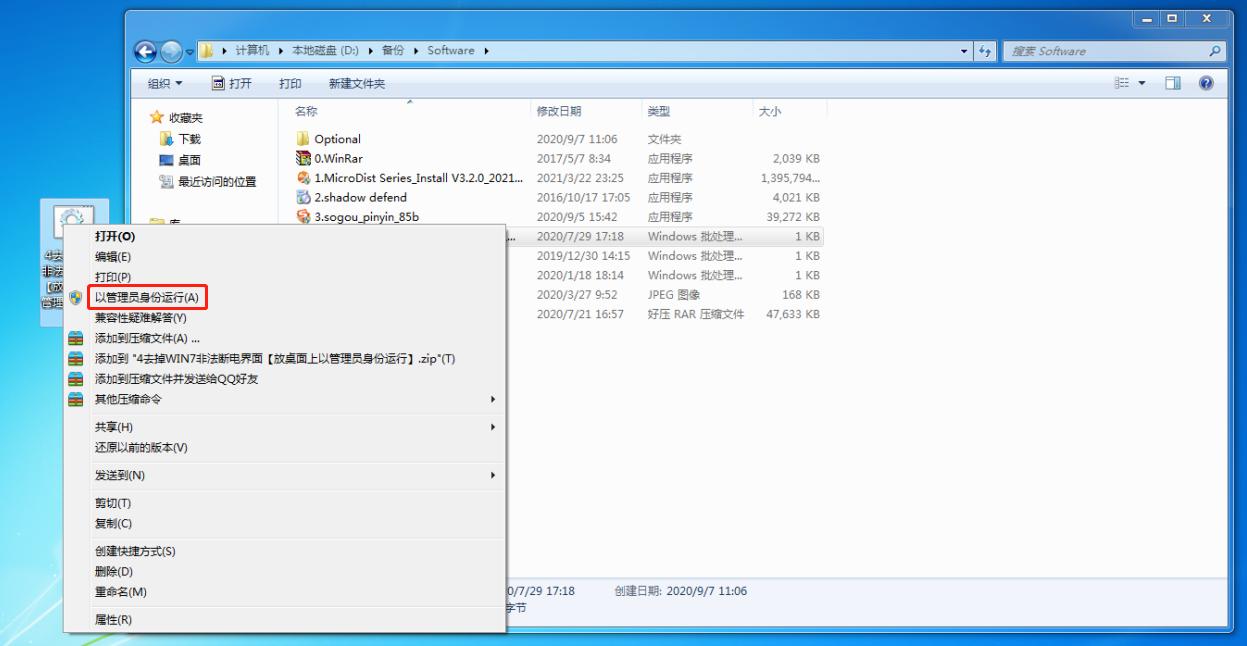

右鍵單擊“4去掉WIN7非法斷(duan)電界面【放桌面上(shang)以管理員身份運行】.bat”文件。

點擊“以管理員身份運行”，等(deng)待提示“操作成功完成”，刪除文(wen)件 。

⑤取消開機修復（win7系統安裝）

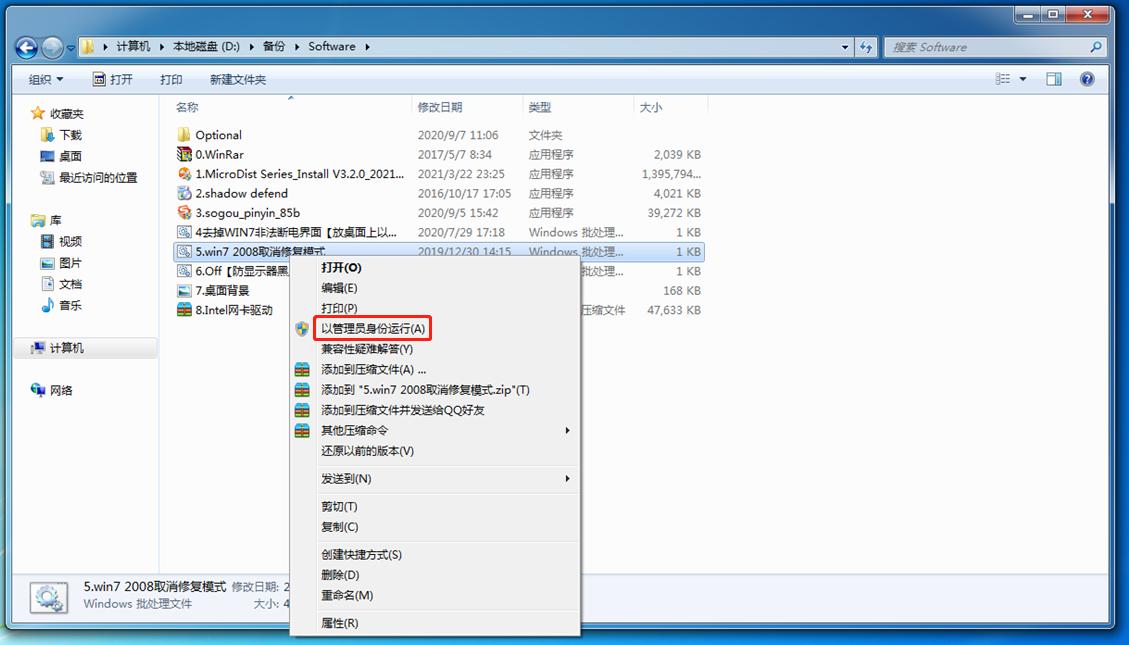

右(you)鍵單擊文件“5.win7 2008取消修復(fu)模式.bat”。

點擊“以管理員身份運行”，控(kong)制(zhi)臺(tai)程序會一閃(shan)而逝，操作完成。

⑥設置防黑屏（win7系統安裝）

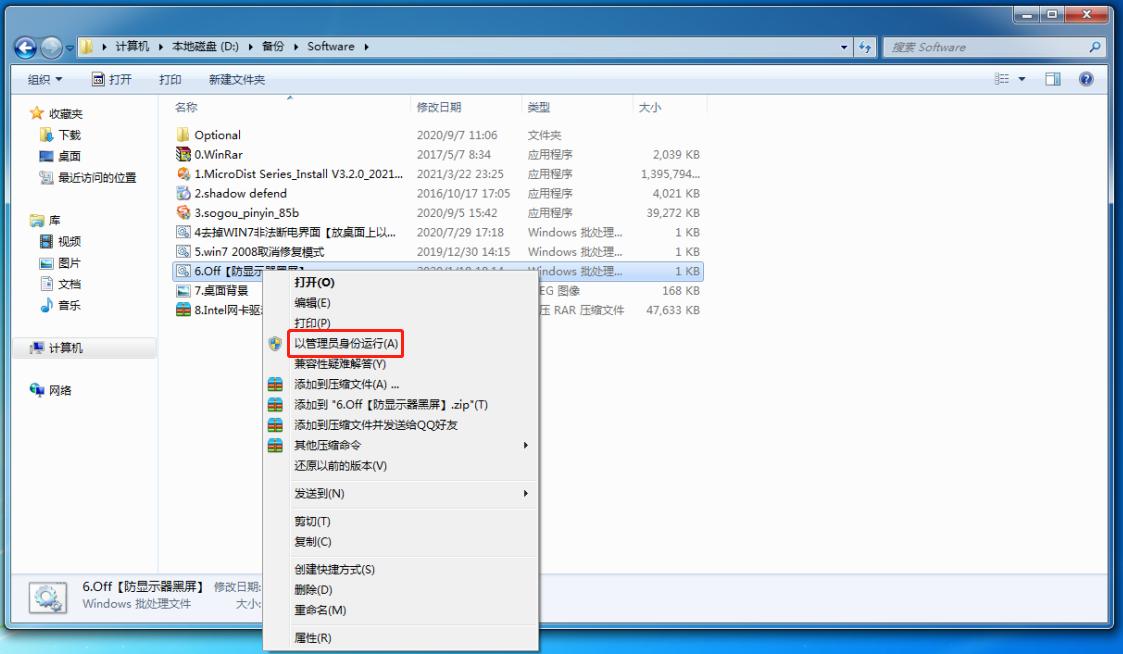

右鍵單(dan)擊文件“6.Off【防顯(xian)示器黑屏】.bat”。

點擊“以管理員身份運行”，控制(zhi)臺程序會一閃而逝，操作完成。

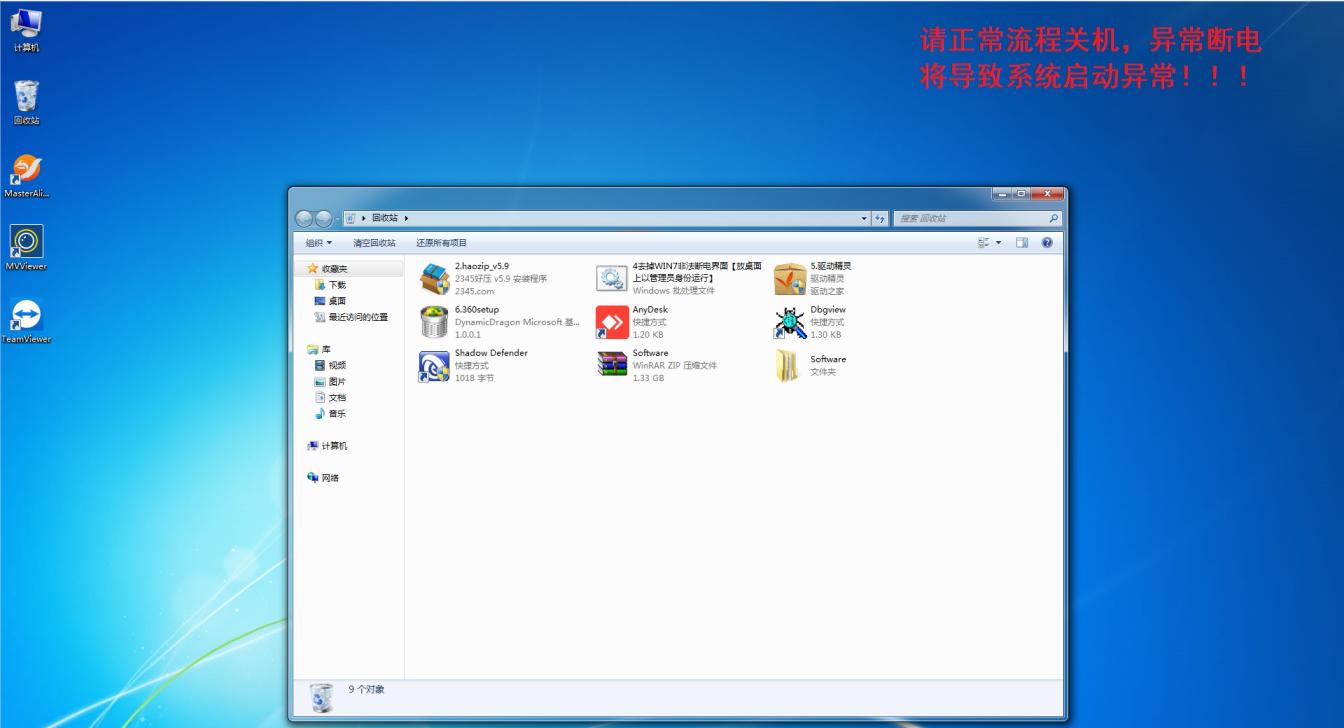

⑦修改桌面背景

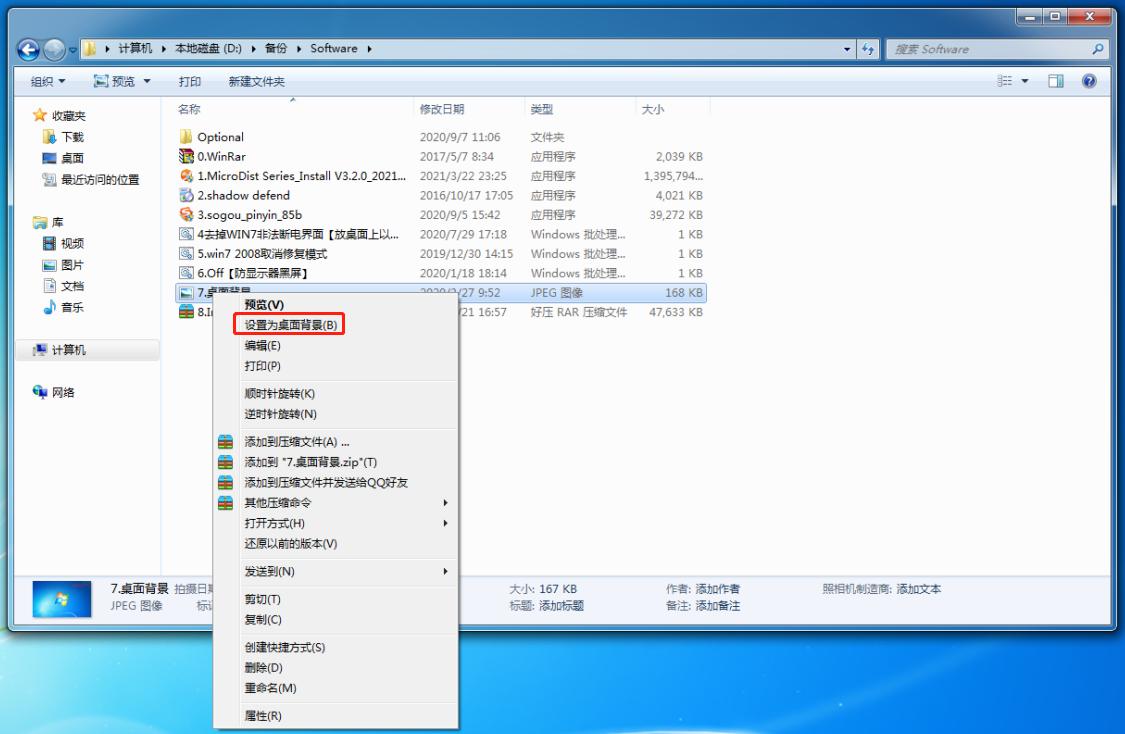

右(you)鍵單擊文件“7.桌面背(bei)景.jpg”。點擊“設(she)置為桌面背(bei)景”。

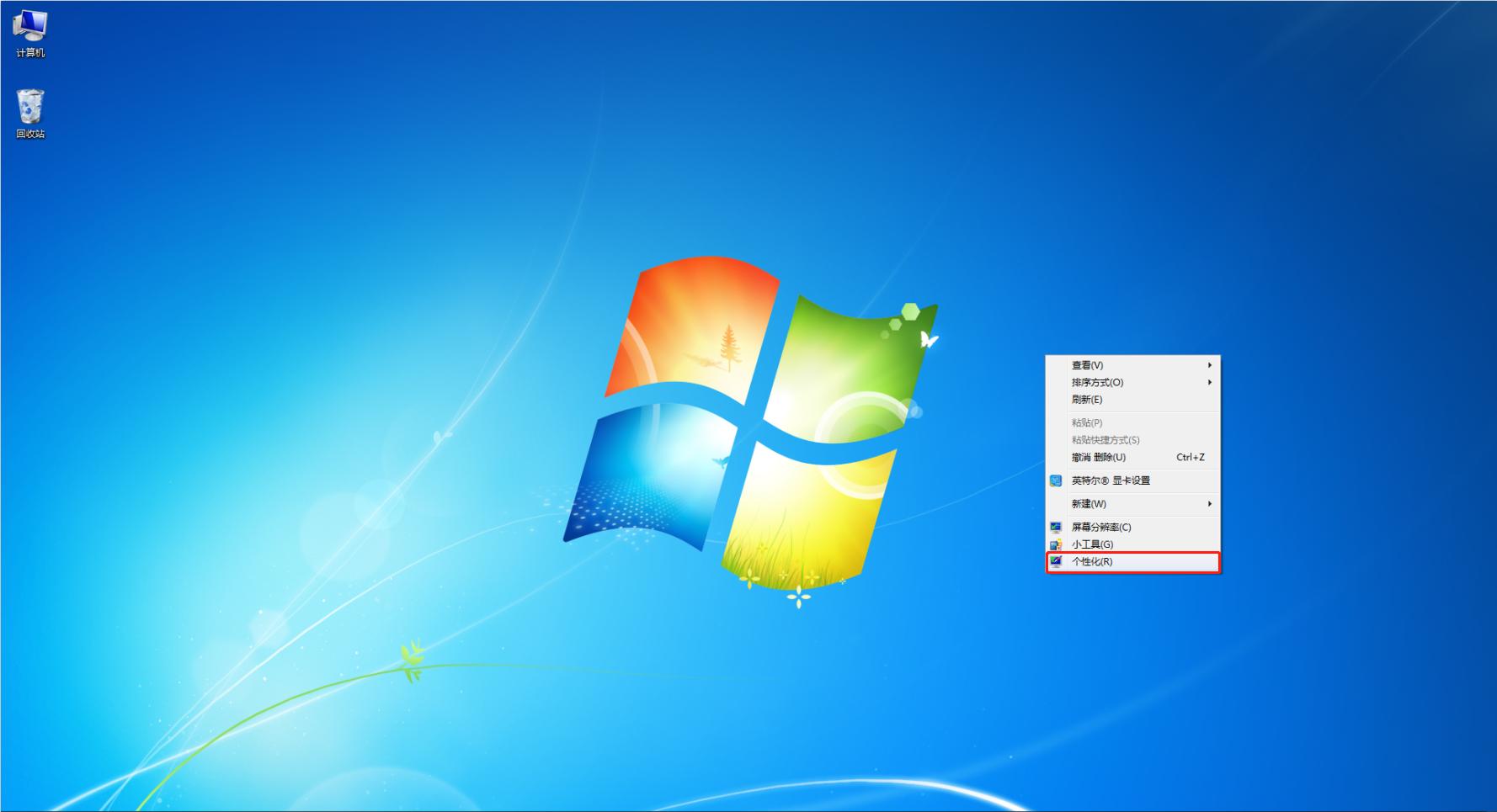

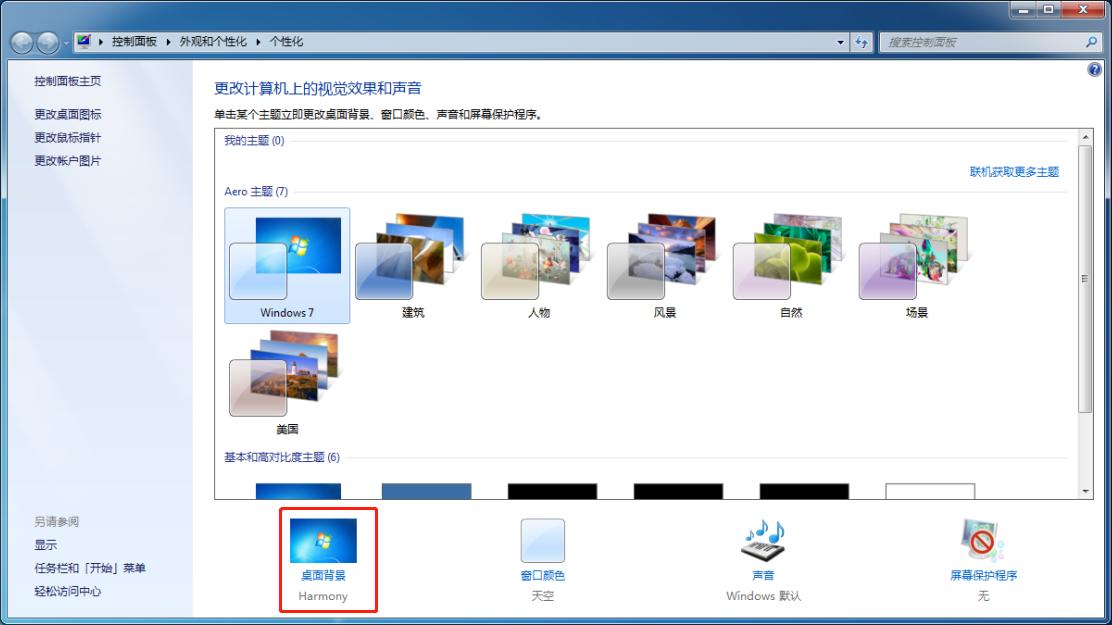

回(hui)到桌(zhuo)面，在桌(zhuo)面空白區(qu)域右擊。點擊“個性化”。

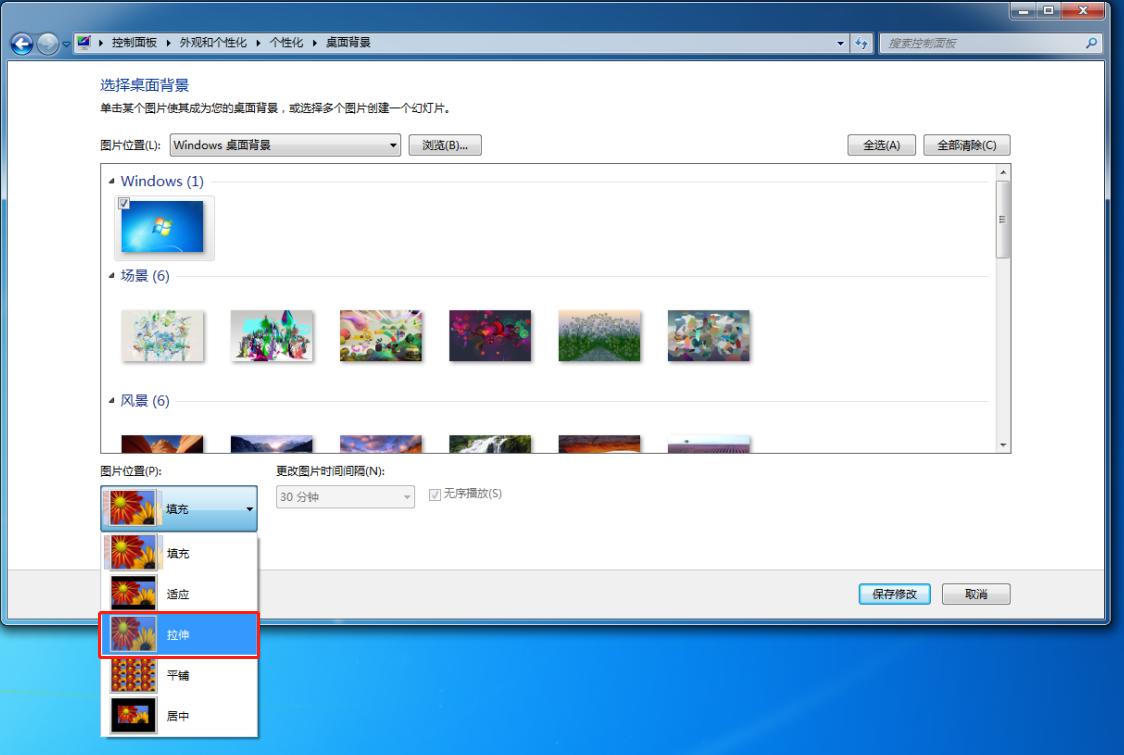

在個性窗口中，點擊“桌面背景”

在(zai)“圖片位置(zhi)”選項中(zhong)選擇“拉(la)伸”

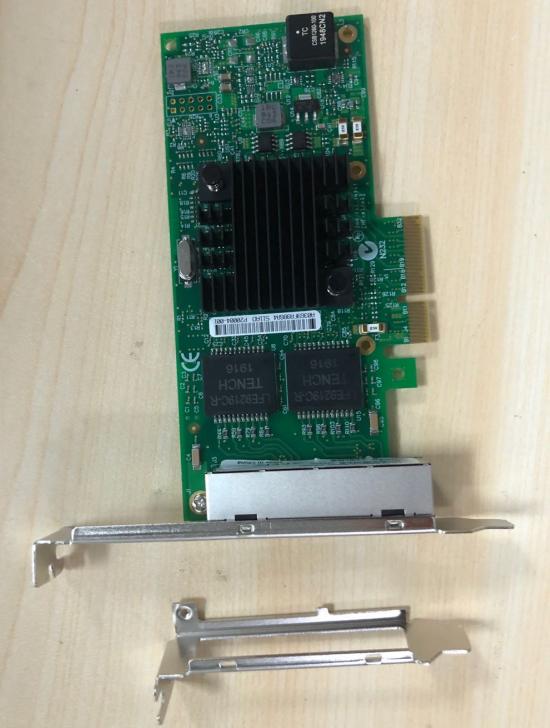

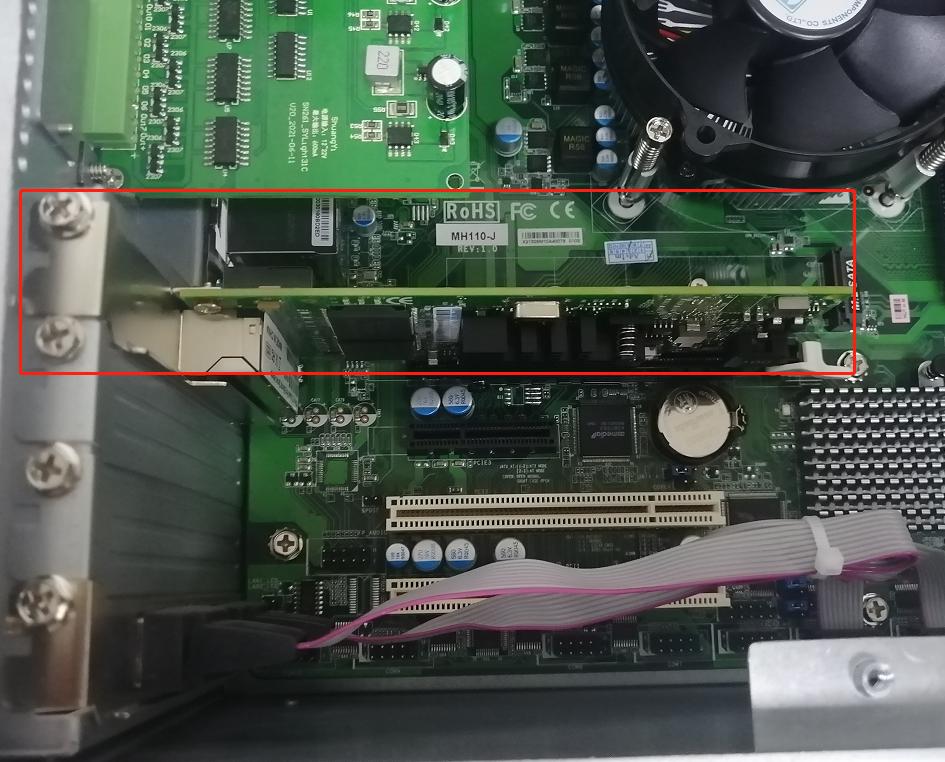

⑧安裝Intel網卡驅動（額外添加網卡時安裝）。

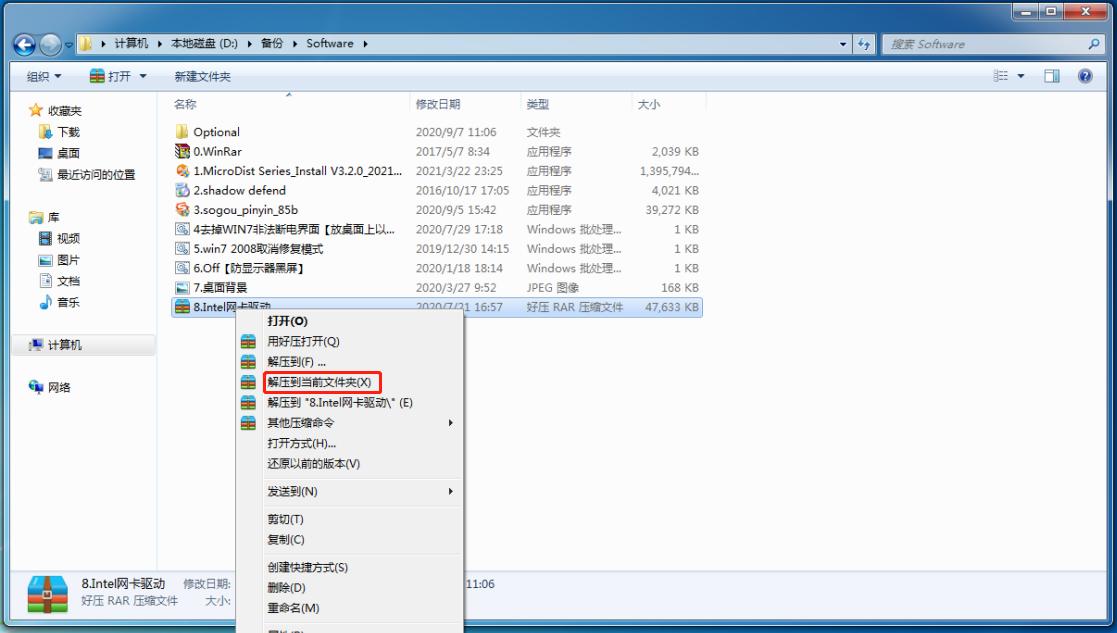

右鍵單擊文件“8.Intel網卡驅(qu)動(dong).rar”。

點擊“解壓(ya)到(dao)當前文(wen)件夾”。

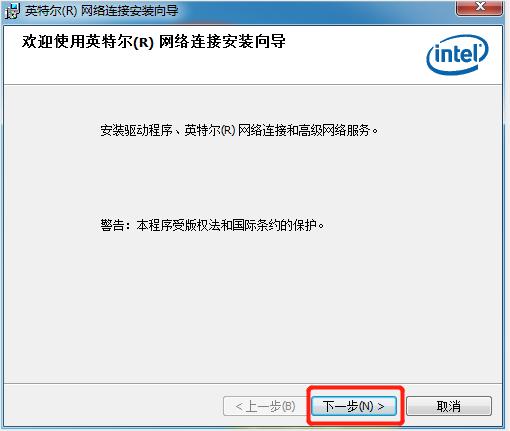

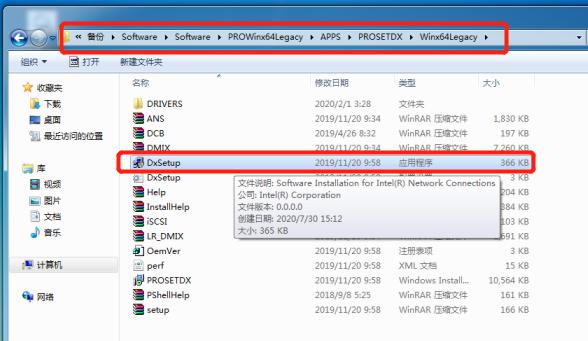

在解壓后的文(wen)件(jian)夾路徑(jing)下(xia)找到“DxSetup.exe”應用程序。雙擊打開。

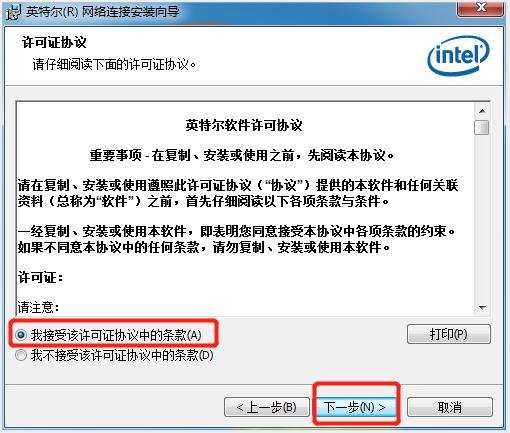

→點擊“下一步”

→勾選(xuan)“我接受該許可(ke)證協議中(zhong)的(de)條(tiao)款（A）”

→點擊“下一步”

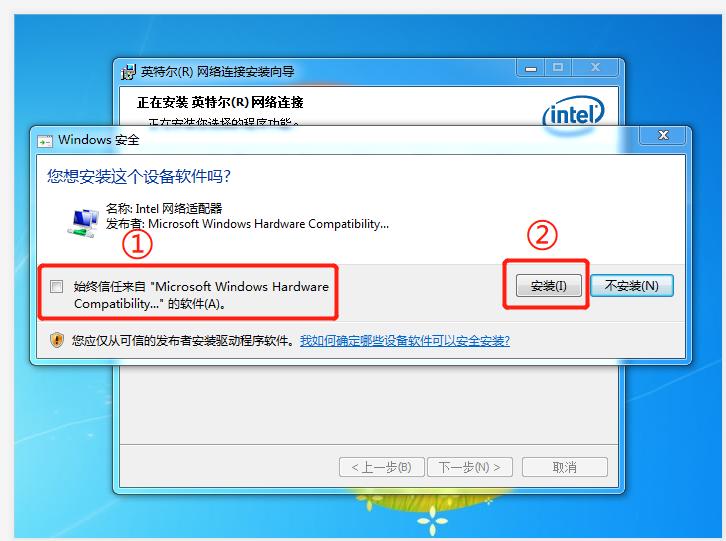

安裝過(guo)程彈(dan)出(chu)如(ru)下對話框時：

→勾(gou)選(xuan)“始終(zhong)信任來自...”

→點擊“安裝”

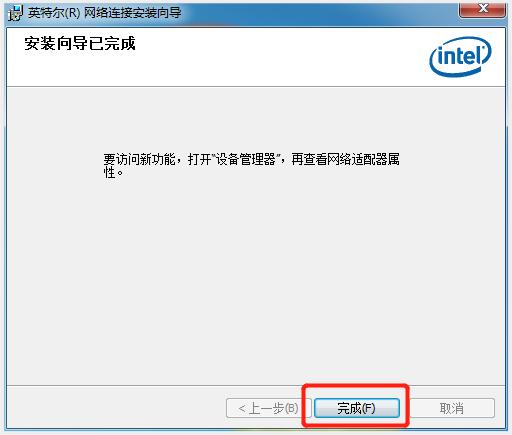

等待程序安裝完成：

→點擊“完成”

⑩刪除多余輸入法。（也可以不用設置）

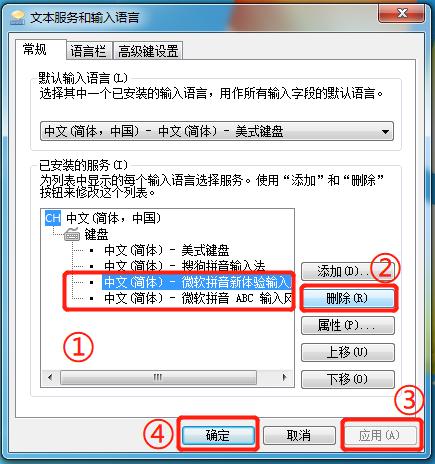

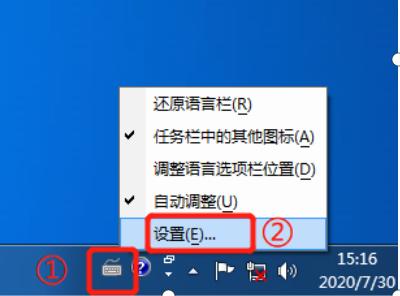

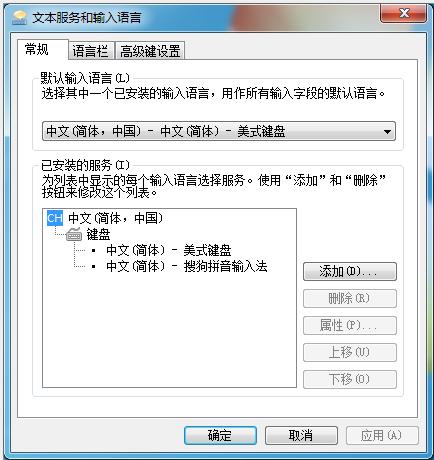

 右鍵單擊(ji)圖中(zhong)①指示的(de)小鍵盤，點擊(ji)“設置”。

選(xuan)中(zhong)不(bu)需要的輸入法，點擊“刪除”→“應用”→“確(que)定”

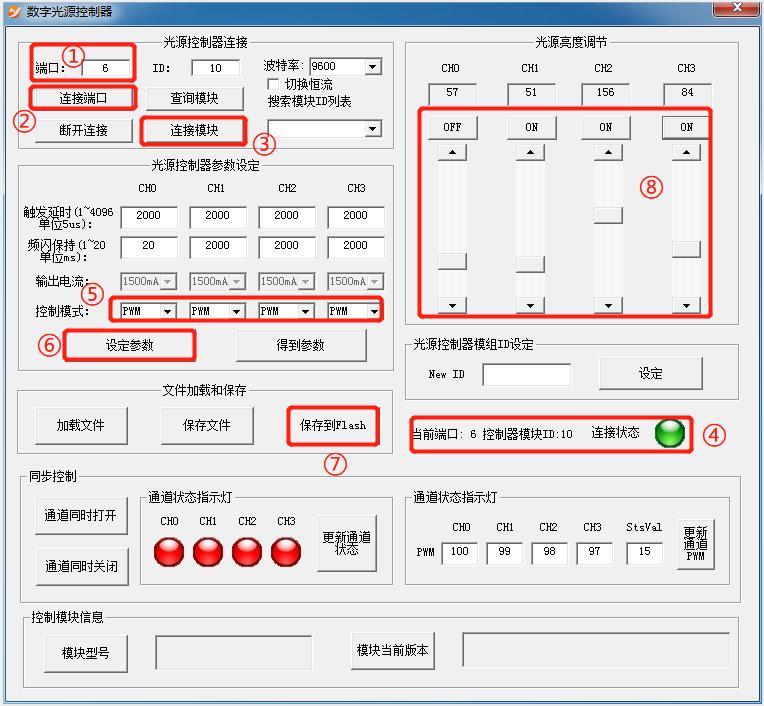

?光源控制器設置（工控機自帶光源控制器時設置此項）。（也可以不用設置）

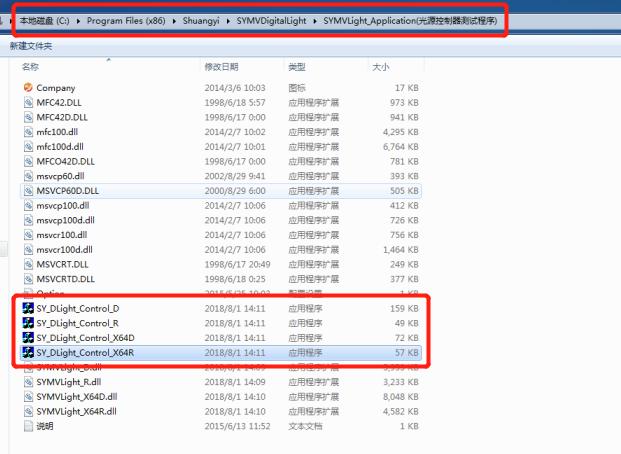

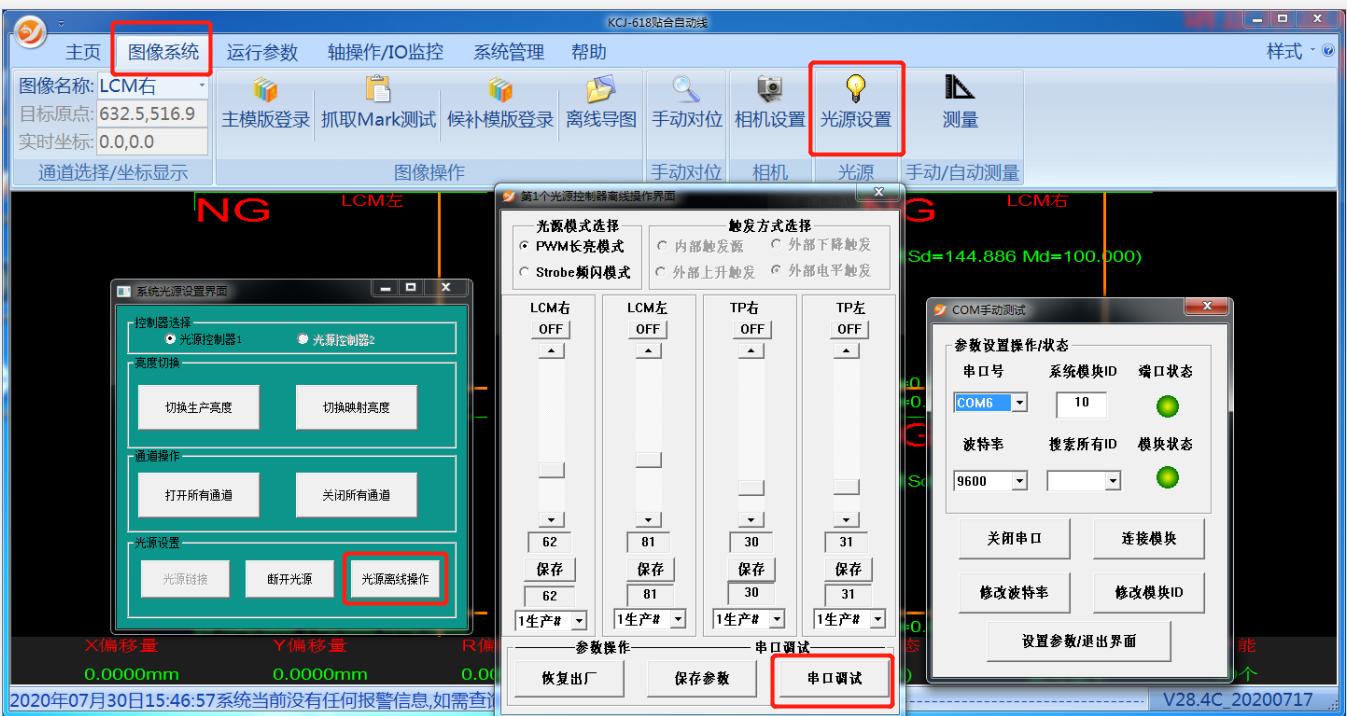

打開光源控制器測試程(cheng)序(xu)（下圖4個程(cheng)序(xu)中任(ren)意(yi)一(yi)個）

→修改端口(kou)號為：3   默認(ren)ID:10

→連接端口

→連(lian)接模塊（連(lian)上后顯(xian)示如(ru)圖中(zhong)④所示）

→將所(suo)有通道(dao)的控制(zhi)模式(shi)改為(wei)“PWM”（如圖中⑤所(suo)示）

→設定參數

→保存到Flash

→將光源(yuan)連接(jie)到光源(yuan)控制(zhi)器(qi)上，點擊(ji)圖中⑧所在區域中的(de)按鈕及(ji)滑塊控制(zhi)光源(yuan)開關(guan)及(ji)亮滅，確(que)認(ren)光源(yuan)控制(zhi)器(qi)無(wu)異(yi)常(chang)，如果(guo)異(yi)常(chang)請找技(ji)術(shu)確(que)認(ren)問題并解決。

?解壓項目程序

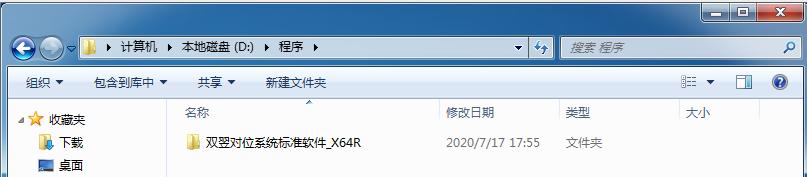

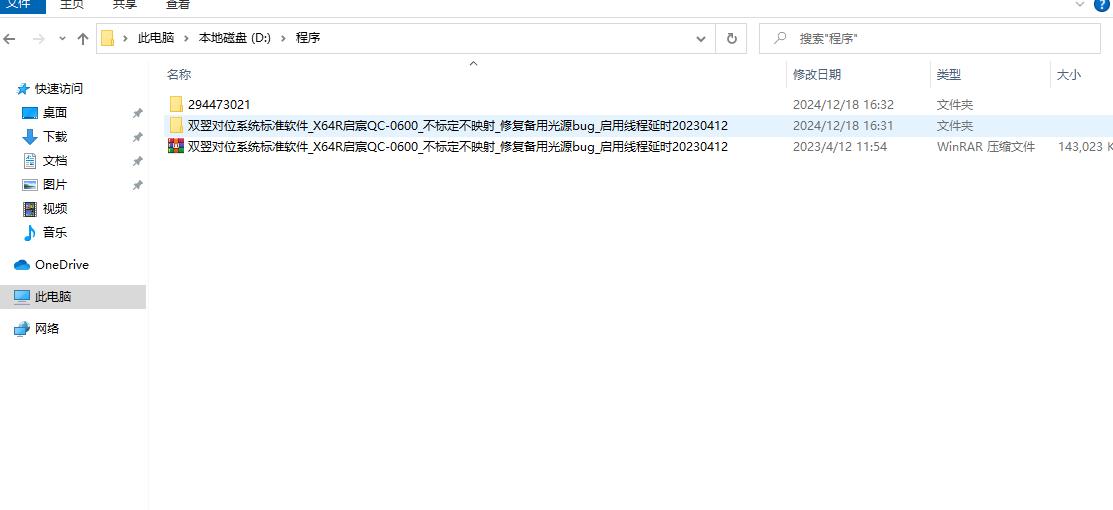

→將項(xiang)目使(shi)用(yong)到的(de)最新程序壓縮包解壓到D盤的(de)“程序”文件夾(jia)下(xia)

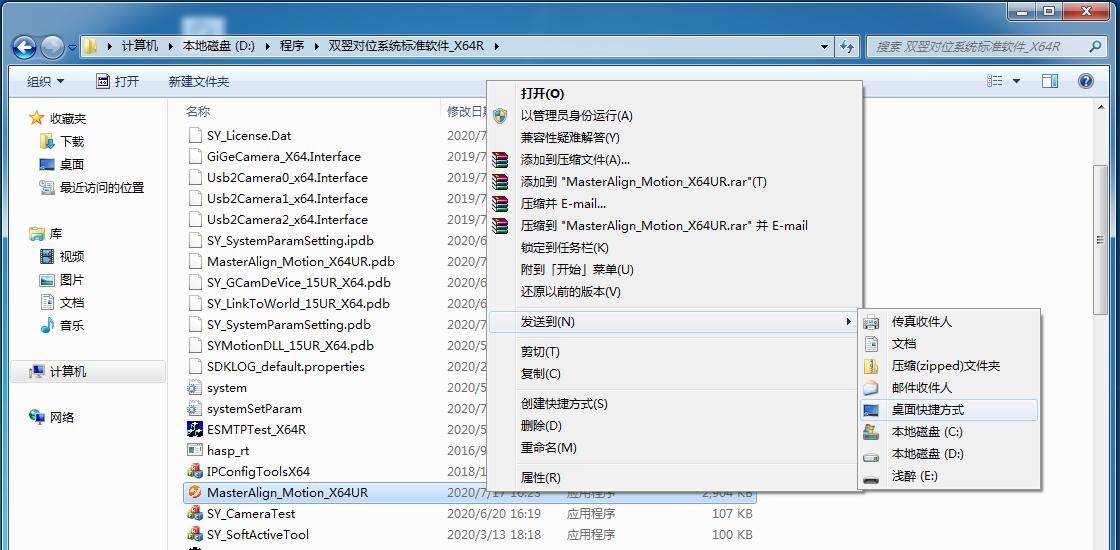

→創建(jian)程(cheng)序的(de)桌面快捷(jie)(jie)方式(shi)(shi)，并修改好桌面快捷(jie)(jie)方式(shi)(shi)的(de)名稱（去掉“快捷(jie)(jie)方式(shi)(shi)”幾個(ge)字）

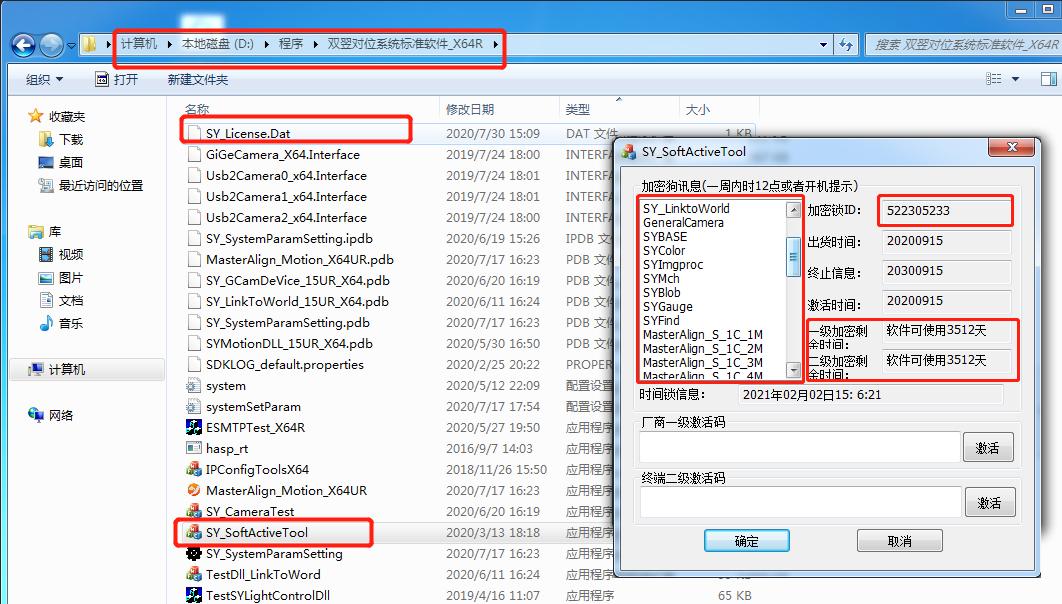

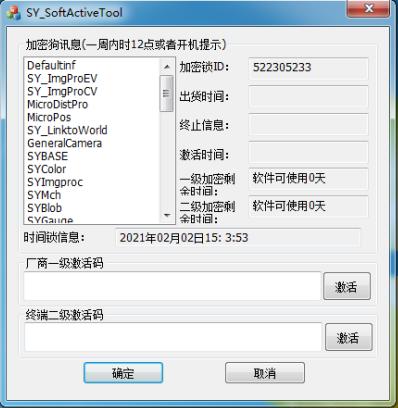

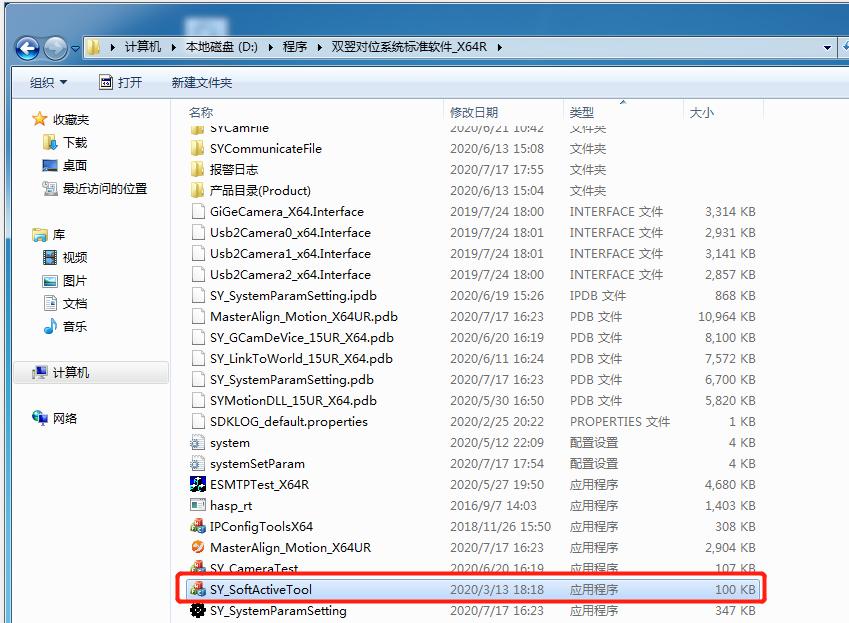

→雙擊打開小(xiao)程序“SY_SoftActiveTool.exe”

→彈(dan)窗(chuang)提示一一確認，直到(dao)程序打開(kai)。找到(dao)加密鎖ID。

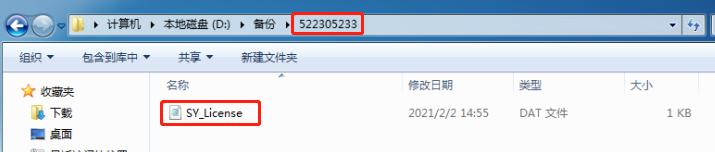

→找到(dao)對應ID的“SY_License.Dat”文(wen)件(jian)，并拷貝到(dao)標準(zhun)軟(ruan)件(jian)根目錄下。

→重新打開小程(cheng)序“SY_SoftActiveTool.exe”，確認(ren)加密信息是否準確

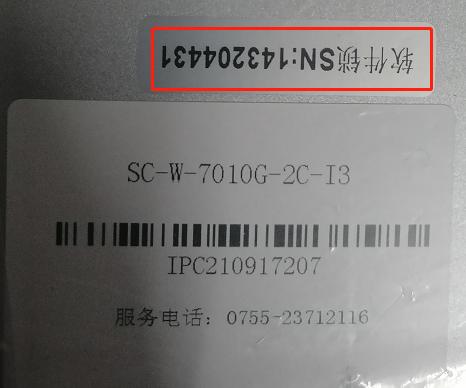

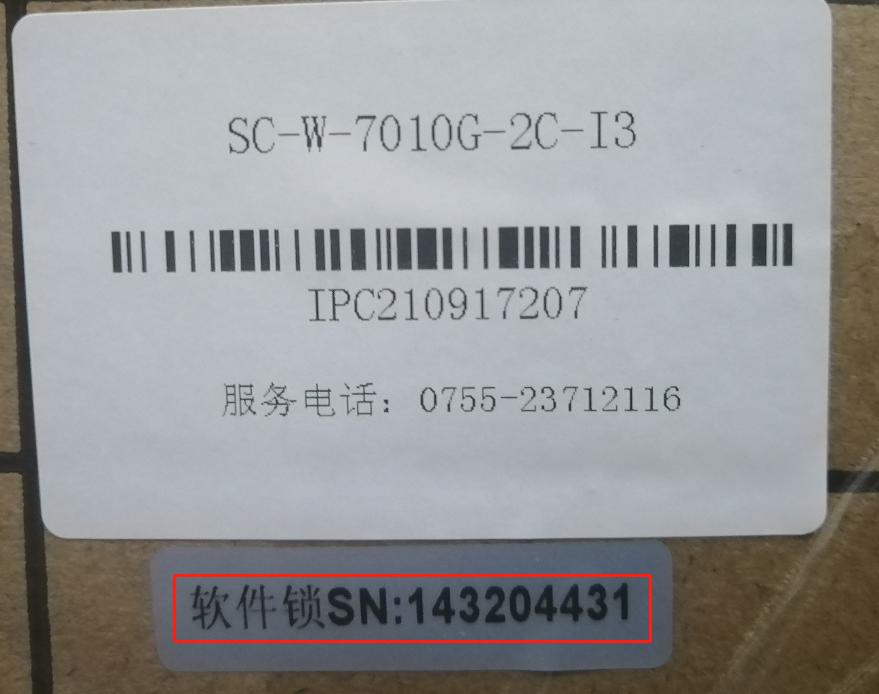

→將加密鎖對(dui)應的(de)標(biao)簽(qian)紙分別粘貼在工(gong)控(kong)機和(he)紙箱的(de)條(tiao)碼下方

?網絡配置

運動控制卡網絡配置

網口分配如下：

右鍵單擊桌面右下角(jiao)的網絡圖(tu)標

→點擊“打(da)開網絡和共享中心(xin)”

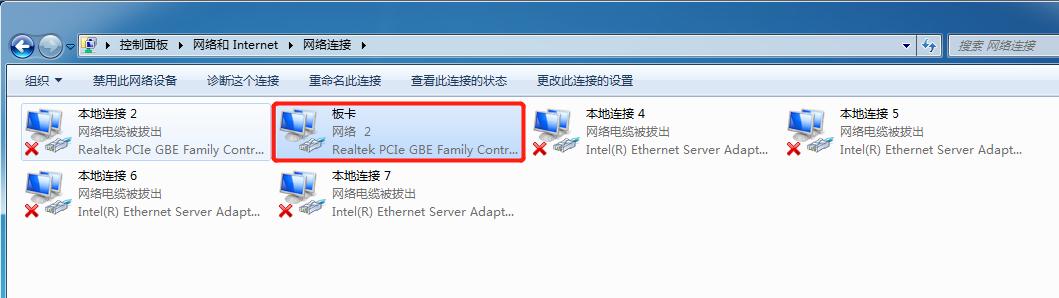

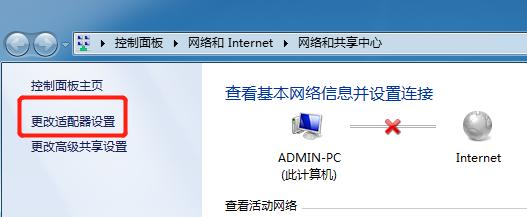

→點擊“更改適配(pei)器設置”

→將(jiang)有(you)網(wang)(wang)絡的(de)網(wang)(wang)線(xian)插入運動(dong)控(kong)(kong)制卡網(wang)(wang)口，將(jiang)對應的(de)網(wang)(wang)絡名(ming)稱修改為“運動(dong)控(kong)(kong)制卡”

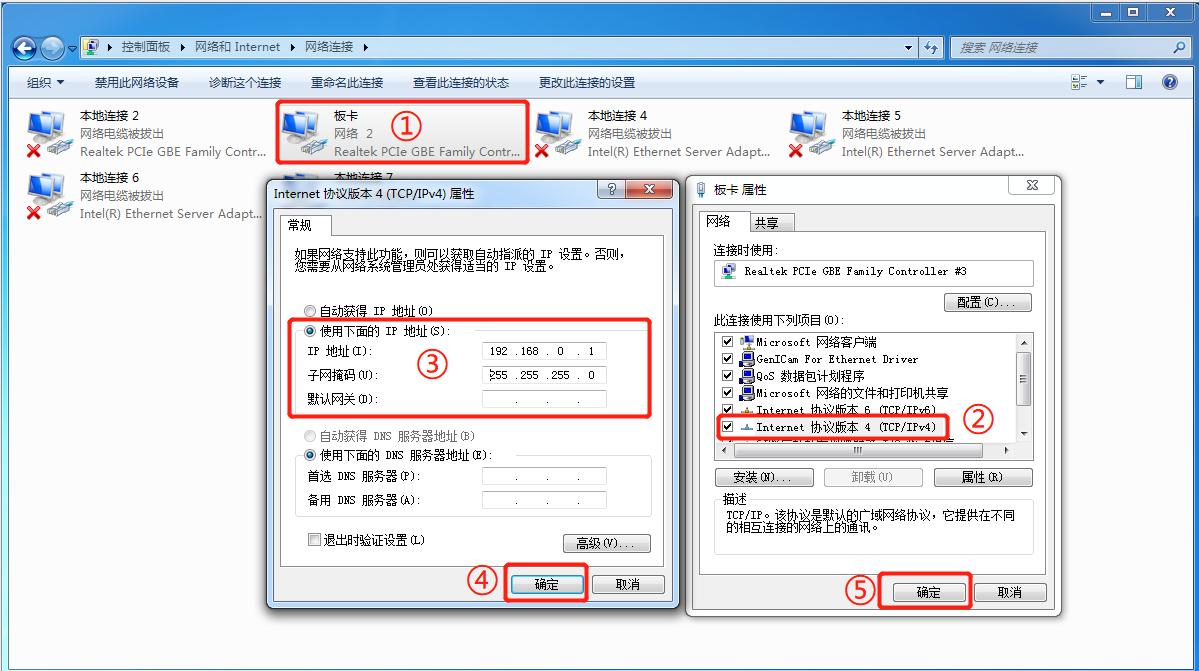

→右鍵點開“運動(dong)(dong)控制卡”的網絡屬性，按(an)以下順序修改運動(dong)(dong)控制卡的IP地址

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

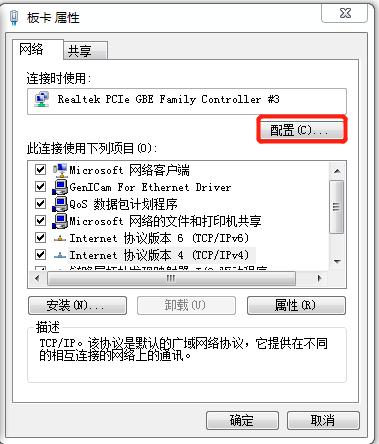

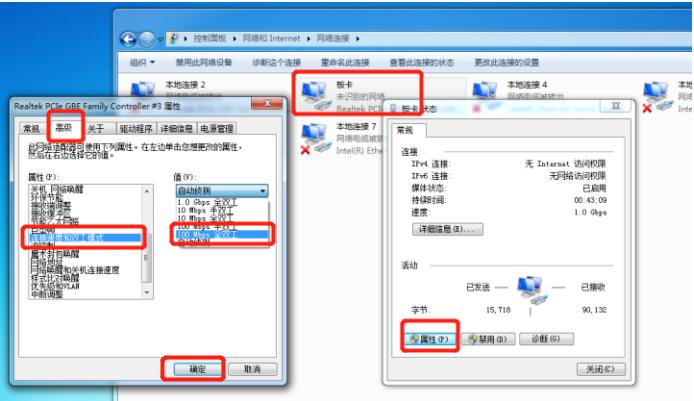

→重(zhong)新打開(kai)“運動控(kong)制(zhi)卡”的網絡屬性，點擊“配置”

→將“高級(ji)”參數中(zhong)的“連接速(su)度和(he)雙(shuang)工模式”改為“100 Mbps全雙(shuang)工”，點擊(ji)“確定”

相機網絡配置

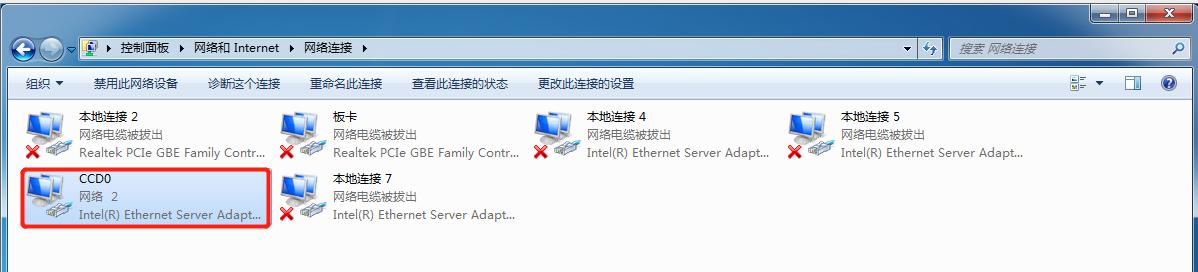

→將(jiang)有網(wang)絡的(de)網(wang)線(xian)插入網(wang)口(kou)“CCD0”中，將(jiang)對應的(de)網(wang)絡名(ming)稱(cheng)修改為“CCD0”

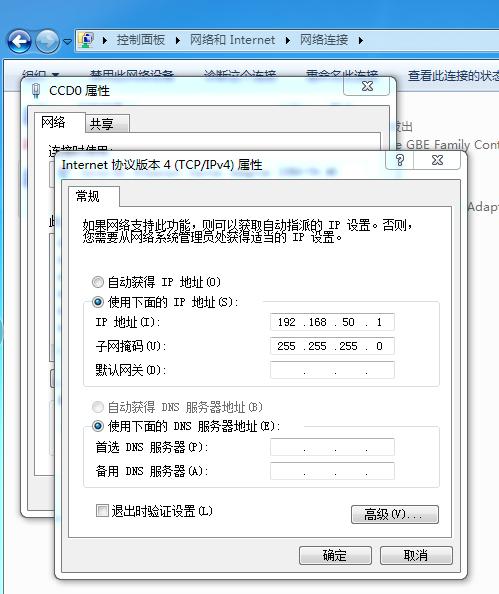

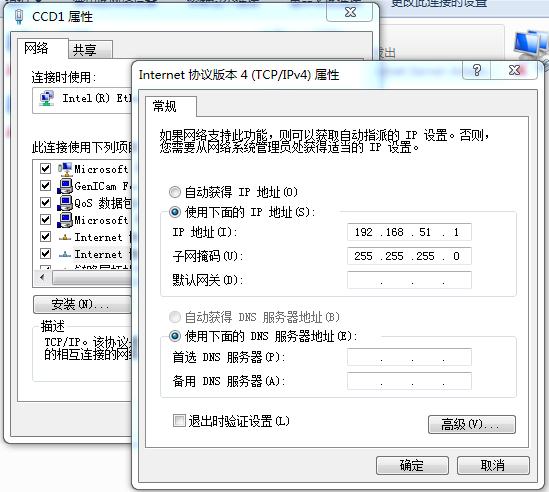

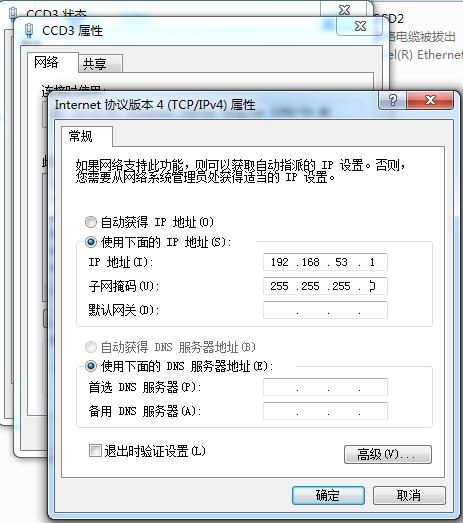

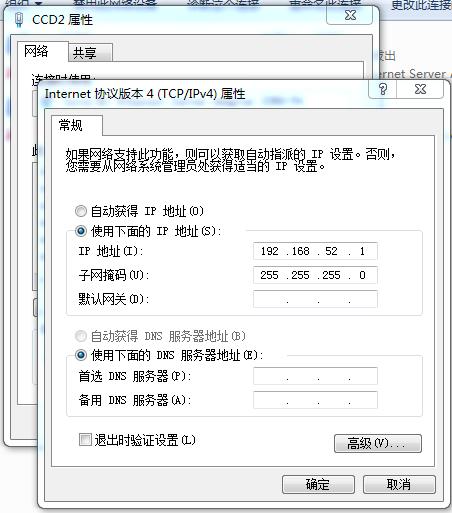

→右(you)鍵點開(kai)“CCD0”的網絡屬性，修改相機的IP地址如下

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

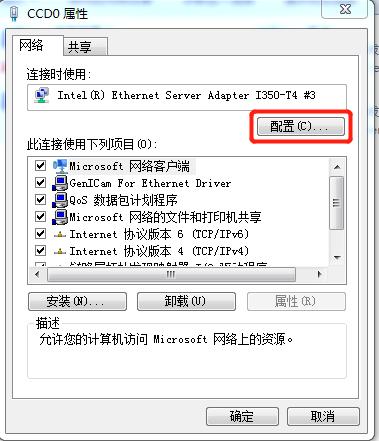

→重(zhong)新點開“CCD0”的網絡(luo)屬(shu)性，修(xiu)改網絡(luo)的配置

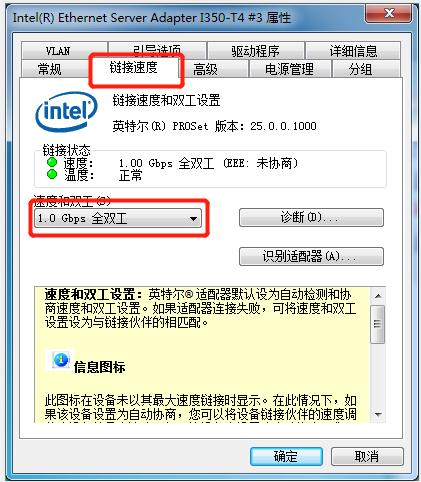

→將“鏈(lian)接速度”選項卡中(zhong)的“速度和雙(shuang)工”屬性(xing)，修改為“1.0 Gbps全雙(shuang)工”

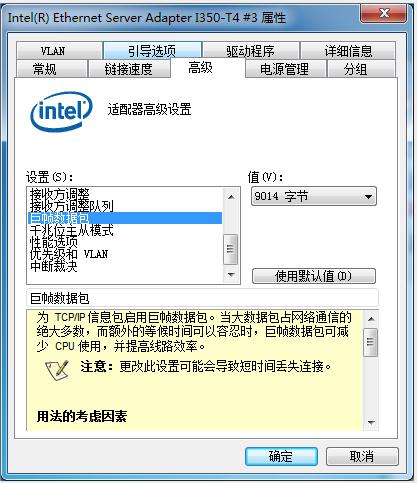

→將“高級”選項卡(ka)中的(de)“巨幀(zhen)數據包(bao)”屬性(xing)，修(xiu)改(gai)為(wei)“9014字(zi)節”

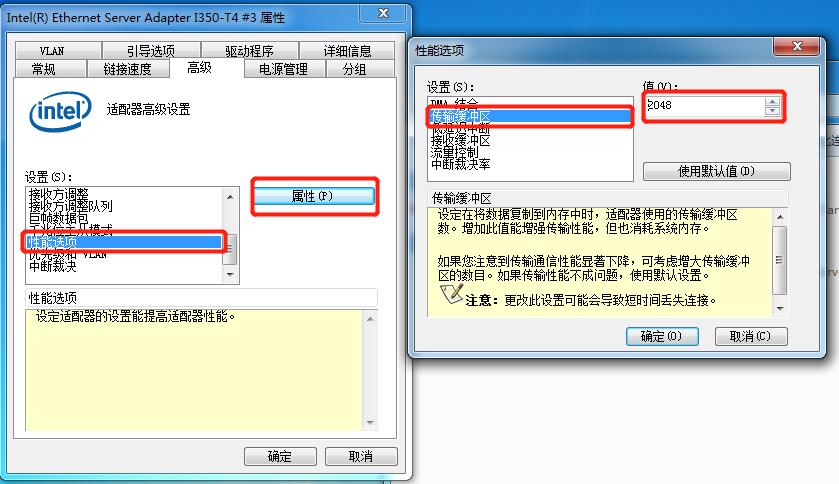

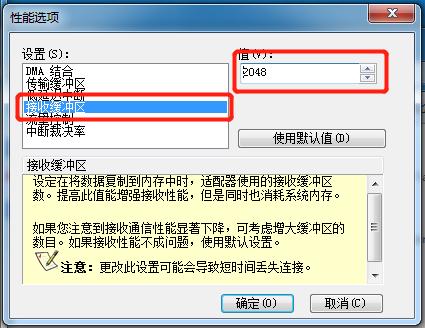

→點(dian)擊“高級”選(xuan)項卡中的“性能(neng)選(xuan)項”，點(dian)擊屬性，將(jiang)“傳(chuan)輸緩沖(chong)區(qu)”的值(zhi)修改為最(zui)大值(zhi)，圖中最(zui)大值(zhi)為“2048”

→將(jiang)“接(jie)收緩沖區”的(de)值修改為(wei)最(zui)大(da)值，圖中(zhong)最(zui)大(da)值為(wei)“2048”

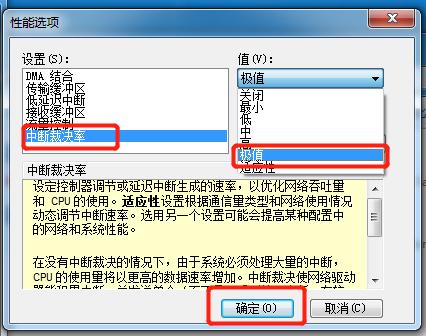

→將“中斷(duan)裁決率”的值修改為“極值”，點擊(ji)“確定”

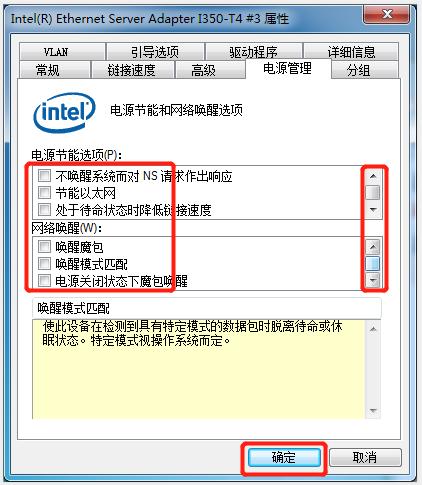

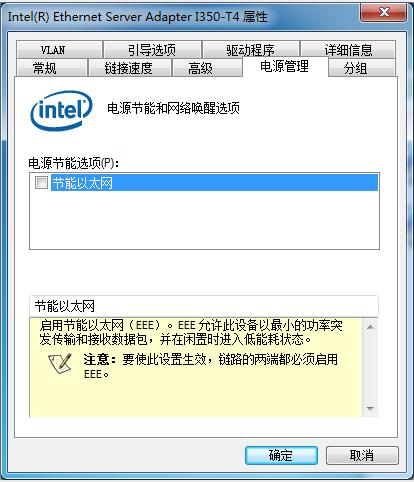

→將“電池管理”選項卡中的所有勾選框去掉勾選，注意滾動查(cha)看是否(fou)有(you)隱(yin)藏選項，設(she)置(zhi)完畢點(dian)擊“確(que)定”退出設(she)置(zhi)

→同理設置其他相機的網絡屬性

相機設置除了IP有差異，其他設置都一致

→“電(dian)池管(guan)理”選項卡會有所差異，去(qu)掉勾選即可

?防火墻設置

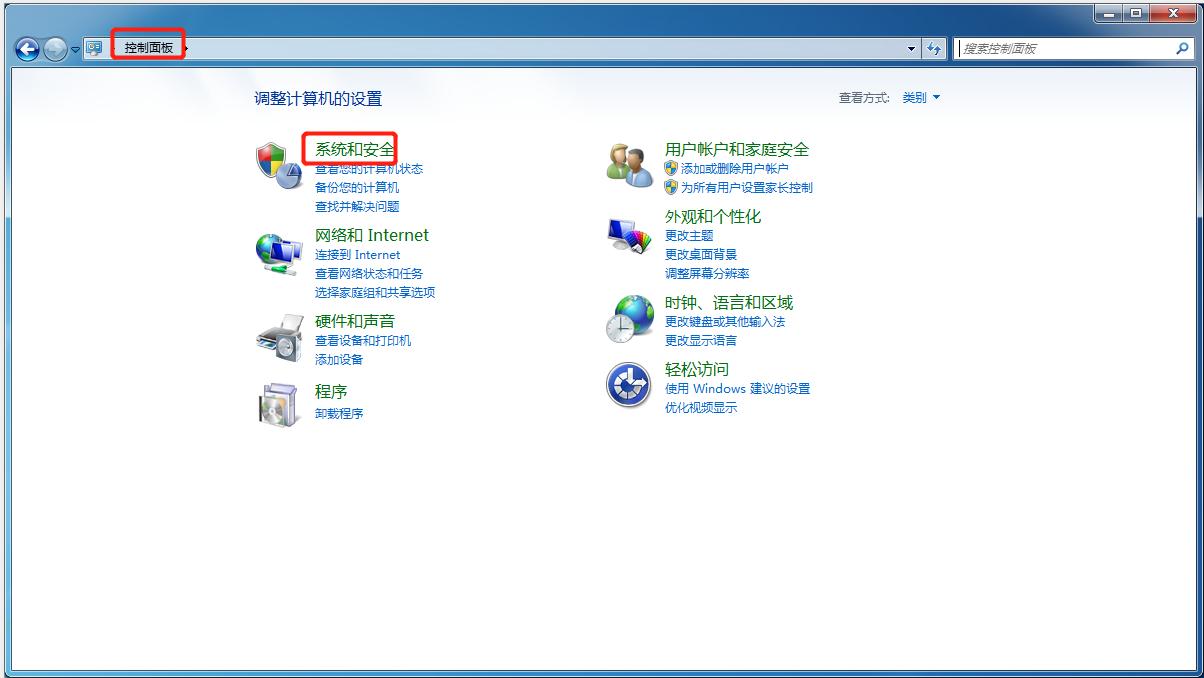

→打開“控制面板”

→打開(kai)“系(xi)統和安全”

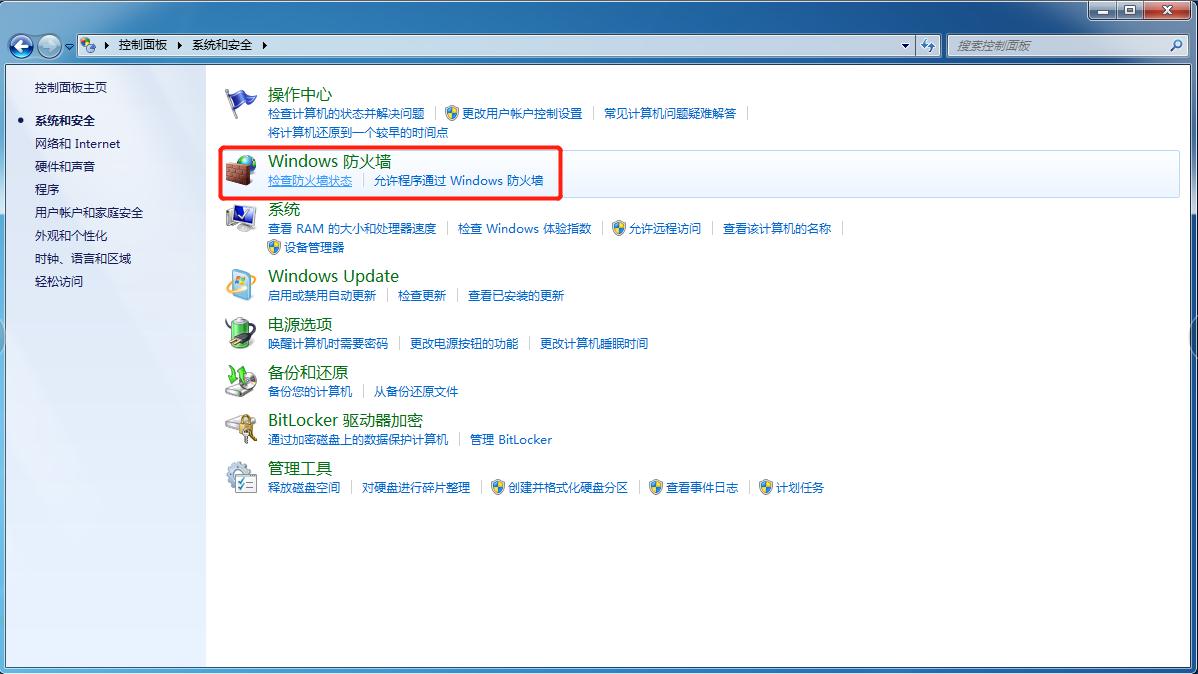

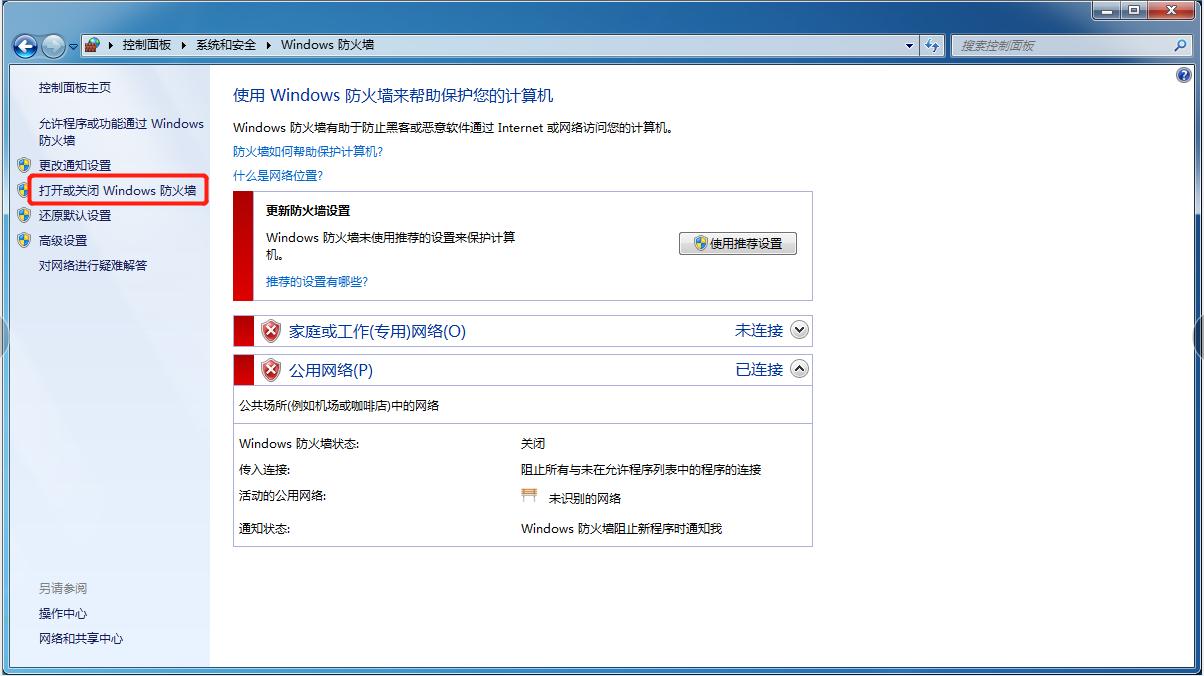

→打開(kai)“Windows防火墻”

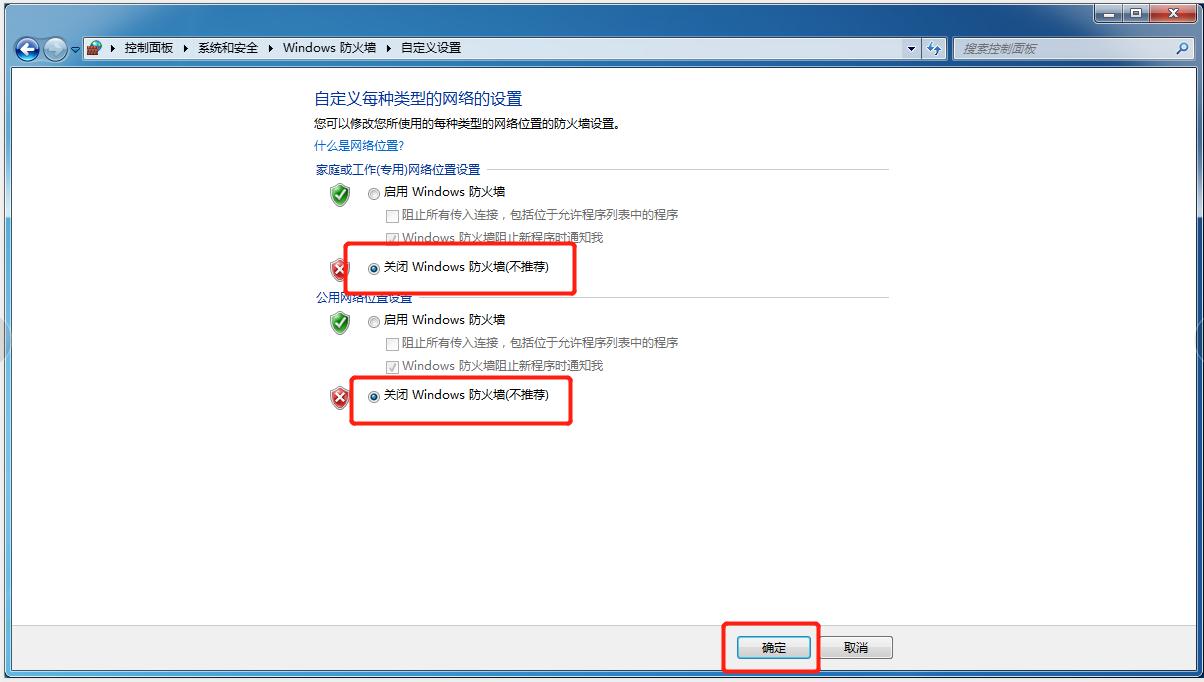

→點擊“打開或關閉Windows防(fang)火墻”

→點擊“關閉(bi)Windows防(fang)火墻”

→點擊“確認”退出

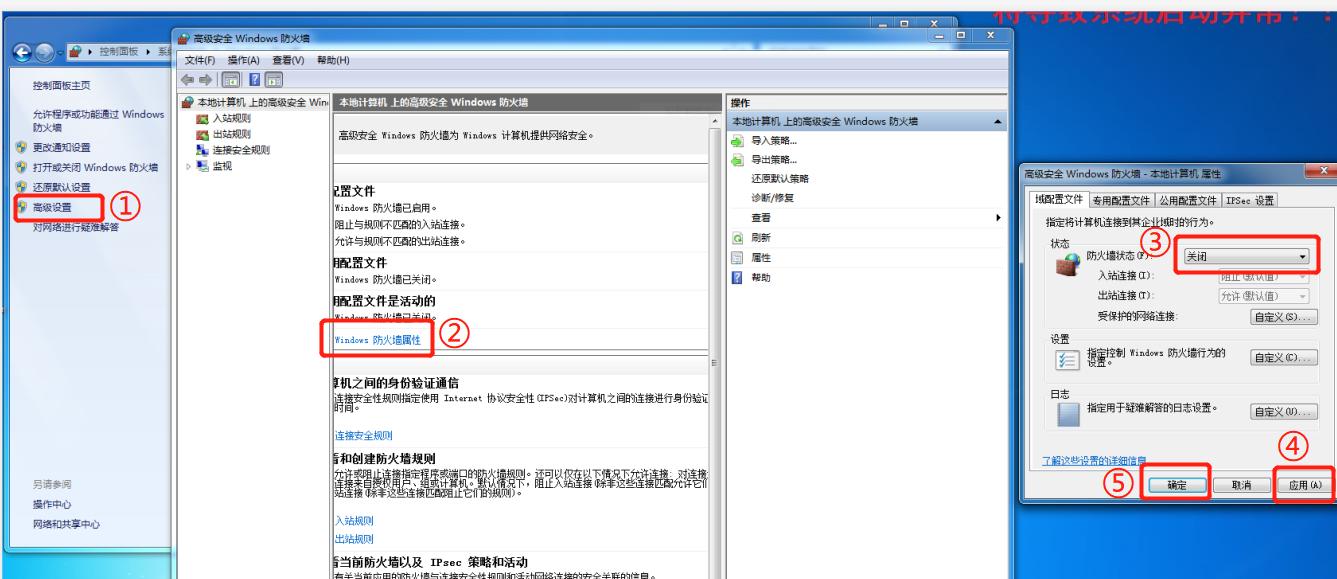

→點擊“高級設置”

→點擊“Windows defender 防火墻屬性”

→將“防火墻狀態”修改(gai)為“關閉”

→點擊“應用”

→點擊“確定”

?桌面整理

將不常用的(de)桌(zhuo)面(mian)圖(tu)標刪除并清空回(hui)收(shou)站，最終預留“計算機”、“回(hui)收(shou)站”、“視覺軟件”、“MVViewer”、“TeamViewer”等圖(tu)標。如果有(you)9014運動控制卡，則(ze)保留9014運動控制卡Demo的(de)快捷方式。

?測試項目程序

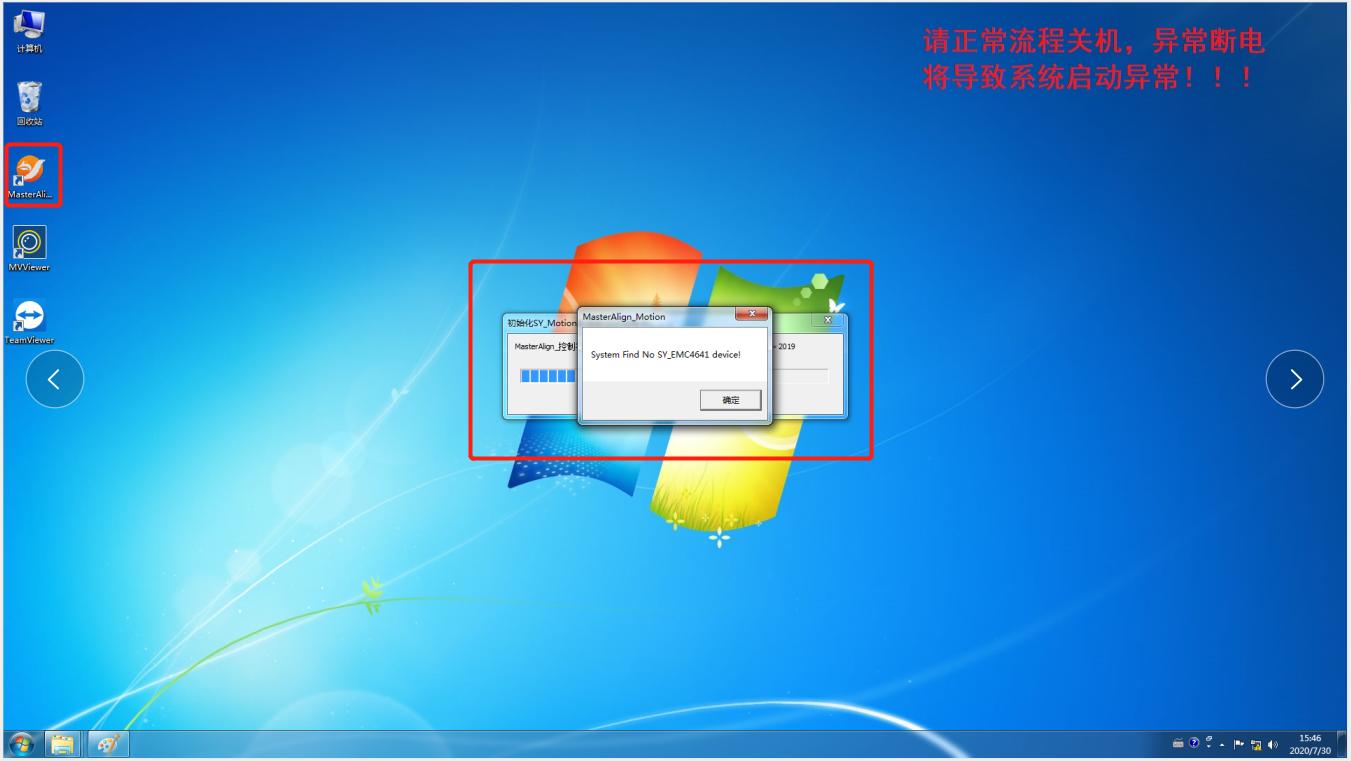

雙擊打開桌面上的標準程序，當彈窗下(xia)列對(dui)話框時(shi)點擊“確定”

登錄(lu)后(hou)檢查光(guang)源控制器連接狀態

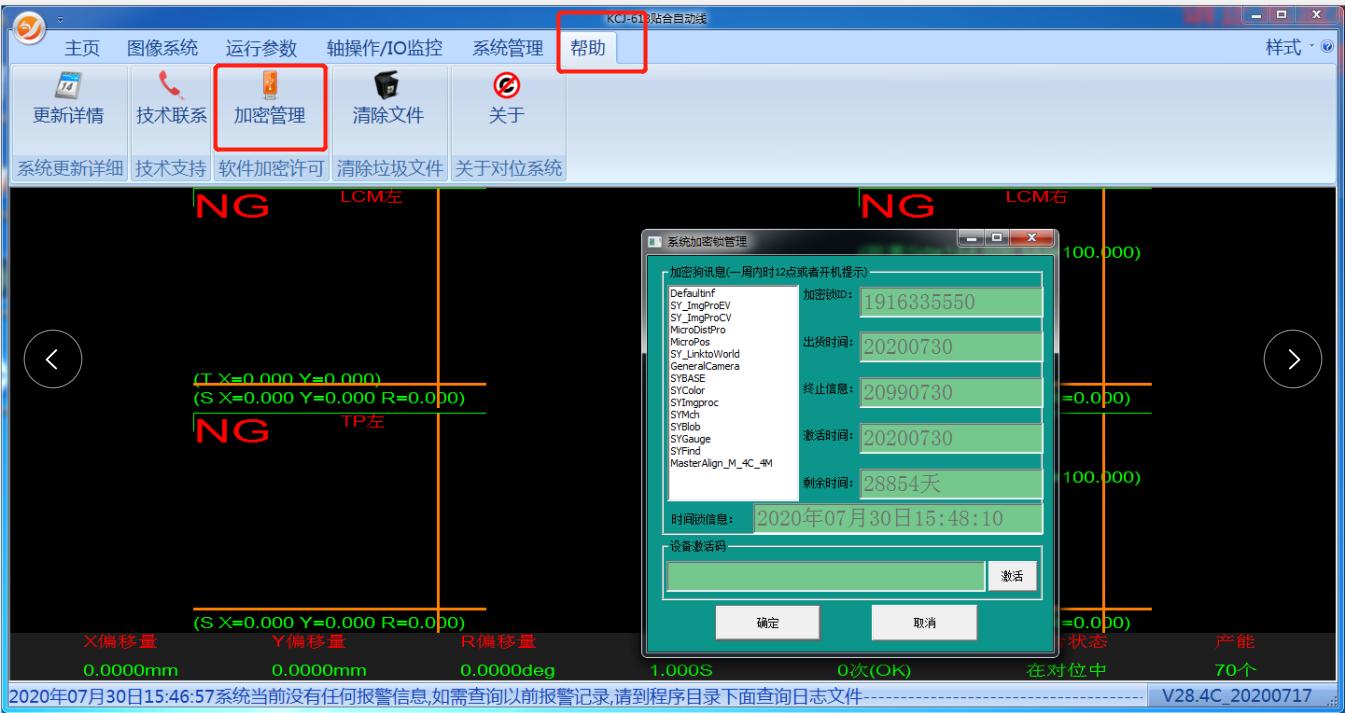

查看加密鎖信息

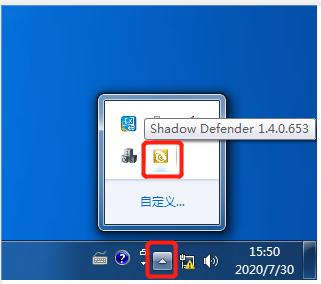

?開啟影子系統

→裝機(ji)后需重啟工控機(ji)（否則(ze)不能打開影(ying)子系統）

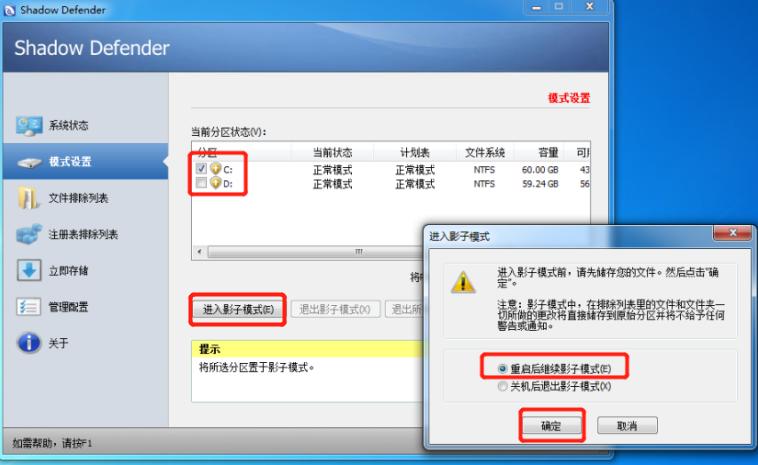

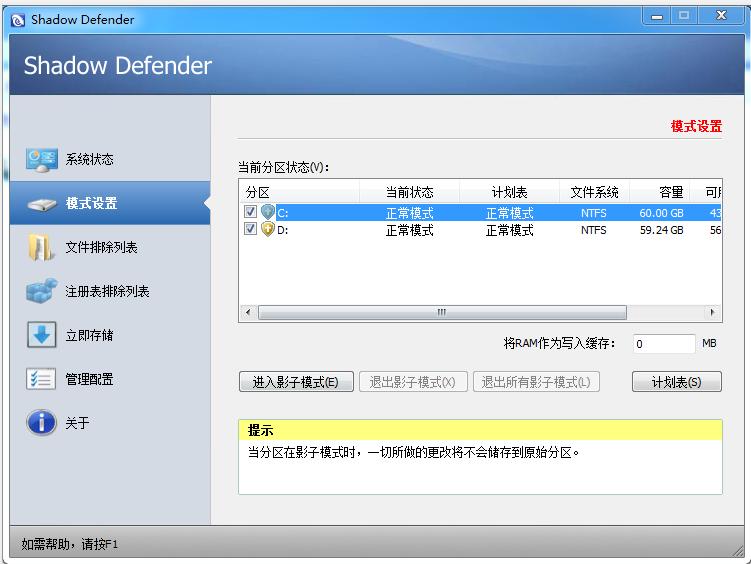

→程序主界面如下

→只勾選C盤前的復選框

→點擊“進入影子模式”

→點擊“重(zhong)啟后繼(ji)續影(ying)子模(mo)式(shi)”

→點擊“確定”

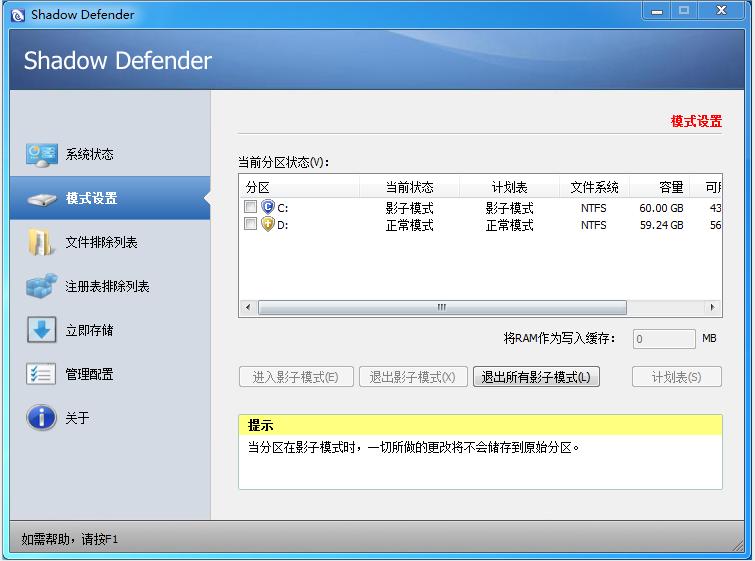

設(she)置好后界(jie)面如下(xia)圖所示(shi)：

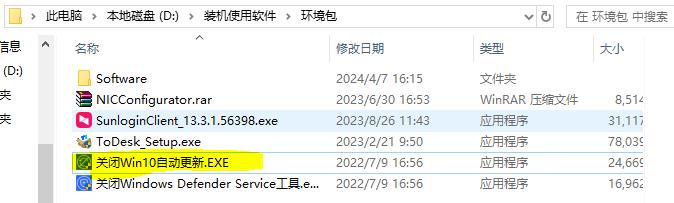

18. 關閉Win10自動更新，運行“關閉Win10自動更新.exe”時必須在沒有網絡的狀態下運行。

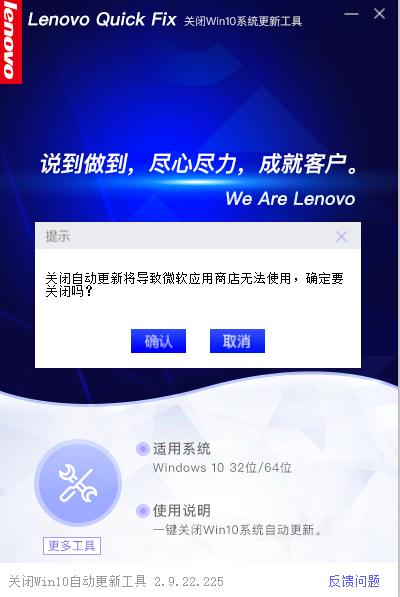

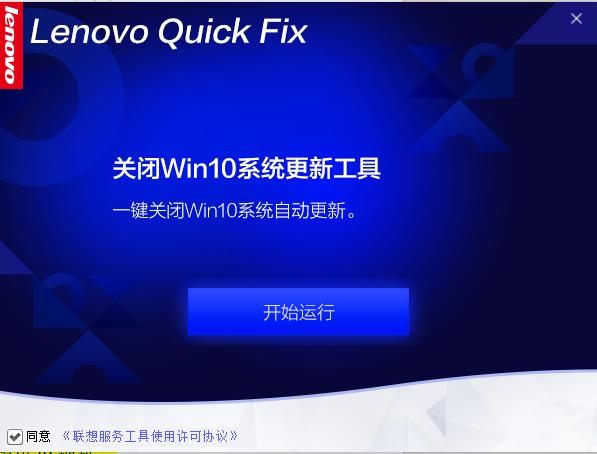

雙擊運行“關閉Win10自動更新.exe”程序，點(dian)擊“開始(shi)運行”

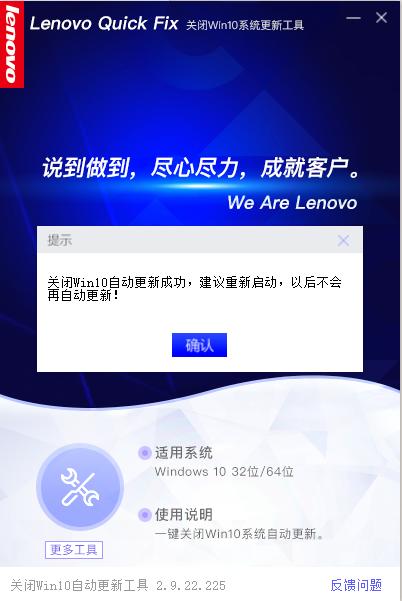

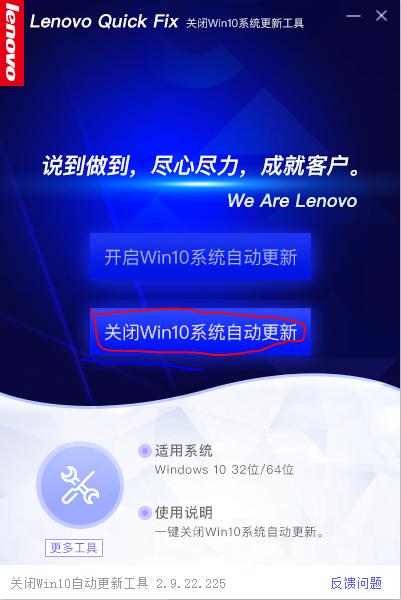

點擊“關(guan)閉win10系統自(zi)動更新”

點擊“確定”

點擊“確定”

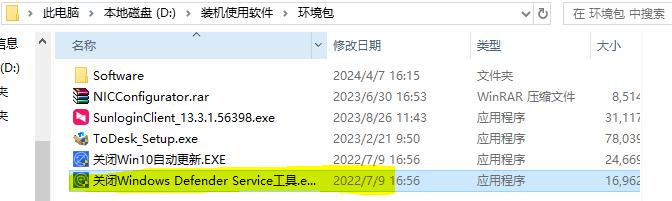

19. 關閉Windows Defender Service工具，運行“關閉Windows Defender Service工具.exe”時必須在沒有網絡的狀態下運行。

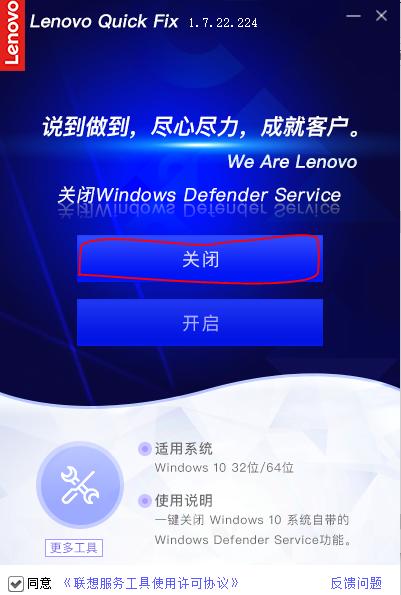

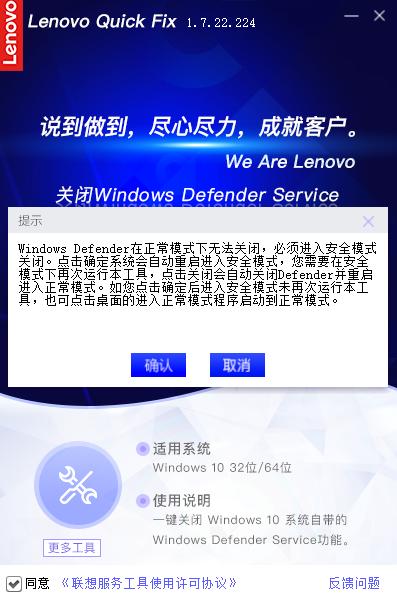

雙擊運行“關閉Windows Defender Service工具”程序，點擊“關閉”，

點(dian)擊“確(que)定(ding)”后，會自動進入到安全(quan)系(xi)統(tong)中，

進入“安全模式”

找到D盤下的“關閉Windows Defender Service工具”程序，點擊運行，

再次點擊“關閉(bi)”之后(hou)會自動(dong)進(jin)入正常的系統(tong)。

6. 配置相機IP地址

針(zhen)對量產項目(mu)(mu)，客戶(hu)在尚未掌握自(zi)行配(pei)置(zhi)相(xiang)機(ji)(ji)IP地(di)址的(de)情況下，由裝機(ji)(ji)人員(yuan)配(pei)置(zhi)好相(xiang)機(ji)(ji)IP地(di)址。新項目(mu)(mu)或者技術需要過(guo)去調試的(de)項目(mu)(mu)則不(bu)要求配(pei)置(zhi)相(xiang)機(ji)(ji)IP地(di)址。

1) 先給相機插上電源線和(he)通(tong)訊線纜(lan)，等相機藍燈常亮后配置(zhi)相機IP地址；

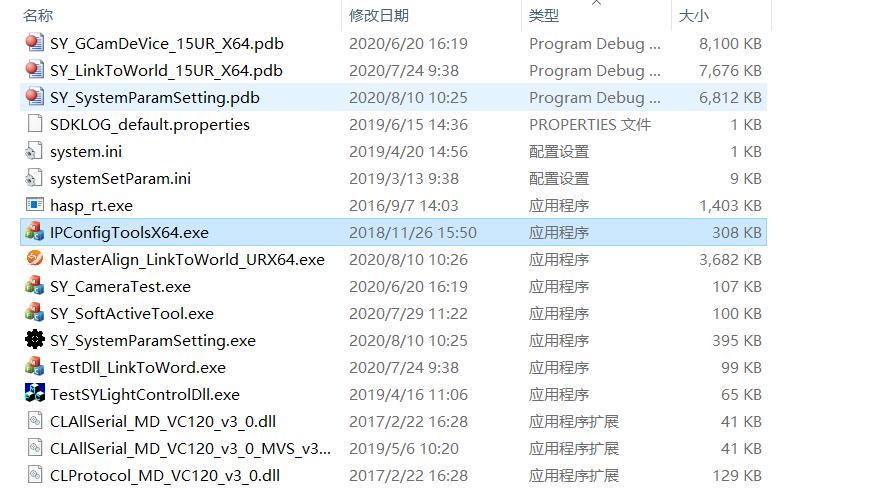

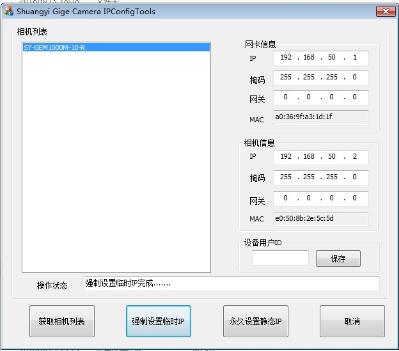

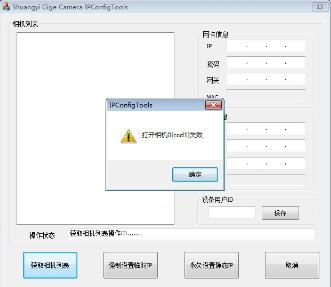

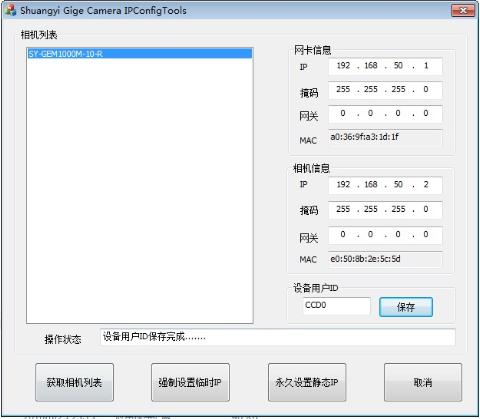

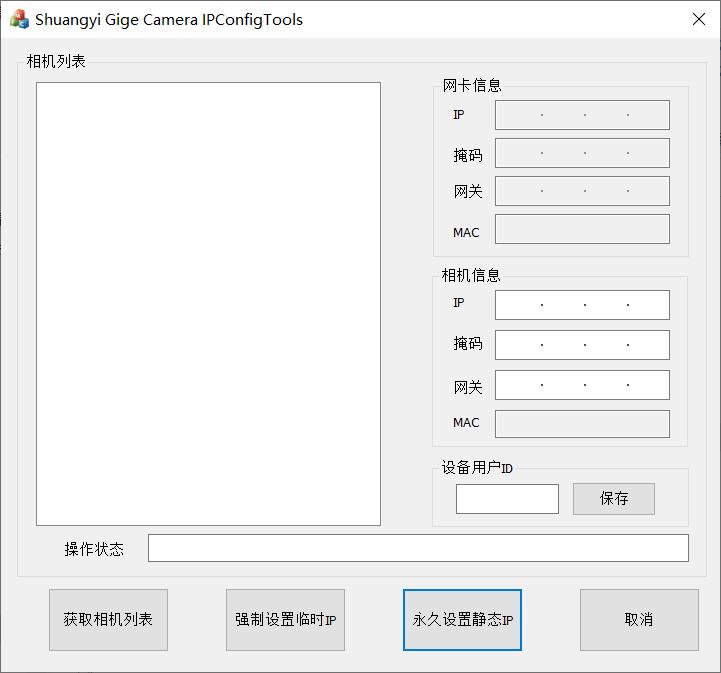

2) 在程序目錄打開相機IP配置小程序：IPConfigTools.exe；

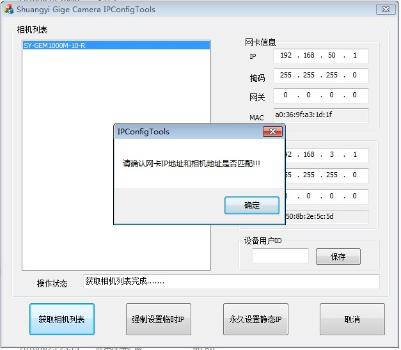

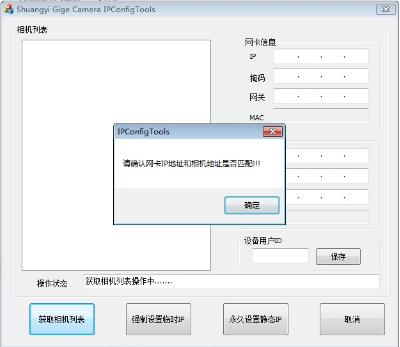

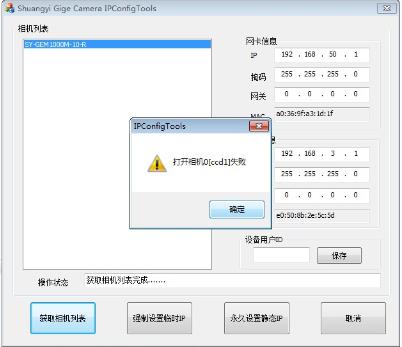

軟件界面如下圖：

3) 點擊“獲(huo)取相(xiang)機列表”，會彈出(chu)打開相(xiang)機失敗(bai)以及請確(que)認網卡(ka)IP地址和(he)相(xiang)機地址是否匹配。

4) 雙擊列表中刷新出(chu)來的相機(ji)，同樣會彈出(chu)打開相機(ji)失敗(bai)以(yi)及請確認(ren)網卡(ka)IP地址和相機(ji)地址是否匹(pi)配(pei)。

5) 填寫相機IP地址（默認192.168.50.2為CCD0，192.168.51.2為CCD1，以此類推），點(dian)擊強(qiang)(qiang)制(zhi)設置臨(lin)時IP，系統會顯示強(qiang)(qiang)制(zhi)設置臨(lin)時IP完成(cheng)……

6) 點擊(ji)永(yong)久(jiu)設(she)置靜態(tai)IP，系統會顯示永(yong)久(jiu)設(she)置靜態(tai)IP完成……

7) 在設(she)備(bei)用(yong)戶ID欄填寫相機名稱，一般使用(yong)大寫CCD0～n命名。點擊保存(cun)，系(xi)統會顯示(shi)設(she)備(bei)用(yong)戶ID保存(cun)完成……

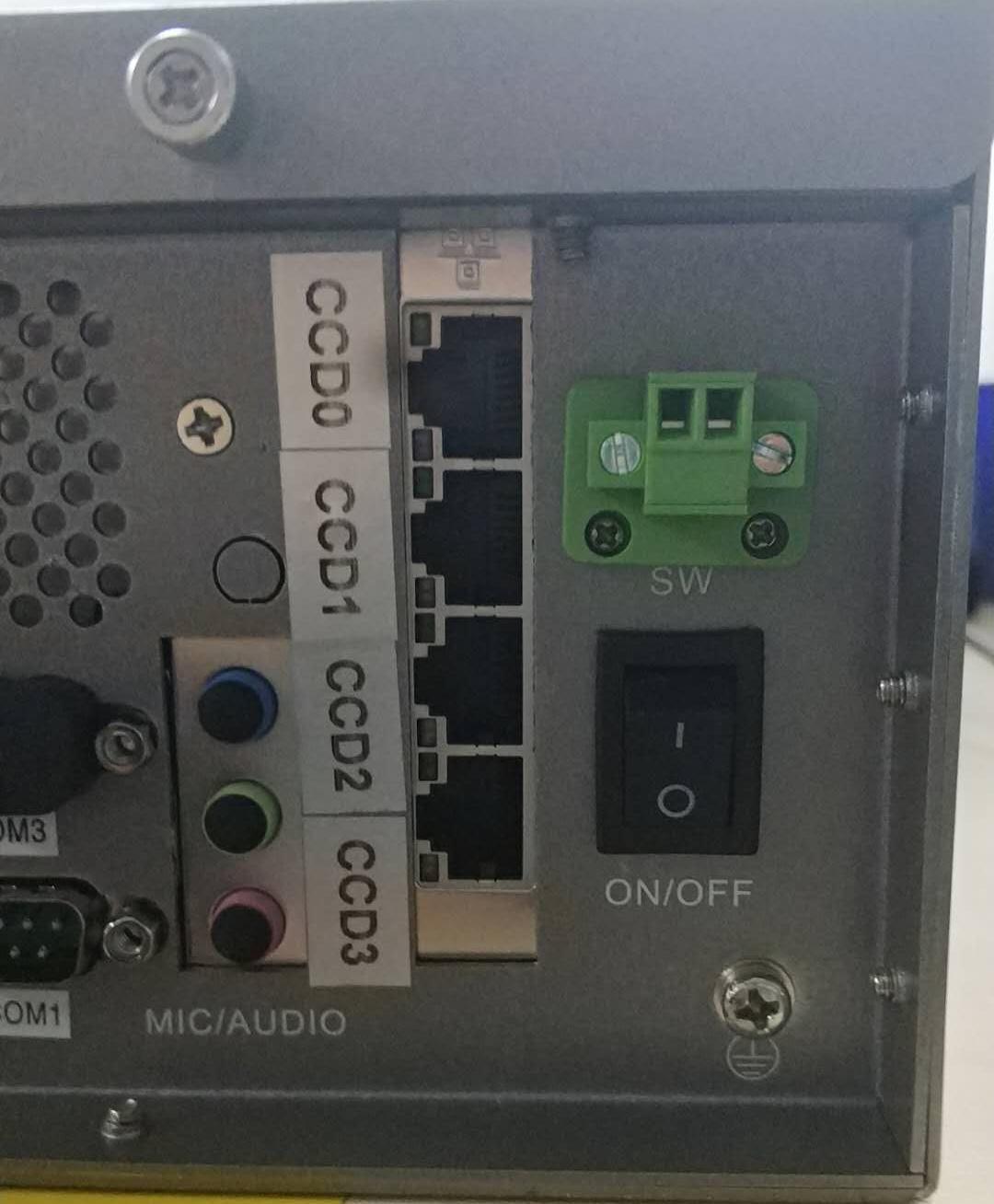

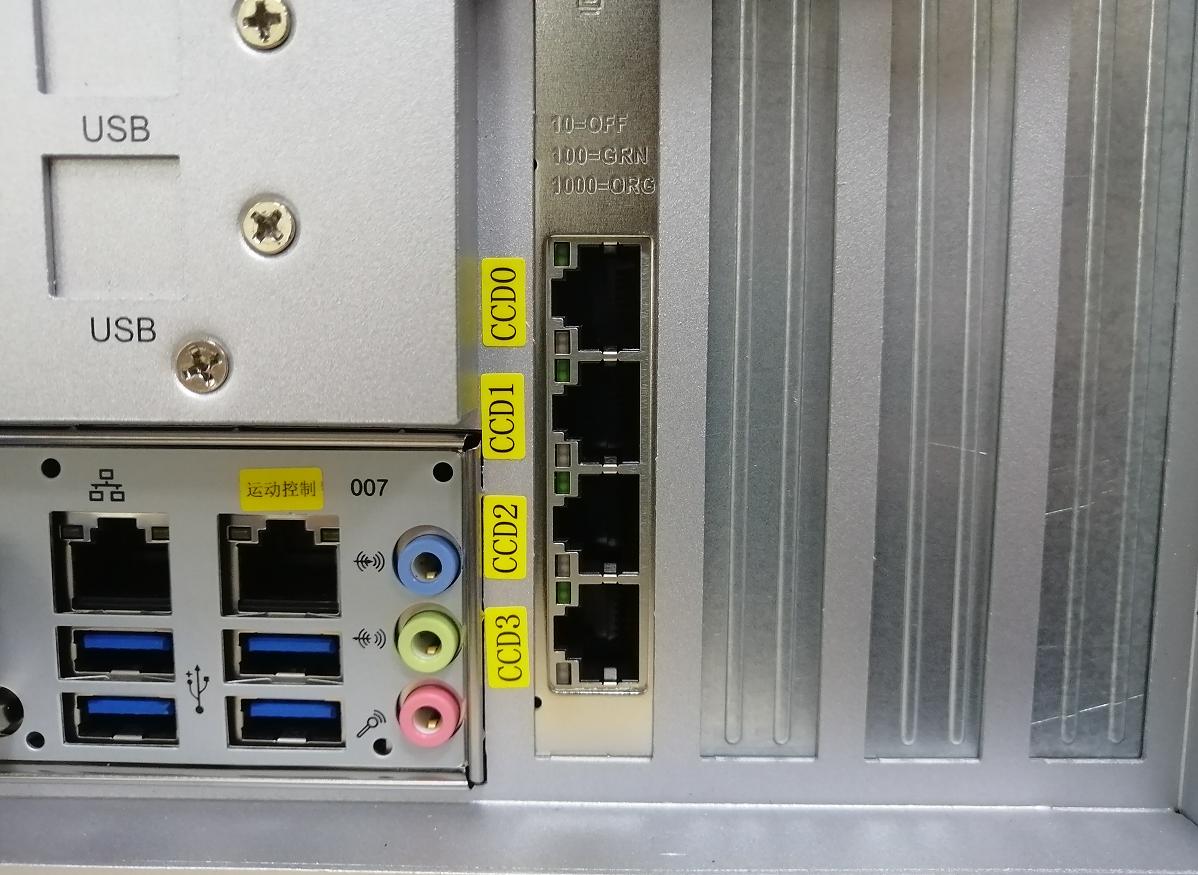

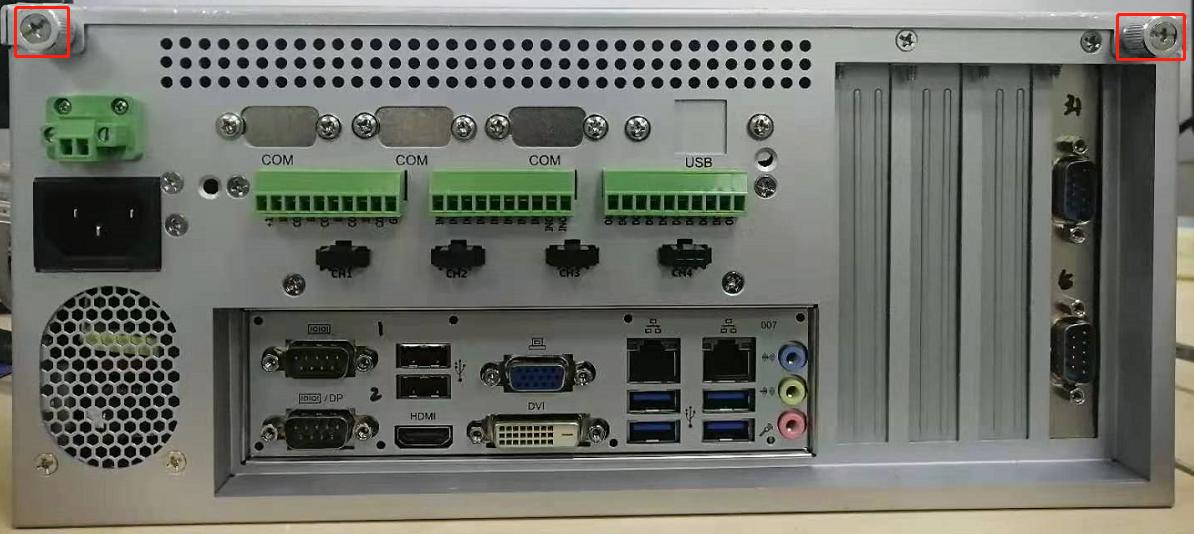

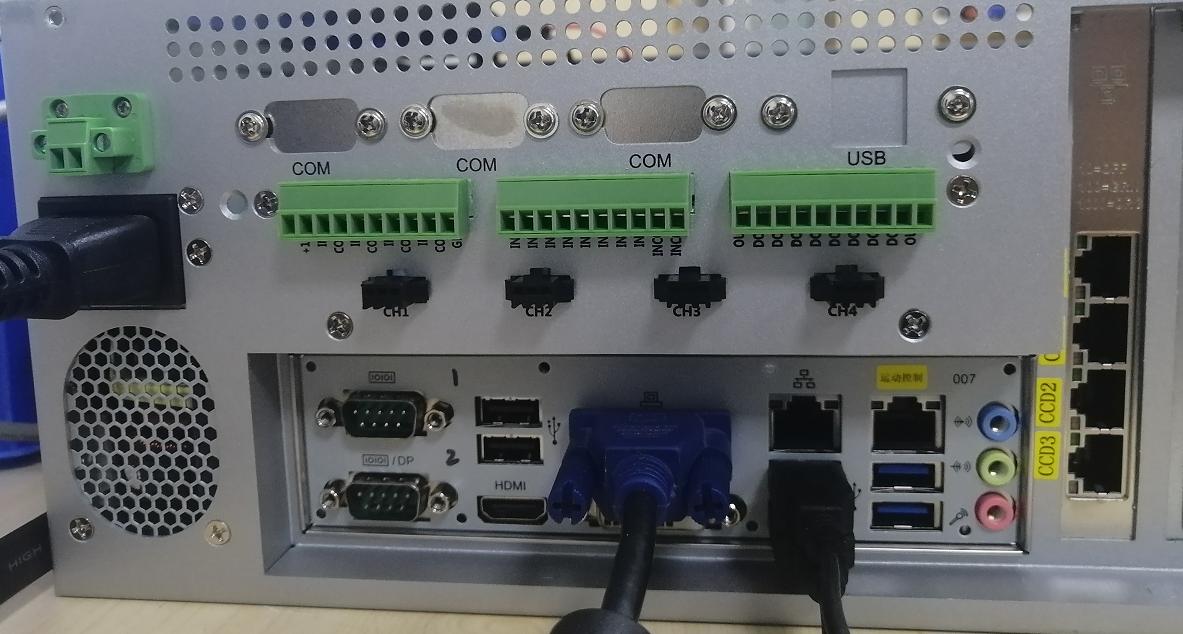

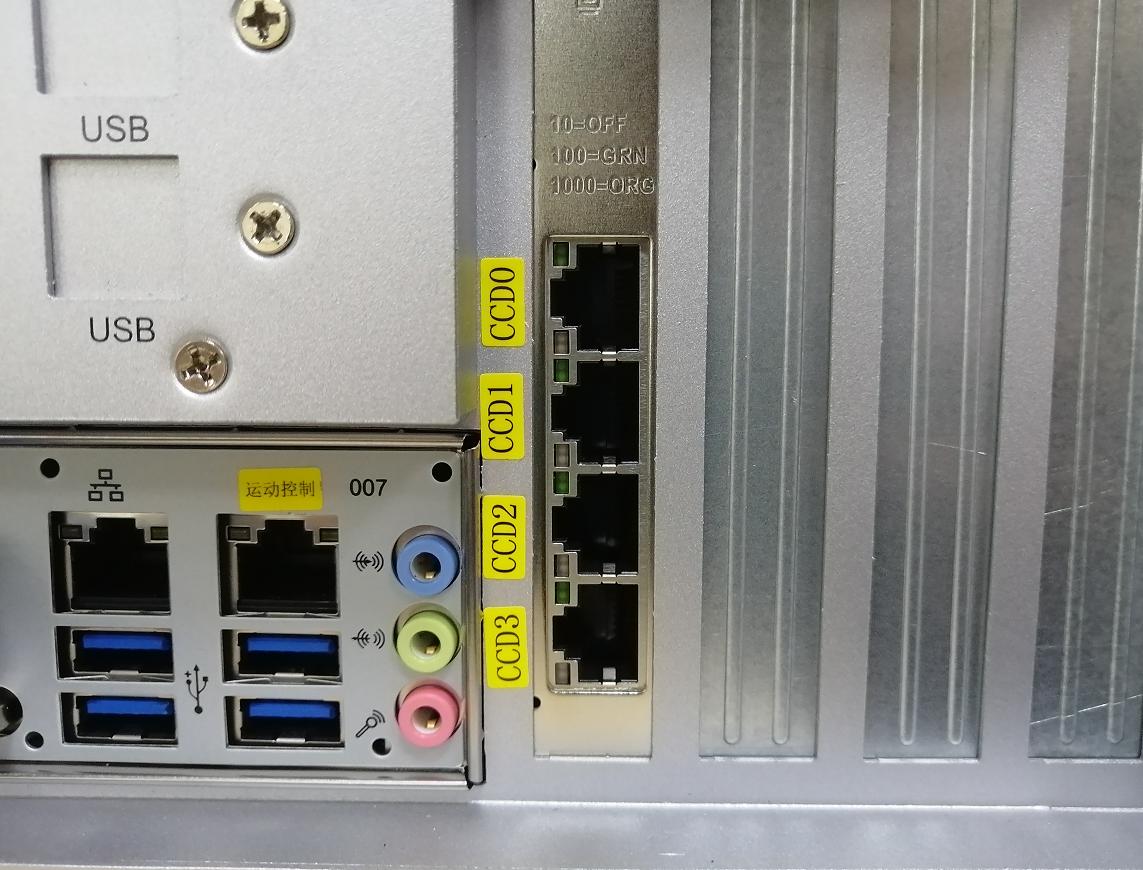

7. 貼好工控機端口接線標簽

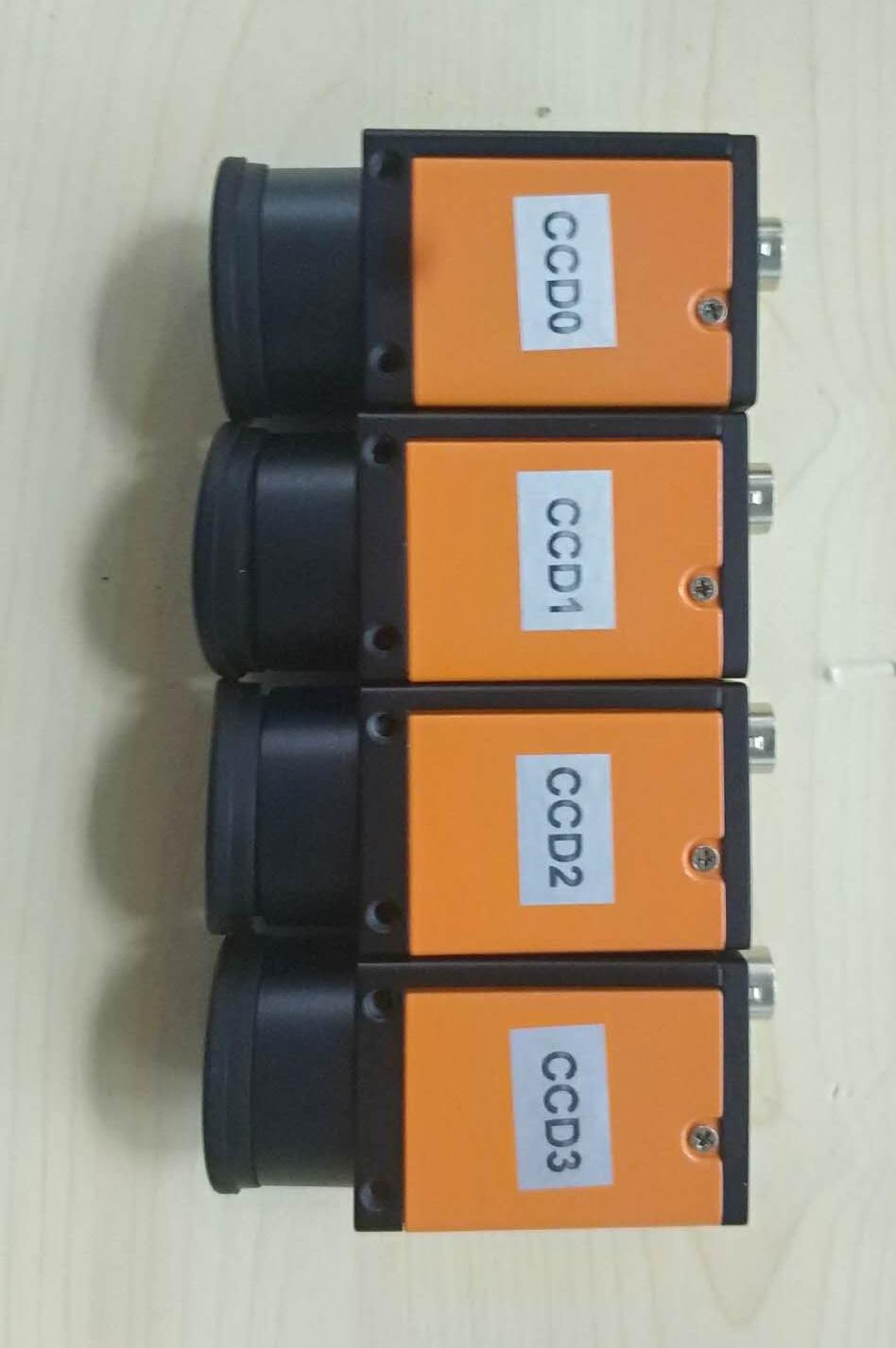

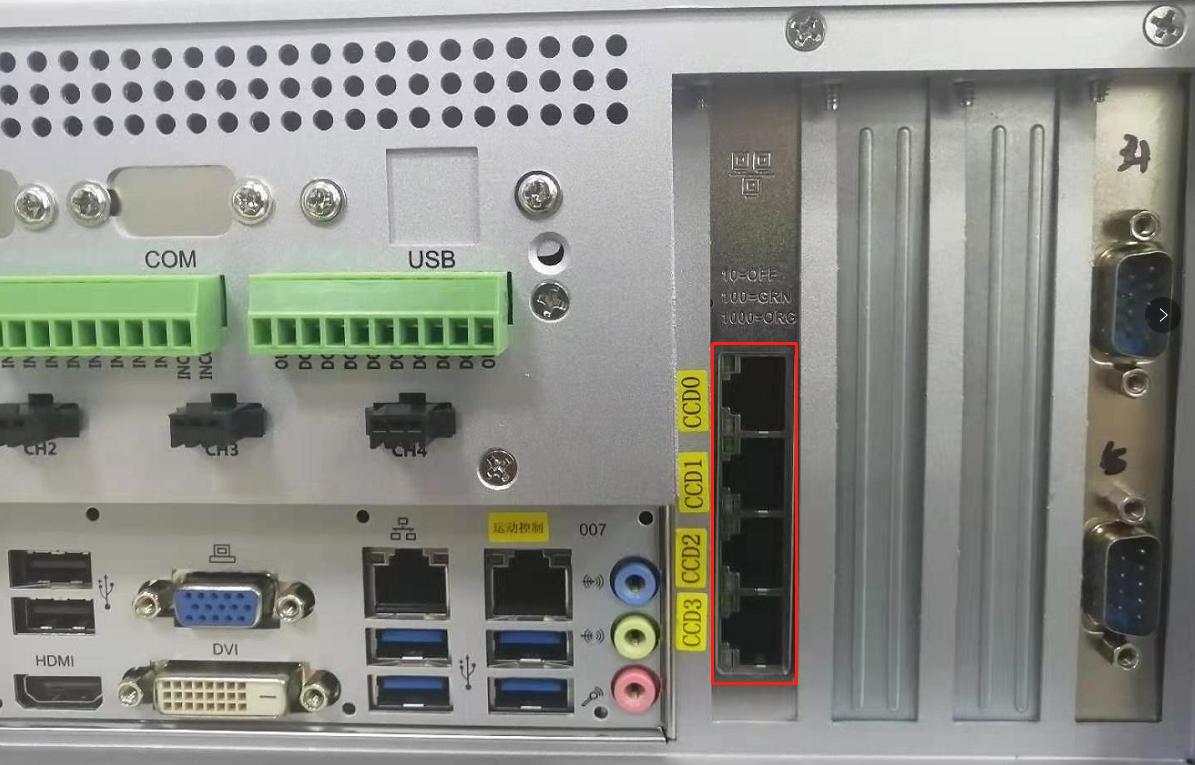

1， 貼好CCD標簽；

有幾顆相機便需要貼對應數量的標簽；

2，貼好運動控制網口(kou)的接口(kou)標簽；

帶網口的運(yun)動(dong)控(kong)制應用，需要貼(tie)好運(yun)動(dong)控(kong)制網口的標(biao)簽，與實(shi)際設置的運(yun)動(dong)控(kong)制網口IP地址相對應。

4，如有外接的光(guang)源控制(zhi)(zhi)器，則需要貼好(hao)光(guang)源控制(zhi)(zhi)器通訊的COM口標簽；

   無特殊要求，一般默認使用COM1作為光源控制器的通訊接口。

裝機流程結束！

下載鏈接：SC-W-7010-2C工控機裝機指引_20250724-新版
