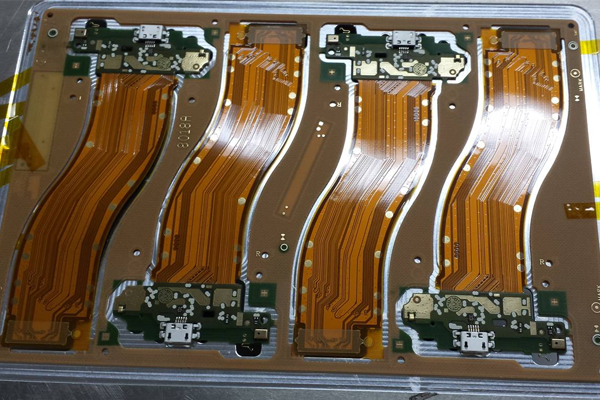

FPC，即柔性電(dian)(dian)(dian)路板（Flexible Printed Circuit, 簡稱FPC），是一種基于柔性覆銅(tong)板制成的電(dian)(dian)(dian)路板，常(chang)以(yi)片材進(jin)行生產，以(yi)其重量(liang)輕、厚度薄、可自由彎曲(qu)折疊等(deng)特性，成為電(dian)(dian)(dian)子產品連接的重要組(zu)件。它廣泛應用(yong)于航天、軍事(shi)、移(yi)動通訊、筆記本電(dian)(dian)(dian)腦、計算(suan)機(ji)外設、PDA、數字(zi)相機(ji)以(yi)及汽車等(deng)領域，特別適合于對(dui)空間要求嚴格、需要高(gao)度集(ji)成和(he)靈活性的場合。

FPC的(de)(de)制(zhi)造過(guo)程復雜，其中油(you)(you)墨絲(si)網(wang)印刷是關鍵環節(jie)之一。油(you)(you)墨絲(si)網(wang)印刷主要用于在FPC表(biao)面形成(cheng)阻焊層、字(zi)符(fu)標(biao)記等，通過(guo)精(jing)確(que)的(de)(de)絲(si)網(wang)版將油(you)(you)墨轉移到FPC基材上。這一工藝不僅具有高(gao)(gao)精(jing)度、低(di)成(cheng)本、高(gao)(gao)效率(lv)的(de)(de)優點，還能滿(man)足FPC對細(xi)節(jie)和品質的(de)(de)高(gao)(gao)要求。

在(zai)片(pian)材(cai)FPC的(de)絲網印(yin)(yin)(yin)刷過程(cheng)中，使(shi)用WiseAlign視覺(jue)對位(wei)軟件(jian)能夠顯著提升印(yin)(yin)(yin)刷的(de)精度(du)(du)、效率(lv)和(he)穩定性。憑(ping)借自主(zhu)研(yan)發的(de)算法技術，輕松的(de)實現(xian)微(wei)米級對位(wei)精度(du)(du)，確保(bao)了(le)(le)(le)(le)印(yin)(yin)(yin)刷圖案的(de)精確位(wei)置(zhi)，避(bi)免在(zai)絲印(yin)(yin)(yin)的(de)過程(cheng)中產(chan)生錯(cuo)位(wei)和(he)模糊現(xian)象。同(tong)時，其快速對位(wei)速度(du)(du)縮短了(le)(le)(le)(le)生產(chan)周期(qi)，對位(wei)的(de)時間在(zai)±0.3ms，甚至(zhi)更(geng)高，對位(wei)速度(du)(du)的(de)提升，相應(ying)(ying)的(de)提高了(le)(le)(le)(le)生產(chan)效率(lv)。WiseAlign軟件(jian)的(de)操作界面簡潔明了(le)(le)(le)(le)，易于(yu)上(shang)手，無需編程(cheng)基礎即可操作，且(qie)支持快速配(pei)置(zhi)新(xin)應(ying)(ying)用，適應(ying)(ying)不同(tong)產(chan)品(pin)的(de)生產(chan)需求。此外(wai)，該軟件(jian)支持多相機(ji)應(ying)(ying)用和(he)多種(zhong)對位(wei)平(ping)臺，為印(yin)(yin)(yin)刷設備提供了(le)(le)(le)(le)更(geng)高的(de)靈活性和(he)兼容性。使(shi)用WiseAlign視覺(jue)對位(wei)軟件(jian)不僅降低了(le)(le)(le)(le)廢品(pin)率(lv)，提升了(le)(le)(le)(le)產(chan)品(pin)質量，還簡化了(le)(le)(le)(le)操作流程(cheng)，提高了(le)(le)(le)(le)生產(chan)線的(de)整體效能。

WiseAlign視覺軟件在FPC絲印中扮演著不可或缺的重要角色，它集成了高精度視覺檢測、實時分析與智能控制功能，確保了FPC絲印過程的高效率、高精度與高質量。該軟件通過實時監測每片FPC表面的微小變化，如缺陷、污染及印刷偏差，有效預防了不良品的產生，將產品品質提升至最優標準。同時，WiseAlign視覺對位技術的引入，實現了微米級對位精度，確保了印刷圖案的精準無誤，進一步提升了FPC產品的性能與可靠性。此外，該軟件還具備強大的生產流程優化能力，通過智能算法分析生產數據，自動調整印刷參數，顯著提高了生產效率，降低了生產成本。

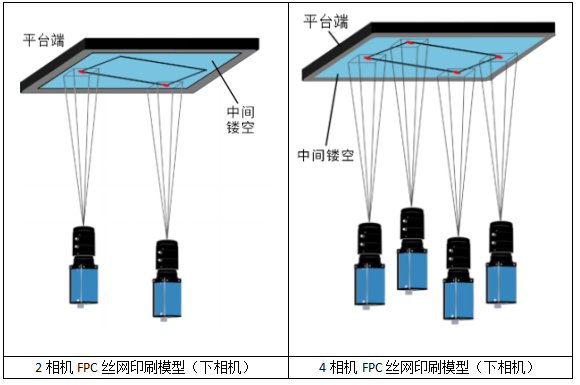

WiseAlign視覺對位系統FPC油墨絲網印刷案例中的(de)應用模(mo)型如下：

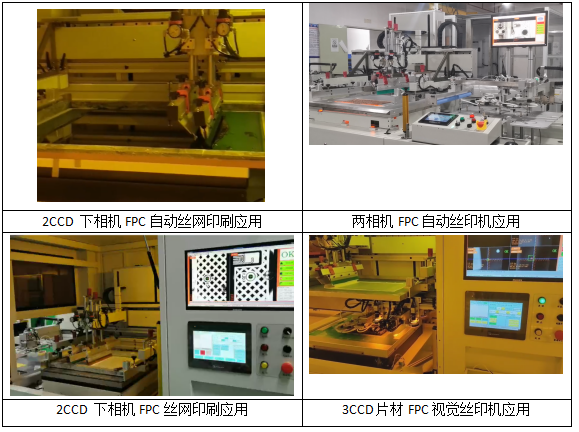

WiseAlign-2C雙相(xiang)機自對(dui)位(wei)(wei)系統(tong)在(zai)(zai)(zai)工業自動化(hua)領域應(ying)用極(ji)為廣泛(fan)，軟件的(de)界面(mian)操作簡便(bian)，便(bian)于(yu)用戶快(kuai)速(su)(su)上手(shou)。在(zai)(zai)(zai)此案例(li)中，設備利用WiseAlign視(shi)覺對(dui)位(wei)(wei)軟件進行(xing)高(gao)精度(du)、高(gao)速(su)(su)度(du)的(de)對(dui)位(wei)(wei)作業，快(kuai)速(su)(su)進行(xing)網(wang)板的(de)對(dui)齊，保證了油墨(mo)在(zai)(zai)(zai)印刷(shua)的(de)時候能準確無誤(wu)，在(zai)(zai)(zai)FPC印刷(shua)中的(de)對(dui)位(wei)(wei)精度(du)可達到±0.03mm，且對(dui)位(wei)(wei)過程在(zai)(zai)(zai)0.4秒內即可完成。

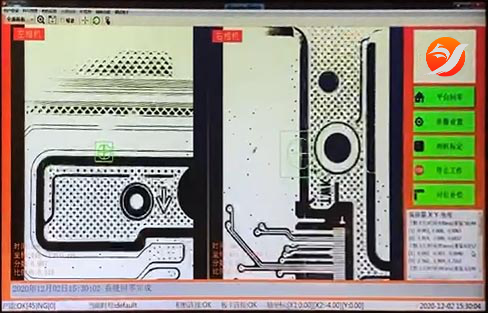

WiseAlign-2C應用的軟件(jian)主界面

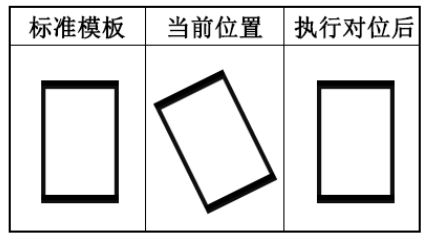

對(dui)位原理(li)圖示(shi)

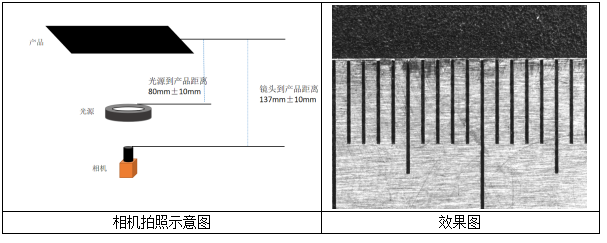

打光(guang)配(pei)置和實際Mark點拍(pai)照圖如下：

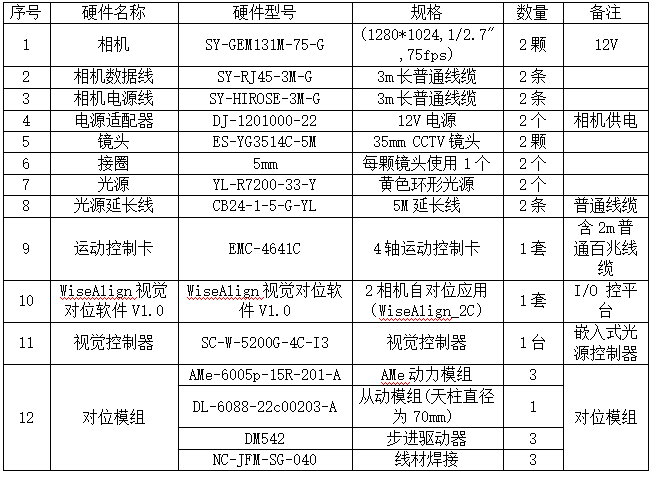

硬件配置清單如下：

此方(fang)案(an)適(shi)用領域為:PCB片(pian)狀(zhuang)電路(lu)板(ban)、、柔性(xing)扁平電纜（FFC）、柔性(xing)觸摸(mo)屏、玻(bo)璃蓋板(ban)、光學薄膜、等軟性(xing)材料、片(pian)狀(zhuang)材料的絲網(wang)印刷、填孔、通孔、檢測等相(xiang)關(guan)工藝(yi)制造(zao)。

隨著工業自動化方面的迅速發展，深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業，在不斷開發制造更新、更可靠的產品，以滿足各行業的需求。除高品質的產品外，在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務，從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力(li)于(yu)支持廣(guang)大用戶，并協助他(ta)們成(cheng)為其行業(ye)中的佼佼者(zhe)。

FPC片材(cai)的油墨絲網印(yin)刷應(ying)用
