工控機6412的485連接測試文檔

一(yi)(yi)、該測試需要使(shi)用一(yi)(yi)個232轉485轉換(huan)器

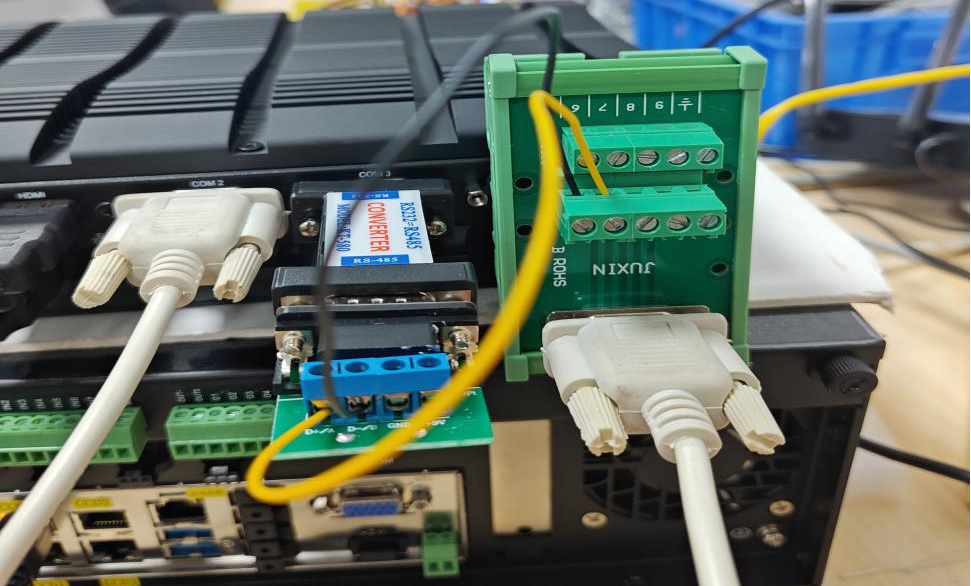

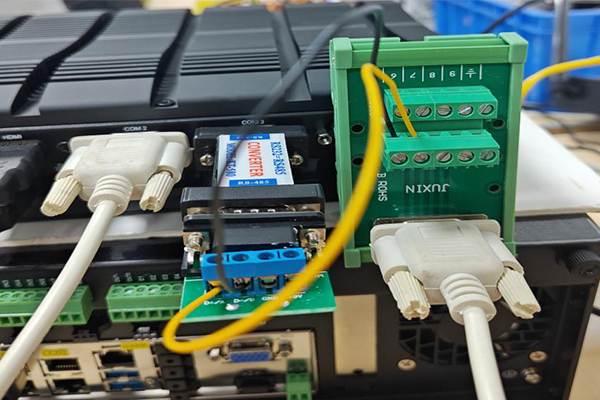

1、將硬件按照(zhao)圖(tu)中標識(shi)連(lian)接

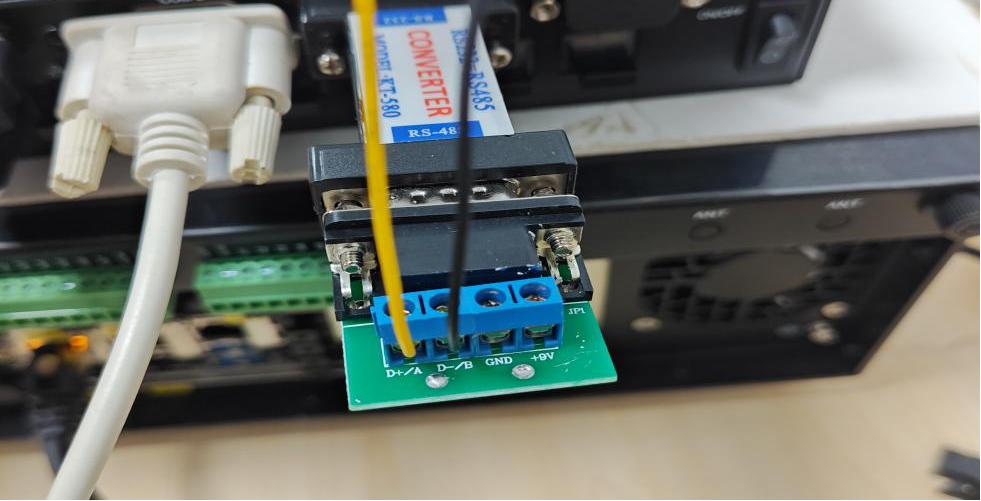

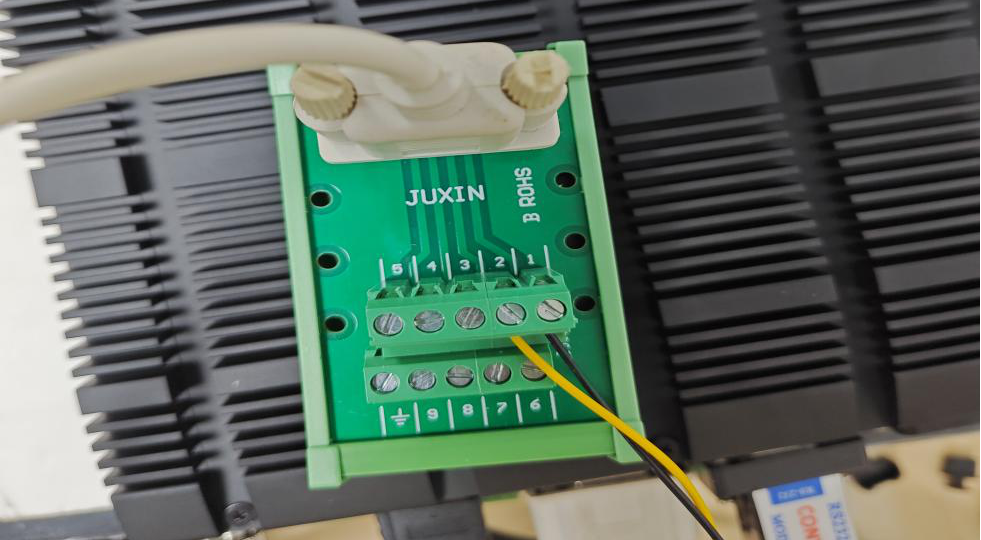

同時轉換(huan)器中(zhong)(zhong)需(xu)要(yao)按(an)照(zhao)如下兩(liang)圖中(zhong)(zhong)連線

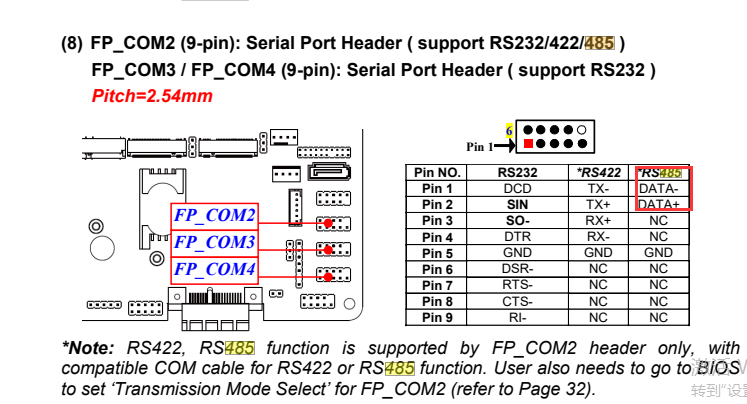

接線定義

2、在工控機(ji)的BIOS中設置端口通信(xin)方式（開機(ji)時重復按delete鍵(jian)進入(ru)BIOS）

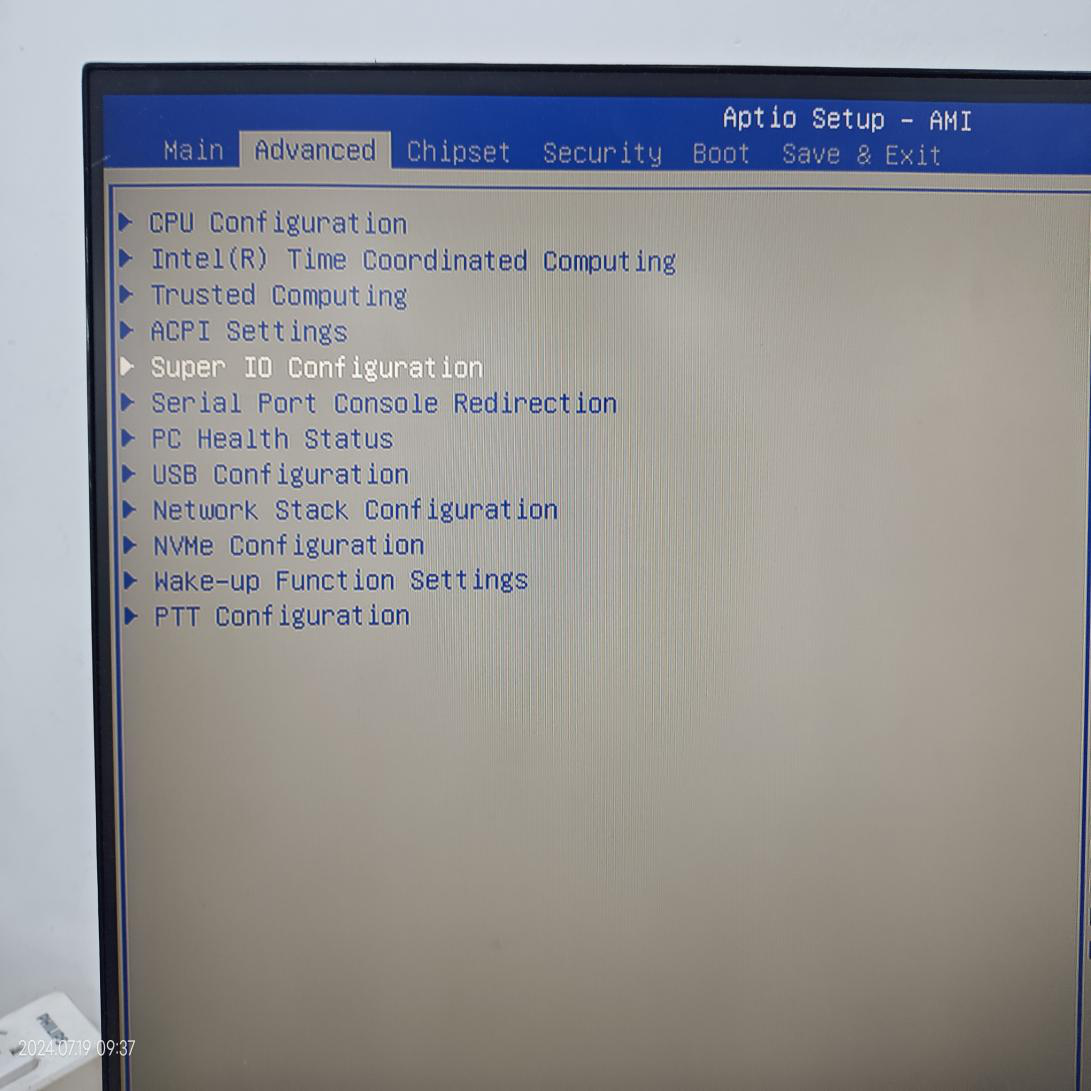

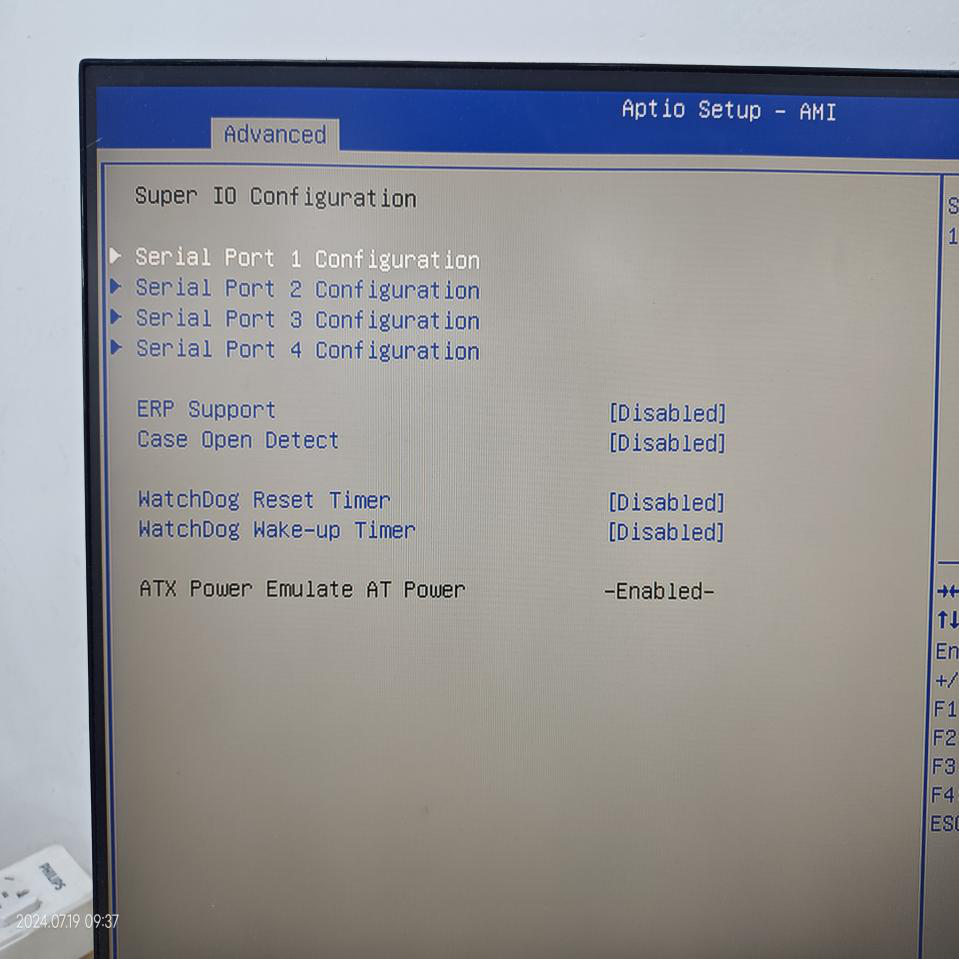

進(jin)入(ru)BIOS后選擇(ze)圖(tu)中(zhong)頁面(mian)(mian)并選中(zhong)Super IO Configueration進(jin)入(ru)端(duan)口的設置頁面(mian)(mian)

設(she)置(zhi)頁面選擇需(xu)要設(she)置(zhi)的COM端口確(que)認(ren)進入設(she)置(zhi)

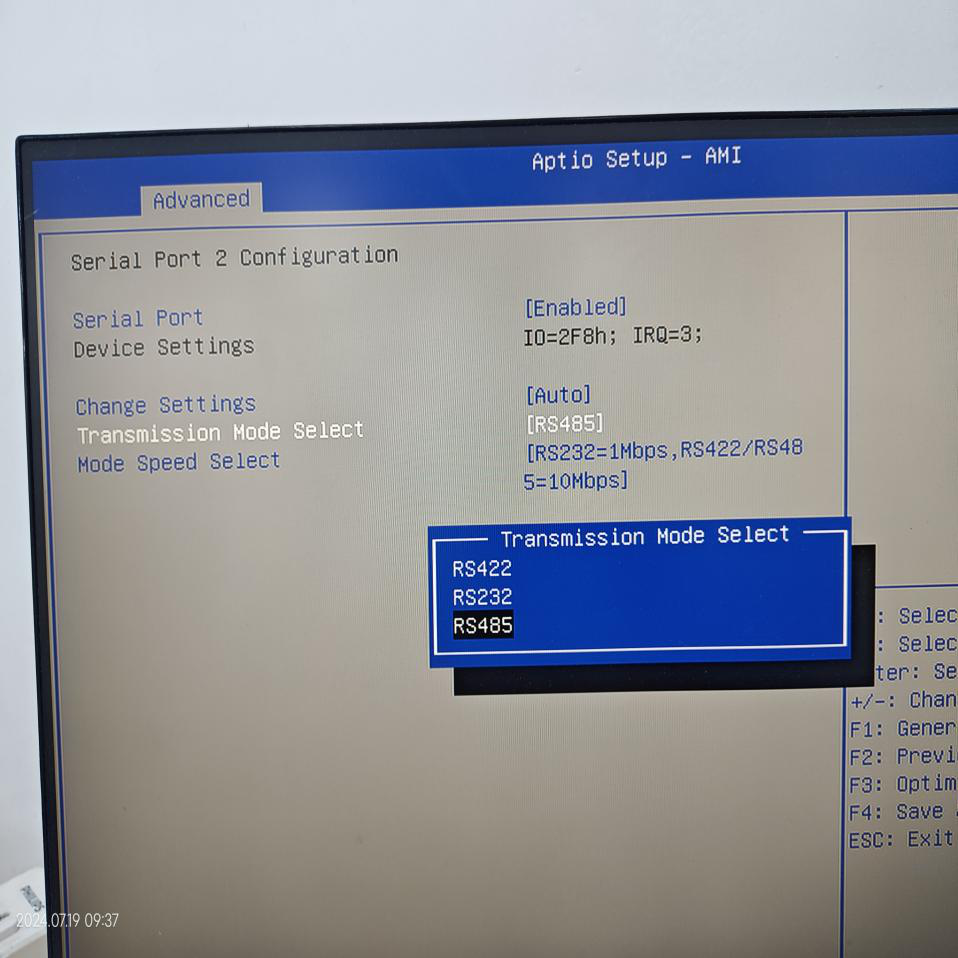

以COM2口(kou)為(wei)例，選(xuan)擇(ze)Transmission Mode Select后(hou)在該頁面選(xuan)擇(ze)需要(yao)設置的通信(xin)方式

按F4保存并退出

3、軟件測試

安(an)裝modbus測試軟(ruan)件分(fen)別(bie)需要安(an)裝ModbusPollSetup與ModbusSlaveSetup

打開安裝的兩個軟件

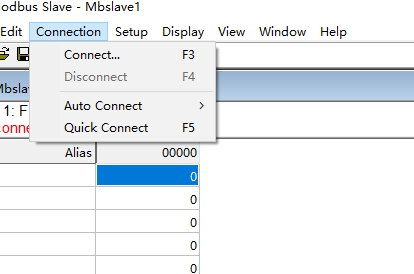

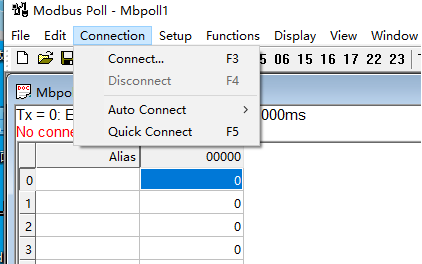

分(fen)別(bie)在(zai)兩(liang)個軟件中建立連接

選擇同樣(yang)的(de)波特率(lv)等(deng)信息并確認（如圖則為連接(jie)成功）

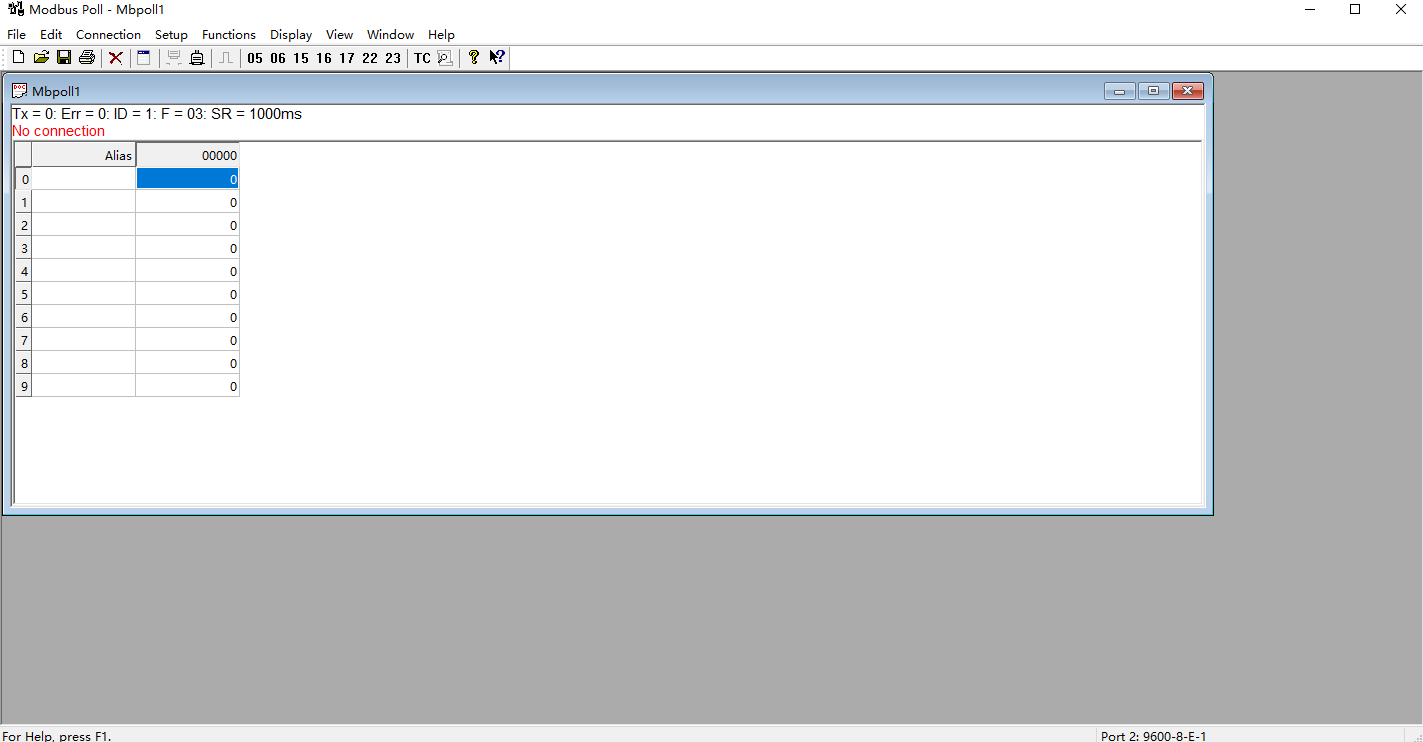

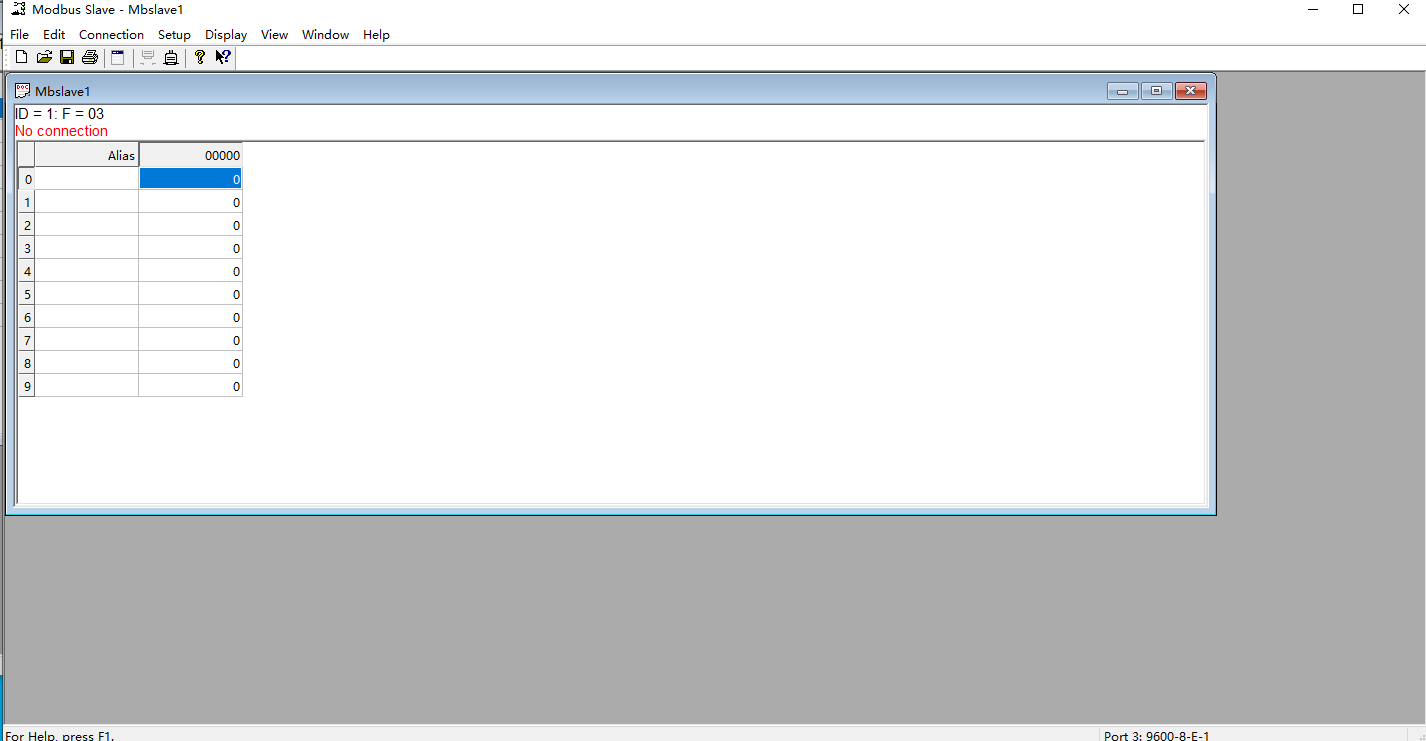

如圖為連(lian)接(jie)失敗，檢(jian)查接(jie)線是否正確(que)

連接成功后

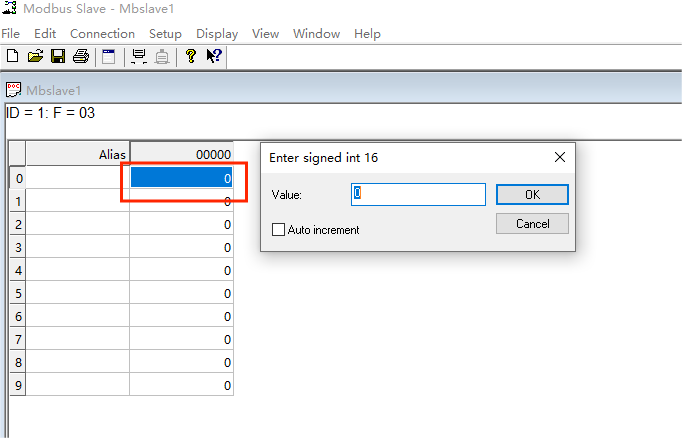

在(zai)ModbusSlave頁面(mian)(mian)雙(shuang)擊圖中標(biao)記(ji)處打(da)開數值修改頁面(mian)(mian)并在(zai)框中設(she)置一個數值后點擊OK

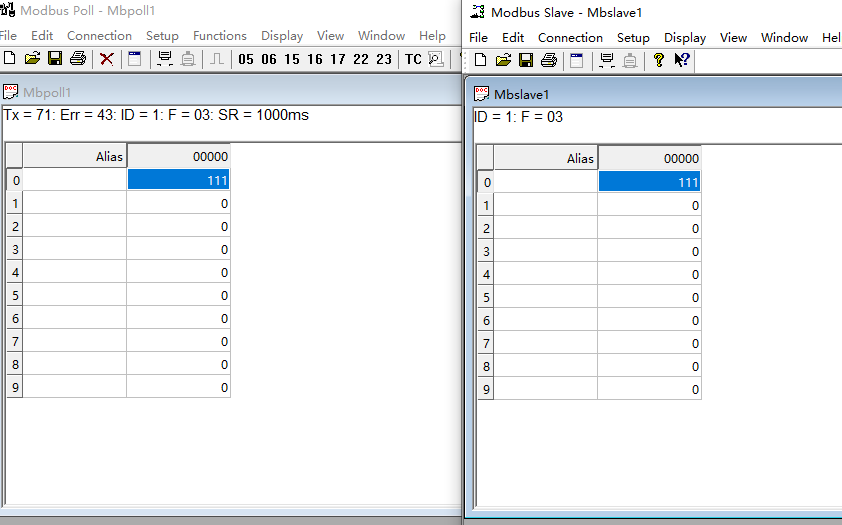

ModbusPoll與ModbusSlave的值能夠(gou)對(dui)應上(shang)則測(ce)試通過
