工控機接地線示意

工(gong)控(kong)機是專門用于工(gong)業(ye)(ye)(ye)(ye)自動(dong)化控(kong)制和(he)數據采集(ji)的(de)計算機設備，它通過硬件和(he)軟件的(de)專業(ye)(ye)(ye)(ye)化設計，能夠滿足(zu)工(gong)業(ye)(ye)(ye)(ye)自動(dong)化系統的(de)特殊需求，提高(gao)生產效率和(he)品質(zhi)，并確保工(gong)業(ye)(ye)(ye)(ye)自動(dong)化系統的(de)安全和(he)穩定運行。

接地：接地對于(yu)減少在導(dao)體上(shang)產(chan)生的(de)靜(jing)電(dian)荷(he)是非常(chang)重要的(de),如果工控機(ji)和設備(bei)控制柜之間(jian)存在很大(da)的(de)電(dian)勢差(cha)，設備(bei)中存在電(dian)勢差(cha)的(de)話，就會產(chan)生大(da)電(dian)流破(po)壞電(dian)子(zi)元器件(jian)。而工控機(ji)中的(de)主(zhu)板上(shang)面存在大(da)量的(de)電(dian)子(zi)元器件(jian)，容易造成系統的(de)不穩定，甚(shen)至無法開機(ji)，因(yin)為(wei)工控機(ji)主(zhu)板有(you)保護措施(shi)。

機器接地安裝說明：

1.需要的外六角(jiao)三組(zu)合螺絲 M3.5*6一根黃綠接地線

　　步驟1.將接(jie)地線一(yi)端與機(ji)箱(xiang)安裝(zhuang)到機(ji)箱(xiang)接(jie)地螺絲處

　　步驟2.在機柜中安裝(zhuang)一顆機柜螺母

　　步驟3.將接(jie)地線另一端與機柜(ju)螺絲相連(lian)接(jie)

步(bu)驟4.機箱接地安裝(zhuang)完成

接地必須良好，特別是濾波器的PGND、PC的接地端子和開關電源的PGND。接地線使用4~6平方的接地線，在條件有限的情況下，接地線不小于2.5平方。如(ru)果系統(tong)是(shi)金屬(shu)機框(kuang)，可(ke)以將(jiang)接(jie)地線可(ke)靠的接(jie)到(dao)系統(tong)的專用接(jie)地端子上。接(jie)地線盡(jin)量短(duan)(duan)、粗。保證(zheng)盡(jin)可(ke)能(neng)小的接(jie)觸電(dian)阻(zu)和盡(jin)可(ke)能(neng)短(duan)(duan)的接(jie)地路徑。

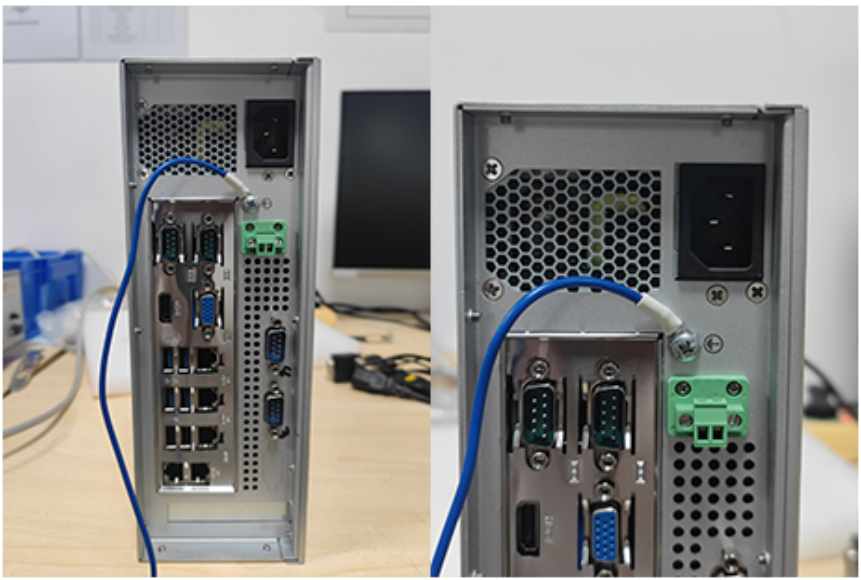

一、7010系列(lie)工控機接(jie)地示意

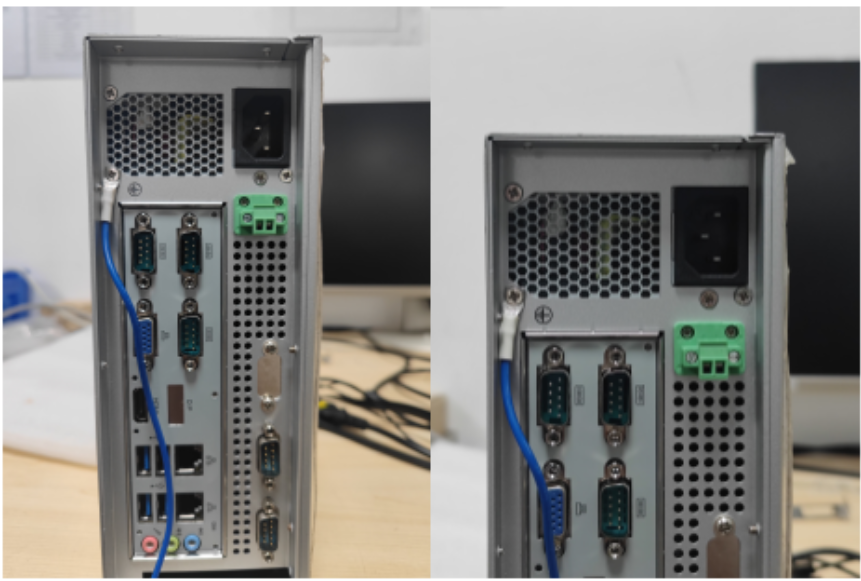

二、7100系列工(gong)控機接(jie)地示(shi)意

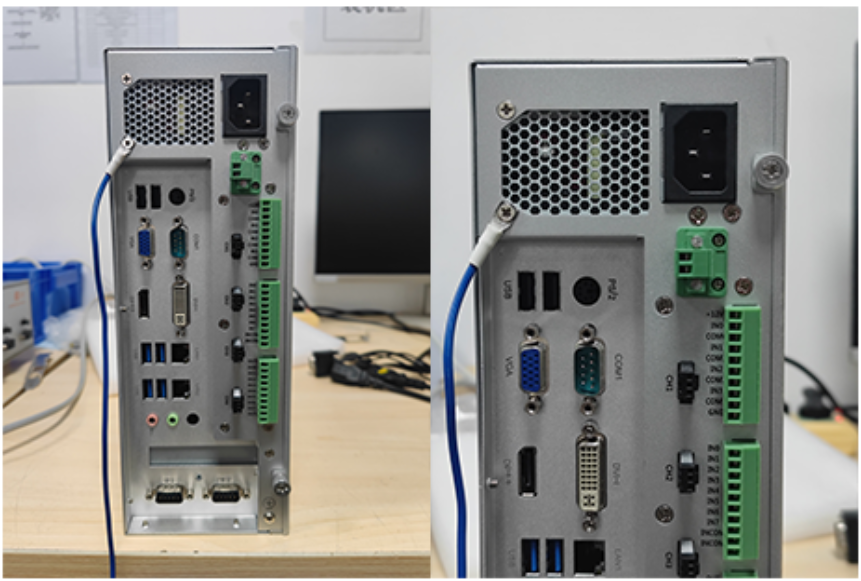

三、7130系列工控機接地示意

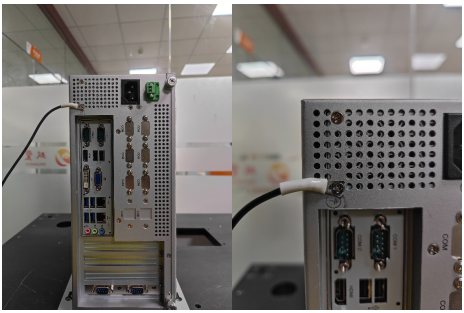

四、7230系(xi)列工控機接地示意
