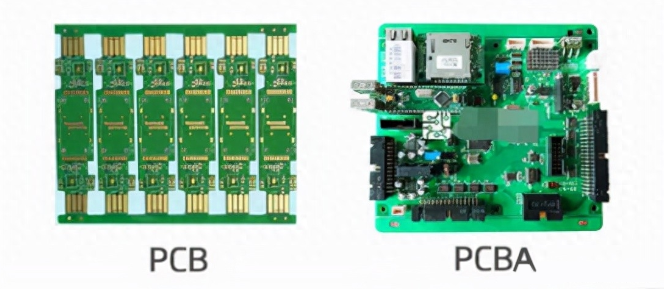

PCB/PCBA簡述

印刷電(dian)路板簡(jian)稱PCB。

作(zuo)為電(dian)子(zi)元器(qi)件的支撐體，和電(dian)子(zi)元器(qi)件電(dian)氣連接的載(zai)體，是重要的電(dian)子(zi)部件；由于采用電(dian)子(zi)印刷術制作(zuo)，所以(yi)被稱為印刷電(dian)路(lu)板。

PCBA是PCB電子(zi)元(yuan)器件的裝配過程；可以理解為(wei)成品線路板。

AOI簡述

AOI全(quan)稱為自動光學(xue)檢測(ce)。

是基于光學(xue)原理，對PCB/PCBA生(sheng)產中遇到(dao)的常見(jian)缺陷，進行(xing)檢測的設(she)備。

基于AOI的PCB、PCBA質量檢測指的是，AOI設備通過工業攝像頭自動(dong)掃描PCB/PCBA板件，采集圖像，進行相(xiang)對(dui)應的測試，同時與(yu)數據庫中合格的參數進行比(bi)較。

經過(guo)(guo)圖(tu)像(xiang)處理(li)，檢測出來的(de)缺陷(xian)，通(tong)過(guo)(guo)顯示器或(huo)者自動標志把缺陷(xian)標示出來，供維修人員(yuan)修整。

在(zai)PCB/PCBA加工中，加工廠需要從各(ge)個方面去提高生(sheng)產質量。如改進生(sheng)產工藝、升級設備(bei)、操作人員的培訓。加強質檢等。

AOI檢測就(jiu)是重要質量(liang)檢測手段(duan)之一。

AOI能檢測什么？

為(wei)什么說AOI檢(jian)測設備對PCB/PCBA 生產具有重要(yao)性(xing)？

關(guan)于AOI檢(jian)測(ce)設備(bei)，我們從以下幾個方面來介紹。

從結構區分AOI

從結構上(shang)區分，常用的有(you)三種(zhong)。

簡易型手動(dong)離(li)線(xian)(xian)AOI設備(bei),離(li)線(xian)(xian)AO設備(bei)，在線(xian)(xian)AO設備(bei)等；

在(zai)線(xian)(xian)AOI，是可以(yi)放在(zai)流(liu)水(shui)線(xian)(xian)上，同(tong)其(qi)他(ta)設(she)(she)備同(tong)時使用的光學(xue)檢測儀(yi)；節奏與(yu)生(sheng)產(chan)線(xian)(xian)其(qi)他(ta)設(she)(she)備生(sheng)產(chan)節拍相同(tong)，根據檢測目的的不(bu)同(tong)，可以(yi)放在(zai)生(sheng)產(chan)線(xian)(xian)的不(bu)同(tong)位置。　　

離線(xian)AOI，是(shi)不可以放在(zai)流(liu)水(shui)線(xian)上一起使用的光學檢測儀，但是(shi)可以放在(zai)其(qi)他位置，對流(liu)水(shui)線(xian)上的PCB/PCBA板進行(xing)檢測。

AOI檢驗原理

AOI檢(jian)驗原(yuan)理的區(qu)別(bie)：

現(xian)階段AOI光學檢(jian)測儀(yi)主要(yao)運用的檢(jian)查對比技(ji)術主要(yao)有兩種。

一種為統(tong)計(ji)建(jian)模(即(ji)圖像(xiang)對比的改進板)，離線AOI用此技術的比較多(duo)，部分公司(si)也(ye)將此技術用在(zai)在(zai)線AOI上。

一(yi)種為特征矢(shi)量(liang)分析(即對(dui)圖像矢(shi)量(liang)化后對(dui)比檢(jian)測)，在線AOI用(yong)此技術的比較多(duo)。

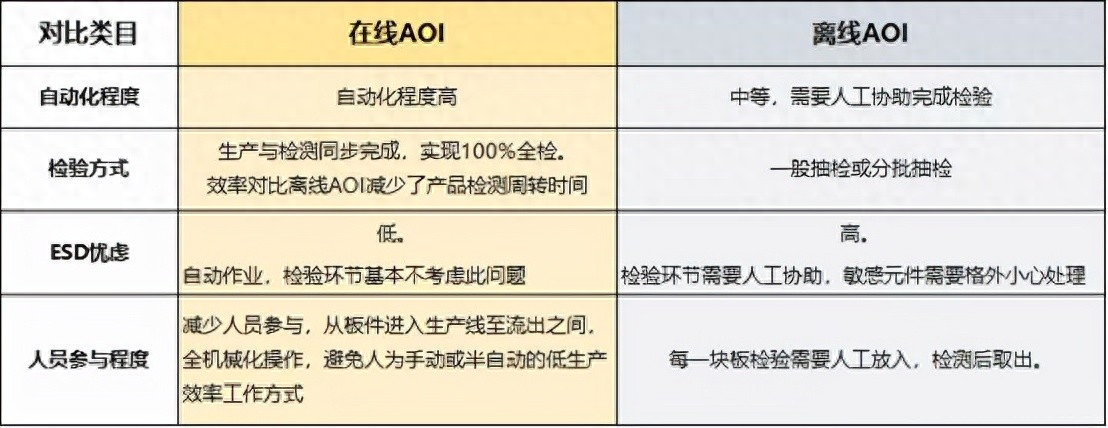

AOI 在線與離線區別

在線AOI與離線AOI的相同點：

1、檢(jian)驗方式(shi)相同(tong)，都是通過光學原(yuan)理對PCB/PCBA板(ban)進行(xing)定義，分辨(bian)合格板(ban)與問題板(ban)。

2、檢驗(yan)對(dui)象基(ji)本相(xiang)同，但是(shi)在線(xian)AOI對(dui)小元件效果(guo)更好，主要(yao)是(shi)因為在線(xian)AOI配置相(xiang)對(dui)更高(gao)。

在(zai)線AOI與離線AOI的主(zhu)要(yao)區(qu)別，如(ru)下：

按分辨率分類AOI

按分辨率分類：

1、0402元件AOI設備

2、0201元件AOI設備

按相機分布與走動方式分類

按相機(ji)分(fen)布和(he)走(zou)動方式分(fen)有：

單相機(ji)(ji)、雙相機(ji)(ji)、多攝像機(ji)(ji)等；

走停式(shi)AOI，掃描(miao)式(shi)AOI。

AOI設備可檢測缺陷類目

DIP線支(zhi)持：插(cha)件(jian)檢(jian)(jian)測(ce)、焊(han)錫點檢(jian)(jian)測(ce)、單面檢(jian)(jian)測(ce)、雙面檢(jian)(jian)測(ce)；

SMT線支持：貼片/焊錫2D檢測(ce)、貼片/焊錫3D檢測(ce)、錫膏檢測(ce)、雙面檢測(ce)

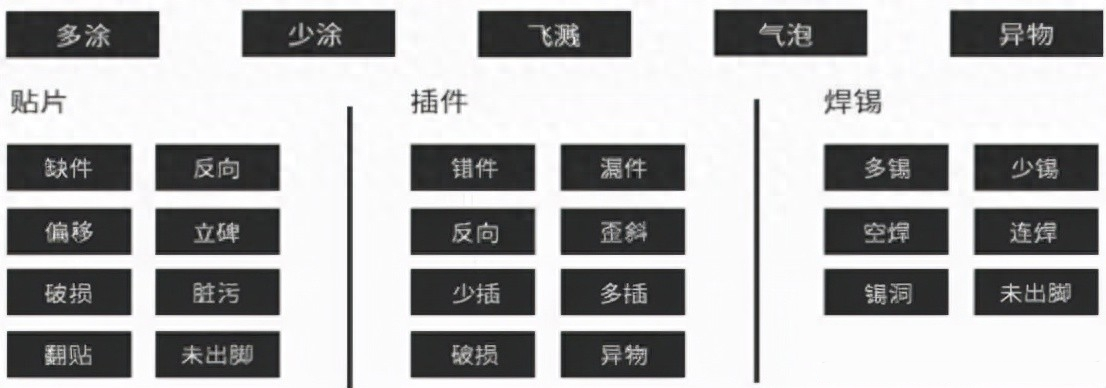

按照AOI檢(jian)測(ce)缺(que)陷類目的不同有：

01

1、 SMT貼片元件及焊(han)錫缺陷檢測

回(hui)流(liu)焊前后(hou)、SMT段回(hui)流(liu)爐后(hou)：

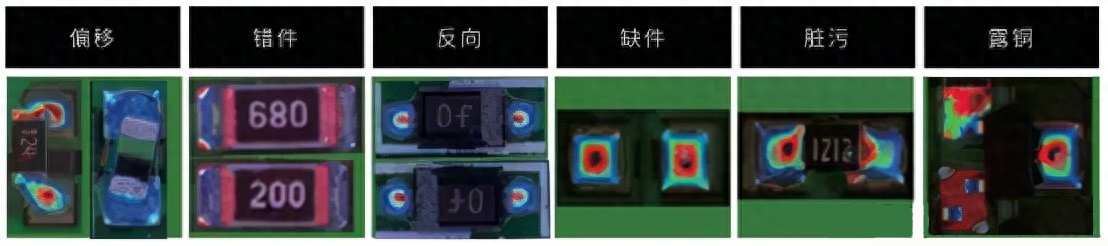

偏移、錯件、反向(xiang)、缺件、臟污、露銅(tong)等(deng)

02

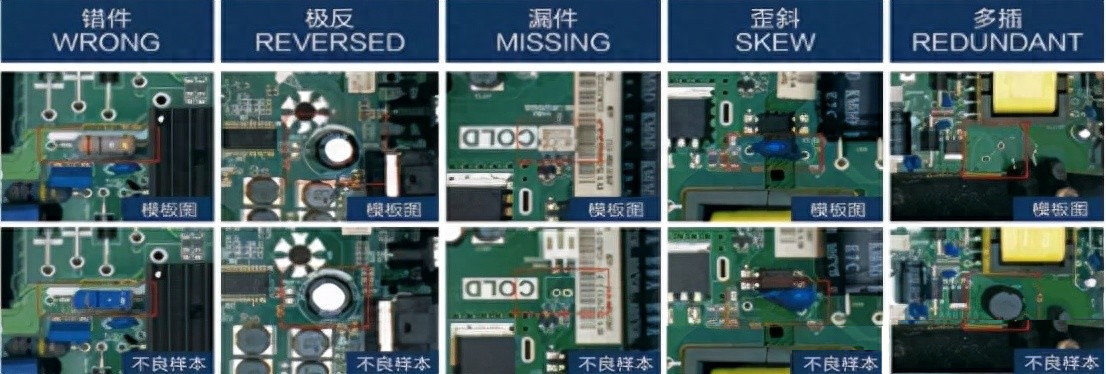

2、檢測(ce)DIP元件的(de)錯漏反等(deng)缺陷

波峰焊前

錯件(jian)、極反、漏件(jian)、歪(wai)斜、多(duo)插

檢測(ce)DIP元件(jian)的焊錫點缺陷

波峰焊后

少(shao)錫、多錫、連錫、不出(chu)腳/缺件(jian)、空(kong)焊(han)、虛(xu)焊(han)/錫洞

03

3、涂覆檢測

涂(tu)覆(fu)線固化爐前(qian)后缺陷檢測：多(duo)涂(tu)、少涂(tu)、飛濺(jian)、氣泡、異(yi)物

04

4、PCB行業裸板檢測

設備是最基礎的保障。

機器視覺(jue)系統(tong)的(de)(de)特(te)點(dian)，是(shi)提(ti)高生產的(de)(de)靈活(huo)性(xing)、效率與(yu)自動化(hua)程度。

在大規模的生產中，可以有效提高生產效率，更重要的是讓生產的 PCB、PCBA線路板質量有保證。深圳市雙翌光電科技有限公司是一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業。公司自成立以來不斷創新，在智能自動化領域研發出視覺對位系統、視覺定(ding)位、視覺檢測、圖(tu)像處理庫等為核心的多(duo)款(kuan)自(zi)主知識產(chan)權產(chan)品。涉及自(zi)動貼合機、絲印機、曝光(guang)機、疊片(pian)機、貼片(pian)機、智(zhi)能(neng)檢測、智(zhi)能(neng)鐳射等眾(zhong)多(duo)行業領(ling)域(yu)。雙(shuang)翌視覺系(xi)統(tong)最高生產(chan)精(jing)度可達um級別，圖(tu)像處理精(jing)準、速度快，將智(zhi)能(neng)自(zi)動化制造行業的生產(chan)水平提升(sheng)到一(yi)個更高的層次，改進(jin)了以(yi)往(wang)落后的生產(chan)流程(cheng)，得到廣大(da)用戶的認可與肯定(ding)。隨著智(zhi)能(neng)自(zi)動化生產(chan)的普及與發展，雙(shuang)翌將為廣大(da)生產(chan)行業帶來更全面、更精(jing)細、更智(zhi)能(neng)化的技(ji)術及服務(wu)。
