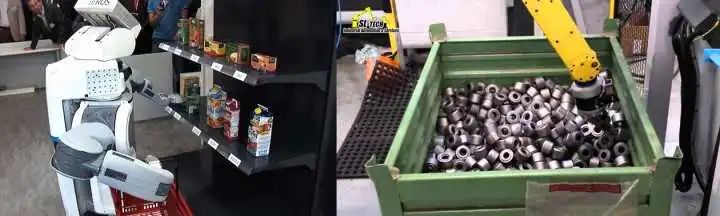

首先(xian)，我們要了(le)解(jie)，機(ji)(ji)器(qi)人(ren)領域的(de)視(shi)(shi)覺（Machine Vision）跟計算機(ji)(ji)領域（Computer Vision）的(de)視(shi)(shi)覺有一些不同：機(ji)(ji)器(qi)視(shi)(shi)覺的(de)目的(de)是(shi)給(gei)機(ji)(ji)器(qi)人(ren)提供操作(zuo)物體(ti)的(de)信息。所以，機(ji)(ji)器(qi)視(shi)(shi)覺的(de)研究大概有這幾塊：

1. 物體識別（Object Recognition）：在圖像中檢測到物體類型等，這(zhe)跟 CV 的(de)研究有很大一部分交叉(cha)；

2. 位姿(zi)估計（Pose Estimation）：計算出物(wu)體在攝像機坐(zuo)標系(xi)下的位置(zhi)和姿(zi)態，對(dui)于機器人而言，需(xu)要抓取東(dong)西，不(bu)僅要知道這是什么，也需(xu)要知道它具(ju)體在哪里；

3. 相機標(biao)(biao)定(ding)（Camera Calibration）：因為上(shang)面(mian)做的(de)只是計算了物體在相機坐標(biao)(biao)系下的(de)坐標(biao)(biao)，我們還需要(yao)確(que)定(ding)相機跟機器人(ren)的(de)相對(dui)位置和姿(zi)態，這樣才可以將物體位姿(zi)轉換到機器人(ren)位姿(zi)。

當然，我這里主(zhu)要是在物體抓(zhua)取領域(yu)的(de)機(ji)器(qi)視覺；SLAM 等其他領域(yu)的(de)就先(xian)不講了。

由(you)(you)于(yu)視(shi)覺是(shi)機器人感知的一塊很(hen)重(zhong)要內(nei)容(rong)，所(suo)以研究也(ye)非常多了，我(wo)就我(wo)了解的一些，按照由(you)(you)簡入繁(fan)的順序介紹吧。

一. 相機標定

這其實屬于比較成熟的領域。由于我們所(suo)(suo)有物體(ti)識(shi)別都只是計算物體(ti)在相機(ji)(ji)坐標(biao)系(xi)(xi)下的位(wei)姿，但(dan)是，機(ji)(ji)器人(ren)操作物體(ti)需(xu)要知(zhi)道物體(ti)在機(ji)(ji)器人(ren)坐標(biao)系(xi)(xi)下的位(wei)姿。所(suo)(suo)以，我們先(xian)需(xu)要對相機(ji)(ji)的位(wei)姿進行標(biao)定(ding)。

內參標定就不說(shuo)了，參照張正友的(de)論文，或者(zhe)各種(zhong)標定工(gong)具箱；

外參標(biao)定的(de)話，根據相機(ji)安(an)裝位置，有兩(liang)種方式(shi)：

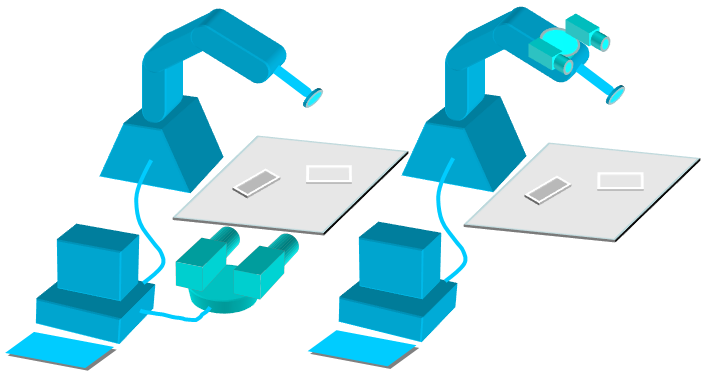

Eye to Hand：相機(ji)與機(ji)器人極坐標系固連，不隨機(ji)械臂運動(dong)而運動(dong)

Eye in Hand：相(xiang)機固連在機械(xie)臂上，隨機械(xie)臂運動(dong)而(er)運動(dong)

兩(liang)種方(fang)式的求解思路都(dou)類(lei)似，首先(xian)是眼在手(shou)外（Eye to Hand）

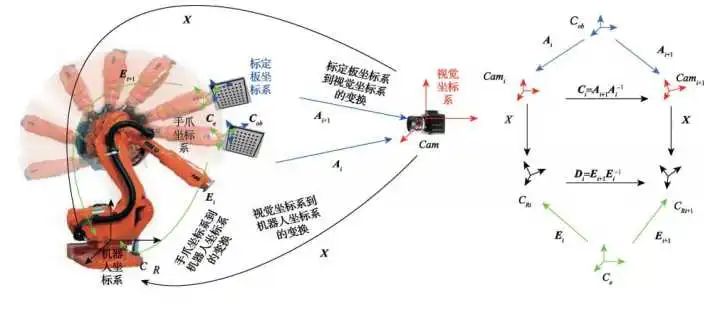

只需在機(ji)械臂末端(duan)固定(ding)一個(ge)棋(qi)盤格(ge)，在相機(ji)視野內運動(dong)幾個(ge)姿態。由于(yu)相機(ji)可以計算(suan)出(chu)棋(qi)盤格(ge)相對(dui)(dui)于(yu)相機(ji)坐標系的(de)位姿A_i 、機(ji)器(qi)人運動(dong)學正(zheng)解(jie)可以計算(suan)出(chu)機(ji)器(qi)人底座到末端(duan)抓手之間的(de)位姿變(bian)(bian)化E_i 、而(er)末端(duan)爪手與棋(qi)盤格(ge)的(de)位姿相對(dui)(dui)固定(ding)不(bu)變(bian)(bian)。

這(zhe)樣，我們就可以得到一個坐標系環 CX=XD

這種結構的求解(jie)有很(hen)多方法，這邊給出一個參考文獻：

Shiu, Yiu Cheung, and Shaheen Ahmad. "Calibration of wrist-mounted robotic sensors by solving homogeneous transform equations of the form AX= XB."ieee Transactions on Robotics and Automation 5.1 (1989): 16-29.

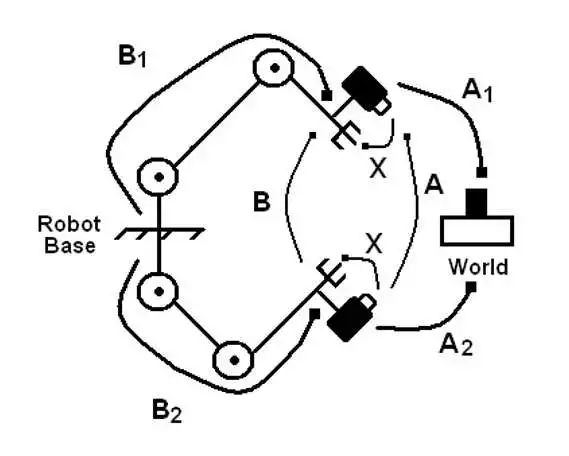

而對于眼在手上（Eye in Hand）的(de)情況，也類似，在地上隨便放一個(ge)棋盤(pan)格（與機(ji)器(qi)人基(ji)座固連），然后讓(rang)機(ji)械臂(bei)帶著相(xiang)機(ji)走幾個(ge)位姿，然后也可以形成一個(ge)AX=XB 的(de)坐標環(huan)。

二． 平面物體檢測

這(zhe)是目(mu)前工業流水線上最常見的(de)場景(jing)。目(mu)前來看，這(zhe)一領域對視覺的(de)要求是：快(kuai)速、精確、穩(wen)定。所以，一般(ban)是采用最簡(jian)單(dan)的(de)邊(bian)緣提取(qu)+邊(bian)緣匹配/形狀(zhuang)匹配的(de)方(fang)法；而(er)且，為了提高穩(wen)定性、一般(ban)會通過主要打(da)光(guang)源、采用反差(cha)大(da)的(de)背(bei)景(jing)等(deng)手段，減少系(xi)統變量。

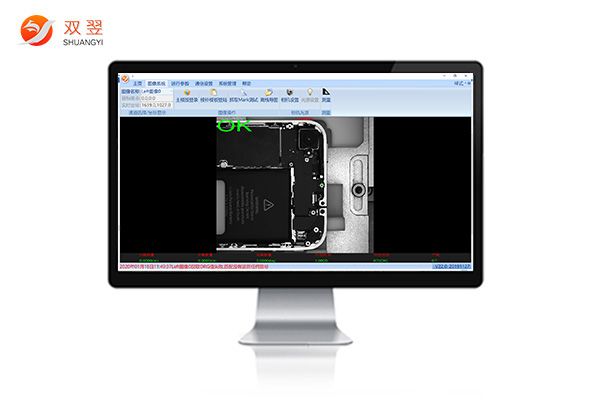

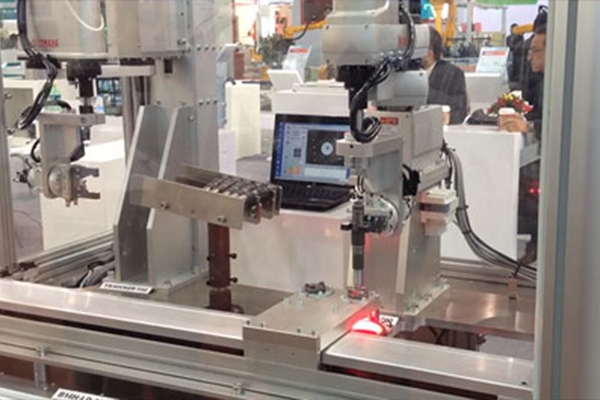

目(mu)前，很多智能(neng)相機都(dou)直接內嵌了這(zhe)些(xie)功能(neng)；而且，物體(ti)一般都(dou)是(shi)放置在一個平(ping)面(mian)上，相機只需計(ji)算物體(ti)的(x,y,θ)T 三自由(you)度位姿即可。

另(ling)外，這種應用(yong)場景一般都(dou)是用(yong)于處理一種特定工件(jian)，相當于只有(you)位姿估(gu)計，而沒有(you)物(wu)體識別。

當然(ran)，工業上追求穩定性(xing)無可厚(hou)非，但(dan)是隨著生產自動(dong)化(hua)的(de)(de)要求越(yue)來越(yue)高，以及服(fu)務類機器人的(de)(de)興起。對更(geng)復雜物體的(de)(de)完整位姿(x,y,z,rx,ry,rz)T 估計(ji)也就(jiu)成了機器視(shi)覺(jue)的(de)(de)研究(jiu)熱點(dian)。

三．有紋理的物體

機器人視覺領域是(shi)最早開始(shi)研究有紋理(li)的(de)物(wu)體的(de)，如飲(yin)料瓶、零食盒等表面帶有豐富(fu)紋理(li)的(de)都屬于(yu)這一(yi)類。

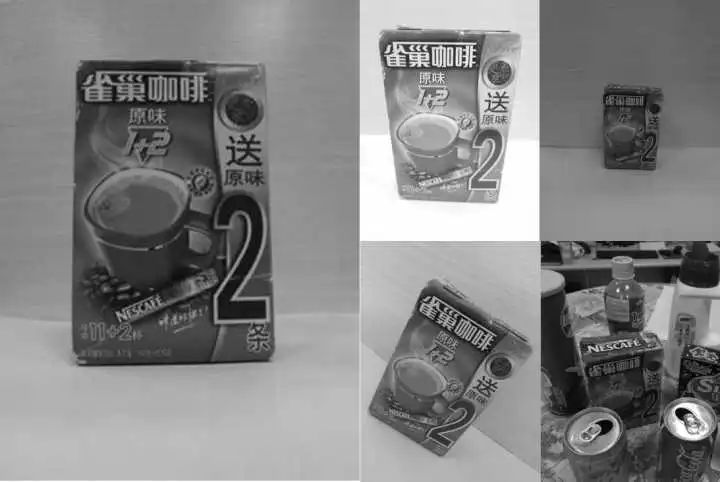

當然，這些物(wu)體(ti)(ti)(ti)也(ye)還(huan)是可以用(yong)類似邊緣提取+模(mo)板匹配的(de)方法。但(dan)是，實際機(ji)器人操作(zuo)過程中(zhong)，環境會更加復雜：光照(zhao)條件(jian)不(bu)(bu)確定（光照(zhao)）、物(wu)體(ti)(ti)(ti)距離相機(ji)距離不(bu)(bu)確定（尺度(du)）、相機(ji)看物(wu)體(ti)(ti)(ti)的(de)角(jiao)度(du)不(bu)(bu)確定（旋(xuan)轉、仿射(she)）、甚至是被其他物(wu)體(ti)(ti)(ti)遮擋(dang)(dang)（遮擋(dang)(dang)）。

幸好有一位叫做 Lowe 的大神，提(ti)出了一個叫做 SIFT （Scale-invariant feature transform）的超強局部特(te)征點：

Lowe, David G. "Distinctive image features from scale-invariant keypoints."International journal of computer vision 60.2 (2004): 91-110.

具體原(yuan)理可以看上面(mian)這(zhe)篇被(bei)引(yin)用 4萬(wan)+ 的(de)論文(wen)或(huo)各種博客，簡單地說，這(zhe)個方法(fa)提(ti)取的(de)特征點只跟物(wu)體表(biao)面(mian)的(de)某部分(fen)紋(wen)理有關，與(yu)光照變化(hua)、尺度變化(hua)、仿射(she)變換、整個物(wu)體無關。

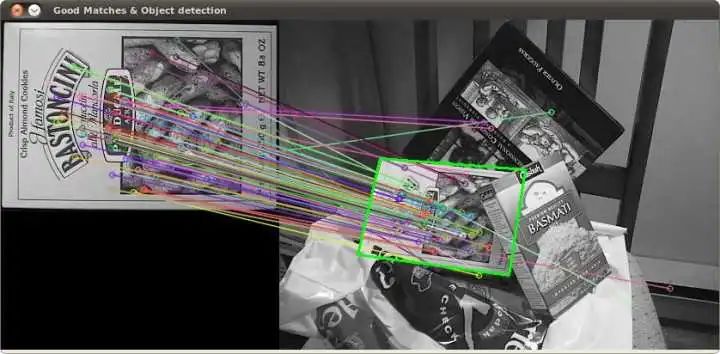

因此，利用(yong) SIFT 特(te)征點(dian)，可以直接在(zai)相(xiang)機圖像中(zhong)尋找到與數(shu)據庫中(zhong)相(xiang)同的(de)特(te)征點(dian)，這樣，就可以確定相(xiang)機中(zhong)的(de)物(wu)體(ti)是什么東西（物(wu)體(ti)識別）。

對于不會變形(xing)的(de)(de)物(wu)體(ti)(ti)，特征(zheng)點在(zai)物(wu)體(ti)(ti)坐標(biao)系下的(de)(de)位置是固定(ding)的(de)(de)。所以(yi)，我(wo)們在(zai)獲取若干點對之(zhi)后，就可以(yi)直接(jie)求(qiu)解出(chu)相(xiang)機中物(wu)體(ti)(ti)與數據庫中物(wu)體(ti)(ti)之(zhi)間的(de)(de)單(dan)應性矩陣。

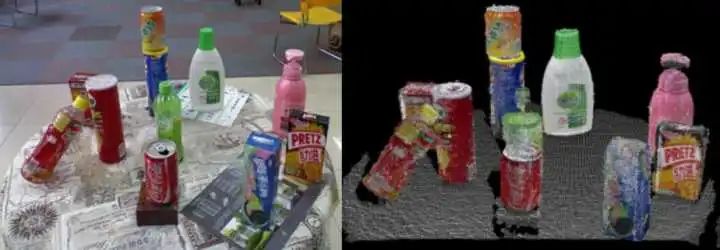

如果(guo)我們用深度相(xiang)機（如Kinect）或者雙目視覺方(fang)法(fa)，確(que)定(ding)出(chu)每個特(te)征點的(de) 3D 位置(zhi)。那么，直接求解(jie)這個 PnP 問題，就(jiu)可以計算出(chu)物體在當前(qian)相(xiang)機坐標系下的(de)位姿(zi)。

當然，實際操作過程中(zhong)還(huan)是有很多細節工(gong)作才(cai)可(ke)以讓它真正可(ke)用的(de)，如：先利用點(dian)云(yun)分(fen)割(ge)和歐氏距離去除背景的(de)影響、選用特征比(bi)較穩定(ding)的(de)物體(ti)（有時候 SIFT 也會(hui)變(bian)化）、利用貝葉斯方法加速(su)匹配(pei)等(deng)。

而且，除了(le) SIFT 之外，后來(lai)又(you)出了(le)一大堆類似的特征(zheng)點，如 SURF、ORB 等(deng)。

四． 無紋理的物體

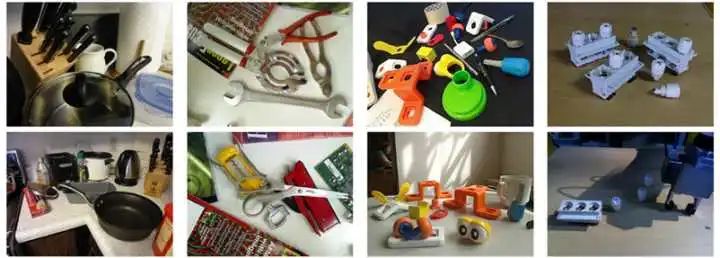

好(hao)了，有問題的(de)物體容易解決，那么生(sheng)活中或者工(gong)業里(li)還有很多物體是沒有紋理的(de)：

我們最容易(yi)想到(dao)的就是(shi)：是(shi)否有(you)一種(zhong)特征(zheng)點，可以描述物體形(xing)狀，同時具有(you)跟 SIFT 相(xiang)似的不(bu)變性？

不幸(xing)的是(shi)，據(ju)我(wo)了(le)解，目(mu)前沒(mei)有這種特征點。

所以，之前一大類方法還是(shi)采用基于模(mo)板匹(pi)配(pei)的辦法，但(dan)是(shi)，對匹(pi)配(pei)的特(te)征(zheng)(zheng)進行了專門選擇（不只(zhi)是(shi)邊緣等(deng)簡單特(te)征(zheng)(zheng)）。

這(zhe)里，我介紹一個我們實(shi)驗室之前使用(yong)和(he)重現過的算法 LineMod：

Hinterstoisser, Stefan, et al. "Multimodal templates for real-time detection of texture-less objects in heavily cluttered scenes." Computer Vision (ICCV), 2011 IEEE International Conference on. IEEE, 2011.

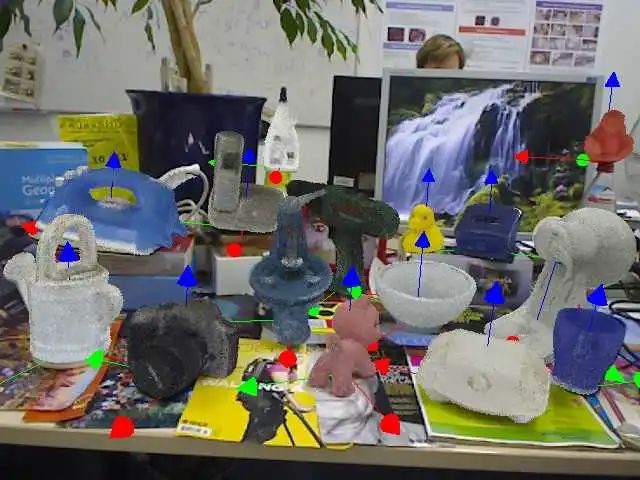

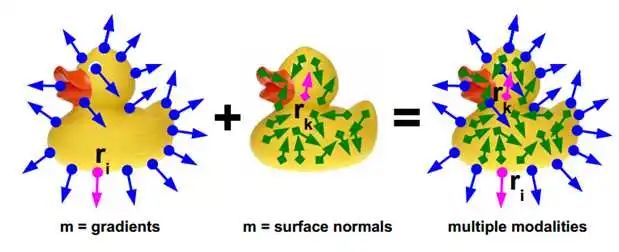

簡單而言(yan)，這篇論文同時利用了彩(cai)色圖(tu)像(xiang)的(de)圖(tu)像(xiang)梯度和深(shen)度圖(tu)像(xiang)的(de)表(biao)面法(fa)向作為特征，與(yu)數據庫中的(de)模(mo)板進行(xing)匹配。

由于數據庫中的(de)模板是從一個物體(ti)的(de)多個視角拍(pai)攝后(hou)生成的(de)，所以(yi)這樣匹配得到的(de)物體(ti)位姿(zi)只能算是初步估計，并不精(jing)確。

但是，只要有(you)了這個初(chu)步估計的(de)物體(ti)(ti)位姿，我們就(jiu)可以(yi)直接采用 ICP 算(suan)法（Iterative closest point）匹配(pei)物體(ti)(ti)模型與 3D 點(dian)云，從而得到物體(ti)(ti)在相機坐標系(xi)下的(de)精確(que)位姿。

當然，這(zhe)個算(suan)法在具體(ti)實(shi)施(shi)過程(cheng)中(zhong)還是有很多細(xi)節(jie)的(de)：如何建立模板、顏色梯度的(de)表示(shi)等。另(ling)外，這(zhe)種方法無法應對物體(ti)被遮擋的(de)情況(kuang)。（當然，通過降低匹配閾(yu)值，可以應對部分遮擋，但(dan)是會造成誤識別）。

五．深度學習

由(you)于深度學習在計算機視覺領(ling)域(yu)得(de)到了非常好的(de)效果，我們做機器(qi)人的(de)自然也會(hui)嘗(chang)試把 DL 用到機器(qi)人的(de)物體(ti)識別中。

首先(xian)，對于物體識別(bie)，這個(ge)就(jiu)可以(yi)照(zhao)搬 DL 的研究成果了，各種(zhong) CNN 拿過來用(yong)就(jiu)好了。在 2016 年(nian)的『亞馬(ma)遜抓取(qu)大賽』中，很多隊(dui)伍都(dou)采用(yong)了 DL 作為物體識別(bie)算法。

然而， 在(zai)這個(ge)比賽中，雖然很多人采用(yong) DL 進行物(wu)體(ti)(ti)識別，但在(zai)物(wu)體(ti)(ti)位(wei)姿估計方面(mian)都還是使用(yong)比較簡單、或者傳統的(de)算法(fa)。似乎并未廣泛(fan)采用(yong) DL。如 周博磊 所說，一(yi)般是采用(yong) semantic segmentation network 在(zai)彩色圖(tu)像(xiang)上進行物(wu)體(ti)(ti)分(fen)割，之后，將(jiang)分(fen)割出的(de)部分(fen)點云與物(wu)體(ti)(ti) 3D 模型(xing)進行 ICP 匹配。

當然，直接用神經網絡做(zuo)位姿(zi)估計的(de)工(gong)作也是有的(de)，如這篇：

Doumanoglou, Andreas, et al. "Recovering 6d object pose and predicting next-best-view in the crowd." Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition. 2016.

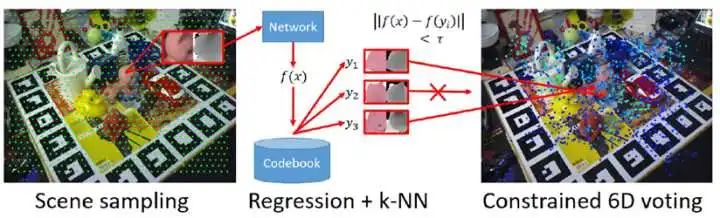

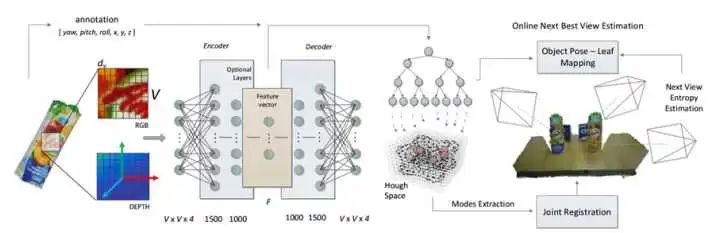

它的方法大概(gai)是這樣：對于一個物體，取很多(duo)小(xiao)塊 RGB-D 數據(ju)(ju)（只關心(xin)一個patch，用(yong)局部特征可以應對遮擋）；每小(xiao)塊有一個坐標（相對于物體坐標系）；然后，首先用(yong)一個自編碼器對數據(ju)(ju)進(jin)行降(jiang)維；之(zhi)后，用(yong)將降(jiang)維后的特征用(yong)于訓練Hough Forest。

六. 與任務/運動規劃結合

這部(bu)分也是比較(jiao)有意思的研(yan)究內容，由(you)于機(ji)器(qi)視覺的目(mu)的是給機(ji)器(qi)人操作物(wu)體提供信息，所(suo)以，并不(bu)限(xian)于相(xiang)機(ji)中(zhong)的物(wu)體識別(bie)與定位，往往需要跟機(ji)器(qi)人的其他模(mo)塊相(xiang)結合。

我們讓機(ji)器人從冰(bing)箱(xiang)中拿一瓶『雪碧(bi)』，但是這個 『雪碧(bi)』 被(bei)『美(mei)年達(da)』擋住了(le)。

我們人類(lei)的做(zuo)法是(shi)這(zhe)樣的：先(xian)把 『美年達』 移(yi)開，再去取 『雪碧(bi)』 。

所(suo)以，對于機器(qi)人來說，它需要(yao)先通過視(shi)覺確定雪碧在『美年達』后(hou)面(mian)，同時，還(huan)需要(yao)確定『美年達』這個(ge)東西是(shi)可以移開的，而(er)不是(shi)冰箱門(men)之類固定不可拿開的物體。
